未確定：候補が118型番あります。

SMC

循環液温調装置サーモチラーインバータタイプ水冷200V仕様 HRSHシリーズ

カタログ |

通常単価(税別): 1,612,209円～2,812,245円

税込単価: 1,773,430円～3,093,470円

通常出荷日：18日目～19日目

トリプルインバータで抜群の省エネ効果！【特長】・小型省スペース・屋外設置防沫形・静音設計・電源はEU・...

詳細を確認

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

詳細を確認

よく一緒に見られています

SMC

循環液温調装置冷凍式サーモチラー HRZシリーズ別売付属品

通常価格(税別)： 4,189円 (税込価格：4,608円)

通常出荷日：6 日目～

よく一緒に見られています

SMC

循環液温調装置サーモチラースタンダードタイプ水冷200V仕様 HRS100・150シリーズ

通常価格(税別)： 1,139,217円 (税込価格：1,253,139円)

通常出荷日：18 日目～

未確定：候補が118型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

HRSH100／150／200／250-W-20（水冷200V仕様）、HRSH100／150／200／250-W-40（水冷400V仕様）

注） 400V仕様の場合のみブレーカハンドルが標準装備です。

アンカーボルト固定位置C

循環液温調装置サーモチラーインバータタイプ水冷200V仕様 HRSHシリーズ外形図2

製品仕様

型番			HRSH100-W□-20-□	HRSH150-W□-20-□	HRSH200-W□-20-□	HRSH250-W□-20-□
冷却方式			水冷冷凍式
使用冷媒			R410A（HFC）
冷媒封入量kg			1.45	1.95	1.95	1.95
制御方式			PID制御
使用周囲温度・標高^{注1）、注9）}℃			温度：2～45、標高：3,000m未満
循環液系	循環液^注2）		清水、エチレングリコール水溶液15%、脱イオン水（純水）
	設定温度範囲^注1）℃		5～35
	冷却能力^{注3）、注9）}kW		11.5	15.7	20.6	24
	加熱能力^注4）kW		2.5	3.5	4.0	7.2
	温度安定性^注5）℃		±0.1
	ポンプ能力	定格流量（吐出口）L/min	45（0.43MPa）	45（0.45MPa）
		最大流量L/min	120	130
		最大揚程m	50
	圧力設定可能範囲^注6）MPa		0.1～0.5
	最低必要流量^注7）L/min		20	25
	タンク容量L		25	42
	循環液吐出口、循環液戻り口管接続口径		Rc1（記号F：G1、記号N：NPT1）
	ドレン口管接続口径		Rc3/4（記号F：G3/4、記号N：NPT3/4）
	自動給水（標準装備）	給水側圧力範囲MPa	0.2～0.5
		給水側温度範囲℃	5～35
		自動給水口管接続口径	Rc1/2（記号F：G1/2、記号N：NPT1/2）
		オーバーフロー口管接続口径	Rc1（記号F：G1、記号N：NPT1）
	接液部材質	金属	ステンレス、銅（熱交換器ブレージング）、黄銅、青銅
	接液部材質	樹脂	PTFE、PU、FKM、EPDM、PVC、NBR、POM、PE、NR
放熱水系	供給側圧力範囲MPa		0.3～0.5
	供給側温度範囲℃		5～40
	必要流量L/min		25	30	50	55
	放熱水入口出口圧力差MPa		0.3以上
	放熱水入口、放熱水出口管接続口径		Rc1（記号F：G1、記号N：NPT1）
	接液部材質	金属	ステンレス、銅（熱交換器ブレージング）、青銅、真鍮
	接液部材質	樹脂	PTFE、EPDM、NBR
電気系	電源		3相AC200V（50Hz）、3相AC200～230V（60Hz）、許容電圧変動±10%（継続した電圧変動不可）
	適用漏電ブレーカ^注8）	定格電流A	30		40	50
	適用漏電ブレーカ^注8）	感度電流mA	30
	定格運転電流^注5）A		14	17	21	25
	定格消費電力^注5）kW（kVA）		4.2（4.7）	5.3（5.8）	6.6（7.0）	8.0（8.4）
騒音値（正面1m・高さ1m）^注5）dB（A）			61	60	-	61
防水構造			IPX4
付属品			アラームコード一覧シール2枚（和文/英文各1枚）、取扱説明書（設置・運転編）2冊（和文/英文各1冊） Y型ストレーナ（40メッシュ）25A、バレルニップル25A、アンカーボルト固定金具2個（M8ボルト6個含む）^注10）
質量（乾燥状態）kg			約150	約180

注1）使用周囲温度、または循環液温度が10℃以下で使用する場合、エチレングリコール水溶液15%を使用してください。
注2）下記条件の循環液をご使用ください。
清水：日本冷凍空調工業会水質基準（JRA GL-02-1994）エチレングリコール水溶液15%：清水希釈、防腐剤・添加剤不可
脱イオン水（純水）：電気伝導率1μS/cm以上（電気抵抗率1MΩ・cm以下）
注3）（1）放熱水温度：32℃、（2）循環液：清水、（3）循環液温度：20℃、（4）循環液流量：定格流量、（5）電源：AC200V
注4）（1）放熱水温度：32℃、（2）循環液：清水、（3）循環液流量：定格流量、（4）電源：AC200V
注5）（1）放熱水温度：32℃、（2）循環液：清水、（3）循環液温度：20℃、（4）負荷：冷却能力記載、（5）循環液流量：定格流量、（6）電源：AC200V、（7）配管長：最短
注6）インバータによる圧力制御機能付。圧力制御機能を使用しない場合はポンプ電源周波数設定機能を使用可能です。
注7）冷却能力、温度安定性などを維持するために必要な流量。最低必要流量を下回る場合には、バイパス配管を設置してください。
注8）お客様にてご用意ください。オプションB【漏電ブレーカ付】、B1【漏電ブレーカ／ハンドル付】、S【CE/UL規格対応】は記載の漏電ブレーカを内蔵しています。
注9）標高1,000m以上の場合はカタログの「使用環境・保管環境」、項目13.内「※標高1,000m以上の場合」をご参照ください。
注10）アンカーボルト固定金具（M8ボルト6個含む）はサーモチラー梱包時に木製スキッドとの固定用として使用しています。アンカーボルトは付属していません。

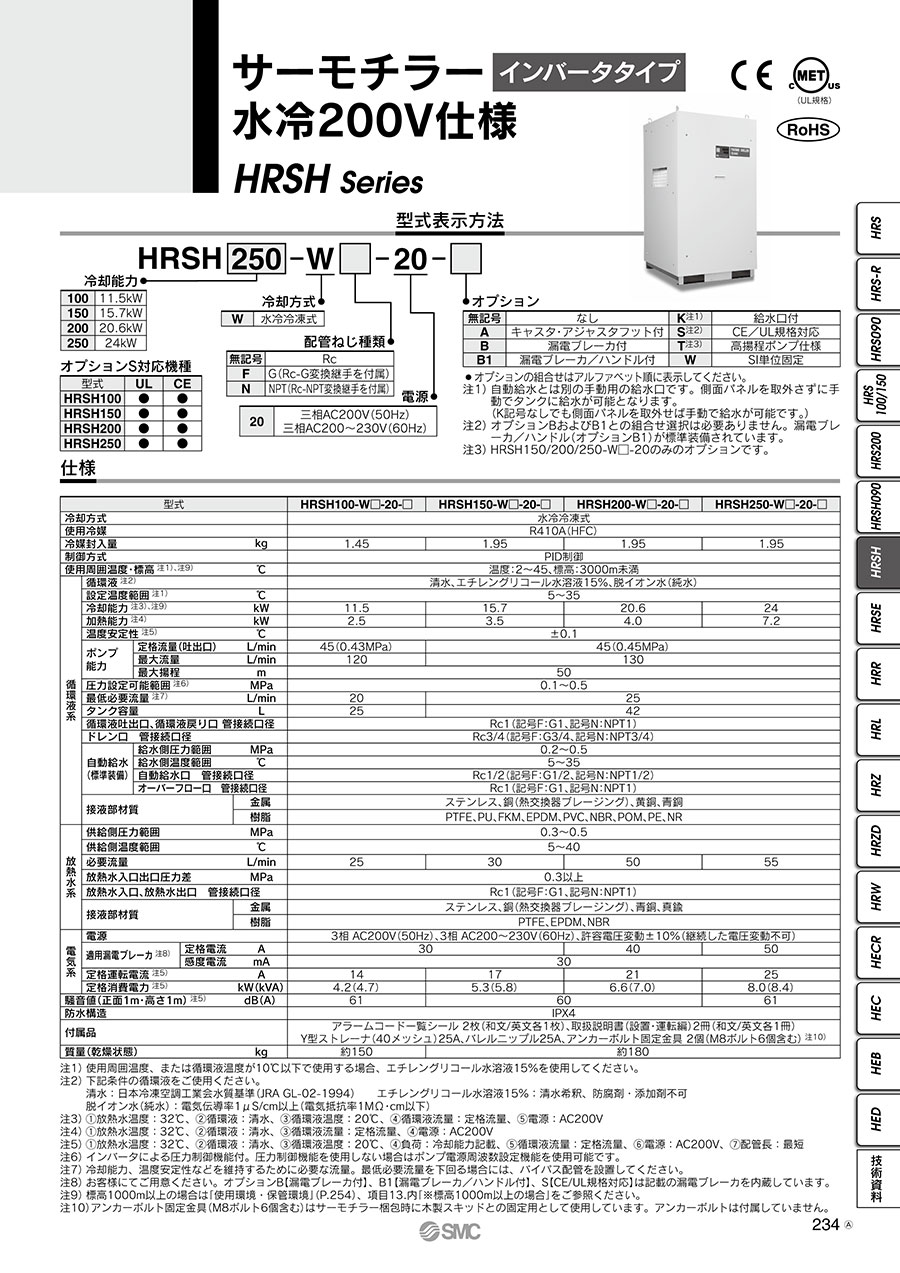

型式表示方法

循環液温調装置サーモチラーインバータタイプ水冷200V仕様 HRSHシリーズ型番表示方法

型番リスト

表示件数

型番

冷却能力	配管ねじ種類	オプション仕様	最小発注数量

11.5kW	Rc	なし	1個
11.5kW	Rc	キャスタ・アジャスタフット付	1個
11.5kW	Rc	キャスタ・アジャスタフット付、漏電ブレーカ付	1個
11.5kW	Rc	キャスタ・アジャスタフット付、漏電ブレーカ・ハンドル付	1個
11.5kW	Rc	キャスタ・アジャスタフット付、漏電ブレーカ・ハンドル付、給水口付	1個
11.5kW	Rc	キャスタ・アジャスタフット付、漏電ブレーカ付、給水口付	1個
11.5kW	Rc	キャスタ・アジャスタフット付、給水口付	1個
11.5kW	Rc	キャスタ・アジャスタフット付、給水口付、CE・UL規格対応	1個
11.5kW	Rc	キャスタ・アジャスタフット付、CE・UL規格対応	1個
11.5kW	Rc	漏電ブレーカ付	1個
11.5kW	Rc	漏電ブレーカ・ハンドル付	1個
11.5kW	Rc	漏電ブレーカ・ハンドル付、給水口付	1個
11.5kW	Rc	漏電ブレーカ・ハンドル付、SI単位固定	1個
11.5kW	Rc	漏電ブレーカ付、給水口付	1個
11.5kW	Rc	給水口付	1個
11.5kW	Rc	給水口付、CE・UL規格対応	1個
11.5kW	Rc	CE・UL規格対応	1個
11.5kW	G（Rc-G変換継手を付属）	なし	1個
11.5kW	G（Rc-G変換継手を付属）	キャスタ・アジャスタフット付、漏電ブレーカ・ハンドル付、給水口付	1個
11.5kW	G（Rc-G変換継手を付属）	漏電ブレーカ付、給水口付	1個
11.5kW	G（Rc-G変換継手を付属）	給水口付	1個
11.5kW	NPT（Rc-NPT変換継手を付属）	なし	1個
11.5kW	NPT（Rc-NPT変換継手を付属）	キャスタ・アジャスタフット付、漏電ブレーカ付、給水口付	1個
11.5kW	NPT（Rc-NPT変換継手を付属）	キャスタ・アジャスタフット付、給水口付	1個
11.5kW	NPT（Rc-NPT変換継手を付属）	漏電ブレーカ・ハンドル付、給水口付	1個
11.5kW	NPT（Rc-NPT変換継手を付属）	漏電ブレーカ付、給水口付	1個
11.5kW	NPT（Rc-NPT変換継手を付属）	給水口付	1個
11.5kW	NPT（Rc-NPT変換継手を付属）	給水口付、CE・UL規格対応	1個
11.5kW	NPT（Rc-NPT変換継手を付属）	CE・UL規格対応	1個
15.7kW	Rc	なし	1個
15.7kW	Rc	キャスタ・アジャスタフット付	1個
15.7kW	Rc	キャスタ・アジャスタフット付、漏電ブレーカ付	1個
15.7kW	Rc	キャスタ・アジャスタフット付、漏電ブレーカ・ハンドル付	1個
15.7kW	Rc	キャスタ・アジャスタフット付、漏電ブレーカ・ハンドル付、給水口付	1個
15.7kW	Rc	キャスタ・アジャスタフット付、漏電ブレーカ・ハンドル付、SI単位固定	1個
15.7kW	Rc	キャスタ・アジャスタフット付、漏電ブレーカ付、給水口付	1個
15.7kW	Rc	キャスタ・アジャスタフット付、給水口付	1個
15.7kW	Rc	キャスタ・アジャスタフット付、給水口付、CE・UL規格対応	1個
15.7kW	Rc	キャスタ・アジャスタフット付、CE・UL規格対応	1個
15.7kW	Rc	キャスタ・アジャスタフット付、SI単位固定	1個
15.7kW	Rc	漏電ブレーカ付	1個
15.7kW	Rc	漏電ブレーカ・ハンドル付	1個
15.7kW	Rc	漏電ブレーカ・ハンドル付、給水口付	1個
15.7kW	Rc	漏電ブレーカ付、給水口付	1個
15.7kW	Rc	給水口付	1個
15.7kW	Rc	CE・UL規格対応	1個
15.7kW	G（Rc-G変換継手を付属）	なし	1個
15.7kW	G（Rc-G変換継手を付属）	キャスタ・アジャスタフット付	1個
15.7kW	G（Rc-G変換継手を付属）	漏電ブレーカ付、給水口付	1個
15.7kW	G（Rc-G変換継手を付属）	給水口付	1個
15.7kW	NPT（Rc-NPT変換継手を付属）	なし	1個
15.7kW	NPT（Rc-NPT変換継手を付属）	キャスタ・アジャスタフット付	1個
15.7kW	NPT（Rc-NPT変換継手を付属）	キャスタ・アジャスタフット付、漏電ブレーカ・ハンドル付	1個
15.7kW	NPT（Rc-NPT変換継手を付属）	漏電ブレーカ付	1個
15.7kW	NPT（Rc-NPT変換継手を付属）	漏電ブレーカ付、給水口付	1個
15.7kW	NPT（Rc-NPT変換継手を付属）	給水口付	1個
15.7kW	NPT（Rc-NPT変換継手を付属）	給水口付、CE・UL規格対応	1個
15.7kW	NPT（Rc-NPT変換継手を付属）	CE/UL規格対応	1個
20.6kW	Rc	なし	1個
20.6kW	Rc	キャスタ・アジャスタフット付	1個

通常単価(税別) (税込単価)	通常出荷日

1,741,351円 ( 1,915,486円 )	18日目
1,835,821円 ( 2,019,403円 )	18日目
1,950,560円 ( 2,145,616円 )	18日目
1,959,373円 ( 2,155,310円 )	18日目
2,005,374円 ( 2,205,911円 )	18日目
1,996,561円 ( 2,196,217円 )	18日目
1,626,835円 ( 1,789,519円 )	18日目
1,708,463円 ( 1,879,309円 )	18日目
2,034,983円 ( 2,238,481円 )	18日目
1,856,091円 ( 2,041,700円 )	18日目
1,864,904円 ( 2,051,394円 )	18日目
1,910,904円 ( 2,101,994円 )	18日目
1,612,209円 ( 1,773,430円 )	18日目
1,902,091円 ( 2,092,300円 )	18日目
1,787,353円 ( 1,966,088円 )	18日目
1,630,904円 ( 1,793,994円 )	18日目
1,940,514円 ( 2,134,565円 )	18日目
1,777,836円 ( 1,955,620円 )	18日目
2,041,857円 ( 2,246,043円 )	18日目
1,938,576円 ( 2,132,434円 )	18日目
1,823,835円 ( 2,006,219円 )	18日目
1,777,836円 ( 1,955,620円 )	18日目
1,648,750円 ( 1,813,625円 )	19日目
1,658,376円 ( 1,824,214円 )	18日目
1,947,388円 ( 2,142,127円 )	18日目
1,938,576円 ( 2,132,434円 )	18日目
1,823,835円 ( 2,006,219円 )	18日目
2,022,999円 ( 2,225,299円 )	18日目
1,976,998円 ( 2,174,698円 )	18日目
2,102,664円 ( 2,312,930円 )	18日目
2,197,134円 ( 2,416,847円 )	18日目
2,311,873円 ( 2,543,060円 )	18日目
2,320,686円 ( 2,552,755円 )	18日目
2,366,686円 ( 2,603,355円 )	18日目
1,905,253円 ( 2,095,778円 )	18日目
2,357,873円 ( 2,593,660円 )	18日目
2,243,136円 ( 2,467,450円 )	18日目
2,111,366円 ( 2,322,503円 )	18日目
2,396,295円 ( 2,635,925円 )	18日目
1,899,422円 ( 2,089,364円 )	18日目
2,217,404円 ( 2,439,144円 )	18日目
1,827,695円 ( 2,010,465円 )	18日目
2,272,215円 ( 2,499,437円 )	18日目
2,263,404円 ( 2,489,744円 )	18日目
2,148,666円 ( 2,363,533円 )	18日目
2,301,826円 ( 2,532,009円 )	18日目
2,139,147円 ( 2,353,062円 )	18日目
2,233,618円 ( 2,456,980円 )	18日目
2,299,888円 ( 2,529,877円 )	18日目
2,185,148円 ( 2,403,663円 )	18日目
2,139,147円 ( 2,353,062円 )	18日目
1,930,963円 ( 2,124,059円 )	18日目
1,935,207円 ( 2,128,728円 )	18日目
2,253,886円 ( 2,479,275円 )	18日目
2,299,888円 ( 2,529,877円 )	18日目
2,185,148円 ( 2,403,663円 )	18日目
2,384,311円 ( 2,622,742円 )	18日目
1,896,312円 ( 2,085,943円 )	19日目
2,222,513円 ( 2,444,764円 )	18日目
2,316,983円 ( 2,548,681円 )	18日目

基本情報

基本情報

トリプルインバータで抜群の省エネ効果！
【特長】
・小型省スペース
・屋外設置防沫形
・静音設計
・電源はEU・アジア・オセアニア・北米・中南米に対応可能
・循環液の圧力調整が可能
・ヒータなしで循環液の加熱が可能
・ポンプのメンテナンス工数を削減
・メンテナンス性向上
・通信機能

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
