ペルチェ式循環液温調装置サーモコンラックマウントタイプ水冷式 HECRシリーズ

カタログ |

通常単価(税別): 559,733円～790,944円

税込単価: 615,706円～870,038円

通常出荷日：18日目～19日目

【特長】・熱源やプロセス流体の高精度温調が可能・静音設計・省エネ設計・シンプル操作・前面にドレンポート...

詳細を確認

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

詳細を確認

よく一緒に見られています

SMC

循環液温調装置サーモチラーラックマウント単相AC100/115V・AC200～230V HRR

通常価格(税別)： 9,161円 (税込価格：10,077円)

通常出荷日：6 日目～

よく一緒に見られています

SMC

循環液温調装置サーモチラースタンダードタイプ単相AC200～230V HRSシリーズ

通常価格(税別)： 312,643円 (税込価格：343,907円)

通常出荷日：5 日目～

未確定：候補が18型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

HECR008-W5／HECR012-W2

製品仕様

仕様

型番		HECR008-W	HECR012-W
冷却方式		電子冷熱素子（サーモモジュール）
放熱方式		水冷
制御方式		冷却・加熱自動切換PID制御
使用周囲温度・湿度		10～35℃、35～80%RH（ただし結露なきこと）
循環液系	循環液	清水、エチレングリコール20%
	設定温度範囲	10.0～60.0℃（ただし結露なきこと）
	冷却能力	800W（清水）^注1）	1.2kW（清水）^注1）
	加熱能力	1.4kW（清水）^注1）	2kW（清水）^注1）
	温度安定性^注2）	±0.01～0.03℃
	ポンプ能力	性能線図参照
	タンク容量	約1.3L
	接続口径	Rc3/8
	接液部材質	ステンレス、EPDM、NBR、セラミック、PPE、PPS、カーボン、PP、PE、ナイロン、POM、PVC
放熱水系	温度範囲	10～35℃（ただし結露なきこと）
	圧力範囲	1MPa以内
	必要流量^注3）	10～15L/min
	接続口径	Rc3/8
	接液部材質	SUS304
電気系	電源	単相AC100～240V±10%、50／60Hz	単相AC200～240V±10%、50／60Hz
	サーキットプロテクタ	14A
	消費電流	10A（100V）～4A（240V）	7A（200V）～6A（240V）
	消費電力	900W	1,200W
	アラーム	アラーム機能参照
	通信機能	RS232C／RS-485
質量		約20kg	約21kg
付属品		電源コネクタ、取扱説明書電源ケーブルは別売品を購入いただくか、お客さまにてご用意願います

注1）条件：循環液設定温度20℃、流量3L/min、放熱水温度20℃、流量10L/min、周囲温度25℃
注2）外乱のない、負荷安定状態での値です。使用条件によっては外れる場合があります。
注3）適正範囲を外れた流量では性能が低下したり、騒音が発生して配管が破損する場合があります。

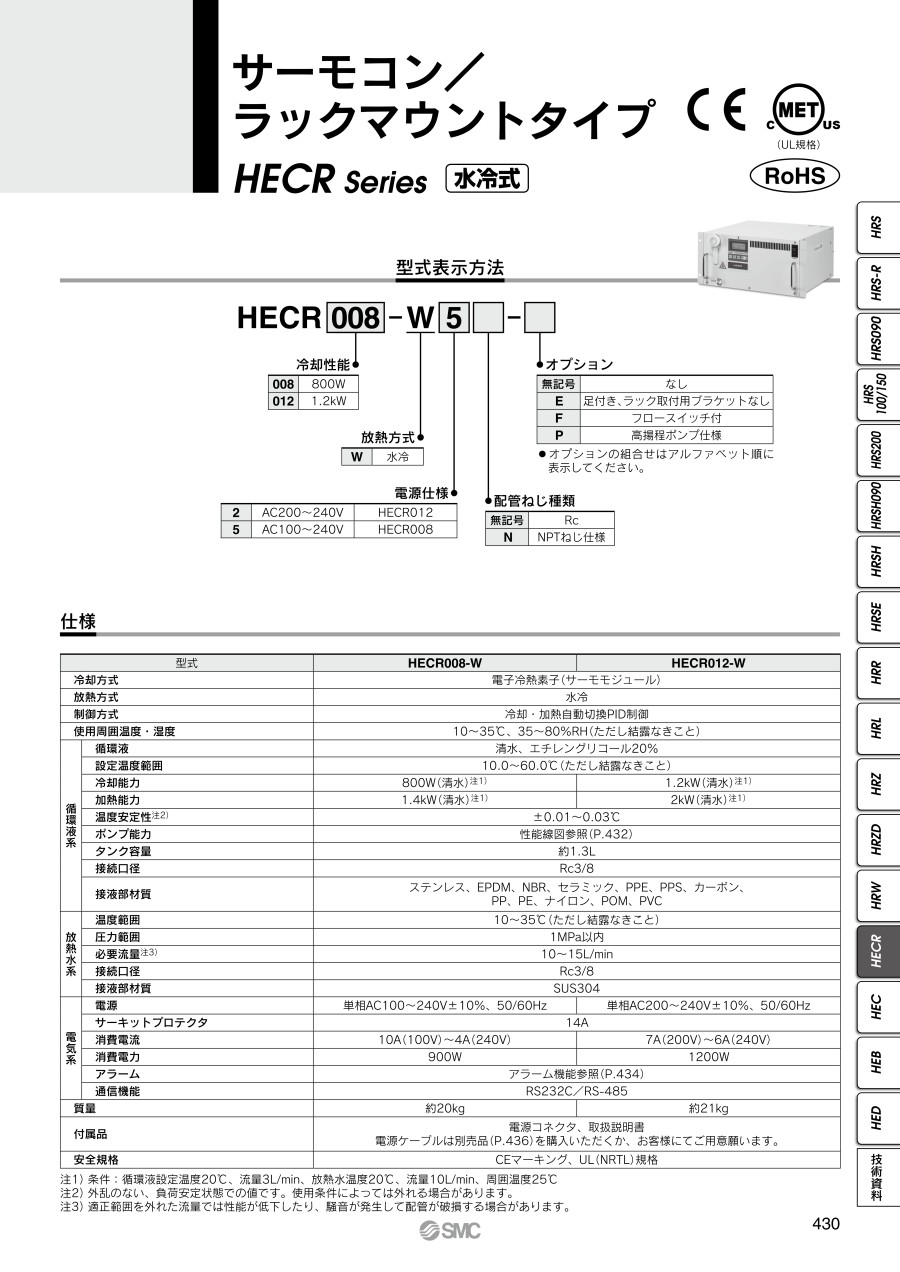

型式表示方法

ペルチェ式循環液温調装置サーモコンラックマウントタイプ水冷式 HECRシリーズ型番表示方法

型番リスト

表示件数

型番

冷却能力	配管ねじ種類	オプション仕様	電源仕様	最小発注数量

800W	Rc	なし	AC100～240V	1個
800W	Rc	足付き、ラック取付用ブラケットなし	AC100～240V	1個
800W	Rc	足付き、ラック取付用ブラケットなし・フロースイッチ付・高揚程ポンプ仕様	AC100～240V	1個
800W	Rc	足付き、ラック取付用ブラケットなし・高揚程ポンプ仕様	AC100～240V	1個
800W	Rc	フロースイッチ付	AC100～240V	1個
800W	Rc	フロースイッチ付・高揚程ポンプ仕様	AC100～240V	1個
800W	Rc	高揚程ポンプ仕様	AC100～240V	1個
800W	NPT	足付き、ラック取付用ブラケットなし	AC100～240V	1個
800W	NPT	フロースイッチ付・高揚程ポンプ仕様	AC100～240V	1個
800W	NPT	高揚程ポンプ仕様	AC100～240V	1個
1.2kW	Rc	なし	AC200～240V	1個
1.2kW	Rc	足付き、ラック取付用ブラケットなし	AC200～240V	1個
1.2kW	Rc	足付き、ラック取付用ブラケットなし・高揚程ポンプ仕様	AC200～240V	1個
1.2kW	Rc	フロースイッチ付	AC200～240V	1個
1.2kW	Rc	フロースイッチ付・高揚程ポンプ仕様	AC200～240V	1個
1.2kW	Rc	高揚程ポンプ仕様	AC200～240V	1個
1.2kW	NPT	なし	AC200～240V	1個
1.2kW	NPT	高揚程ポンプ仕様	AC200～240V	1個

通常単価(税別) (税込単価)	通常出荷日

577,476円 ( 635,224円 )	18日目
586,161円 ( 644,777円 )	18日目
607,186円 ( 667,905円 )	19日目
624,253円 ( 686,678円 )	18日目
600,484円 ( 660,532円 )	18日目
638,575円 ( 702,433円 )	18日目
615,569円 ( 677,126円 )	18日目
559,733円 ( 615,706円 )	19日目
649,089円 ( 713,998円 )	18日目
594,569円 ( 654,026円 )	18日目
729,845円 ( 802,830円 )	18日目
738,529円 ( 812,382円 )	18日目
737,533円 ( 811,286円 )	18日目
714,959円 ( 786,455円 )	18日目
790,944円 ( 870,038円 )	18日目
767,936円 ( 844,730円 )	18日目
703,094円 ( 773,403円 )	18日目
739,269円 ( 813,196円 )	18日目

詳細情報

基本情報

基本情報

【特長】
・熱源やプロセス流体の高精度温調が可能
・静音設計
・省エネ設計
・シンプル操作
・前面にドレンポートを設置

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
