SMC

ペルチェ式循環液温調装置サーモコンラックマウントタイプ空冷式 HECRシリーズ

カタログ |

通常単価(税別): 343,689円～895,352円

税込単価: 378,058円～984,887円

通常出荷日：5日目～19日目

【特長】・高さを抑えた省スペース設計・19インチラック搭載可能・熱源やプロセス流体の高精度温調が可能

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

詳細を確認

よく一緒に見られています

SMC

循環液温調装置サーモチラー HRSシリーズ別売付属品

通常価格(税別)： 3,769円 (税込価格：4,146円)

通常出荷日：在庫品1日目

よく一緒に見られています

SMC

循環液温調装置サーモチラーラックマウント単相AC100/115V・AC200～230V HRR

通常価格(税別)： 9,161円 (税込価格：10,077円)

通常出荷日：6 日目～

未確定：候補が69型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

HECR002-A5

製品仕様

仕様

型番		HECR002-A	HECR004-A	HECR006-A	HECR008-A	HECR010-A
冷却方式		電子冷熱素子（サーモモジュール）
放熱方式		強制空冷
制御方式		冷却・加熱自動切換PID制御
使用周囲温度・湿度		10～35℃、35～80%RH（ただし結露なきこと）
循環液系	循環液	清水、エチレングリコール20%
	設定温度範囲	10.0～60.0℃（ただし結露なきこと）
	冷却能力	200W（清水）^注1）	400W（清水）^注1）	510W（清水）^注1）	800W（清水）^注2）	1kW（清水）^注2）
	加熱能力	600W（清水）^注1）	1kW（清水）^注1）	1.2kW（清水）^注1）	1.4kW（清水）^注2）	2kW（清水）^注2）
	温度安定性^注3）	±0.01～0.03℃
	ポンプ能力	性能線図参照
	タンク容量	約1.3L
	接続口径	Rc1/4	Rc3/8
	接液部材質	ステンレス、EPDM、NBR、セラミック、 PPE、カーボン、PP、PE、PPS（高揚程）	ステンレス、EPDM、NBR、セラミック、PPE、PPS、カーボン、 PP、PE、ナイロン、POM（HECR008,010）、PVC（高揚程）
電気系	電源	単相AC100～240V±10%、50／60Hz				単相AC200～240V ±10%、50／60Hz
	サーキットプロテクタ	10A	14A
	消費電流	5A（100V）～ 2.5A（240V）	9A（100V）～4A（240V）		10A（100V）～ 4A（240V）	8A（200V）
	消費電力	440W^注1）	850W^注1）		900W^注2）	1,500W^注2）
	アラーム	アラーム機能参照
	通信機能	RS232C／RS-485
質量		約14kg	約18kg	約21kg	約31kg	約33kg
付属品		電源コネクタ、取扱説明書電源ケーブルは別売品を購入いただくか、お客さまにてご用意願います

注1）条件：設定温度25℃、周囲温度25℃時、循環流量3L/min

注2）条件：設定温度25℃、周囲温度25℃時、循環流量4L/min

注3）外乱のない、負荷安定状態での値です。使用条件によっては外れる場合があります。

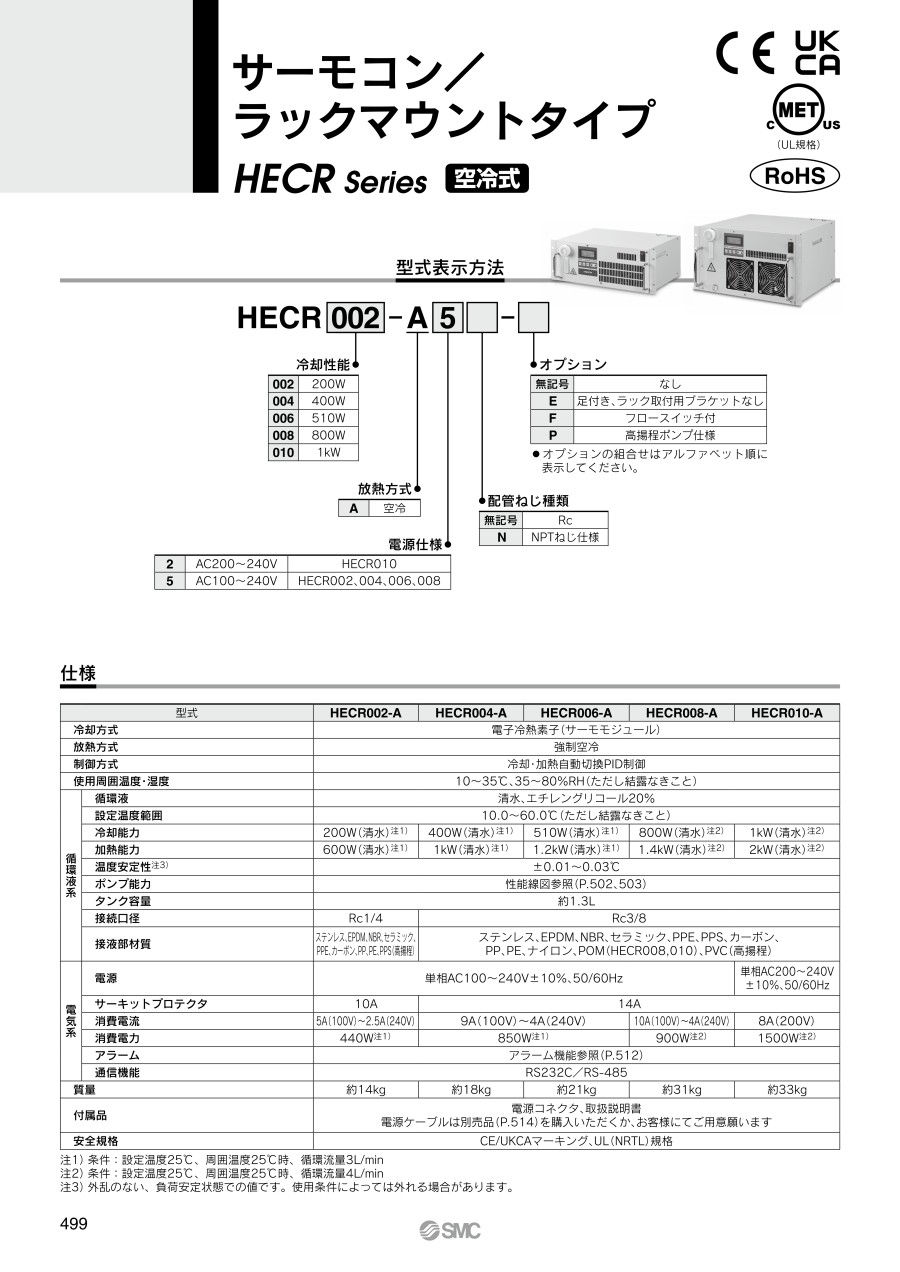

型式表示方法

ペルチェ式循環液温調装置サーモコンラックマウントタイプ空冷式 HECRシリーズ型番表示方法

型番リスト

表示件数

型番

冷却能力	配管ねじ種類	オプション仕様	電源仕様	最小発注数量

200W	Rc	なし	AC100～240V	1個
200W	Rc	足付き、ラック取付用ブラケットなし	AC100～240V	1個
200W	Rc	足付き、ラック取付用ブラケットなし・フロースイッチ付	AC100～240V	1個
200W	Rc	足付き、ラック取付用ブラケットなし・フロースイッチ付・高揚程ポンプ仕様	AC100～240V	1個
200W	Rc	足付き、ラック取付用ブラケットなし・高揚程ポンプ仕様	AC100～240V	1個
200W	Rc	フロースイッチ付	AC100～240V	1個
200W	Rc	フロースイッチ付・高揚程ポンプ仕様	AC100～240V	1個
200W	Rc	高揚程ポンプ仕様	AC100～240V	1個
200W	NPT	なし	AC100～240V	1個
200W	NPT	足付き、ラック取付用ブラケットなし	AC100～240V	1個
200W	NPT	フロースイッチ付	AC100～240V	1個
200W	NPT	高揚程ポンプ仕様	AC100～240V	1個
400W	Rc	なし	AC100～240V	1個
400W	Rc	足付き、ラック取付用ブラケットなし	AC100～240V	1個
400W	Rc	足付き、ラック取付用ブラケットなし・フロースイッチ付	AC100～240V	1個
400W	Rc	足付き、ラック取付用ブラケットなし・フロースイッチ付・高揚程ポンプ仕様	AC100～240V	1個
400W	Rc	足付き、ラック取付用ブラケットなし・高揚程ポンプ仕様	AC100～240V	1個
400W	Rc	フロースイッチ付	AC100～240V	1個
400W	Rc	フロースイッチ付・高揚程ポンプ仕様	AC100～240V	1個
400W	Rc	高揚程ポンプ仕様	AC100～240V	1個
400W	NPT	なし	AC100～240V	1個
400W	NPT	足付き、ラック取付用ブラケットなし	AC100～240V	1個
400W	NPT	足付き、ラック取付用ブラケットなし・フロースイッチ付・高揚程ポンプ仕様	AC100～240V	1個
400W	NPT	フロースイッチ付	AC100～240V	1個
400W	NPT	フロースイッチ付・高揚程ポンプ仕様	AC100～240V	1個
400W	NPT	高揚程ポンプ仕様	AC100～240V	1個
510W	Rc	なし	AC100～240V	1個
510W	Rc	足付き、ラック取付用ブラケットなし	AC100～240V	1個
510W	Rc	足付き、ラック取付用ブラケットなし・フロースイッチ付	AC100～240V	1個
510W	Rc	足付き、ラック取付用ブラケットなし・フロースイッチ付・高揚程ポンプ仕様	AC100～240V	1個
510W	Rc	足付き、ラック取付用ブラケットなし・高揚程ポンプ仕様	AC100～240V	1個
510W	Rc	フロースイッチ付	AC100～240V	1個
510W	Rc	フロースイッチ付・高揚程ポンプ仕様	AC100～240V	1個
510W	Rc	高揚程ポンプ仕様	AC100～240V	1個
510W	NPT	なし	AC100～240V	1個
510W	NPT	足付き、ラック取付用ブラケットなし	AC100～240V	1個
510W	NPT	フロースイッチ付	AC100～240V	1個
510W	NPT	高揚程ポンプ仕様	AC100～240V	1個
800W	Rc	なし	AC100～240V	1個
800W	Rc	足付き、ラック取付用ブラケットなし	AC100～240V	1個
800W	Rc	足付き、ラック取付用ブラケットなし・フロースイッチ付	AC100～240V	1個
800W	Rc	足付き、ラック取付用ブラケットなし・フロースイッチ付・高揚程ポンプ仕様	AC100～240V	1個
800W	Rc	足付き、ラック取付用ブラケットなし・高揚程ポンプ仕様	AC100～240V	1個
800W	Rc	フロースイッチ付	AC100～240V	1個
800W	Rc	フロースイッチ付・高揚程ポンプ仕様	AC100～240V	1個
800W	Rc	高揚程ポンプ仕様	AC100～240V	1個
800W	NPT	なし	AC100～240V	1個
800W	NPT	足付き、ラック取付用ブラケットなし	AC100～240V	1個
800W	NPT	足付き、ラック取付用ブラケットなし・フロースイッチ付	AC100～240V	1個
800W	NPT	足付き、ラック取付用ブラケットなし・フロースイッチ付・高揚程ポンプ仕様	AC100～240V	1個
800W	NPT	フロースイッチ付	AC100～240V	1個
800W	NPT	フロースイッチ付・高揚程ポンプ仕様	AC100～240V	1個
800W	NPT	高揚程ポンプ仕様	AC100～240V	1個
1kW	Rc	なし	AC200～240V	1個
1kW	Rc	足付き、ラック取付用ブラケットなし	AC200～240V	1個
1kW	Rc	足付き、ラック取付用ブラケットなし・フロースイッチ付	AC200～240V	1個
1kW	Rc	足付き、ラック取付用ブラケットなし・フロースイッチ付・高揚程ポンプ仕様	AC200～240V	1個
1kW	Rc	足付き、ラック取付用ブラケットなし・高揚程ポンプ仕様	AC200～240V	1個
1kW	Rc	フロースイッチ付	AC200～240V	1個
1kW	Rc	フロースイッチ付・高揚程ポンプ仕様	AC200～240V	1個

通常単価(税別) (税込単価)	通常出荷日

343,689円 ( 378,058円 )	6日目
353,736円 ( 389,110円 )	6日目
378,058円 ( 415,864円 )	19日目
397,974円 ( 437,771円 )	18日目
373,652円 ( 411,017円 )	19日目
368,011円 ( 404,812円 )	6日目
387,928円 ( 426,721円 )	19日目
363,606円 ( 399,967円 )	19日目
351,620円 ( 386,782円 )	19日目
361,665円 ( 397,832円 )	19日目
375,943円 ( 413,537円 )	19日目
371,535円 ( 408,689円 )	18日目
484,689円 ( 533,158円 )	5日目
494,736円 ( 544,210円 )	18日目
519,057円 ( 570,963円 )	18日目
563,121円 ( 619,433円 )	18日目
538,797円 ( 592,677円 )	18日目
509,011円 ( 559,912円 )	18日目
553,073円 ( 608,380円 )	18日目
528,751円 ( 581,626円 )	18日目
492,620円 ( 541,882円 )	18日目
502,666円 ( 552,933円 )	18日目
571,052円 ( 628,157円 )	18日目
516,943円 ( 568,637円 )	18日目
460,578円 ( 506,636円 )	18日目
440,610円 ( 484,671円 )	18日目
613,351円 ( 674,686円 )	5日目
623,397円 ( 685,737円 )	18日目
647,720円 ( 712,492円 )	18日目
691,783円 ( 760,961円 )	18日目
577,019円 ( 634,721円 )	18日目
637,674円 ( 701,441円 )	18日目
681,736円 ( 749,910円 )	18日目
657,414円 ( 723,155円 )	18日目
621,284円 ( 683,412円 )	18日目
631,329円 ( 694,462円 )	18日目
558,125円 ( 613,938円 )	18日目
665,346円 ( 731,881円 )	18日目
575,841円 ( 633,425円 )	18日目
749,415円 ( 824,357円 )	18日目
773,738円 ( 851,112円 )	18日目
817,801円 ( 899,581円 )	18日目
793,478円 ( 872,826円 )	18日目
763,693円 ( 840,062円 )	18日目
807,755円 ( 888,531円 )	18日目
783,433円 ( 861,776円 )	18日目
747,301円 ( 822,031円 )	18日目
757,347円 ( 833,082円 )	18日目
781,671円 ( 859,838円 )	18日目
713,845円 ( 785,230円 )	18日目
771,624円 ( 848,786円 )	18日目
669,669円 ( 736,636円 )	18日目
791,364円 ( 870,500円 )	18日目
808,989円 ( 889,888円 )	5日目
819,036円 ( 900,940円 )	18日目
843,358円 ( 927,694円 )	18日目
887,420円 ( 976,162円 )	18日目
863,098円 ( 949,408円 )	18日目
833,311円 ( 916,642円 )	18日目
877,373円 ( 965,110円 )	18日目

基本情報

基本情報

【特長】
・高さを抑えた省スペース設計
・19インチラック搭載可能
・熱源やプロセス流体の高精度温調が可能
