商品情報

外形図

HEC001-W5□／HEC003-W5□

NPTねじ仕様（-N）の場合、すべての継手（循環液排出口も含む）がNPTになります。

製品仕様

仕様

詳細は別途「製品仕様書」をご確認ください。

型番		HEC001-W5A	HEC001-W5B	HEC003-W5A	HEC003-W5B
冷却方式		電子冷熱素子（サーモモジュール）
放熱方式		水冷
制御方式		冷却・加熱自動切換PID制御
使用周囲温度・湿度		10～35℃、35～80%RH（ただし結露なきこと）
循環液系	循環液	清水、エチレングリコール20%
	設定温度範囲	10.0～60.0℃（ただし結露なきこと）
	冷却能力	140W^注1）		320W^注1）
	加熱能力	400W^注1）		770W^注1）
	温度安定性^注2）	±0.01～0.03℃
	ポンプ能力	性能線図参照
	タンク容量	約1.2L
	管接続口径	IN／OUT：Rc3/8 ドレン：Rc1/4（プラグ付）
	接液部材質	PPE、PPガラス10%、アルミナセラミック、カーボン、EPDM、SUS303、SUS304、PE、PP、NBR
放熱水系	温度範囲	10～35℃（ただし結露なきこと）
	圧力範囲	1MPa以内
	必要流量^注3）	3～7L/min
	接続口径	IN／OUT：Rc3/8
	接液部材質	SUS304
電気系	電源	単相、AC100～240V±10%、50／60Hz
	サーキットプロテクタ	10A
	消費電流	3.5A（AC100V）～1.5A（AC240V）		5.5A（AC100V）～2.5A（AC240V）
	アラーム	アラーム機能参照
	通信機能	RS-485	RS-232C	RS-485	RS-232C
質量		約12kg		約13kg
付属品		電源ケーブル、固定用フート、防滴カバー
安全規格		UL（NRTL）規格、SEMI

注1）循環液設定温度20℃、流量5L/min、周囲温度25℃の循環液：清水の条件です。
注2）外乱のない、負荷安定状態での値です。使用条件によっては外れる場合があります。
注3）適正範囲を外れた流量では性能が低下したり、騒音が発生して配管が破損する場合があります。

電源ケーブル（付属品）

コネクタ：IEC60320 C13相当品
ケーブル：14AWG、外径φ8.4

線色	内容
黒	AC100～240V
黒	AC100～240V
緑／黄	PE

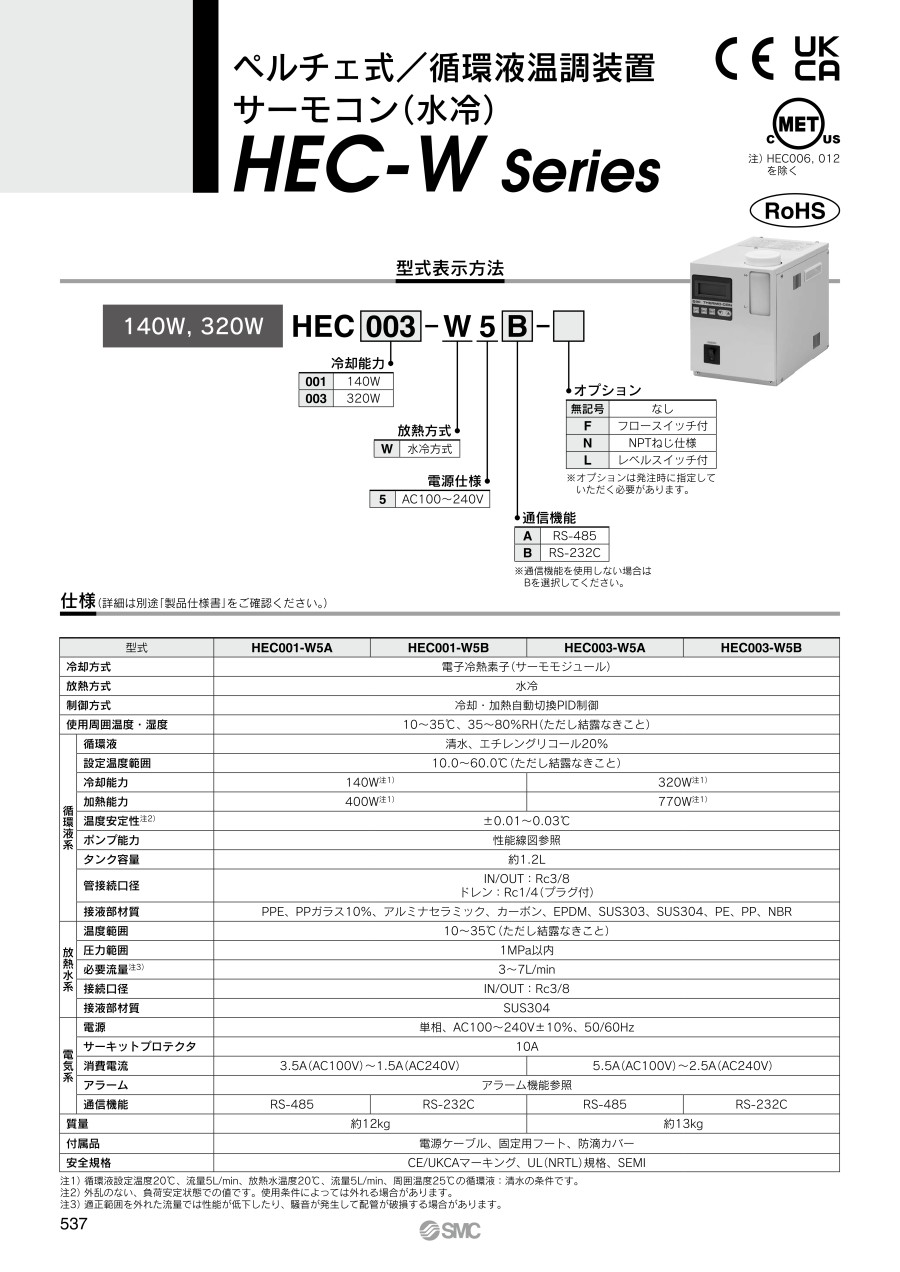

型式表示方法

型番リスト

表示件数

型番

冷却能力	配管ねじ種類	オプション仕様	通信機能	最小発注数量

140W	Rc	なし	RS-485	1個
140W	Rc	フロースイッチ付	RS-485	1個
140W	Rc	フロースイッチ付、レベルスイッチ付	RS-485	1個
140W	Rc	レベルスイッチ付	RS-485	1個
140W	Rc	なし	RS-232C	1個
140W	Rc	フロースイッチ付	RS-232C	1個
140W	Rc	フロースイッチ付、レベルスイッチ付	RS-232C	1個
140W	Rc	レベルスイッチ付	RS-232C	1個
320W	Rc	なし	RS-485	1個
320W	Rc	フロースイッチ付	RS-485	1個
320W	Rc	フロースイッチ付、レベルスイッチ付	RS-485	1個
320W	NPT	フロースイッチ付、レベルスイッチ付	RS-485	1個
320W	Rc	レベルスイッチ付	RS-485	1個
320W	Rc	なし	RS-232C	1個
320W	Rc	フロースイッチ付	RS-232C	1個
320W	Rc	フロースイッチ付、レベルスイッチ付	RS-232C	1個
320W	Rc	レベルスイッチ付	RS-232C	1個
320W	NPT	なし	RS-232C	1個

通常単価(税別) (税込単価)	通常出荷日

629,213円566,291円 ( 622,920円 )	19日目
637,321円573,588円 ( 630,947円 )	19日目
640,845円576,760円 ( 634,436円 )	18日目
632,739円569,465円 ( 626,412円 )	18日目
629,213円566,291円 ( 622,920円 )	19日目
637,321円573,588円 ( 630,947円 )	19日目
640,845円576,760円 ( 634,436円 )	19日目
632,739円569,465円 ( 626,412円 )	18日目
666,225円599,602円 ( 659,562円 )	6日目
674,334円606,900円 ( 667,590円 )	6日目
677,858円610,072円 ( 671,079円 )	19日目
685,614円617,052円 ( 678,757円 )	18日目
669,752円602,776円 ( 663,054円 )	19日目
666,225円599,602円 ( 659,562円 )	6日目
674,334円606,900円 ( 667,590円 )	6日目
677,858円610,072円 ( 671,079円 )	6日目
669,752円602,776円 ( 663,054円 )	19日目
673,980円606,582円 ( 667,240円 )	18日目

詳細情報

基本情報

基本情報

【特長】
・熱源やプロセス流体の高精度温調が可能。
・放熱水設備がある環境での使用に。
・フッ素化液対応。
・エチレングリコール20％対応。
