ペルチェ式循環液温調装置 サーモコン（空冷） HEC-Aシリーズ

外形図

HEC002

HEC006

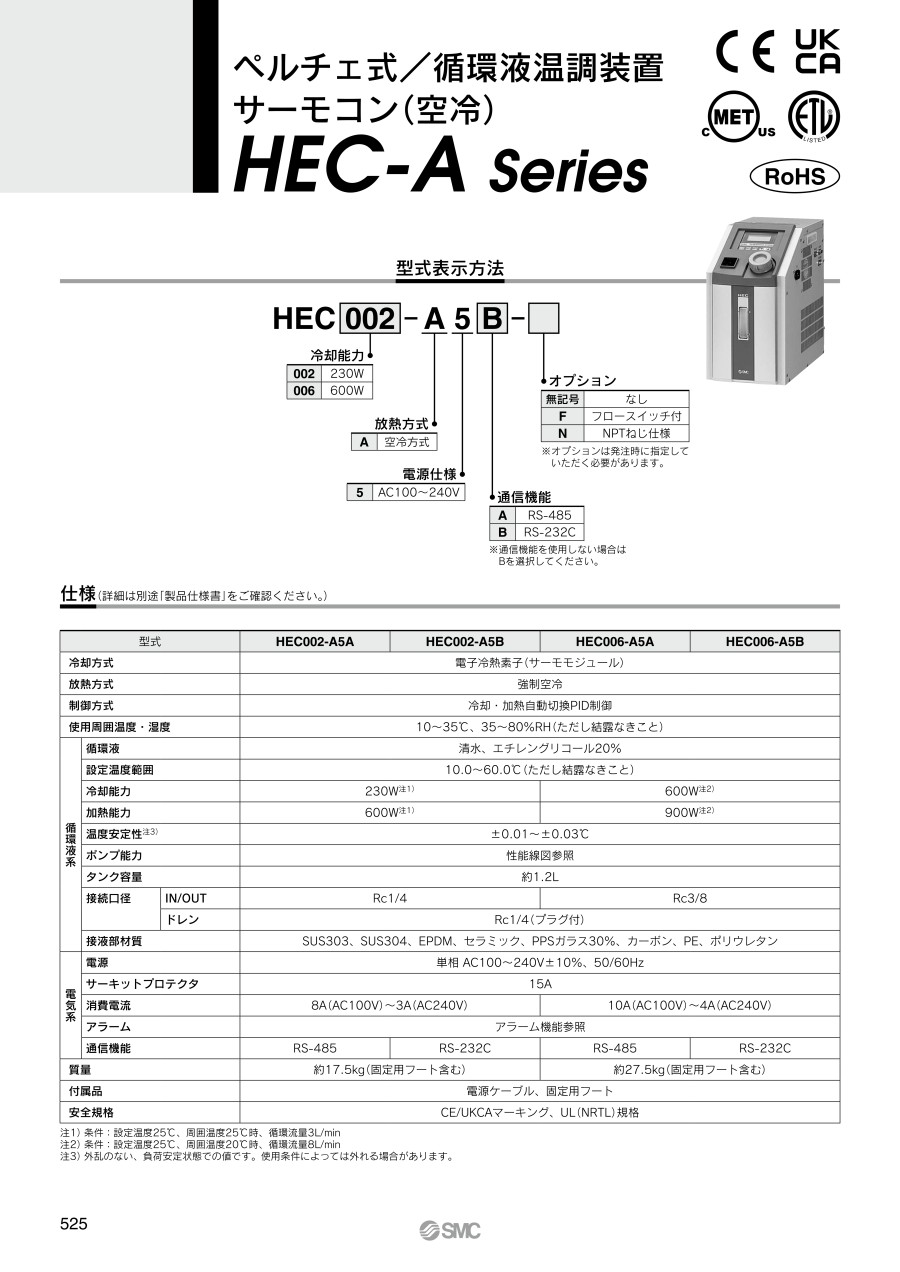

製品仕様

仕様

注1）条件：設定温度25℃、周囲温度25℃時、循環流量3L/min
注2）条件：設定温度25℃、周囲温度20℃時、循環流量8L/min
注3）外乱のない、負荷安定状態での値です。使用条件によっては外れる場合があります。

オプション仕様（継手部）

【HEC002】NPT継手仕様（-N、-FN）

【HEC006】NPT継手仕様（-N、-FN）

電源ケーブル（付属品）

• コネクタ：IEC60320 C 13相当品
• ケーブル：14AWG、外径φ8.4

線色	内容
黒	AC100～240V
黒	AC100～240V
緑／黄	PE

コネクタ仕様

1.電源コネクタ（AC）
IEC60320 C14相当品

ピンNo.	内容
1	AC100～240V
2	AC100～240V
3	PE

2.通信コネクタ（RS-232CまたはRS-485）
D-sub 9pin（ソケット）
固定ねじ：M2.6

ピンNo.	信号内容
	RS-232C	RS-485
1	未使用	BUS+
2	RD	BUS-
3	SD	未使用
4	未使用	未使用
5	SG	SG
6～9	未使用	未使用

3.外部センサコネクタ（EXT.SENSOR）
D-sub 15pin（ソケット）
固定ねじ：M2.6

ピンNo.	信号内容
1-2	未使用
3	測温抵抗体A端子
4	測温抵抗体B端子
5	測温抵抗体B端子
6-14	未使用
15	FG

4.警報出力コネクタ（ALARM）
D-sub 9pin（ピン）
固定ねじ：M2.6

ピンNo.	信号内容
1	出力遮断警報a接点（警報時OPEN）
2	出力遮断警報コモン
3	出力遮断警報b接点（警報時CLOSE）
4-5	未使用
6	温度上・下限警報a接点（警報時OPEN）
7	温度上・下限警報コモン
8	温度上・下限警報b接点（警報時CLOSE）
9	未使用

商品特長詳細

各能力線図の値は保証値ではなく代表値です。ご検討に当たっては安全サイドに余裕を取ってご選定ください。

冷却能力

【HEC002】

【HEC006】

加熱能力

【HEC002】

【HEC006】

ポンプ能力（サーモコン出口）

縦軸の圧力は、サーモコンの循環液の吐出圧力を表します。

【HEC002】

【HEC006】
