薬液用バルブ外部ノンメタル 手動タイプ チューブ出し LVQH-Tシリーズ
- 通常単価(税別)
- 36,698円～104,445円
- 税込単価
- 40,368円～114,890円
【特長】・ノンビス一体構造アクチュエータ部とボディ部の締結に、金属ビスを使用し...
詳細情報を確認する未確定：候補が39型番あります。
商品情報
外形図
90度ターンタイプ
マルチターンタイプ（インジケータ付）
製品仕様
標準仕様
| 型番 | LVQH20 | LVQH30 | LVQH40 | LVQH50 | LVQH60 | |
|---|---|---|---|---|---|---|
| チューブ外径 | ミリ | 6 | 10 | 12 | 19 | 25 |
| インチ | 1/4 | 3/8 | 1/2 | 3/4 | 1 | |
| オリフィス径 | φ4 | φ8 | φ10 | φ16 | φ22 | |
| 流量特性 | Kv | 0.3 | 1.1 | 1.6 | 4.2 | 6.8 |
| Cv | 0.35 | 1.3 | 1.9 | 5 | 8 | |
| 耐圧（MPa） | 1 | |||||
| 使用流体圧力（A→B） | -98kPa～+0.5MPa | -98kPa～+0.4MPa | ||||
| 背圧（MPa） | 0.3以下 | 0.2以下 | ||||
| 弁漏れ量（cm3/min） | 0（水圧にて） | |||||
| 使用流体温度（℃） | 0～100 | |||||
| 周囲温度（℃） | 0～60 | |||||
| 質量（kg） | LVQH□0-1 | 0.12 | 0.25 | 0.28 | 1.04 | 1.05 |
| LVQH□0-4 | 0.11 | 0.18 | 0.19 | 0.62 | 0.73 | |

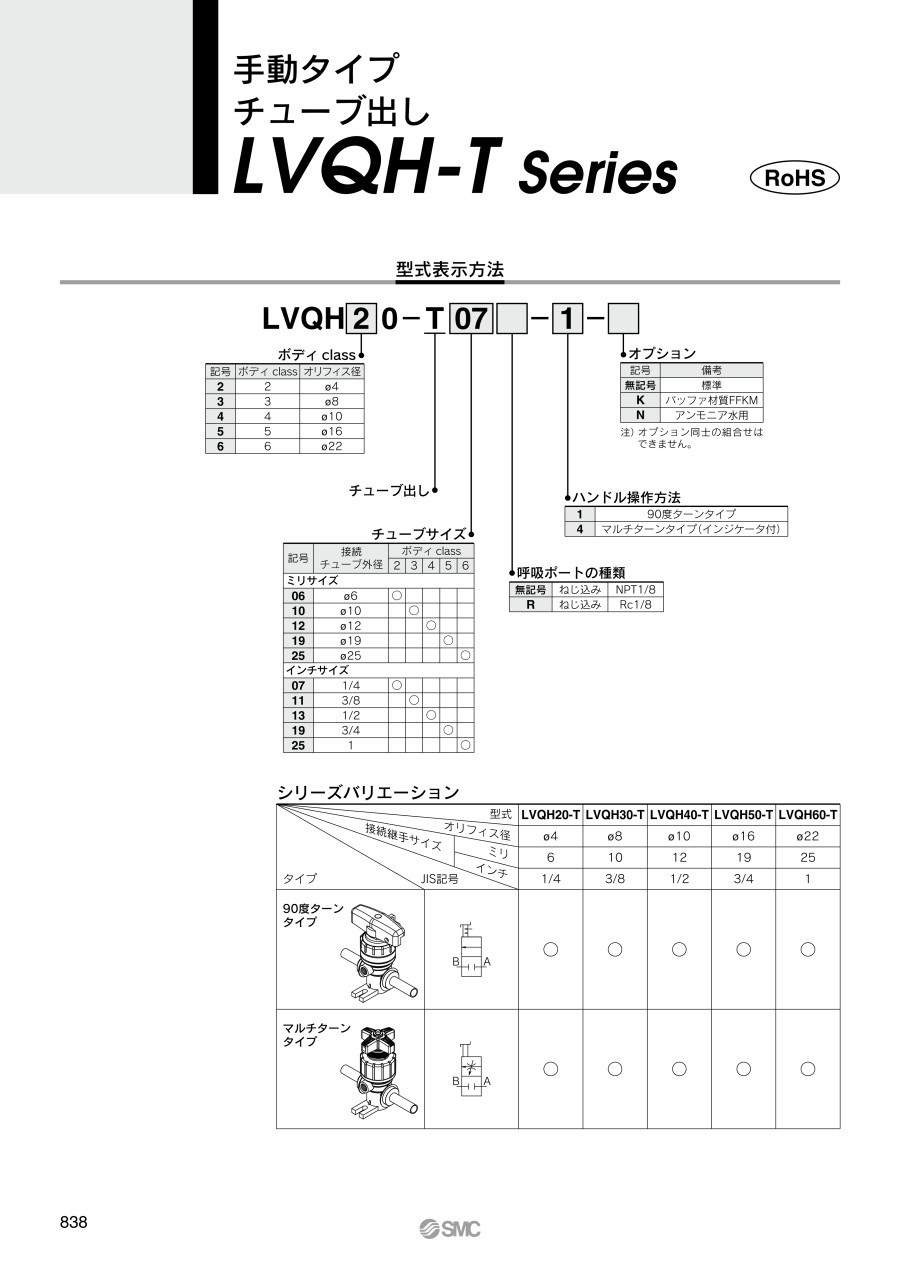

型式表示方法
規格表
単位：mm
90度ターンタイプ
マルチターンタイプ（インジケータ付）
| 型番 | S | Y |
|---|---|---|
| LVQH20-T□-4 | 93.6 | 50 |
| LVQH30-T□-4 | 111.2 | 50 |
| LVQH40-T□-4 | 116.7 | 50 |
| LVQH50-T□-4 | 170.7 | 71 |
| LVQH60-T□-4 | 180.2 | 71 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
37,290円 ( 41,019円 ) | 19日目 |
37,290円 ( 41,019円 ) | 19日目 |
43,896円 ( 48,286円 ) | 19日目 |
36,698円 ( 40,368円 ) | 19日目 |
52,546円 ( 57,801円 ) | 19日目 |
42,378円 ( 46,616円 ) | 19日目 |
43,530円 ( 47,883円 ) | 19日目 |
37,290円 ( 41,019円 ) | 19日目 |
52,689円 ( 57,958円 ) | 19日目 |
37,290円 ( 41,019円 ) | 19日目 |
43,530円 ( 47,883円 ) | 19日目 |
50,685円 ( 55,754円 ) | 19日目 |
43,850円 ( 48,235円 ) | 19日目 |
61,776円 ( 67,954円 ) | 19日目 |
50,682円 ( 55,750円 ) | 19日目 |
43,850円 ( 48,235円 ) | 19日目 |
71,458円 ( 78,604円 ) | 19日目 |
43,850円 ( 48,235円 ) | 19日目 |
50,682円 ( 55,750円 ) | 19日目 |
43,850円 ( 48,235円 ) | 19日目 |
61,850円 ( 68,035円 ) | 19日目 |
50,682円 ( 55,750円 ) | 19日目 |
68,682円 ( 75,550円 ) | 19日目 |
56,480円 ( 62,128円 ) | 19日目 |
49,648円 ( 54,613円 ) | 19日目 |
49,648円 ( 54,613円 ) | 19日目 |
67,647円 ( 74,412円 ) | 19日目 |
49,648円 ( 54,613円 ) | 19日目 |
56,480円 ( 62,128円 ) | 19日目 |
49,648円 ( 54,613円 ) | 19日目 |
67,647円 ( 74,412円 ) | 19日目 |
49,648円 ( 54,613円 ) | 19日目 |
56,480円 ( 62,128円 ) | 19日目 |
74,478円 ( 81,926円 ) | 19日目 |
71,114円 ( 78,225円 ) | 19日目 |
71,114円 ( 78,225円 ) | 19日目 |
82,607円 ( 90,868円 ) | 19日目 |
104,445円 ( 114,890円 ) | 19日目 |
82,607円 ( 90,868円 ) | 19日目 |
