薬液用バルブ外部ノンメタル 手動タイプ フレア式継手一体型
- 通常単価(税別)
- 29,883円～99,349円
- 税込単価
- 32,871円～109,284円
【特長】・ノンビス一体構造アクチュエータ部とボディ部の締結に、金属ビスを使用し...
詳細情報を確認する未確定：候補が43型番あります。
商品情報
外形図
90度ターンタイプ
マルチターンタイプ（インジケータ付）
製品仕様
| 型番 | LVQH20 | LVQH30 | LVQH40 | LVQH50 | LVQH60 | |
|---|---|---|---|---|---|---|
| オリフィス径 | ミリ | 6 | 10 | 12 | 19 | 25 |
| インチ | 1/4 | 3/8 | 1/2 | 3/4 | 1 | |
| オリフィス径 | φ4 | φ8 | φ10 | φ16 | φ22 | |
| 流量特性 | Kv | 0.3 | 1.1 | 1.6 | 4.2 | 6.8 |
| Cv | 0.35 | 1.3 | 1.9 | 5 | 8 | |
| 耐圧（MPa） | 1 | |||||
| 使用流体圧力（A→B） | -98kPa～+0.5MPa | -98kPa～+0.4MPa | ||||
| 背圧（MPa） | 0.3以下 | 0.2以下 | ||||
| 弁漏れ量（cm3/min） | 0（水圧にて） | |||||
| 使用流体温度（℃） | 0～100 | |||||
| 周囲温度（℃） | 0～60 | |||||
| 質量（kg） | LVQH□0-1 | 0.12 | 0.27 | 0.32 | 1.14 | 1.20 |
| LVQH□0-4 | 0.11 | 0.25 | 0.23 | 0.72 | 0.82 | |

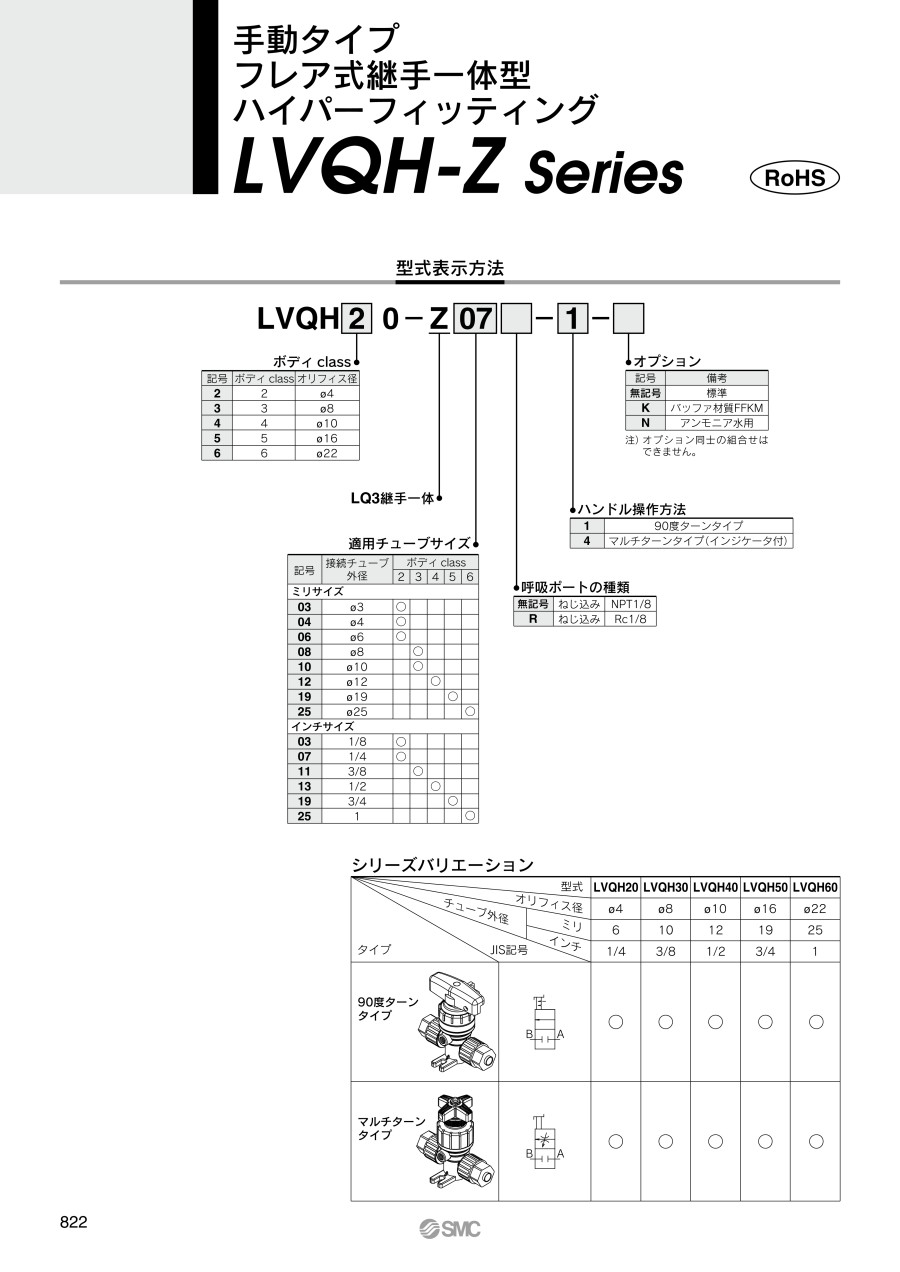

型式表示方法
規格表
単位：mm
90度ターンタイプ
マルチターンタイプ（インジケータ付）
| 型番 | S | Y |
|---|---|---|
| LVQH20-Z□-4 | 93.6 | 50 |
| LVQH30-Z□-4 | 111.2 | 50 |
| LVQH40-Z□-4 | 116.7 | 50 |
| LVQH50-Z□-4 | 170.7 | 71 |
| LVQH60-Z□-4 | 180.2 | 71 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
29,920円 ( 32,912円 ) | 19日目 |
37,297円 ( 41,027円 ) | 19日目 |
29,883円 ( 32,871円 ) | 19日目 |
30,690円 ( 33,759円 ) | 19日目 |
37,297円 ( 41,027円 ) | 19日目 |
30,690円 ( 33,759円 ) | 19日目 |
29,920円 ( 32,912円 ) | 19日目 |
30,690円 ( 33,759円 ) | 6日目 |
37,297円 ( 41,027円 ) | 19日目 |
52,599円 ( 57,859円 ) | 19日目 |
29,920円 ( 32,912円 ) | 19日目 |
31,926円 ( 35,119円 ) | 19日目 |
37,297円 ( 41,027円 ) | 19日目 |
36,978円 ( 40,676円 ) | 19日目 |
43,809円 ( 48,190円 ) | 19日目 |
36,922円 ( 40,614円 ) | 19日目 |
43,809円 ( 48,190円 ) | 19日目 |
36,978円 ( 40,676円 ) | 19日目 |
43,809円 ( 48,190円 ) | 19日目 |
36,978円 ( 40,676円 ) | 19日目 |
43,809円 ( 48,190円 ) | 19日目 |
36,978円 ( 40,676円 ) | 6日目 |
43,809円 ( 48,190円 ) | 19日目 |
43,809円 ( 48,190円 ) | 19日目 |
42,708円 ( 46,979円 ) | 19日目 |
43,809円 ( 48,190円 ) | 19日目 |
60,470円 ( 66,517円 ) | 19日目 |
43,809円 ( 48,190円 ) | 19日目 |
42,308円 ( 46,539円 ) | 19日目 |
49,141円 ( 54,055円 ) | 19日目 |
42,308円 ( 46,539円 ) | 19日目 |
60,307円 ( 66,338円 ) | 19日目 |
49,141円 ( 54,055円 ) | 19日目 |
42,308円 ( 46,539円 ) | 6日目 |
49,141円 ( 54,055円 ) | 19日目 |
67,025円 ( 73,728円 ) | 19日目 |
42,308円 ( 46,539円 ) | 19日目 |
42,238円 ( 46,462円 ) | 19日目 |
49,141円 ( 54,055円 ) | 19日目 |
63,652円 ( 70,017円 ) | 19日目 |
48,329円 ( 53,162円 ) | 19日目 |
99,349円 ( 109,284円 ) | 19日目 |
74,705円 ( 82,176円 ) | 19日目 |
