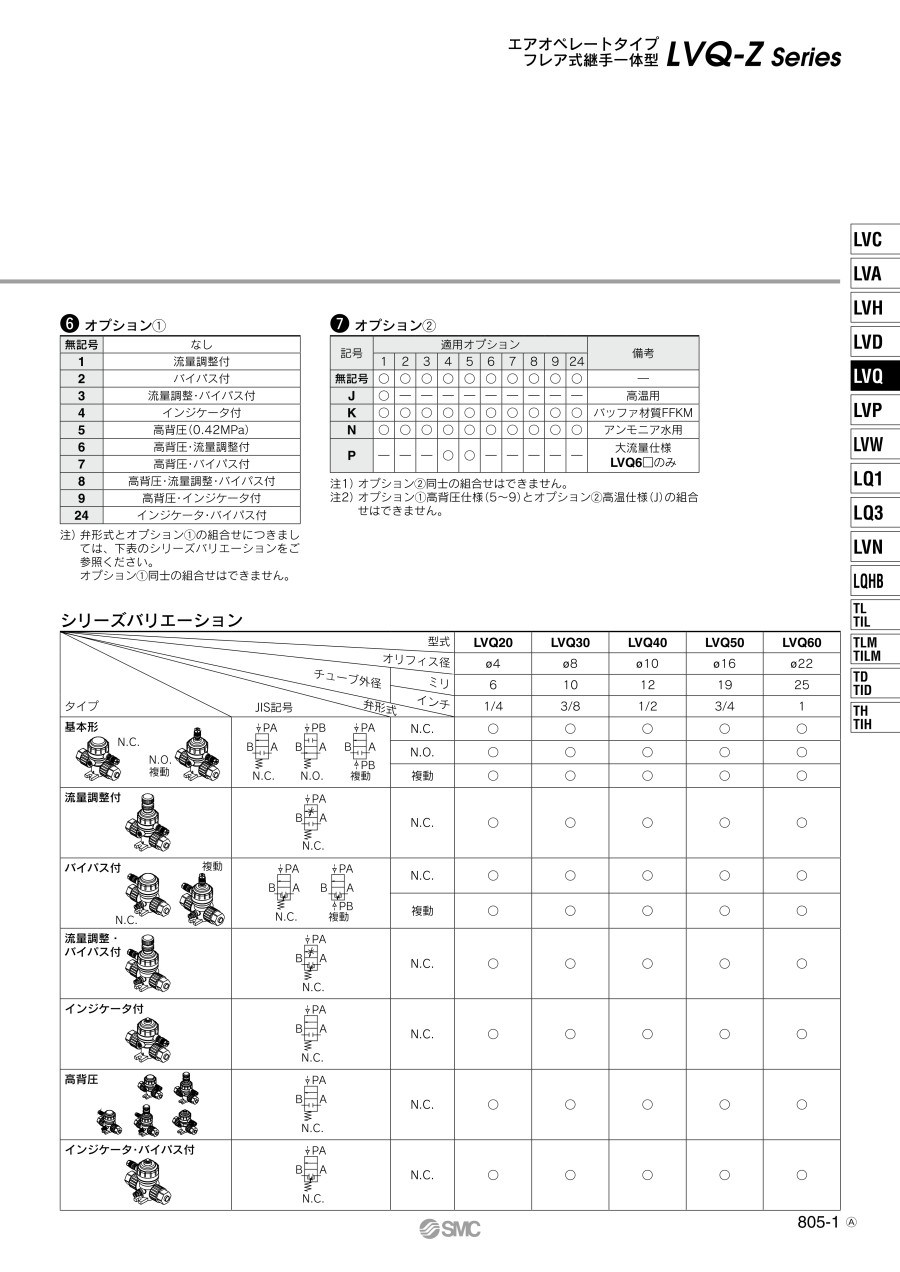

オプション②
出荷日
- すべて
- 3日以内
- 6日以内
- 19日以内
薬液用バルブ外部ノンメタル エアオペレートタイプ フレア式継手一体型
- 通常単価(税別)
- 20,428円～83,611円
- 税込単価
- 22,471円～91,972円
【特長】・ノンビス一体構造アクチュエータ部とボディ部の締結に、金属ビスを使用し...
詳細情報を確認する未確定：候補が185型番あります。
商品情報
外形図
基本形・高背圧／N.C.弁
基本形／N.O.弁
複動弁
製品仕様
| 型番 | LVQ20 | LVQ30 | LVQ40 | LVQ50 | LVQ60 | |
|---|---|---|---|---|---|---|
| チューブ外径 | ミリ | 6 | 10 | 12 | 19 | 25 |
| インチ | 1/4 | 3/8 | 1/2 | 3/4 | 1 | |
| オリフィス径 | φ4 | φ8 | φ10 | φ16 | φ22 | |
| 流量特性 | Kv | 0.3 | 1.1 | 1.6 | 4.2 | 6.8（8.1）注） |
| Cv | 0.35 | 1.3 | 1.9 | 5 | 8（9.5）注） | |
| 耐圧（MPa） | 1 | |||||
| 使用圧力 ＜A→B流れ＞ | 標準 | -98kPa～+0.5MPa | -98kPa～+0.4MPa | |||
| 高温 | -98kPa～+0.3MPa | |||||
| 背圧（MPa） | 標準 | 0.3以下 | 0.2以下 | |||
| 高背圧 | 0.42以上 | |||||
| 高温 | 0.3以下 | 0.2以下 | ||||
| 弁漏れ量（cm3/min） | 0（水圧にて） | |||||
| 操作圧力（MPa） | 0.3～0.5（高背圧仕様の場合0.45～0.55） | |||||
| バイロットポート口径 | 1/8"（φ3）・Rc1/8・NPT1/8 | |||||
| 使用流体温度（℃） | 標準 | 0～100 | ||||
| 高温 | 0～170 | |||||
| 周囲温度（℃） | 0～60 | |||||
| 質量（kg） | 0.08 | 0.18 | 0.22 | 0.72 | 0.87 | |
注）（ ）内は大流量仕様の場合。
型式表示方法
規格表
単位：mm
基本形・高背圧／N.C.弁
基本形／N.O.弁・複動弁
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
20,710円 ( 22,781円 ) | 19日目 |
27,121円 ( 29,833円 ) | 19日目 |
20,428円 ( 22,471円 ) | 19日目 |
20,428円 ( 22,471円 ) | 19日目 |
26,840円 ( 29,524円 ) | 19日目 |
21,879円 ( 24,067円 ) | 19日目 |
27,121円 ( 29,833円 ) | 19日目 |
27,121円 ( 29,833円 ) | 19日目 |
26,840円 ( 29,524円 ) | 19日目 |
20,710円 ( 22,781円 ) | 19日目 |
20,710円 ( 22,781円 ) | 19日目 |
20,428円 ( 22,471円 ) | 19日目 |
21,979円 ( 24,177円 ) | 19日目 |
20,428円 ( 22,471円 ) | 19日目 |
26,840円 ( 29,524円 ) | 19日目 |
26,560円 ( 29,216円 ) | 19日目 |
20,710円 ( 22,781円 ) | 19日目 |
27,121円 ( 29,833円 ) | 19日目 |
35,809円 ( 39,390円 ) | 19日目 |
22,159円 ( 24,375円 ) | 19日目 |
27,208円 ( 29,929円 ) | 19日目 |
22,259円 ( 24,485円 ) | 19日目 |
26,840円 ( 29,524円 ) | 19日目 |
20,710円 ( 22,781円 ) | 19日目 |
35,809円 ( 39,390円 ) | 19日目 |
20,428円 ( 22,471円 ) | 19日目 |
26,840円 ( 29,524円 ) | 19日目 |
49,280円 ( 54,208円 ) | 19日目 |
35,530円 ( 39,083円 ) | 19日目 |
21,879円 ( 24,067円 ) | 19日目 |
25,260円 ( 27,786円 ) | 19日目 |
20,529円 ( 22,582円 ) | 19日目 |
26,927円 ( 29,620円 ) | 19日目 |
29,218円 ( 32,140円 ) | 19日目 |
35,629円 ( 39,192円 ) | 19日目 |
21,979円 ( 24,177円 ) | 3日目 |
20,428円 ( 22,471円 ) | 19日目 |
26,840円 ( 29,524円 ) | 19日目 |
29,132円 ( 32,045円 ) | 19日目 |
35,530円 ( 39,083円 ) | 19日目 |
21,879円 ( 24,067円 ) | 6日目 |
20,529円 ( 22,582円 ) | 19日目 |
26,927円 ( 29,620円 ) | 19日目 |
29,218円 ( 32,140円 ) | 19日目 |
21,979円 ( 24,177円 ) | 3日目 |
26,560円 ( 29,216円 ) | 19日目 |
24,549円 ( 27,004円 ) | 19日目 |
24,549円 ( 27,004円 ) | 19日目 |
24,549円 ( 27,004円 ) | 19日目 |
30,668円 ( 33,735円 ) | 19日目 |
24,549円 ( 27,004円 ) | 19日目 |
24,269円 ( 26,696円 ) | 19日目 |
24,269円 ( 26,696円 ) | 19日目 |
24,269円 ( 26,696円 ) | 19日目 |
32,957円 ( 36,253円 ) | 19日目 |
25,338円 ( 27,872円 ) | 19日目 |
32,259円 ( 35,485円 ) | 19日目 |
26,367円 ( 29,004円 ) | 19日目 |
24,916円 ( 27,408円 ) | 19日目 |
25,338円 ( 27,872円 ) | 19日目 |
