インテリジェントタップ
- 通常単価(税別)
- 5,022円～30,198円
- 税込単価
- 5,524円～33,218円
【特長】・オムロン製のインテリジェントタップになります。【材質】・PBT樹脂（...
詳細情報を確認する- 種類
- 周辺部品
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
未確定：候補が3型番あります。
商品情報

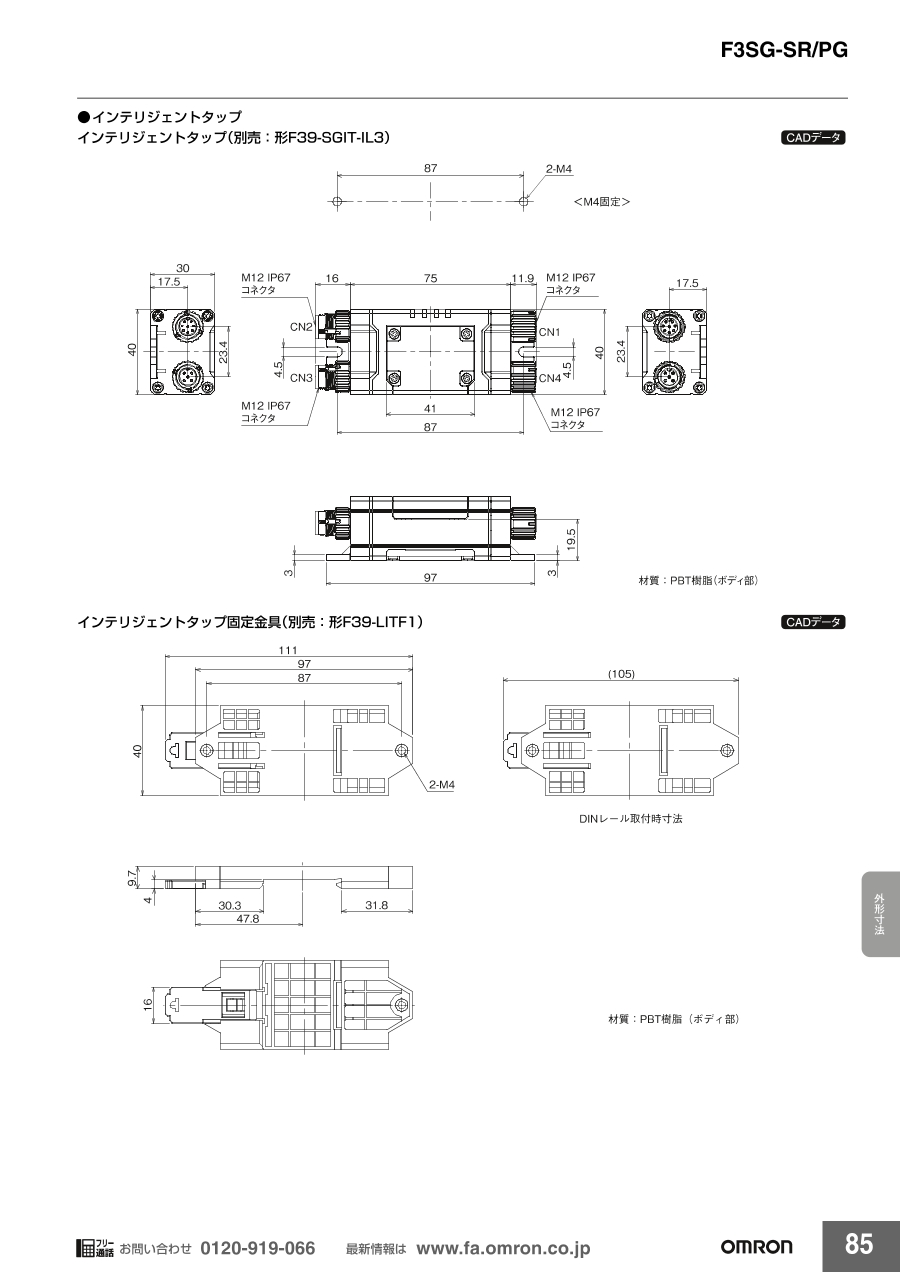

外形図
F39-SGBT
材質:PBT樹脂（ボディ部）
F39-SGIT-IL3
材質:PBT樹脂（ボディ部）
F39-LITF1
材質:PBT樹脂（ボディ部）
製品仕様
インテリジェントタップ 形F39-SGIT-IL3
| 型番 | 形F39-SGIT-IL3 | ||
|---|---|---|---|
| 適用センサ | 形F3SG-SRシリーズ | ||
| 性能 | 応答時間 | 出力ON→OFF、出力OFF→ONともに44ms以下* *センサの制御出力の状態が変化してからDO（pin2）の状態が変化するまでの間隔です。 | |
| 電源投入後立ち上がり時間 | 3s以下 | ||
| 電気的仕様 | 電源電圧（Vs） | 外部電源から給電時:SELV/PELV DC24V±20%（リップルp-p10%以下）、USBから給電時:DC5V | |
| 消費電流 | 85mA以下（DC24V電源・IO-Linkマスタ接続時） | ||
| 制御出力（OSSD）/補助出力 | 形F3SG-SRの制御出力/補助出力と直結のため、形F3SG-SRの定格を参照してください。 | ||
| pin2デジタル出力（IO-Link）* | PNPトランジスタ1出力 負荷電流100mA以下、残留電圧2V以下、漏れ電流1mA以下 制御出力ONの時、DOはOFF。制御出力OFFの時、DOはON。（形F3SG-SRのPNP/NPN設定によらず） | ||
| *CN3のDO（pin2）の出力 | |||
| 入力電圧 | リセット入力、 外部リレーモ二タ入力 | PNP ON電圧:Vs-3V～Vs（短絡電流約9.5mA）*2 OFF電圧:0V～1/2Vsまたはオープン（短絡電流約13.0mA）*2 NPN ON電圧:0～3V（短絡電流約13.0mA） OFF電圧:1/2Vs～Vsまたはオープン（短絡電流約9.5mA）*2 | |
| ミューティング入力A/B、 プリリセット入力、 PSDI入力*1 | PNP ON電圧:Vs-3V～Vs（短絡電流約4.5mA）*2 OFF電圧:0V～1/2Vsまたはオープン（短絡電流約7.0mA）*2 NPN ON電圧:0～3V（短絡電流約7.0mA） OFF電圧:1/2Vs～Vsまたはオープン（短絡電流約4.5mA）*2 | ||
| *1.PSDI入力は、形F3SG-SRのみ対応。 *2.ここでのVsとは使用環境での電源電圧値です。 | |||
| 過電圧カテゴリ（IEC 60664-1） | II | ||
| 保護回路 | 出力負荷短絡保護、出力逆接続保議 | ||
| 絶縁抵抗 | 20MΩ以上（DC500Vメガにて） | ||
| 耐電圧 | AC1,000V、50/60Hz、1分 | ||
| 機能仕様 | メンテナンス情報 | エラー履歴 通電時間 | |
| 環境仕様 | 周囲温度 | 動作時 | -30～55℃（ただし氷結しないこと） |
| 保存時 | -30～70℃ | ||
| 周囲湿度 | 動作時 | 35～85%RH（ただし結霧しないこと） | |
| 保存時 | 35～85%RH | ||
| 保護構造（IEC 60529） | IP65、IP67およびIP67G（カバーおよびケーブル接続時） | ||
| 耐振動（IEC 61496-1） | 10～55Hz、複振幅0.7mm、3軸各軸とも20掃引 | ||
| 耐衝撃（IEC 61496-1） | 100m/s2 3軸各軸とも1,000回 | ||
| 汚染度（IEC 60664-1） | 3 | ||
| 接続仕様 | センサ、制御盤、IO-Link | M12コネクタ:8ピン（CN1:受光器、CN2:制御盤）、5ピン（CN3:IO-Link、CN4:投光器）、かん合時IP67等級、 IP67G等級（JIS C 0920附属書1）* *IP67Gは形F3SG-SRの本体ケーブルが正しくかん合された状態での保護構造性能です。 | |
| PC接続 | USB Type-C | ||
| ケーブル延長 | IO-Linkマスタから20m以下、PCから4m以下*（USBケーブル） *全てのPCおよびUSBケーブルの接続を保証するものではありません。 ご使用になるUSBケーブルについては接続確認を行ってください。 | ||
| IO-Link 通信 仕様 | IO-Linkバージョン | Version 1.1 | |
| 伝送速度 | COM3:230.4kbps | ||
| データ長 | PDサイズ:4バイト、ODサイズ:32バイト（M-sequence type:TYPE_2_V） | ||
| 最小サイクルタイム | 12ms | ||
| 材質 | PBT樹脂 | ||
| 質量 | 形F39-SGIT-IL3:180g（梱包状態）、形F39-LITF1:50g（梱包状態） | ||
| 付属品 | 取扱説明書、M12コネクタ用カバー（2個） | ||
Bluetooth®通信ユニット
| 型番 | 形F39-SGBT | ||
|---|---|---|---|
| 適用センサ | 形F3SG-SRシリーズ | ||
| 電源電圧（Vs） | DC24V±20% リップル（p-p）10%以下（インテリジェントタップから供給） | ||
| 消費電流 | 30mA以下（インテリジェントタップから供給） | ||
| 周囲温度 | 動作時:-30～55℃（ただし氷結しないこと） 保存時:-30～70℃ | ||
| 周囲湿度 | 動作時:35～85%RH（ただし結露しないこと） 保存時:35～85%RH | ||
| 保護構造 | IP65、IP67およびIP67G（インテリジェントタップかん合時） | ||
| 耐振動 | 10～55Hz、複振幅0.7mm、X、Y、Z各方向20掃引 | ||
| 耐衝撃 | 100m/s2、X、Y、Z各方向1000回 | ||
| 接続方式 | インテリジェントタップへ接続 | ||
| 通信方式 | Bluetooth® Version3.0 | ||
| 通信プロファイル | SPP（Serial Port Profile） | ||
| 通信距離 | 約10m以内（出力:Class2）* | ||
| 材質 | PBT樹脂 | ||
| 質量 | 70g（梱包状態） | ||
* ご使用環境により異なります。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,022円 ( 5,524円 ) | 1日目 |
13,915円 ( 15,307円 ) | 1日目 |
30,198円 ( 33,218円 ) | 1日目 |
詳細情報
基本情報
【特長】・オムロン製のインテリジェントタップになります。【材質】・PBT樹脂（インテリジェントタップ）
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
