ケーブル 【F3SG-SR】

外形図

F39-JG□C-L

F39-JG□C-D

F39-JGR3K-L

F39-JGR3K-D

製品仕様

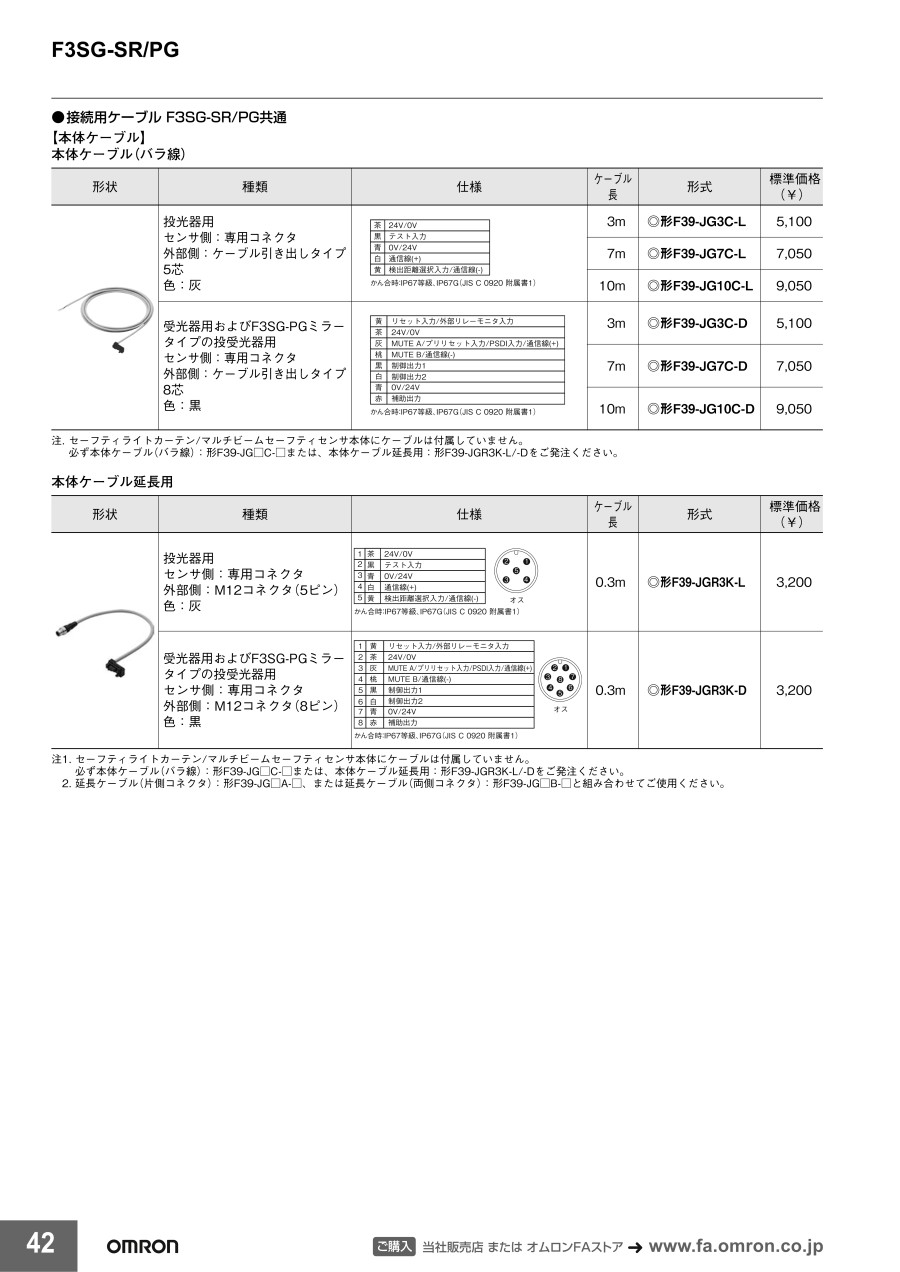

本体ケーブル（バラ線）

型番	種類	ケーブル長	仕様
形F39-JG3C-L	投光器用 センサ側:専用コネクタ、外部側:ケーブル引き出しタイプ、5芯 色:灰	3m	かん合時:IP67等級、IP67G（JIC C 0920附属書1）
形F39-JG7C-L		7m
形F39-JG10C-L		10m
形F39-JG3C-D	受光器用・投受光器用 センサ側:専用コネクタ、外部側:ケーブル引き出しタイプ、8芯 色:黒	3m	かん合時:IP67等級、IP67G（JIC C 0920附属書1）
形F39-JG7C-D		7m
形F39-JG10C-D		10m

注.セーフティライトカーテン/マルチビームセーフティセンサ本体にケーブルは付属していません。
    必ず本体ケーブル（バラ線）:形F39-JG□Cまたは、本体ケーブル延長用:形F39-JGR3Kをご発注ください。

本体ケーブル延長用

型番	種類	ケーブル長	仕様
形F39-JGR3K-L	投光器用 センサ側:専用コネクタ、外部側:M12コネクタ（5ピン） 色:灰	0.3m	かん合時:IP67等級、IP67G（JIC C 0920附属書1）
形F39-JGR3K-D	受光器用・投受光器用 センサ側:専用コネクタ、外部側:M12コネクタ（8ピン） 色:黒	0.3m	かん合時:IP67等級、IP67G（JIC C 0920附属書1）

注1.セーフティライトカーテン/マルチビームセーフティセンサ本体にケーブルは付属していません。
     必ず本体ケーブル（バラ線）:形F39-JG□Cまたは、本体ケーブル延長用:形F39-JGR3Kをご発注ください。
   2.延長ケーブル（片側コネクタ）:形F39-JG□A、または延長ケーブル（両側コネクタ）:形F39-JG□Bと組み合わせてご使用ください。

本体ケーブル互換用

注.セーフティライトカーテン/マルチビームセーフティセンサ本体にケーブルは付属していません。
    既設ライトカーテンのケーブルに接続する場合には、本体ケーブル互換用をご発注ください。
    本体ケーブル互換用はPNP接続専用です。NPNで使用する場合は24Vと0Vを逆に接続してください。

規格表

F39-JG□C-L/F39-JG□C-D

F39-JGR3K-L/F39-JGR3K-D
