オムロン

溶接工程向け近接センサ【E2EW】

カタログ |

通常単価(税別): 10,095円～20,927円

税込単価: 11,105円～23,020円

鉄とアルミが混在しても安定検出。【特長】・鉄もアルミも同等検出距離・鉄・アルミ...

近接センサ種類
ネジ型
シールド
シールド
アンプの種類
内蔵型

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

未確定：候補が35型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

コード引き出しタイプ

*上記以外の型番についての情報はデジタルカタログをご参照ください。

コネクタ中継タイプ

*上記以外の型番についての情報はデジタルカタログをご参照ください。

製品仕様

超長距離/超距離タイプ定格/性能

項目	タイプ	超長距離タイプ		長距離タイプ
	サイズ	M18	M30	M18	M30
	型番	形E2EW-（Q）X12□18	形E2EW-（Q）X22□30	形E2EW-（Q）X10□18	形E2EW-（Q）X20□30
検出距離		12mm±10%	22mm±10%	10mm±10%	20mm±10%
設定距離		0～8.4mm	0～15.4mm	0～7.0mm	0～14mm
応差		検出距離の15%以下
検出可能物体		磁性金属、非磁性金属（材質により検出距離が変化します。
標準検出物体		鉄36×36×1mm	鉄66×66×1mm	鉄30×30×1mm	鉄60×60×1mm
応答周波数12		2Hz
電源電圧		DC10～30V リップル（p-p）10%も含む、Class2
消費電力		720mW以下（電源電圧24V時 30mA以下）
出力形式		B□タイプ:PNPオープンコレクタ C□タイプ:NPNオープンコレクタ
動作モード		1出力タイプ（B1、C1）:NO（ノーマリーオープン）、 1出力タイプ（B2、C2）:NC（ノーマリークローズ）、 2出力タイプ（B3）:NO+NC（ノーマリーオープン、ノーマリークローズ）
制御出力	開閉容量	1出力タイプ（B1、B2、C1、C2）:DC10～30V Class2,200mA以下、2出力タイプ（B3）:DC10～30V Class2,100mA以下
制御出力	残留電圧	1出力タイプ（B1、B2、C1、C2）:2V以下（負荷電流200mA、コード長2m時）、 2出力タイプ（B3）:2V以下（負荷電流100mA、コード長2m時）
表示灯		標準I/Oモード（SIOモード）:動作表示（橙色/点灯）、通信表示（緑色/消灯） IO-Linkモード（COMモード）:動作表示（橙色/点灯）、通信表示（緑色/点滅（1s周期））
保護回路		電源逆接続保護、サージ吸収、負荷短絡保護、出力逆接続保護
周囲温度範囲		動作時:0℃～+85℃、保存時:-15℃～+85℃（ただし、氷結、結露しないこと）
周囲湿度範囲		動作時、保存時:各35～95%RH（ただし、結露しないこと）
温度の影響		0～+85℃の温度範囲内で+23℃時の検出距離の±20%以内
電圧の影響		定格電源電圧±15%の範囲内で、定格電源電圧時の検出距離の±1.5%以内
絶縁抵抗		50MΩ以上（DC500Vメガにて）充電部一括とケース間
耐電圧		AC1,000V 50/60Hz 1min 充電部一括とケース間
振動（耐久）		10～55Hz 複振幅1.5mm X、Y、Z各方向2h
衝撃（耐久）		1,000m/s² X、Y、Z各方向10回
保護構造		IEC60529規格 IP67
接続方式		コード引き出しタイプ（標準コード長2m）、コネクタ中継タイプ（標準コード長0.3m）
質量（梱包状態）	コード引き出し	約165g	約225g	約165g	約225g
質量（梱包状態）	M12スマートクリックコネクタ中継タイプ	約100g	約160g	約100g	約160g
材質	ケース	形E2EW-X□:ステンレス（SUS303）、形E2EW-QX□:ふっ素樹脂コーティング（基材:SUS303）
	検出面	形E2EW-X□:ステンレス（SUS303）、形E2EW-QX□:ふっ素樹脂コーティング（基材:SUS303）
	検出面（厚み）	0.4mm	0.5mm	0.4mm	0.5mm
	締付ナット	形E2EW-X□:ステンレス（SUS303）、形E2EW-QX□:ふっ素樹脂コーティング（基材:SUS303）
	歯付座金	鉄亜鉛メッキ
	コード	塩化ビニル（PVC）
主なIO-Link機能*3		NO/NCの動作モード切替、自己診断機能の有効/無効の選択、過接近判定距離の選択、制御出力のタイマ機能およびタイマ時間の選択、不安定出力（IO-Link通信モード）のONディレイタイマ時間の選択、モニタ出力、通電時間の読み出し、センサ内部温度の読み出し、イニシャルリセット
IO-Link 通信仕様*3	IO-Link仕様	Ver.1.1
	伝送速度	形E2EW-（Q）X□B□T□:COM3（230.4kbps）、形E2EW-（Q）X□B□D□:COM2（38.4kbps）
	データ長	PDサイズ:2byte、ODサイズ:1byte（M-sequence type:TYPE2_2）
	最小サイクルタイム	COM2:2.3ms、COM3:1.0ms
付属品		取扱説明書、締付ナット、歯付座金

*1.応答周波数は平均値です。
*2.工場出荷時（タイマー機能:ON+OFFディレイ、タイマ時間:200ms）の値を示します。
*3.PNP出力のNCタイプとNPN出力の全タイプはIO-Linkに対応していません。

短距離タイプ定格/性能

項目	タイプ	短距離タイプ
	サイズ	M12	M18	M30
	型番	形E2EW-（Q）X2□12	形E2EW-（Q）X5□18	形E2EW-（Q）X10□30
検出距離		2mm±10%	5mm±10%	10mm±10%
設定距離		0～1.4mm	0～3.5mm	0～7mm
応差		検出距離の10%以下
検出可能物体		磁性金属、非磁性金属（材質により検出距離が変化します。
標準検出物体		鉄12×12×1mm	鉄18×18×1mm	鉄30×30×1mm
応答周波数*		100Hz	80Hz	40Hz
電源電圧（使用電圧範囲）		DC10～30V リップル（p-p） 10%も含む、Class2
消費電力		1出力タイプ（B1、B2、C1、C2）:16mA以下 2出力タイプ（B3、C3）:20mA以下
出力形式		B□タイプ:PNPオープンコレクタ C□タイプ:NPNオープンコレクタ
動作モード		1出力タイプ（B1、C1）:NO（ノーマリーオープン）、 1出力タイプ（B2、C2）:NC（ノーマリークローズ）、 2出力タイプ（B3、C3）:NO+NC（ノーマリーオープン、ノーマリークローズ）
制御出力	開閉容量	1出力タイプ（B1、B2、C1、C2）:DC10～30V Class2、200mA以下、 2出力タイプ（B3、C3）:DC10～30V Class2、100mA以下
制御出力	残留電圧	1出力タイプ（B1、B2、C1、C2）:2V以下（負荷電流200mA、コード長2m時）、 2出力タイプ（B3、C3）:2V以下（負荷電流100mA、コード長2m時）
表示灯		動作表示（橙色/点灯）、通信表示（緑色/消灯）
保護回路		電源逆接続保護、サージ吸収、負荷短絡保護、出力逆接続保護
周囲温度範囲		動作時:0℃～+85℃、保存時:-15℃～+85℃（ただし、氷結、結露しないこと）
周囲湿度範囲		動作時、保存時:各35～95%RH（ただし、結露しないこと）
温度の影響		0～+85℃の温度範囲内で+23℃時の検出距離の±20%以内
電圧の影響		定格電源電圧±15%の範囲内で、定格電源電圧時の検出距離の±1.5%以内
絶縁抵抗		50MΩ以上（DC500Vメガにて）充電部一括とケース間
耐電圧		AC1,000V 50/60Hz 1min 充電部一括とケース間
振動（耐久）		10～55Hz 複振幅1.5mm X、Y、Z各方向2h
衝撃（耐久）		1,000m/s² X、Y、Z各方向10回
保護構造		IEC60529規格 IP67
接続方式		コード引き出しタイプ（標準コード長2m）、コネクタ中継タイプ（標準コード長0.3m）
質量（梱包状態）	コード引き出し	約140g	約160g	約225g
質量（梱包状態）	M12スマートクリックコネクタ中継タイプ	約70g	約95g	約160g
材質	ケース	形E2EW-X□:ステンレス（SUS303）、形E2EW-QX□:ふっ素樹脂コーティング（基材:SUS303）
	検出面	形E2EW-X□:ステンレス（SUS303）、形E2EW-QX□:ふっ素樹脂コーティング（基材:SUS303）
	検出面（厚み）	0.8mm	0.8mm	0.8mm
	締付ナット	形E2EW-X□:ステンレス（SUS303）、形E2EW-QX□:ふっ素樹脂コーティング（基材:SUS303）
	歯付座金	鉄亜鉛メッキ
	コード	塩化ビニル（PVC）
付属品		取扱説明書、締付ナット、歯付座金

*応答周波数は平均値です。測定条件は、標準検出物体をもちい検出物体の間隔は標準検出物体の2倍とし、設定距離は検出距離の1/2とします。

型番リスト

表示件数

型番

検出距離（範囲）

(mm)

ヘッドサイズ（センサ形状ネジ型）

出力形式

動作モード

検出距離

(mm)

接続仕様

コード長

(m)

ケース

IO-Link伝送速度

最小発注数量

～5	M12	PNPオープンコレクタ	ノーマリーオープン（NO）	2	コード引き出しタイプ	5	耐スパッタコーティング有	IO-Link非対応	1個
～5	M18	PNPオープンコレクタ	ノーマリーオープン（NO）	5	コード引き出しタイプ	2	耐スパッタコーティング有	IO-Link非対応	1個
～5	M18	PNPオープンコレクタ	ノーマリーオープン（NO）	5	コード引き出しタイプ	5	耐スパッタコーティング有	IO-Link非対応	1個
～5	M18	PNPオープンコレクタ	NO+NC両出力	5	M12スマートクリックコネクタ中継タイプ	0.3	耐スパッタコーティング有	IO-Link非対応	1個
6～10	M18	PNPオープンコレクタ	NO+NC両出力	10	M12スマートクリックコネクタ中継タイプ	0.3	耐スパッタコーティング有	COM3（230.4kbps）	1個
11～20	M18	PNPオープンコレクタ	ノーマリーオープン（NO）	12	コード引き出しタイプ	2	耐スパッタコーティング有	COM3（230.4kbps）	1個
11～20	M18	PNPオープンコレクタ	ノーマリーオープン（NO）	12	コード引き出しタイプ	5	耐スパッタコーティング有	COM3（230.4kbps）	1個
11～20	M30	PNPオープンコレクタ	ノーマリーオープン（NO）	20	コード引き出しタイプ	2	耐スパッタコーティング有	COM3（230.4kbps）	1個
11～20	M30	PNPオープンコレクタ	ノーマリーオープン（NO）	20	コード引き出しタイプ	5	耐スパッタコーティング有	COM3（230.4kbps）	1個
11～20	M30	PNPオープンコレクタ	NO+NC両出力	20	M12スマートクリックコネクタ中継タイプ	0.3	耐スパッタコーティング有	COM3（230.4kbps）	1個
～5	M12	PNPオープンコレクタ	ノーマリーオープン（NO）	2	コード引き出しタイプ	2	耐スパッタコーティング無	IO-Link非対応	1個
～5	M12	PNPオープンコレクタ	ノーマリーオープン（NO）	2	コード引き出しタイプ	5	耐スパッタコーティング無	IO-Link非対応	1個
～5	M12	PNPオープンコレクタ	NO+NC両出力	2	M12スマートクリックコネクタ中継タイプ	0.3	耐スパッタコーティング無	IO-Link非対応	1個
～5	M12	NPNオープンコレクタ	ノーマリーオープン（NO）	2	コード引き出しタイプ	2	耐スパッタコーティング無	IO-Link非対応	1個
～5	M18	PNPオープンコレクタ	ノーマリーオープン（NO）	5	コード引き出しタイプ	2	耐スパッタコーティング無	IO-Link非対応	1個
～5	M18	PNPオープンコレクタ	ノーマリーオープン（NO）	5	コード引き出しタイプ	5	耐スパッタコーティング無	IO-Link非対応	1個
～5	M18	PNPオープンコレクタ	NO+NC両出力	5	M12スマートクリックコネクタ中継タイプ	0.3	耐スパッタコーティング無	IO-Link非対応	1個
～5	M18	NPNオープンコレクタ	ノーマリーオープン（NO）	5	コード引き出しタイプ	2	耐スパッタコーティング無	IO-Link非対応	1個
6～10	M18	PNPオープンコレクタ	ノーマリーオープン（NO）	10	コード引き出しタイプ	5	耐スパッタコーティング無	COM3（230.4kbps）	1個
6～10	M18	PNPオープンコレクタ	NO+NC両出力	10	M12スマートクリックコネクタ中継タイプ	0.3	耐スパッタコーティング無	COM3（230.4kbps）	1個
6～10	M30	PNPオープンコレクタ	ノーマリーオープン（NO）	10	コード引き出しタイプ	2	耐スパッタコーティング無	IO-Link非対応	1個
6～10	M30	PNPオープンコレクタ	ノーマリーオープン（NO）	10	コード引き出しタイプ	5	耐スパッタコーティング無	IO-Link非対応	1個
6～10	M30	PNPオープンコレクタ	NO+NC両出力	10	M12スマートクリックコネクタ中継タイプ	0.3	耐スパッタコーティング無	IO-Link非対応	1個
6～10	M30	NPNオープンコレクタ	ノーマリーオープン（NO）	10	コード引き出しタイプ	2	耐スパッタコーティング無	IO-Link非対応	1個
11～20	M18	PNPオープンコレクタ	ノーマリーオープン（NO）	12	コード引き出しタイプ	2	耐スパッタコーティング無	COM3（230.4kbps）	1個
11～20	M18	PNPオープンコレクタ	ノーマリーオープン（NO）	12	コード引き出しタイプ	5	耐スパッタコーティング無	COM3（230.4kbps）	1個
11～20	M18	PNPオープンコレクタ	NO+NC両出力	12	M12スマートクリックコネクタ中継タイプ	0.3	耐スパッタコーティング無	COM3（230.4kbps）	1個
11～20	M18	NPNオープンコレクタ	ノーマリーオープン（NO）	12	コード引き出しタイプ	2	耐スパッタコーティング無	IO-Link非対応	1個
11～20	M30	PNPオープンコレクタ	ノーマリーオープン（NO）	20	コード引き出しタイプ	2	耐スパッタコーティング無	COM3（230.4kbps）	1個
11～20	M30	PNPオープンコレクタ	ノーマリーオープン（NO）	20	コード引き出しタイプ	5	耐スパッタコーティング無	COM3（230.4kbps）	1個
11～20	M30	PNPオープンコレクタ	NO+NC両出力	20	M12スマートクリックコネクタ中継タイプ	0.3	耐スパッタコーティング無	COM3（230.4kbps）	1個
21～50	M30	PNPオープンコレクタ	ノーマリーオープン（NO）	22	コード引き出しタイプ	2	耐スパッタコーティング無	COM3（230.4kbps）	1個
21～50	M30	PNPオープンコレクタ	ノーマリーオープン（NO）	22	コード引き出しタイプ	5	耐スパッタコーティング無	COM3（230.4kbps）	1個
21～50	M30	PNPオープンコレクタ	NO+NC両出力	22	M12スマートクリックコネクタ中継タイプ	0.3	耐スパッタコーティング無	COM3（230.4kbps）	1個
21～50	M30	NPNオープンコレクタ	ノーマリーオープン（NO）	22	コード引き出しタイプ	2	耐スパッタコーティング無	IO-Link非対応	1個

通常単価(税別) (税込単価)	通常出荷日

12,041円 ( 13,245円 )	1日目
12,113円 ( 13,324円 )	1日目
12,545円 ( 13,800円 )	1日目
12,689円 ( 13,958円 )	1日目
19,944円 ( 21,938円 )	1日目
19,243円 ( 21,167円 )	1日目
19,804円 ( 21,784円 )	1日目
20,226円 ( 22,249円 )	1日目
20,787円 ( 22,866円 )	1日目
20,927円 ( 23,020円 )	1日目
10,095円 ( 11,105円 )	1日目
10,527円 ( 11,580円 )	1日目
10,671円 ( 11,738円 )	1日目
10,095円 ( 11,105円 )	1日目
10,599円 ( 11,659円 )	1日目
10,959円 ( 12,055円 )	1日目
11,104円 ( 12,214円 )	1日目
10,599円 ( 11,659円 )	1日目
17,838円 ( 19,622円 )	1日目
17,978円 ( 19,776円 )	1日目
11,392円 ( 12,531円 )	1日目
11,752円 ( 12,927円 )	1日目
11,896円 ( 13,086円 )	1日目
11,392円 ( 12,531円 )	1日目
17,275円 ( 19,003円 )	1日目
17,838円 ( 19,622円 )	1日目
17,978円 ( 19,776円 )	1日目
17,736円 ( 19,510円 )	1日目
18,260円 ( 20,086円 )	1日目
18,821円 ( 20,703円 )	1日目
18,961円 ( 20,857円 )	1日目
18,260円 ( 20,086円 )	1日目
18,821円 ( 20,703円 )	1日目
18,961円 ( 20,857円 )	1日目
18,747円 ( 20,622円 )	1日目

詳細情報

基本情報

基本情報

鉄とアルミが混在しても安定検出。
【特長】
・鉄もアルミも同等検出距離
・鉄・アルミ混流ラインでも共通設計可能
・検出ミスによる突発停止を低減
・突発停止を低減する強靭なフルメタルボディ
・NO+NC 2出力タイプ、IO－Link対応機種もラインアップ
・センサヘッド検出面のレーザ印字により、検出距離が一目瞭然
・磁界パルスノイズに対するキャンセル機能を搭載
・UL規格（UL60947-5-2）、CSA規格（CSA C22.2 UL60947-5-2-14）認証品

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

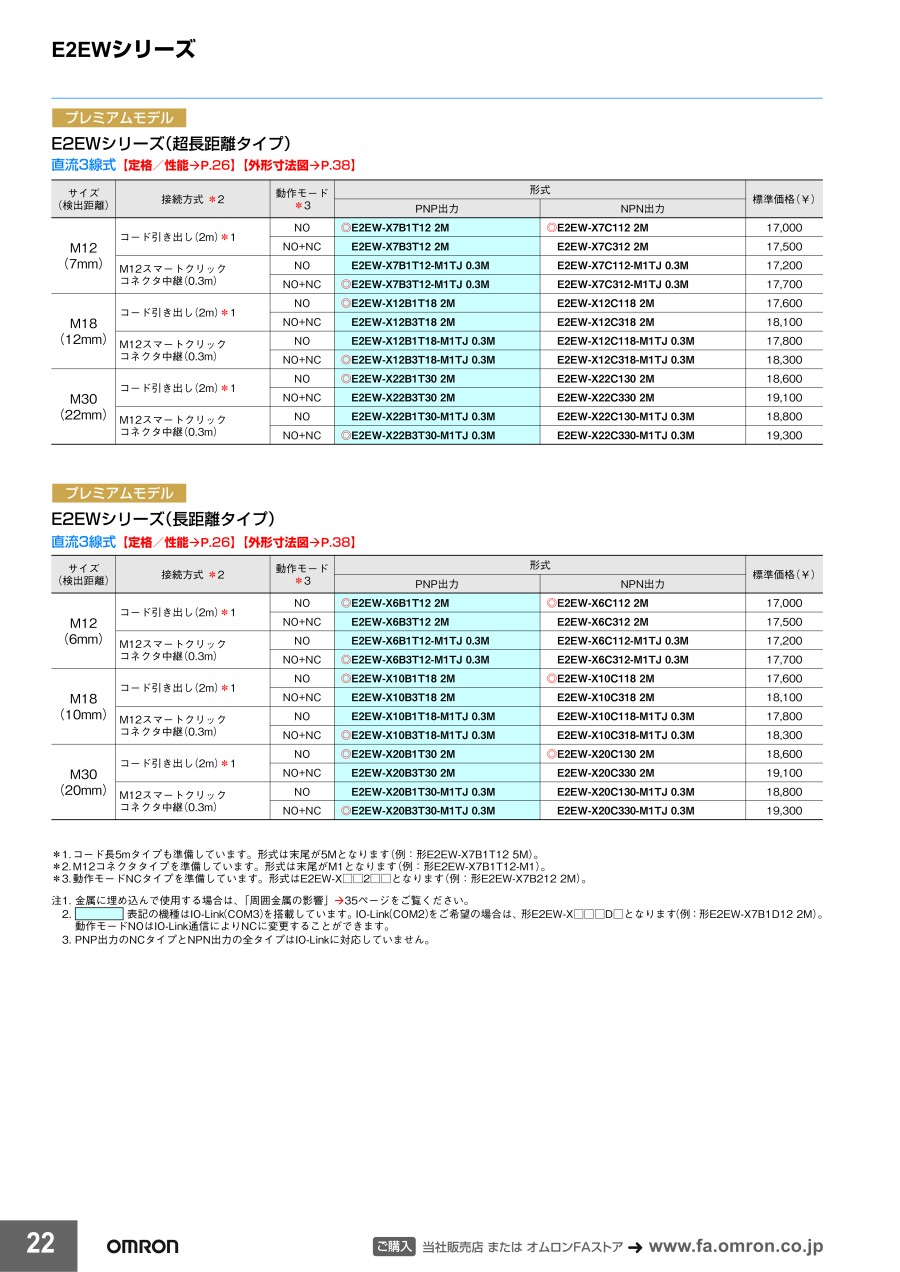

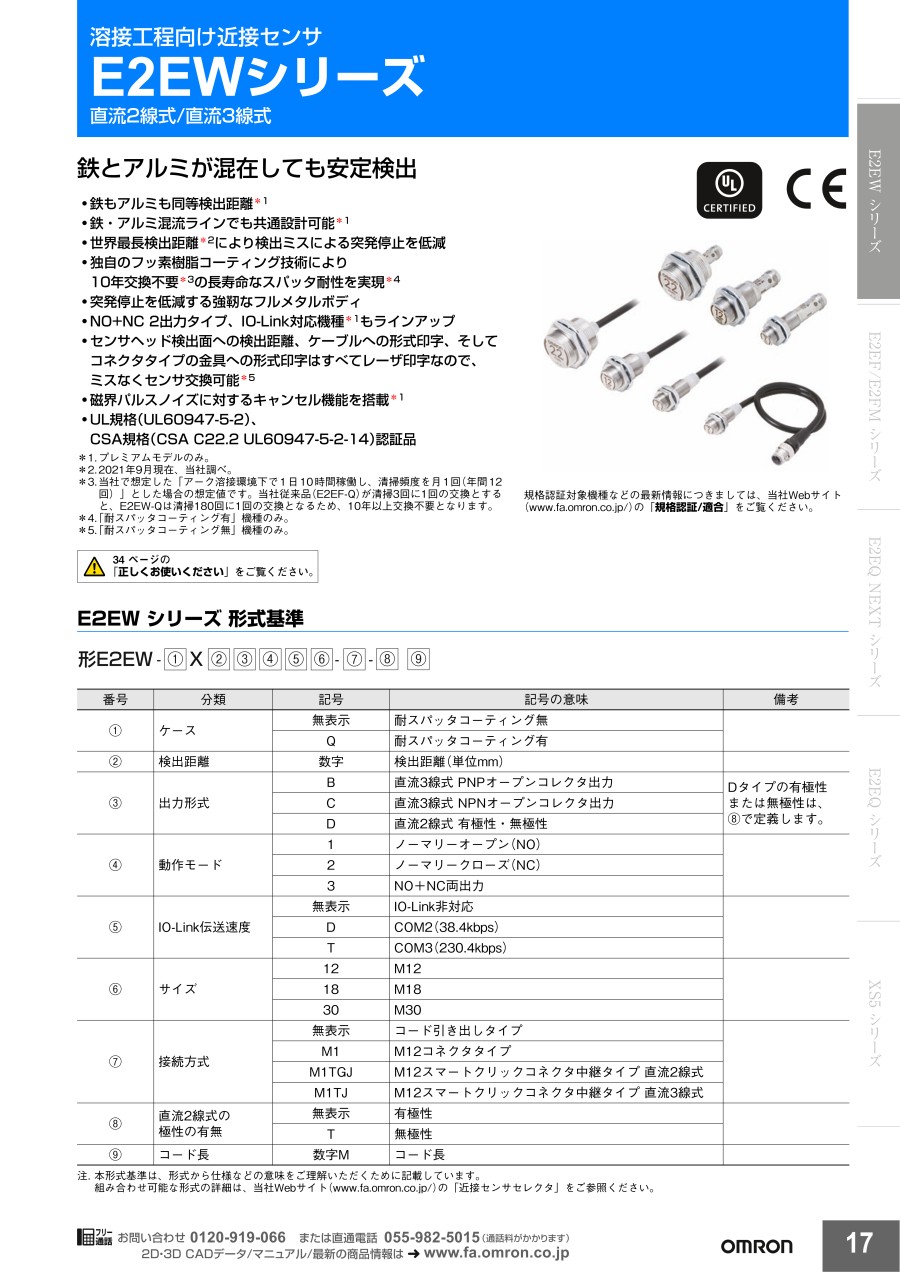

カタログ
