デジタル表示付電子式圧力センサ PPG-Cシリーズ
- 通常単価(税別)
- 7,651円～8,763円
- 税込単価
- 8,416円～9,639円
デジタル表示付電子式圧力センサ PPG-Cシリーズです。【特長】・防塵・防水性...
詳細情報を確認する
未確定：候補が22型番あります。
商品情報

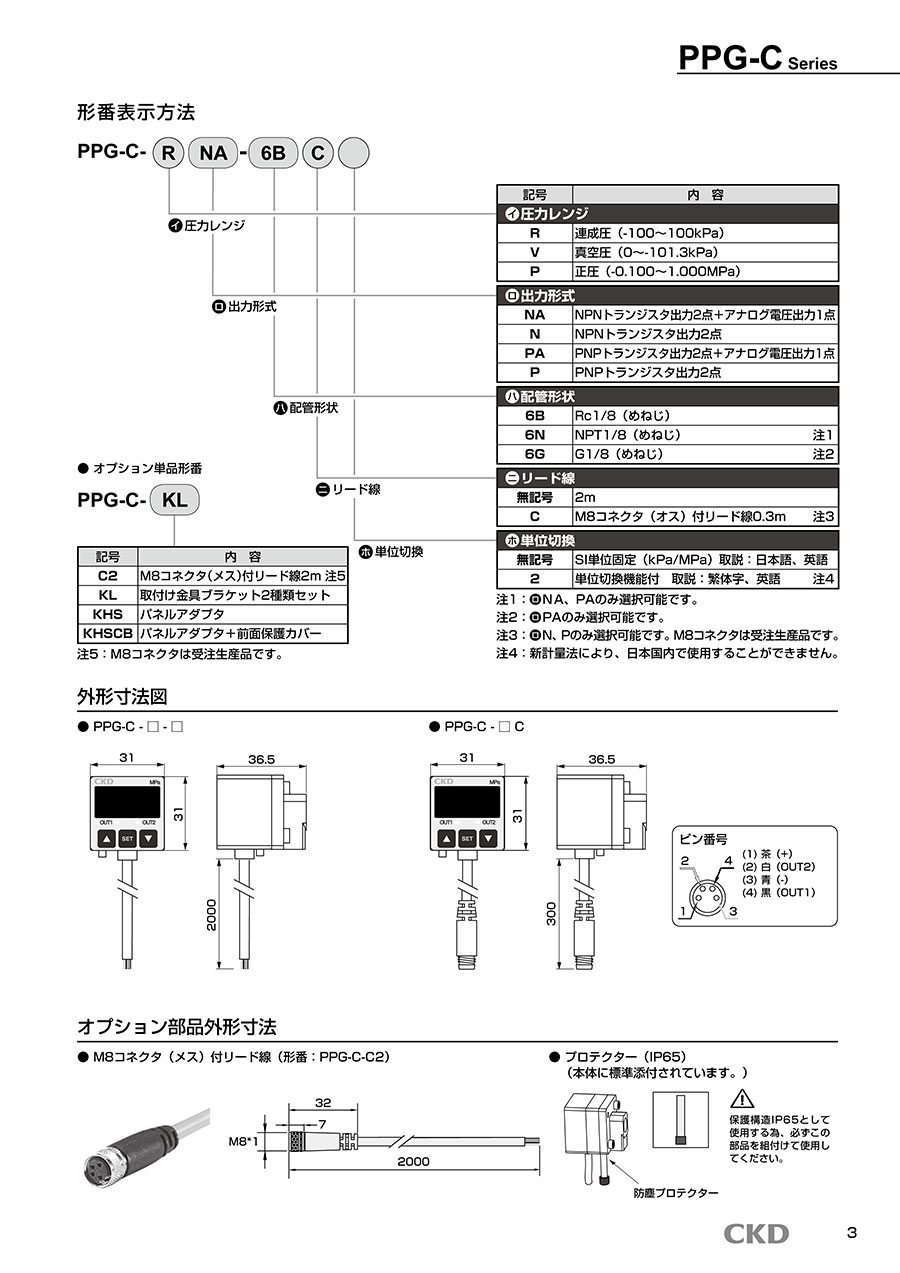

外形図
製品仕様
| 項目 | PPG-C-R | PPG-C-V | PPG-C-P | ||
|---|---|---|---|---|---|
| 定格圧力 | -100.0 ～ 100.0kPa | 0.0 ～ -101.3kPa | 0.000 ～ 1.000MPa | ||
| 設定圧力 | -100.0 ～ 100.0kPa | 10.0 ～ -101.3kPa | -0.100 ～ 1.000MPa | ||
| 耐圧力 | 300kPa | 1.5MPa | |||
| 適用流体 | 空気、非腐食性気体 | ||||
| 表示単位 | kPa | 0.1 | - | ||
| MPa | - | 0.001 | |||
| 電源電圧 | DC12 ～ 24V ± 10%、リップル（P-P） 10% 以下 | ||||
| 消費電流 | 55mA以下 | ||||
| スイッチ出力 |
| ||||
| 繰返し性（スイッチ出力） | ±0.2% F.S.±1digit 以下 | ||||
| ヒステリシス | ヒステリシスモード | 調整可能 | |||
| ウインドコンパレータ モード | Fixed（3digits） | ||||
| 応答時間 | 2.5ms以下（チャタリング防止：24ms、192ms and 768ms 選択可能） | ||||
| スイッチ出力負荷短絡保護 | 有 | ||||
| 表示 | 3 1/2桁LED表示（サンプリングレート：5回/秒） | ||||
| 表示精度 | ±2% F.S. ±1 digit 以下（基準温度：25 ±3℃） | ||||
| 表示灯 | OUT1=緑色、OUT2=赤色 | ||||
| アナログ出力 （PPG-C-□NA-□、 PPG-C-□PA-□） | アナログ電圧出力：1～5V ±5% F.S.以下 （定格圧力範囲） 直線性：±1% F.S.以下 | アナログ電圧出力：1～ 5V ±2.5% F.S.以下 （定格圧力範囲） 直線性：±1% F.S.以下 | |||
| 耐環境性 | 保護構造 | IP 65相当 | |||
| 周囲温度 | 使用：0℃～+50℃、保存：-20℃～+60℃（ただし、結露および氷結しないこと） | ||||
| 周囲湿度 | 使用／保存：35～85% RH（結露なきこと） | ||||
| 耐電圧 | AC1,000V、1分間（ケースとリード線間） | ||||
| 絶縁抵抗 | 50MΩ以下（DC500V、ケースとリード線間） | ||||
| 耐振動 | 複振幅1.5mm、10Hz-55Hz-10Hz1分間、X、Y、Z各方向2時間 | ||||
| 耐衝撃 | 980m/s2（100G）、X、Y、Z各方向3回 | ||||
| 温度特性 | ±2% F.S.以下（25℃基準）温度範囲0℃～+50℃ | ||||
| 接続口径 | 6B：RC1/8（めねじ）、6N：NPT1/8（めねじ）、6G：G1/8（めねじ） | ||||
| リード線 | 耐油ケーブル（0.15mm2） | ||||
| 質量 | 約105g（リード線2m）、約71g（M8 コネクタ） | ||||
表示部説明
使用例
取付説明
1. センサーの裏面に二つのポートがあります。
取り付けやすいポートを選んで圧力ポートとしてご使用ください。
2. 圧力が漏れないよう、使用しないポートをシール付きのプラグで塞いでください。
取り付けやすいポートを選んで圧力ポートとしてご使用ください。
2. 圧力が漏れないよう、使用しないポートをシール付きのプラグで塞いでください。
内部回路および接続方法
PPG-C-NA - □、- □
NPN出力+アナログ出力（1～5V）
NPN出力+アナログ出力（1～5V）
PPG-C-N - □ □
NPN出力2点
NPN出力2点
PPG-C-PA - □ - □
PNP出力+アナログ出力（1～5V）
PNP出力+アナログ出力（1～5V）
PPG-C-P - □ □
PNP出力2点
PNP出力2点
注意・禁止事項
プロテクター（IP65）
保護構造IP65として使用する為、必ずこの部品を組付けて使用してください。
（本体に標準添付されています。）
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
7,651円 ( 8,416円 ) | 4日目 |
8,293円 ( 9,122円 ) | 53日目 |
8,763円 ( 9,639円 ) | 4日目 |
8,293円 ( 9,122円 ) | 53日目 |
7,861円 ( 8,647円 ) | 4日目 |
8,312円 ( 9,143円 ) | 4日目 |
8,293円 ( 9,122円 ) | 53日目 |
8,293円 ( 9,122円 ) | 53日目 |
8,254円 ( 9,079円 ) | 4日目 |
8,312円 ( 9,143円 ) | 4日目 |
8,293円 ( 9,122円 ) | 53日目 |
7,861円 ( 8,647円 ) | 4日目 |
8,293円 ( 9,122円 ) | 53日目 |
8,293円 ( 9,122円 ) | 53日目 |
8,293円 ( 9,122円 ) | 53日目 |
8,254円 ( 9,079円 ) | 4日目 |
8,312円 ( 9,143円 ) | 4日目 |
8,293円 ( 9,122円 ) | 53日目 |
7,861円 ( 8,647円 ) | 4日目 |
8,293円 ( 9,122円 ) | 53日目 |
8,293円 ( 9,122円 ) | 53日目 |
8,293円 ( 9,122円 ) | 53日目 |
詳細情報
基本情報
デジタル表示付電子式圧力センサ PPG-Cシリーズです。
【特長】
・防塵・防水性能。
・海外対応（圧力単位切換可能）。
・アナログ電圧出力（NA、PAタイプ）。
・ヒステリシス調整可能。
