駿河精機

薄型クロスローラガイドステージ（KX）

カタログ |

一部SALE 2026/01/31まで
数量スライド割引

通常単価(税別): 153,430円～232,290円特別価格

税込単価: 168,773円～255,519円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：お見積り

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

「薄型×高剛性」を実現したクロスローラガイドステージ（X軸）です。【特長】・薄...

種類
X軸ステージ
モータ・モータ特性
5相ステッピングモータ高分解能
テーブル材質
アルミニウム
移動ガイド
クロスローラガイド
送り方式
ボールねじ
最高速度 (mm/sec)
10
一方向位置決め精度-単軸の場合- (μm)
5
運動の真直度-単軸の場合- (μm)
1
平行度 (μm)
30
センサ
リミット+原点
繰返し位置決め精度 (±μm)
0.2
ロストモーション (μm)
１
分解能
Full 1μm／Half 0.5μm／MS 0.05μm(1/20分割時)
バックラッシ (μm)
0.5

未確定：候補が320型番あります。

商品情報
型番リスト
詳細情報

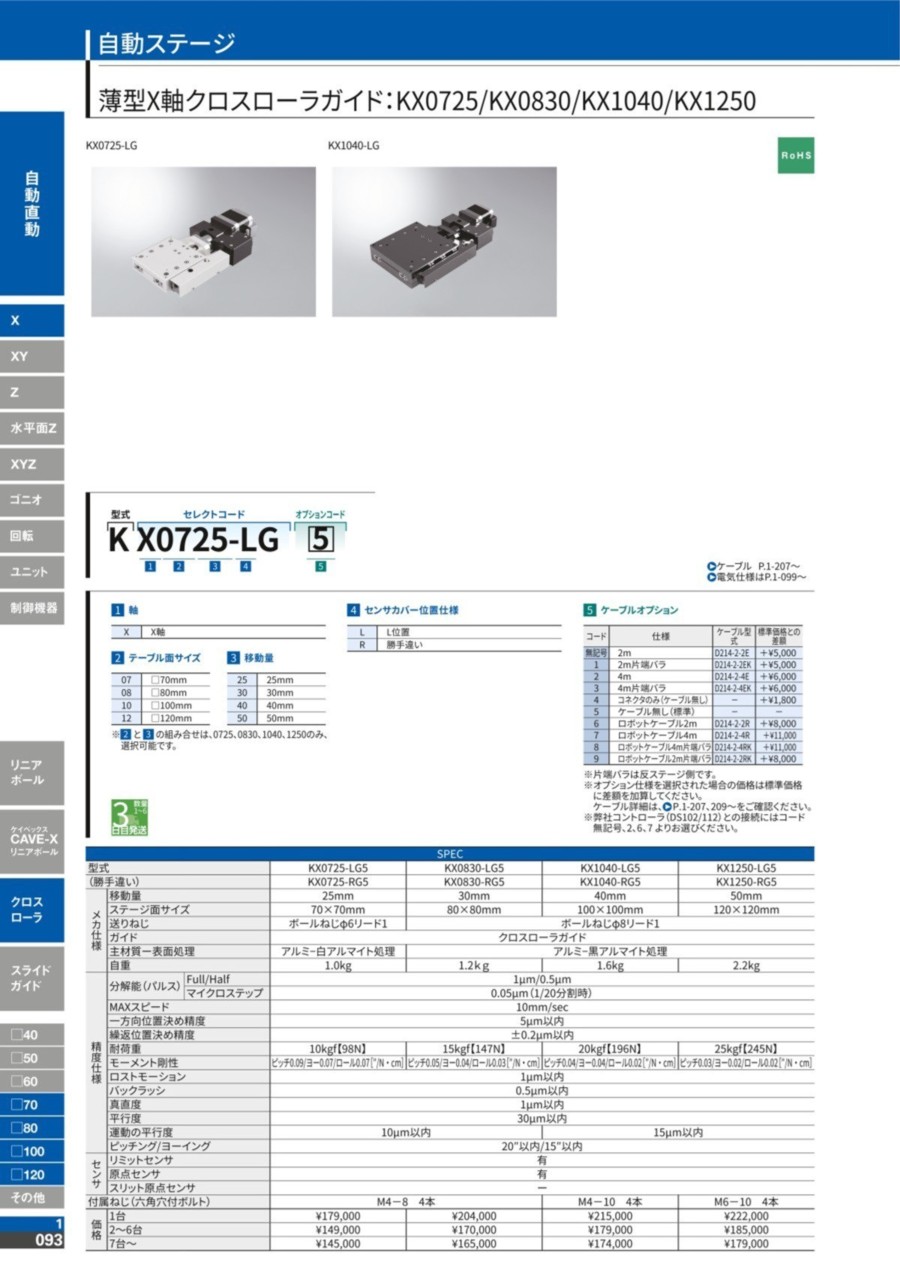

カタログ

商品情報

外形図

KX0725-LG

KX0725-R

KX0830-LG

KX0830-RG

KX1040-LG

KX1040-RG

KX1250-LG

KX1250-RG

製品仕様

型番			KX0725-LG5	KX0830-LG5	KX1040-LG5	KX1250-LG5
（勝手違い）			KX0725-RG5	KX0830-RG5	KX1040-RG5	KX1250-RG5
メカ仕様	移動量		25mm	30mm	40mm	50mm
	ステージ面サイズ		70×70mm	80×80mm	100×100mm	120×120mm
	送りねじ		ボールねじφ6リード1	ボールねじφ8リード1
	ガイド		クロスローラガイド
	主材質-表面処理		アルミ-白アルマイト処理	アルミ-黒アルマイト処理
	自重		1.0kg	1.2kg	1.6kg	2.2kg
精度仕様	分解能（パルス）	Full/Half	1μm/0.5μm
	分解能（パルス）	マイクロステップ	0.05μm（1/20分割時）
	MAXスピード		10mm/sec
	一方向位置決め精度		5μm以内
	繰返位置決め精度		±0.2μm以内
	耐荷重		10kgf【98N】	15kgf【147N】	20kgf【196N】	25kgf【245N】
	モーメント剛性		ピッチ0.09/ヨー0.07/ロール0.07［″/N・cm］	ピッチ0.05/ヨー0.04/ロール0.03［″/N・cm］	ピッチ0.04/ヨー0.04/ロール0.02［″/N・cm］	ピッチ0.03/ヨー0.02/ロール0.02［″/N・cm］
	ロストモーション		1μm以内
	バックラッシ		0.5μm以内
	真直度		1μm以内
	平行度		30μm以内
	運動の平行度		10μm以内		15μm以内
	ピッチング/ヨーイング		20″以内/15″以内
センサ	リミットセンサ		有
	原点センサ		有
	スリット原点センサ		-
付属ねじ（六角穴付ボルト）			M4-8 4本		M4-10 4本	M6-10 4本

型番リスト

表示件数

...

型番

テーブルサイズ長さ

(mm)

テーブルサイズ幅

(mm)

ステージ面高さ H

(mm)

移動量X軸(フルストローク)

(mm)

テーブル表面処理

耐荷重（範囲）

(N)

耐荷重

(N)

モーメント剛性（ピッチング）-単軸の場合-

("/N・cm)

モーメント剛性（ヨーイング）-単軸の場合-

("/N・cm)

モーメント剛性（ローリング）-単軸の場合-

("/N・cm)

センサカバー位置

運動の平行度

(μm)

グリース仕様

ケーブルオプション

自重

(kg)

付属品

RoHS?

最小発注数量

70	70	21	25	白アルマイト	50.1～100	98	0.09	0.07	0.07	L:L位置	10	無記号:標準グリース	無記号:標準ケーブル2m両端コネクタ	0.98	六角穴付ボルトM4-8 4本／標準ケーブル2m両端コネクタ	10	1個
70	70	21	25	白アルマイト	50.1～100	98	0.09	0.07	0.07	L:L位置	10	無記号:標準グリース	1:標準ケーブル2m片端バラ	0.98	六角穴付ボルトM4-8 4本／標準ケーブル2m片端バラ	10	1個
70	70	21	25	白アルマイト	50.1～100	98	0.09	0.07	0.07	L:L位置	10	J:クリーン環境用グリース(AFF)	1:標準ケーブル2m片端バラ	0.98	六角穴付ボルトM4-8 4本／標準ケーブル2m片端バラ	10	1個
70	70	21	25	白アルマイト	50.1～100	98	0.09	0.07	0.07	L:L位置	10	K:クリーン環境用グリース(LG2)	1:標準ケーブル2m片端バラ	0.98	六角穴付ボルトM4-8 4本／標準ケーブル2m片端バラ	10	1個
70	70	21	25	白アルマイト	50.1～100	98	0.09	0.07	0.07	L:L位置	10	L:真空向けグリース(フォンブリンYVAC2)	1:標準ケーブル2m片端バラ	0.98	六角穴付ボルトM4-8 4本／標準ケーブル2m片端バラ	10	1個
70	70	21	25	白アルマイト	50.1～100	98	0.09	0.07	0.07	L:L位置	10	無記号:標準グリース	2:標準ケーブル4m両端コネクタ	0.98	六角穴付ボルトM4-8 4本／標準ケーブル4m両端コネクタ	10	1個
70	70	21	25	白アルマイト	50.1～100	98	0.09	0.07	0.07	L:L位置	10	J:クリーン環境用グリース(AFF)	2:標準ケーブル4m両端コネクタ	0.98	六角穴付ボルトM4-8 4本／標準ケーブル4m両端コネクタ	10	1個
70	70	21	25	白アルマイト	50.1～100	98	0.09	0.07	0.07	L:L位置	10	K:クリーン環境用グリース(LG2)	2:標準ケーブル4m両端コネクタ	0.98	六角穴付ボルトM4-8 4本／標準ケーブル4m両端コネクタ	10	1個
70	70	21	25	白アルマイト	50.1～100	98	0.09	0.07	0.07	L:L位置	10	L:真空向けグリース(フォンブリンYVAC2)	2:標準ケーブル4m両端コネクタ	0.98	六角穴付ボルトM4-8 4本／標準ケーブル4m両端コネクタ	10	1個
70	70	21	25	白アルマイト	50.1～100	98	0.09	0.07	0.07	L:L位置	10	無記号:標準グリース	3:標準ケーブル4m片端バラ	0.98	六角穴付ボルトM4-8 4本／標準ケーブル4m片端バラ	10	1個
70	70	21	25	白アルマイト	50.1～100	98	0.09	0.07	0.07	L:L位置	10	J:クリーン環境用グリース(AFF)	3:標準ケーブル4m片端バラ	0.98	六角穴付ボルトM4-8 4本／標準ケーブル4m片端バラ	10	1個
70	70	21	25	白アルマイト	50.1～100	98	0.09	0.07	0.07	L:L位置	10	K:クリーン環境用グリース(LG2)	3:標準ケーブル4m片端バラ	0.98	六角穴付ボルトM4-8 4本／標準ケーブル4m片端バラ	10	1個
70	70	21	25	白アルマイト	50.1～100	98	0.09	0.07	0.07	L:L位置	10	L:真空向けグリース(フォンブリンYVAC2)	3:標準ケーブル4m片端バラ	0.98	六角穴付ボルトM4-8 4本／標準ケーブル4m片端バラ	10	1個
70	70	21	25	白アルマイト	50.1～100	98	0.09	0.07	0.07	L:L位置	10	無記号:標準グリース	4:コネクタのみ	0.98	六角穴付ボルトM4-8 4本／コネクタのみ	10	1個
70	70	21	25	白アルマイト	50.1～100	98	0.09	0.07	0.07	L:L位置	10	J:クリーン環境用グリース(AFF)	4:コネクタのみ	0.98	六角穴付ボルトM4-8 4本／コネクタのみ	10	1個
70	70	21	25	白アルマイト	50.1～100	98	0.09	0.07	0.07	L:L位置	10	K:クリーン環境用グリース(LG2)	4:コネクタのみ	0.98	六角穴付ボルトM4-8 4本／コネクタのみ	10	1個
70	70	21	25	白アルマイト	50.1～100	98	0.09	0.07	0.07	L:L位置	10	L:真空向けグリース(フォンブリンYVAC2)	4:コネクタのみ	0.98	六角穴付ボルトM4-8 4本／コネクタのみ	10	1個
70	70	21	25	白アルマイト	50.1～100	98	0.09	0.07	0.07	L:L位置	10	無記号:標準グリース	5:ケーブルなし	0.98	六角穴付ボルトM4-8 4本	10	1個
70	70	21	25	白アルマイト	50.1～100	98	0.09	0.07	0.07	L:L位置	10	J:クリーン環境用グリース(AFF)	5:ケーブルなし	0.98	六角穴付ボルトM4-8 4本	10	1個
70	70	21	25	白アルマイト	50.1～100	98	0.09	0.07	0.07	L:L位置	10	K:クリーン環境用グリース(LG2)	5:ケーブルなし	0.98	六角穴付ボルトM4-8 4本	10	1個
70	70	21	25	白アルマイト	50.1～100	98	0.09	0.07	0.07	L:L位置	10	L:真空向けグリース(フォンブリンYVAC2)	5:ケーブルなし	0.98	六角穴付ボルトM4-8 4本	10	1個
70	70	21	25	白アルマイト	50.1～100	98	0.09	0.07	0.07	L:L位置	10	無記号:標準グリース	6:ロボットケーブル2m両端コネクタ	0.98	六角穴付ボルトM4-8 4本／ロボットケーブル2m両端コネクタ	10	1個
70	70	21	25	白アルマイト	50.1～100	98	0.09	0.07	0.07	L:L位置	10	J:クリーン環境用グリース(AFF)	6:ロボットケーブル2m両端コネクタ	0.98	六角穴付ボルトM4-8 4本／ロボットケーブル2m両端コネクタ	10	1個
70	70	21	25	白アルマイト	50.1～100	98	0.09	0.07	0.07	L:L位置	10	K:クリーン環境用グリース(LG2)	6:ロボットケーブル2m両端コネクタ	0.98	六角穴付ボルトM4-8 4本／ロボットケーブル2m両端コネクタ	10	1個
70	70	21	25	白アルマイト	50.1～100	98	0.09	0.07	0.07	L:L位置	10	L:真空向けグリース(フォンブリンYVAC2)	6:ロボットケーブル2m両端コネクタ	0.98	六角穴付ボルトM4-8 4本／ロボットケーブル2m両端コネクタ	10	1個
70	70	21	25	白アルマイト	50.1～100	98	0.09	0.07	0.07	L:L位置	10	無記号:標準グリース	7:ロボットケーブル4m両端コネクタ	0.98	六角穴付ボルトM4-8 4本／ロボットケーブル4m両端コネクタ	10	1個
70	70	21	25	白アルマイト	50.1～100	98	0.09	0.07	0.07	L:L位置	10	J:クリーン環境用グリース(AFF)	7:ロボットケーブル4m両端コネクタ	0.98	六角穴付ボルトM4-8 4本／ロボットケーブル4m両端コネクタ	10	1個
70	70	21	25	白アルマイト	50.1～100	98	0.09	0.07	0.07	L:L位置	10	K:クリーン環境用グリース(LG2)	7:ロボットケーブル4m両端コネクタ	0.98	六角穴付ボルトM4-8 4本／ロボットケーブル4m両端コネクタ	10	1個
70	70	21	25	白アルマイト	50.1～100	98	0.09	0.07	0.07	L:L位置	10	L:真空向けグリース(フォンブリンYVAC2)	7:ロボットケーブル4m両端コネクタ	0.98	六角穴付ボルトM4-8 4本／ロボットケーブル4m両端コネクタ	10	1個
70	70	21	25	白アルマイト	50.1～100	98	0.09	0.07	0.07	L:L位置	10	無記号:標準グリース	8:ロボットケーブル4m片端バラ	0.98	六角穴付ボルトM4-8 4本／ロボットケーブル4m片端バラ	10	1個
70	70	21	25	白アルマイト	50.1～100	98	0.09	0.07	0.07	L:L位置	10	J:クリーン環境用グリース(AFF)	8:ロボットケーブル4m片端バラ	0.98	六角穴付ボルトM4-8 4本／ロボットケーブル4m片端バラ	10	1個
70	70	21	25	白アルマイト	50.1～100	98	0.09	0.07	0.07	L:L位置	10	K:クリーン環境用グリース(LG2)	8:ロボットケーブル4m片端バラ	0.98	六角穴付ボルトM4-8 4本／ロボットケーブル4m片端バラ	10	1個
70	70	21	25	白アルマイト	50.1～100	98	0.09	0.07	0.07	L:L位置	10	L:真空向けグリース(フォンブリンYVAC2)	8:ロボットケーブル4m片端バラ	0.98	六角穴付ボルトM4-8 4本／ロボットケーブル4m片端バラ	10	1個
70	70	21	25	白アルマイト	50.1～100	98	0.09	0.07	0.07	L:L位置	10	無記号:標準グリース	9:ロボットケーブル2m片端バラ	0.98	六角穴付ボルトM4-8 4本／ロボットケーブル2m片端バラ	10	1個
70	70	21	25	白アルマイト	50.1～100	98	0.09	0.07	0.07	L:L位置	10	J:クリーン環境用グリース(AFF)	9:ロボットケーブル2m片端バラ	0.98	六角穴付ボルトM4-8 4本／ロボットケーブル2m片端バラ	10	1個
70	70	21	25	白アルマイト	50.1～100	98	0.09	0.07	0.07	L:L位置	10	K:クリーン環境用グリース(LG2)	9:ロボットケーブル2m片端バラ	0.98	六角穴付ボルトM4-8 4本／ロボットケーブル2m片端バラ	10	1個
70	70	21	25	白アルマイト	50.1～100	98	0.09	0.07	0.07	L:L位置	10	L:真空向けグリース(フォンブリンYVAC2)	9:ロボットケーブル2m片端バラ	0.98	六角穴付ボルトM4-8 4本／ロボットケーブル2m片端バラ	10	1個
70	70	21	25	白アルマイト	50.1～100	98	0.09	0.07	0.07	L:L位置	10	J:クリーン環境用グリース(AFF)	無記号:標準ケーブル2m両端コネクタ	0.98	六角穴付ボルトM4-8 4本／標準ケーブル2m両端コネクタ	10	1個
70	70	21	25	白アルマイト	50.1～100	98	0.09	0.07	0.07	L:L位置	10	K:クリーン環境用グリース(LG2)	無記号:標準ケーブル2m両端コネクタ	0.98	六角穴付ボルトM4-8 4本／標準ケーブル2m両端コネクタ	10	1個
70	70	21	25	白アルマイト	50.1～100	98	0.09	0.07	0.07	L:L位置	10	L:真空向けグリース(フォンブリンYVAC2)	無記号:標準ケーブル2m両端コネクタ	0.98	六角穴付ボルトM4-8 4本／標準ケーブル2m両端コネクタ	10	1個
70	70	21	25	白アルマイト	50.1～100	98	0.09	0.07	0.07	R:勝手違い	10	無記号:標準グリース	無記号:標準ケーブル2m両端コネクタ	0.98	六角穴付ボルトM4-8 4本／標準ケーブル2m両端コネクタ	10	1個
70	70	21	25	白アルマイト	50.1～100	98	0.09	0.07	0.07	R:勝手違い	10	無記号:標準グリース	1:標準ケーブル2m片端バラ	0.98	六角穴付ボルトM4-8 4本／標準ケーブル2m片端バラ	10	1個
70	70	21	25	白アルマイト	50.1～100	98	0.09	0.07	0.07	R:勝手違い	10	J:クリーン環境用グリース(AFF)	1:標準ケーブル2m片端バラ	0.98	六角穴付ボルトM4-8 4本／標準ケーブル2m片端バラ	10	1個
70	70	21	25	白アルマイト	50.1～100	98	0.09	0.07	0.07	R:勝手違い	10	K:クリーン環境用グリース(LG2)	1:標準ケーブル2m片端バラ	0.98	六角穴付ボルトM4-8 4本／標準ケーブル2m片端バラ	10	1個
70	70	21	25	白アルマイト	50.1～100	98	0.09	0.07	0.07	R:勝手違い	10	L:真空向けグリース(フォンブリンYVAC2)	1:標準ケーブル2m片端バラ	0.98	六角穴付ボルトM4-8 4本／標準ケーブル2m片端バラ	10	1個
70	70	21	25	白アルマイト	50.1～100	98	0.09	0.07	0.07	R:勝手違い	10	無記号:標準グリース	2:標準ケーブル4m両端コネクタ	0.98	六角穴付ボルトM4-8 4本／標準ケーブル4m両端コネクタ	10	1個
70	70	21	25	白アルマイト	50.1～100	98	0.09	0.07	0.07	R:勝手違い	10	J:クリーン環境用グリース(AFF)	2:標準ケーブル4m両端コネクタ	0.98	六角穴付ボルトM4-8 4本／標準ケーブル4m両端コネクタ	10	1個
70	70	21	25	白アルマイト	50.1～100	98	0.09	0.07	0.07	R:勝手違い	10	K:クリーン環境用グリース(LG2)	2:標準ケーブル4m両端コネクタ	0.98	六角穴付ボルトM4-8 4本／標準ケーブル4m両端コネクタ	10	1個
70	70	21	25	白アルマイト	50.1～100	98	0.09	0.07	0.07	R:勝手違い	10	L:真空向けグリース(フォンブリンYVAC2)	2:標準ケーブル4m両端コネクタ	0.98	六角穴付ボルトM4-8 4本／標準ケーブル4m両端コネクタ	10	1個
70	70	21	25	白アルマイト	50.1～100	98	0.09	0.07	0.07	R:勝手違い	10	無記号:標準グリース	3:標準ケーブル4m片端バラ	0.98	六角穴付ボルトM4-8 4本／標準ケーブル4m片端バラ	10	1個
70	70	21	25	白アルマイト	50.1～100	98	0.09	0.07	0.07	R:勝手違い	10	J:クリーン環境用グリース(AFF)	3:標準ケーブル4m片端バラ	0.98	六角穴付ボルトM4-8 4本／標準ケーブル4m片端バラ	10	1個
70	70	21	25	白アルマイト	50.1～100	98	0.09	0.07	0.07	R:勝手違い	10	K:クリーン環境用グリース(LG2)	3:標準ケーブル4m片端バラ	0.98	六角穴付ボルトM4-8 4本／標準ケーブル4m片端バラ	10	1個
70	70	21	25	白アルマイト	50.1～100	98	0.09	0.07	0.07	R:勝手違い	10	L:真空向けグリース(フォンブリンYVAC2)	3:標準ケーブル4m片端バラ	0.98	六角穴付ボルトM4-8 4本／標準ケーブル4m片端バラ	10	1個
70	70	21	25	白アルマイト	50.1～100	98	0.09	0.07	0.07	R:勝手違い	10	無記号:標準グリース	4:コネクタのみ	0.98	六角穴付ボルトM4-8 4本／コネクタのみ	10	1個
70	70	21	25	白アルマイト	50.1～100	98	0.09	0.07	0.07	R:勝手違い	10	J:クリーン環境用グリース(AFF)	4:コネクタのみ	0.98	六角穴付ボルトM4-8 4本／コネクタのみ	10	1個
70	70	21	25	白アルマイト	50.1～100	98	0.09	0.07	0.07	R:勝手違い	10	K:クリーン環境用グリース(LG2)	4:コネクタのみ	0.98	六角穴付ボルトM4-8 4本／コネクタのみ	10	1個
70	70	21	25	白アルマイト	50.1～100	98	0.09	0.07	0.07	R:勝手違い	10	L:真空向けグリース(フォンブリンYVAC2)	4:コネクタのみ	0.98	六角穴付ボルトM4-8 4本／コネクタのみ	10	1個
70	70	21	25	白アルマイト	50.1～100	98	0.09	0.07	0.07	R:勝手違い	10	無記号:標準グリース	5:ケーブルなし	0.98	六角穴付ボルトM4-8 4本	10	1個
70	70	21	25	白アルマイト	50.1～100	98	0.09	0.07	0.07	R:勝手違い	10	J:クリーン環境用グリース(AFF)	5:ケーブルなし	0.98	六角穴付ボルトM4-8 4本	10	1個
70	70	21	25	白アルマイト	50.1～100	98	0.09	0.07	0.07	R:勝手違い	10	K:クリーン環境用グリース(LG2)	5:ケーブルなし	0.98	六角穴付ボルトM4-8 4本	10	1個

通常単価(税別) (税込単価)	通常出荷日

157,710円145,093円 ( 159,602円 )	お見積り
157,710円145,093円 ( 159,602円 )	お見積り
181,710円167,173円 ( 183,890円 )	お見積り
183,430円168,755円 ( 185,631円 )	お見積り
190,290円175,066円 ( 192,573円 )	お見積り
158,570円145,884円 ( 160,472円 )	お見積り
182,570円167,964円 ( 184,760円 )	お見積り
184,290円169,546円 ( 186,501円 )	お見積り
191,140円175,848円 ( 193,433円 )	お見積り
158,570円145,884円 ( 160,472円 )	お見積り
182,570円167,964円 ( 184,760円 )	お見積り
184,290円169,546円 ( 186,501円 )	お見積り
191,140円175,848円 ( 193,433円 )	お見積り
154,970円142,572円 ( 156,829円 )	お見積り
178,970円164,652円 ( 181,117円 )	お見積り
180,690円166,234円 ( 182,857円 )	お見積り
187,540円172,536円 ( 189,790円 )	お見積り
153,430円 ( 168,773円 )	お見積り
177,430円163,235円 ( 179,559円 )	お見積り
179,140円164,808円 ( 181,289円 )	お見積り
186,000円171,120円 ( 188,232円 )	お見積り
160,290円147,466円 ( 162,213円 )	お見積り
184,290円169,546円 ( 186,501円 )	お見積り
186,000円171,120円 ( 188,232円 )	お見積り
192,860円177,431円 ( 195,174円 )	お見積り
162,860円149,831円 ( 164,814円 )	お見積り
186,860円171,911円 ( 189,102円 )	お見積り
188,570円173,484円 ( 190,832円 )	お見積り
195,430円179,795円 ( 197,775円 )	お見積り
162,860円149,831円 ( 164,814円 )	お見積り
186,860円171,911円 ( 189,102円 )	お見積り
188,570円173,484円 ( 190,832円 )	お見積り
195,430円179,795円 ( 197,775円 )	お見積り
160,290円147,466円 ( 162,213円 )	お見積り
184,290円169,546円 ( 186,501円 )	お見積り
186,000円171,120円 ( 188,232円 )	お見積り
192,860円177,431円 ( 195,174円 )	お見積り
181,710円167,173円 ( 183,890円 )	お見積り
183,430円168,755円 ( 185,631円 )	お見積り
190,290円175,066円 ( 192,573円 )	お見積り
157,710円145,093円 ( 159,602円 )	お見積り
157,710円145,093円 ( 159,602円 )	お見積り
181,710円167,173円 ( 183,890円 )	お見積り
183,430円168,755円 ( 185,631円 )	お見積り
190,290円175,066円 ( 192,573円 )	お見積り
158,570円145,884円 ( 160,472円 )	お見積り
182,570円167,964円 ( 184,760円 )	お見積り
184,290円169,546円 ( 186,501円 )	お見積り
191,140円175,848円 ( 193,433円 )	お見積り
158,570円145,884円 ( 160,472円 )	お見積り
182,570円167,964円 ( 184,760円 )	お見積り
184,290円169,546円 ( 186,501円 )	お見積り
191,140円175,848円 ( 193,433円 )	お見積り
154,970円142,572円 ( 156,829円 )	お見積り
178,970円164,652円 ( 181,117円 )	お見積り
180,690円166,234円 ( 182,857円 )	お見積り
187,540円172,536円 ( 189,790円 )	お見積り
153,430円141,155円 ( 155,271円 )	お見積り
177,430円163,235円 ( 179,559円 )	お見積り
179,140円164,808円 ( 181,289円 )	お見積り

...

基本情報

基本情報

「薄型×高剛性」を実現したクロスローラガイドステージ（X軸）です。【特長】・薄　型：従来のクロスローラガイドステージより薄型
・高耐荷重：薄型筐体でありながら高剛性で最大耐荷重25㎏まで積載可能
・優れた直進性：真直度1μmと優れた直進性を実現
【豊富なラインアップ】・ストローク選択： 25、30、40、50mmストロークから選択可能
・センサカバー位置選択：センサカバー位置が左右選択可能
【用途】・カメラ、顕微鏡、センサ、光学部品の精密調整
・半導体や計測器関連の生産、組立、検査工程の位置決め

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
