駿河精機

クロスローラガイドステージ（KS101）

カタログ |

一部SALE 2026/01/31まで
数量スライド割引

通常単価(税別): 159,430円～302,720円特別価格

税込単価: 175,373円～332,992円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：4 日目～

「軽量×高精度位置決め」を実現したクロスローラガイドステージ（X軸）です。【特...

種類
X軸ステージ
テーブル材質
アルミニウム
移動ガイド
クロスローラガイド
送り方式
ボールねじ
テーブルサイズ長さ (mm)
70
テーブルサイズ幅 (mm)
60
ステージ面高さ H (mm)
30
移動量X軸(フルストローク) (mm)
30
テーブル表面処理
黒アルマイト
耐荷重（範囲） (N)
30.1～50
耐荷重 (N)
49
一方向位置決め精度-単軸の場合- (μm)
5
運動の真直度-単軸の場合- (μm)
3
平行度 (μm)
30
モーメント剛性（ピッチング）-単軸の場合- ("/N・cm)
0.15
モーメント剛性（ヨーイング）-単軸の場合- ("/N・cm)
0.08
モーメント剛性（ローリング）-単軸の場合- ("/N・cm)
0.07
センサ
リミット+原点
繰返し位置決め精度 (±μm)
0.2
ロストモーション (μm)
1
運動の平行度 (μm)
10
バックラッシ (μm)
0.5

未確定：候補が224型番あります。

商品情報
型番リスト
詳細情報

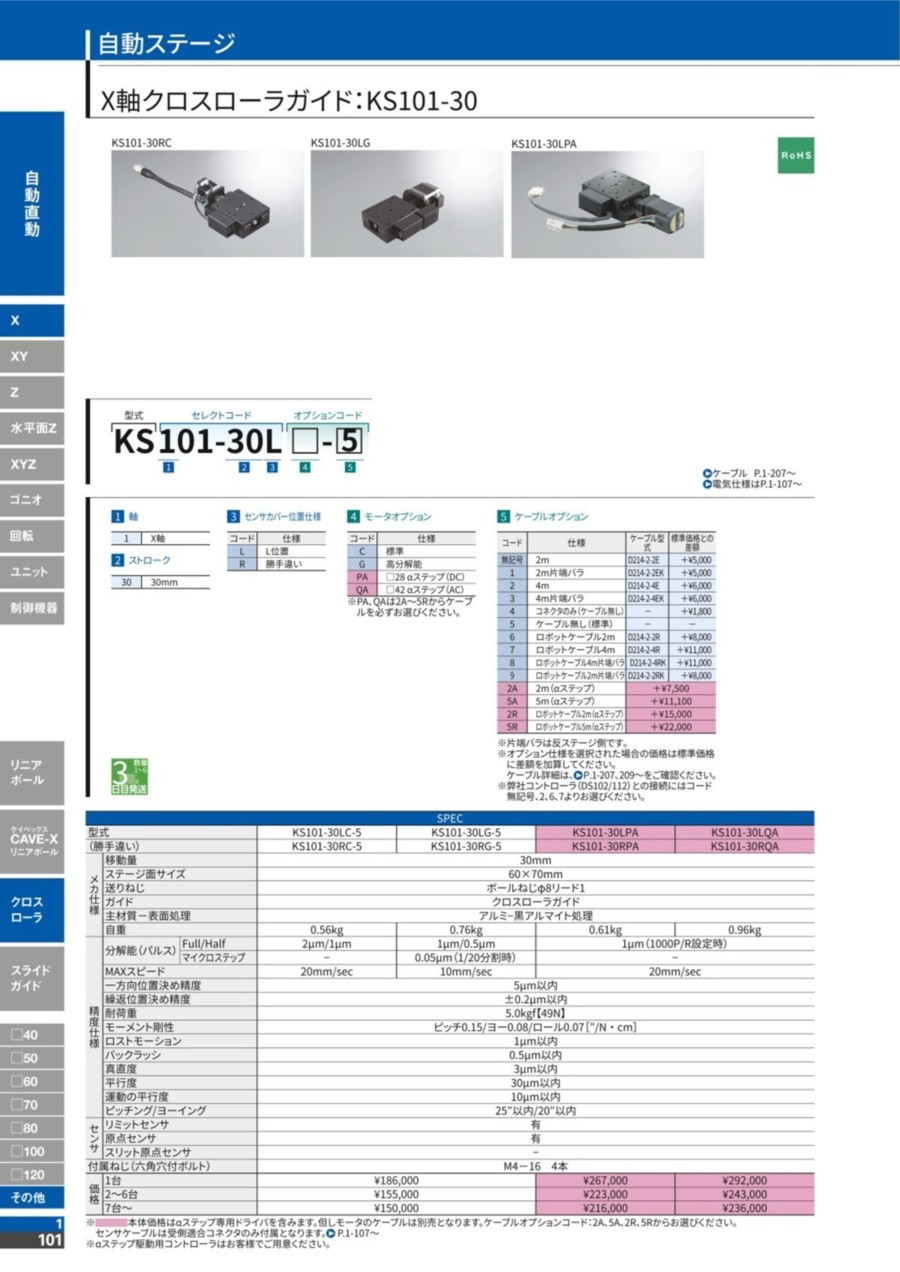

カタログ

商品情報

外形図

KS101-30LC

KS101-30RC

KS101-30LG

KS101-30LPA

KS101-30LQA

製品仕様

型番	-		KS101-30LC-5	KS101-30LG-5	KS101-30LPA	KS101-30LQA
型番	勝手違い		KS101-30RC-5	KS101-30RG-5	KS101-30RPA	KS101-30RQA
メカ仕様	移動量		30mm
	ステージ面サイズ		60×70mm
	送りねじ		ボールねじφ8リード1
	ガイド		クロスローラガイド
	主材質/表面処理		アルミ/黒アルマイト処理
	自重		0.56kg	0.76kg	0.61kg	0.96kg
精度仕様	分解能（パルス）	Full/Half	2μm/1μm	1μm/0.5μm	1μm（1,000P/R設定時）
	分解能（パルス）	マイクロステップ	-	0.05μm（1/20分割時）	-
	MAXスピード		20mm/sec	10mm/sec	20mm/sec
	一方向位置決め精度		5μm以内
	繰返位置決め精度		±0.2μm以内
	耐荷重		5.0kgf【49N】
	モーメント剛性		ピッチ0.15/ヨー0.08/ロール0.07［"/N・cm］
	ロストモーション		1μm以内
	バックラッシ		0.5μm以内
	真直度		3μm以内
	平行度		30μm以内
	運動の平行度		10μm以内
	ピッチング/ヨーイング		25"以内/20"以内
付属ねじ（六角穴付ボルト）			M4-16 4本

※センサケーブルは受側適合コネクタのみ付属となります。
※αステップ駆動用コントローラはお客様でご用意ください。

製品仕様

型番		KS101-30LC	KS101-30LG	KS101-30LPA	KS101-30LQA
型番		KS101-30RC	KS101-30RG	KS101-30RPA	KS101-30RQA
モータ	タイプ	5相ステッピングモータ 0.75A/相（オリエンタルモーター）		αステップモータ（オリエンタルモーター）
	ステップ角	0.72°	0.36°	0.36°（1,000P/R設定時）
	ドライバ型番	※下記参照		ARD-K	ARD-A
コネクタ	型番	HR10A-10R-12P（73c（ヒロセ電機（株））		172211-6（タイコエレクトロニクスジャパン（同））
	受側適合コネクタ	HR10A-10P-12S（73）（ヒロセ電機（株））		171822-6（タイコエレクトロニクスジャパン（同））
	コンタクト型番	-		170430-1（タイコエレクトロニクスジャパン（同））
	受側適合コンタクト型	-		170205-1（タイコエレクトロニクスジャパン（同））
センサ	リミットセンサ	有
	原点センサ	有
	スリット原点センサ	-
	型番	フォトマイクロセンサ PM-□25（パナソニックデバイスSUNX（株））
	電源電圧	DC5～24V以下 ±10%
	消費電流	45mA以下（1センサ当たり 15mA以下）
	制御出力	NPNオープンコレクタ出力 DC30V以下50mA以下残留電圧2V以下（負荷電流50mA時）残留電圧1V以下（負荷電流16mA時）
	出力理論	検出（遮光）時：出力トランジスタOFF（非導通）

※推奨ドライバ：SD5107P3-A22/CRD5107P/DFC5107P/RKD507-A

ステージの使用環境について

使用環境：10～50℃、20～70%RH（非結露）
推奨使用環境：22±5℃、20～70%RH（非結露）

ステージの種類、設置条件・動作条件・性能など、多岐にわたる条件により、ご使用頂ける温度が変わります。
※次のような場所での使用は避けてください。

ほこりや粉塵（特に金属粉）の多いところ
火気に近いところ
水や油がかかるところ
塩分、有機溶剤が多いところ
直射日光、輻射熱があたるところ
腐食性ガス、可燃性ガスが発生するところ
振動や衝撃が伝わるところ

付属ねじについて

駿河精機で標準としている取付け用の六角穴付キャップボルト（一部十字ナベ小ねじ）が付属しています。

型番リスト

表示件数

型番

モータ・モータ特性

最高速度

(mm/sec)

センサカバー位置

グリース仕様

ケーブルオプション

分解能

自重

(kg)

付属品

RoHS?

最小発注数量

5相ステッピングモータ標準	20	L:L位置	無記号:標準グリース	無記号:標準ケーブル2m両端コネクタ	Full 2μm／Half 1μm	0.56	六角穴付ボルトM4-16 4本／標準ケーブル2m両端コネクタ	10	1個
5相ステッピングモータ標準	20	L:L位置	無記号:標準グリース	1:標準ケーブル2m片端バラ	Full 2μm／Half 1μm	0.56	六角穴付ボルトM4-16 4本／標準ケーブル2m片端バラ	10	1個
5相ステッピングモータ標準	20	L:L位置	J:クリーン環境用グリース(AFF)	1:標準ケーブル2m片端バラ	Full 2μm／Half 1μm	0.56	六角穴付ボルトM4-16 4本／標準ケーブル2m片端バラ	10	1個
5相ステッピングモータ標準	20	L:L位置	K:クリーン環境用グリース(LG2)	1:標準ケーブル2m片端バラ	Full 2μm／Half 1μm	0.56	六角穴付ボルトM4-16 4本／標準ケーブル2m片端バラ	10	1個
5相ステッピングモータ標準	20	L:L位置	L:真空向けグリース(フォンブリンYVAC2)	1:標準ケーブル2m片端バラ	Full 2μm／Half 1μm	0.56	六角穴付ボルトM4-16 4本／標準ケーブル2m片端バラ	10	1個
5相ステッピングモータ標準	20	L:L位置	無記号:標準グリース	2:標準ケーブル4m両端コネクタ	Full 2μm／Half 1μm	0.56	六角穴付ボルトM4-16 4本／標準ケーブル4m両端コネクタ	10	1個
5相ステッピングモータ標準	20	L:L位置	J:クリーン環境用グリース(AFF)	2:標準ケーブル4m両端コネクタ	Full 2μm／Half 1μm	0.56	六角穴付ボルトM4-16 4本／標準ケーブル4m両端コネクタ	10	1個
5相ステッピングモータ標準	20	L:L位置	K:クリーン環境用グリース(LG2)	2:標準ケーブル4m両端コネクタ	Full 2μm／Half 1μm	0.56	六角穴付ボルトM4-16 4本／標準ケーブル4m両端コネクタ	10	1個
5相ステッピングモータ標準	20	L:L位置	L:真空向けグリース(フォンブリンYVAC2)	2:標準ケーブル4m両端コネクタ	Full 2μm／Half 1μm	0.56	六角穴付ボルトM4-16 4本／標準ケーブル4m両端コネクタ	10	1個
5相ステッピングモータ標準	20	L:L位置	無記号:標準グリース	3:標準ケーブル4m片端バラ	Full 2μm／Half 1μm	0.56	六角穴付ボルトM4-16 4本／標準ケーブル4m片端バラ	10	1個
5相ステッピングモータ標準	20	L:L位置	J:クリーン環境用グリース(AFF)	3:標準ケーブル4m片端バラ	Full 2μm／Half 1μm	0.56	六角穴付ボルトM4-16 4本／標準ケーブル4m片端バラ	10	1個
5相ステッピングモータ標準	20	L:L位置	K:クリーン環境用グリース(LG2)	3:標準ケーブル4m片端バラ	Full 2μm／Half 1μm	0.56	六角穴付ボルトM4-16 4本／標準ケーブル4m片端バラ	10	1個
5相ステッピングモータ標準	20	L:L位置	L:真空向けグリース(フォンブリンYVAC2)	3:標準ケーブル4m片端バラ	Full 2μm／Half 1μm	0.56	六角穴付ボルトM4-16 4本／標準ケーブル4m片端バラ	10	1個
5相ステッピングモータ標準	20	L:L位置	無記号:標準グリース	4:コネクタのみ	Full 2μm／Half 1μm	0.56	六角穴付ボルトM4-16 4本／コネクタのみ	10	1個
5相ステッピングモータ標準	20	L:L位置	J:クリーン環境用グリース(AFF)	4:コネクタのみ	Full 2μm／Half 1μm	0.56	六角穴付ボルトM4-16 4本／コネクタのみ	10	1個
5相ステッピングモータ標準	20	L:L位置	K:クリーン環境用グリース(LG2)	4:コネクタのみ	Full 2μm／Half 1μm	0.56	六角穴付ボルトM4-16 4本／コネクタのみ	10	1個
5相ステッピングモータ標準	20	L:L位置	L:真空向けグリース(フォンブリンYVAC2)	4:コネクタのみ	Full 2μm／Half 1μm	0.56	六角穴付ボルトM4-16 4本／コネクタのみ	10	1個
5相ステッピングモータ標準	20	L:L位置	無記号:標準グリース	5:ケーブルなし	Full 2μm／Half 1μm	0.56	六角穴付ボルトM4-16 4本	10	1個
5相ステッピングモータ標準	20	L:L位置	J:クリーン環境用グリース(AFF)	5:ケーブルなし	Full 2μm／Half 1μm	0.56	六角穴付ボルトM4-16 4本	10	1個
5相ステッピングモータ標準	20	L:L位置	K:クリーン環境用グリース(LG2)	5:ケーブルなし	Full 2μm／Half 1μm	0.56	六角穴付ボルトM4-16 4本	10	1個
5相ステッピングモータ標準	20	L:L位置	L:真空向けグリース(フォンブリンYVAC2)	5:ケーブルなし	Full 2μm／Half 1μm	0.56	六角穴付ボルトM4-16 4本	10	1個
5相ステッピングモータ標準	20	L:L位置	無記号:標準グリース	6:ロボットケーブル2m両端コネクタ	Full 2μm／Half 1μm	0.56	六角穴付ボルトM4-16 4本／ロボットケーブル2m両端コネクタ	10	1個
5相ステッピングモータ標準	20	L:L位置	J:クリーン環境用グリース(AFF)	6:ロボットケーブル2m両端コネクタ	Full 2μm／Half 1μm	0.56	六角穴付ボルトM4-16 4本／ロボットケーブル2m両端コネクタ	10	1個
5相ステッピングモータ標準	20	L:L位置	K:クリーン環境用グリース(LG2)	6:ロボットケーブル2m両端コネクタ	Full 2μm／Half 1μm	0.56	六角穴付ボルトM4-16 4本／ロボットケーブル2m両端コネクタ	10	1個
5相ステッピングモータ標準	20	L:L位置	L:真空向けグリース(フォンブリンYVAC2)	6:ロボットケーブル2m両端コネクタ	Full 2μm／Half 1μm	0.56	六角穴付ボルトM4-16 4本／ロボットケーブル2m両端コネクタ	10	1個
5相ステッピングモータ標準	20	L:L位置	無記号:標準グリース	7:ロボットケーブル4m両端コネクタ	Full 2μm／Half 1μm	0.56	六角穴付ボルトM4-16 4本／ロボットケーブル4m両端コネクタ	10	1個
5相ステッピングモータ標準	20	L:L位置	J:クリーン環境用グリース(AFF)	7:ロボットケーブル4m両端コネクタ	Full 2μm／Half 1μm	0.56	六角穴付ボルトM4-16 4本／ロボットケーブル4m両端コネクタ	10	1個
5相ステッピングモータ標準	20	L:L位置	K:クリーン環境用グリース(LG2)	7:ロボットケーブル4m両端コネクタ	Full 2μm／Half 1μm	0.56	六角穴付ボルトM4-16 4本／ロボットケーブル4m両端コネクタ	10	1個
5相ステッピングモータ標準	20	L:L位置	L:真空向けグリース(フォンブリンYVAC2)	7:ロボットケーブル4m両端コネクタ	Full 2μm／Half 1μm	0.56	六角穴付ボルトM4-16 4本／ロボットケーブル4m両端コネクタ	10	1個
5相ステッピングモータ標準	20	L:L位置	無記号:標準グリース	8:ロボットケーブル4m片端バラ	Full 2μm／Half 1μm	0.56	六角穴付ボルトM4-16 4本／ロボットケーブル4m片端バラ	10	1個
5相ステッピングモータ標準	20	L:L位置	J:クリーン環境用グリース(AFF)	8:ロボットケーブル4m片端バラ	Full 2μm／Half 1μm	0.56	六角穴付ボルトM4-16 4本／ロボットケーブル4m片端バラ	10	1個
5相ステッピングモータ標準	20	L:L位置	K:クリーン環境用グリース(LG2)	8:ロボットケーブル4m片端バラ	Full 2μm／Half 1μm	0.56	六角穴付ボルトM4-16 4本／ロボットケーブル4m片端バラ	10	1個
5相ステッピングモータ標準	20	L:L位置	L:真空向けグリース(フォンブリンYVAC2)	8:ロボットケーブル4m片端バラ	Full 2μm／Half 1μm	0.56	六角穴付ボルトM4-16 4本／ロボットケーブル4m片端バラ	10	1個
5相ステッピングモータ標準	20	L:L位置	無記号:標準グリース	9:ロボットケーブル2m片端バラ	Full 2μm／Half 1μm	0.56	六角穴付ボルトM4-16 4本／ロボットケーブル2m片端バラ	10	1個
5相ステッピングモータ標準	20	L:L位置	J:クリーン環境用グリース(AFF)	9:ロボットケーブル2m片端バラ	Full 2μm／Half 1μm	0.56	六角穴付ボルトM4-16 4本／ロボットケーブル2m片端バラ	10	1個
5相ステッピングモータ標準	20	L:L位置	K:クリーン環境用グリース(LG2)	9:ロボットケーブル2m片端バラ	Full 2μm／Half 1μm	0.56	六角穴付ボルトM4-16 4本／ロボットケーブル2m片端バラ	10	1個
5相ステッピングモータ標準	20	L:L位置	L:真空向けグリース(フォンブリンYVAC2)	9:ロボットケーブル2m片端バラ	Full 2μm／Half 1μm	0.56	六角穴付ボルトM4-16 4本／ロボットケーブル2m片端バラ	10	1個
5相ステッピングモータ標準	20	L:L位置	J:クリーン環境用グリース(AFF)	無記号:標準ケーブル2m両端コネクタ	Full 2μm／Half 1μm	0.56	六角穴付ボルトM4-16 4本／標準ケーブル2m両端コネクタ	10	1個
5相ステッピングモータ標準	20	L:L位置	K:クリーン環境用グリース(LG2)	無記号:標準ケーブル2m両端コネクタ	Full 2μm／Half 1μm	0.56	六角穴付ボルトM4-16 4本／標準ケーブル2m両端コネクタ	10	1個
5相ステッピングモータ標準	20	L:L位置	L:真空向けグリース(フォンブリンYVAC2)	無記号:標準ケーブル2m両端コネクタ	Full 2μm／Half 1μm	0.56	六角穴付ボルトM4-16 4本／標準ケーブル2m両端コネクタ	10	1個
5相ステッピングモータ高分解能	10	L:L位置	無記号:標準グリース	無記号:標準ケーブル2m両端コネクタ	Full 1μm／Half 0.5μm／MS 0.05μm(1/20分割時)	0.76	六角穴付ボルトM4-16 4本／標準ケーブル2m両端コネクタ	10	1個
5相ステッピングモータ高分解能	10	L:L位置	無記号:標準グリース	1:標準ケーブル2m片端バラ	Full 1μm／Half 0.5μm／MS 0.05μm(1/20分割時)	0.76	六角穴付ボルトM4-16 4本／標準ケーブル2m片端バラ	10	1個
5相ステッピングモータ高分解能	10	L:L位置	J:クリーン環境用グリース(AFF)	1:標準ケーブル2m片端バラ	Full 1μm／Half 0.5μm／MS 0.05μm(1/20分割時)	0.76	六角穴付ボルトM4-16 4本／標準ケーブル2m片端バラ	10	1個
5相ステッピングモータ高分解能	10	L:L位置	K:クリーン環境用グリース(LG2)	1:標準ケーブル2m片端バラ	Full 1μm／Half 0.5μm／MS 0.05μm(1/20分割時)	0.76	六角穴付ボルトM4-16 4本／標準ケーブル2m片端バラ	10	1個
5相ステッピングモータ高分解能	10	L:L位置	L:真空向けグリース(フォンブリンYVAC2)	1:標準ケーブル2m片端バラ	Full 1μm／Half 0.5μm／MS 0.05μm(1/20分割時)	0.76	六角穴付ボルトM4-16 4本／標準ケーブル2m片端バラ	10	1個
5相ステッピングモータ高分解能	10	L:L位置	無記号:標準グリース	2:標準ケーブル4m両端コネクタ	Full 1μm／Half 0.5μm／MS 0.05μm(1/20分割時)	0.76	六角穴付ボルトM4-16 4本／標準ケーブル4m両端コネクタ	10	1個
5相ステッピングモータ高分解能	10	L:L位置	J:クリーン環境用グリース(AFF)	2:標準ケーブル4m両端コネクタ	Full 1μm／Half 0.5μm／MS 0.05μm(1/20分割時)	0.76	六角穴付ボルトM4-16 4本／標準ケーブル4m両端コネクタ	10	1個
5相ステッピングモータ高分解能	10	L:L位置	K:クリーン環境用グリース(LG2)	2:標準ケーブル4m両端コネクタ	Full 1μm／Half 0.5μm／MS 0.05μm(1/20分割時)	0.76	六角穴付ボルトM4-16 4本／標準ケーブル4m両端コネクタ	10	1個
5相ステッピングモータ高分解能	10	L:L位置	L:真空向けグリース(フォンブリンYVAC2)	2:標準ケーブル4m両端コネクタ	Full 1μm／Half 0.5μm／MS 0.05μm(1/20分割時)	0.76	六角穴付ボルトM4-16 4本／標準ケーブル4m両端コネクタ	10	1個
5相ステッピングモータ高分解能	10	L:L位置	無記号:標準グリース	3:標準ケーブル4m片端バラ	Full 1μm／Half 0.5μm／MS 0.05μm(1/20分割時)	0.76	六角穴付ボルトM4-16 4本／標準ケーブル4m片端バラ	10	1個
5相ステッピングモータ高分解能	10	L:L位置	J:クリーン環境用グリース(AFF)	3:標準ケーブル4m片端バラ	Full 1μm／Half 0.5μm／MS 0.05μm(1/20分割時)	0.76	六角穴付ボルトM4-16 4本／標準ケーブル4m片端バラ	10	1個
5相ステッピングモータ高分解能	10	L:L位置	K:クリーン環境用グリース(LG2)	3:標準ケーブル4m片端バラ	Full 1μm／Half 0.5μm／MS 0.05μm(1/20分割時)	0.76	六角穴付ボルトM4-16 4本／標準ケーブル4m片端バラ	10	1個
5相ステッピングモータ高分解能	10	L:L位置	L:真空向けグリース(フォンブリンYVAC2)	3:標準ケーブル4m片端バラ	Full 1μm／Half 0.5μm／MS 0.05μm(1/20分割時)	0.76	六角穴付ボルトM4-16 4本／標準ケーブル4m片端バラ	10	1個
5相ステッピングモータ高分解能	10	L:L位置	無記号:標準グリース	4:コネクタのみ	Full 1μm／Half 0.5μm／MS 0.05μm(1/20分割時)	0.76	六角穴付ボルトM4-16 4本／コネクタのみ	10	1個
5相ステッピングモータ高分解能	10	L:L位置	J:クリーン環境用グリース(AFF)	4:コネクタのみ	Full 1μm／Half 0.5μm／MS 0.05μm(1/20分割時)	0.76	六角穴付ボルトM4-16 4本／コネクタのみ	10	1個
5相ステッピングモータ高分解能	10	L:L位置	K:クリーン環境用グリース(LG2)	4:コネクタのみ	Full 1μm／Half 0.5μm／MS 0.05μm(1/20分割時)	0.76	六角穴付ボルトM4-16 4本／コネクタのみ	10	1個
5相ステッピングモータ高分解能	10	L:L位置	L:真空向けグリース(フォンブリンYVAC2)	4:コネクタのみ	Full 1μm／Half 0.5μm／MS 0.05μm(1/20分割時)	0.76	六角穴付ボルトM4-16 4本／コネクタのみ	10	1個
5相ステッピングモータ高分解能	10	L:L位置	無記号:標準グリース	5:ケーブルなし	Full 1μm／Half 0.5μm／MS 0.05μm(1/20分割時)	0.76	六角穴付ボルトM4-16 4本	10	1個
5相ステッピングモータ高分解能	10	L:L位置	J:クリーン環境用グリース(AFF)	5:ケーブルなし	Full 1μm／Half 0.5μm／MS 0.05μm(1/20分割時)	0.76	六角穴付ボルトM4-16 4本	10	1個
5相ステッピングモータ高分解能	10	L:L位置	K:クリーン環境用グリース(LG2)	5:ケーブルなし	Full 1μm／Half 0.5μm／MS 0.05μm(1/20分割時)	0.76	六角穴付ボルトM4-16 4本	10	1個

通常単価(税別) (税込単価)	通常出荷日

164,260円 ( 180,686円 )	お見積り
164,260円151,119円 ( 166,231円 )	お見積り
188,340円173,272円 ( 190,599円 )	お見積り
190,060円174,855円 ( 192,341円 )	お見積り
196,940円181,184円 ( 199,302円 )	お見積り
165,120円151,910円 ( 167,101円 )	お見積り
189,200円174,064円 ( 191,470円 )	お見積り
190,920円175,646円 ( 193,211円 )	お見積り
197,800円181,976円 ( 200,174円 )	お見積り
165,120円151,910円 ( 167,101円 )	お見積り
189,200円174,064円 ( 191,470円 )	お見積り
190,920円175,646円 ( 193,211円 )	お見積り
197,800円181,976円 ( 200,174円 )	お見積り
161,508円148,587円 ( 163,446円 )	お見積り
185,588円170,740円 ( 187,814円 )	お見積り
187,308円172,323円 ( 189,555円 )	お見積り
194,188円178,652円 ( 196,517円 )	お見積り
159,960円147,163円 ( 161,879円 )	お見積り
184,040円169,316円 ( 186,248円 )	お見積り
185,760円170,899円 ( 187,989円 )	お見積り
192,640円177,228円 ( 194,951円 )	お見積り
166,840円153,492円 ( 168,841円 )	お見積り
190,920円175,646円 ( 193,211円 )	お見積り
192,640円177,228円 ( 194,951円 )	お見積り
199,520円183,558円 ( 201,914円 )	お見積り
169,420円155,866円 ( 171,453円 )	お見積り
193,500円178,020円 ( 195,822円 )	お見積り
195,220円179,602円 ( 197,562円 )	お見積り
202,100円185,932円 ( 204,525円 )	お見積り
169,420円155,866円 ( 171,453円 )	お見積り
193,500円178,020円 ( 195,822円 )	お見積り
195,220円179,602円 ( 197,562円 )	お見積り
202,100円185,932円 ( 204,525円 )	お見積り
166,840円153,492円 ( 168,841円 )	お見積り
190,920円175,646円 ( 193,211円 )	お見積り
192,640円177,228円 ( 194,951円 )	お見積り
199,520円183,558円 ( 201,914円 )	お見積り
188,340円173,272円 ( 190,599円 )	お見積り
190,060円174,855円 ( 192,341円 )	お見積り
196,940円181,184円 ( 199,302円 )	お見積り
163,710円150,613円 ( 165,674円 )	お見積り
163,710円150,613円 ( 165,674円 )	お見積り
187,710円172,693円 ( 189,962円 )	お見積り
189,430円174,275円 ( 191,703円 )	お見積り
196,290円180,586円 ( 198,645円 )	お見積り
164,570円151,404円 ( 166,544円 )	お見積り
188,570円173,484円 ( 190,832円 )	お見積り
190,290円175,066円 ( 192,573円 )	お見積り
197,140円181,368円 ( 199,505円 )	お見積り
164,570円151,404円 ( 166,544円 )	お見積り
188,570円173,484円 ( 190,832円 )	お見積り
190,290円175,066円 ( 192,573円 )	お見積り
197,140円181,368円 ( 199,505円 )	お見積り
160,970円148,092円 ( 162,901円 )	お見積り
184,970円170,172円 ( 187,189円 )	お見積り
186,690円171,754円 ( 188,929円 )	お見積り
193,540円178,056円 ( 195,862円 )	お見積り
159,430円 ( 175,373円 )	お見積り
183,430円168,755円 ( 185,631円 )	お見積り
185,140円170,328円 ( 187,361円 )	お見積り

基本情報

基本情報

「軽量×高精度位置決め」を実現したクロスローラガイドステージ（X軸）です。【特長】・軽　量：主材質にアルミ（表面黒アルマイト処理）を用いており軽量
・高精度：高い剛性と低摩擦で微小送りに優れた高精度なステージ
【豊富なオプション】・センサカバー位置選択： L,R（勝手違い）から選択可能
・モータ選択：用途に合わせ、以下モータより選択可能
　　ステッピングモータ：標準│マイクロステップ（高分解能）│αステップ（脱調レス）
【用途】・カメラ、顕微鏡、センサ、光学部品の精密調整
・半導体や計測器関連の生産、組立、検査工程の位置決め

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
