駿河精機

クロスローラガイドステージ（KXC）

カタログ |

通常単価(税別): 94,273円～178,794円

税込単価: 103,700円～196,673円

通常出荷日：在庫品1日目～56日目一部当日出荷可能

「軽量×小型化」を実現したクロスローラガイドステージ（X軸）です。【特長】・軽　量：主材質にアル...

よく一緒に見られています

通常出荷日：56 日目

よく一緒に見られています

通常出荷日：56 日目

未確定：候補が168型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

KXC04015-C

KXC04015-PA

KXC06020-C

KXC06020-F

KXC06020-G

KXC06020-PA

製品仕様

型番			KXC04015-C	KXC04015-PA	KXC06020-C	KXC06020-F	KXC06020-G	KXC06020-PA
メカ仕様	移動量		15mm		20mm
	ステージ面サイズ		40×40mm		60×60mm
	送りねじ（ボールねじ）		φ6リード1		φ8リード1
	ガイド		クロスローラガイド
	主材質ー表面処理		アルミ-黒アルマイト処理
	自重		0.31kg	0.36kg	0.44kg	0.54kg	0.44kg	0.49kg
精度仕様	分解能（パルス）	Full/Half	2μm/1μm	1μm（1,000P/R設定時）	2μm/1μm		1μm/0.5μm	1μm（1,000P/R設定時）
	分解能（パルス）	マイクロステップ	0.1μm（1/20分割時）	-	0.1μm（1/20分割時）		0.05μm（1/20分割時）	-
	MAXスピード		10mm/sec		20mm/sec
	一方向位置決め精度		10μm以内		5μm以内
	繰返位置決め精度		±0.2μm以内
	耐荷重		5.0kgf【49N】
	モーメント剛性		ピッチ0.33/ヨー0.44/ロール0.37［″/N・cm］		ピッチ0.15/ヨー0.12/ロール0.07［″/N・cm］
	ロストモーション		1μm以内
	バックラッシ		0.5μm以内
	真直度		3μm以内
	平行度		30μm以内
	運動の平行度		10μm以内
	ピッチング/ヨーイング		25″以内/20″以内		20″以内/15″以内
センサ	リミットセンサ		有
	原点センサ		有
	スリット原点センサ		-
付属ねじ（六角穴付ボルト）			M3-16 4本		M4-16 4本

※モータコード［C・F・G］にはケーブルが付属しません。
※モータコード［PA］にはドライバとモータケーブル・センサケーブルが付属します。

型番リスト

表示件数

型番

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

モータ・モータ特性

テーブルサイズ長さ

(mm)

テーブルサイズ幅

(mm)

移動量X軸(フルストローク)

(mm)

最高速度

(mm/sec)

一方向位置決め精度-単軸の場合-

(μm)

モーメント剛性（ピッチング）-単軸の場合-

("/N・cm)

モーメント剛性（ヨーイング）-単軸の場合-

("/N・cm)

モーメント剛性（ローリング）-単軸の場合-

("/N・cm)

グリース仕様

ケーブルオプション

分解能

自重

(kg)

付属品

RoHS?

最小発注数量

5相ステッピングモータ標準	40	40	15	10	10	0.33	0.44	0.37	無記号:標準グリース	無記号:ケーブルなし	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	0.31	六角穴付ボルトM3-16 4本	10	1個
5相ステッピングモータ標準	40	40	15	10	10	0.33	0.44	0.37	J:クリーン環境用グリース(AFF)	無記号:ケーブルなし	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	0.31	六角穴付ボルトM3-16 4本	10	1個
5相ステッピングモータ標準	40	40	15	10	10	0.33	0.44	0.37	K:クリーン環境用グリース(LG2)	無記号:ケーブルなし	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	0.31	六角穴付ボルトM3-16 4本	10	1個
5相ステッピングモータ標準	40	40	15	10	10	0.33	0.44	0.37	L:真空向けグリース(フォンブリンYVAC2)	無記号:ケーブルなし	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	0.31	六角穴付ボルトM3-16 4本	10	1個
5相ステッピングモータ標準	40	40	15	10	10	0.33	0.44	0.37	無記号:標準グリース	A:標準ケーブル2m両端コネクタ	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	0.31	六角穴付ボルトM3-16 4本／標準ケーブル2m両端コネクタ	10	1個
5相ステッピングモータ標準	40	40	15	10	10	0.33	0.44	0.37	J:クリーン環境用グリース(AFF)	A:標準ケーブル2m両端コネクタ	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	0.31	六角穴付ボルトM3-16 4本／標準ケーブル2m両端コネクタ	10	1個
5相ステッピングモータ標準	40	40	15	10	10	0.33	0.44	0.37	K:クリーン環境用グリース(LG2)	A:標準ケーブル2m両端コネクタ	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	0.31	六角穴付ボルトM3-16 4本／標準ケーブル2m両端コネクタ	10	1個
5相ステッピングモータ標準	40	40	15	10	10	0.33	0.44	0.37	L:真空向けグリース(フォンブリンYVAC2)	A:標準ケーブル2m両端コネクタ	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	0.31	六角穴付ボルトM3-16 4本／標準ケーブル2m両端コネクタ	10	1個
5相ステッピングモータ標準	40	40	15	10	10	0.33	0.44	0.37	無記号:標準グリース	B:標準ケーブル2m片端バラ	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	0.31	六角穴付ボルトM3-16 4本／標準ケーブル2m片端バラ	10	1個
5相ステッピングモータ標準	40	40	15	10	10	0.33	0.44	0.37	J:クリーン環境用グリース(AFF)	B:標準ケーブル2m片端バラ	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	0.31	六角穴付ボルトM3-16 4本／標準ケーブル2m片端バラ	10	1個
5相ステッピングモータ標準	40	40	15	10	10	0.33	0.44	0.37	K:クリーン環境用グリース(LG2)	B:標準ケーブル2m片端バラ	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	0.31	六角穴付ボルトM3-16 4本／標準ケーブル2m片端バラ	10	1個
5相ステッピングモータ標準	40	40	15	10	10	0.33	0.44	0.37	L:真空向けグリース(フォンブリンYVAC2)	B:標準ケーブル2m片端バラ	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	0.31	六角穴付ボルトM3-16 4本／標準ケーブル2m片端バラ	10	1個
5相ステッピングモータ標準	40	40	15	10	10	0.33	0.44	0.37	無記号:標準グリース	C:標準ケーブル4m両端コネクタ	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	0.31	六角穴付ボルトM3-16 4本／標準ケーブル4m両端コネクタ	10	1個
5相ステッピングモータ標準	40	40	15	10	10	0.33	0.44	0.37	J:クリーン環境用グリース(AFF)	C:標準ケーブル4m両端コネクタ	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	0.31	六角穴付ボルトM3-16 4本／標準ケーブル4m両端コネクタ	10	1個
5相ステッピングモータ標準	40	40	15	10	10	0.33	0.44	0.37	K:クリーン環境用グリース(LG2)	C:標準ケーブル4m両端コネクタ	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	0.31	六角穴付ボルトM3-16 4本／標準ケーブル4m両端コネクタ	10	1個
5相ステッピングモータ標準	40	40	15	10	10	0.33	0.44	0.37	L:真空向けグリース(フォンブリンYVAC2)	C:標準ケーブル4m両端コネクタ	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	0.31	六角穴付ボルトM3-16 4本／標準ケーブル4m両端コネクタ	10	1個
5相ステッピングモータ標準	40	40	15	10	10	0.33	0.44	0.37	無記号:標準グリース	D:標準ケーブル4m片端バラ	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	0.31	六角穴付ボルトM3-16 4本／標準ケーブル4m片端バラ	10	1個
5相ステッピングモータ標準	40	40	15	10	10	0.33	0.44	0.37	J:クリーン環境用グリース(AFF)	D:標準ケーブル4m片端バラ	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	0.31	六角穴付ボルトM3-16 4本／標準ケーブル4m片端バラ	10	1個
5相ステッピングモータ標準	40	40	15	10	10	0.33	0.44	0.37	K:クリーン環境用グリース(LG2)	D:標準ケーブル4m片端バラ	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	0.31	六角穴付ボルトM3-16 4本／標準ケーブル4m片端バラ	10	1個
5相ステッピングモータ標準	40	40	15	10	10	0.33	0.44	0.37	L:真空向けグリース(フォンブリンYVAC2)	D:標準ケーブル4m片端バラ	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	0.31	六角穴付ボルトM3-16 4本／標準ケーブル4m片端バラ	10	1個
5相ステッピングモータ標準	40	40	15	10	10	0.33	0.44	0.37	無記号:標準グリース	E:コネクタのみ	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	0.31	六角穴付ボルトM3-16 4本／コネクタのみ	10	1個
5相ステッピングモータ標準	40	40	15	10	10	0.33	0.44	0.37	J:クリーン環境用グリース(AFF)	E:コネクタのみ	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	0.31	六角穴付ボルトM3-16 4本／コネクタのみ	10	1個
5相ステッピングモータ標準	40	40	15	10	10	0.33	0.44	0.37	K:クリーン環境用グリース(LG2)	E:コネクタのみ	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	0.31	六角穴付ボルトM3-16 4本／コネクタのみ	10	1個
5相ステッピングモータ標準	40	40	15	10	10	0.33	0.44	0.37	L:真空向けグリース(フォンブリンYVAC2)	E:コネクタのみ	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	0.31	六角穴付ボルトM3-16 4本／コネクタのみ	10	1個
5相ステッピングモータ標準	40	40	15	10	10	0.33	0.44	0.37	無記号:標準グリース	F:ロボットケーブル2m両端コネクタ	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	0.31	六角穴付ボルトM3-16 4本／ロボットケーブル2m両端コネクタ	10	1個
5相ステッピングモータ標準	40	40	15	10	10	0.33	0.44	0.37	J:クリーン環境用グリース(AFF)	F:ロボットケーブル2m両端コネクタ	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	0.31	六角穴付ボルトM3-16 4本／ロボットケーブル2m両端コネクタ	10	1個
5相ステッピングモータ標準	40	40	15	10	10	0.33	0.44	0.37	K:クリーン環境用グリース(LG2)	F:ロボットケーブル2m両端コネクタ	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	0.31	六角穴付ボルトM3-16 4本／ロボットケーブル2m両端コネクタ	10	1個
5相ステッピングモータ標準	40	40	15	10	10	0.33	0.44	0.37	L:真空向けグリース(フォンブリンYVAC2)	F:ロボットケーブル2m両端コネクタ	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	0.31	六角穴付ボルトM3-16 4本／ロボットケーブル2m両端コネクタ	10	1個
5相ステッピングモータ標準	40	40	15	10	10	0.33	0.44	0.37	無記号:標準グリース	G:ロボットケーブル2m片端バラ	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	0.31	六角穴付ボルトM3-16 4本／ロボットケーブル2m片端バラ	10	1個
5相ステッピングモータ標準	40	40	15	10	10	0.33	0.44	0.37	J:クリーン環境用グリース(AFF)	G:ロボットケーブル2m片端バラ	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	0.31	六角穴付ボルトM3-16 4本／ロボットケーブル2m片端バラ	10	1個
5相ステッピングモータ標準	40	40	15	10	10	0.33	0.44	0.37	K:クリーン環境用グリース(LG2)	G:ロボットケーブル2m片端バラ	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	0.31	六角穴付ボルトM3-16 4本／ロボットケーブル2m片端バラ	10	1個
5相ステッピングモータ標準	40	40	15	10	10	0.33	0.44	0.37	L:真空向けグリース(フォンブリンYVAC2)	G:ロボットケーブル2m片端バラ	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	0.31	六角穴付ボルトM3-16 4本／ロボットケーブル2m片端バラ	10	1個
5相ステッピングモータ標準	40	40	15	10	10	0.33	0.44	0.37	無記号:標準グリース	H:ロボットケーブル4m両端コネクタ	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	0.31	六角穴付ボルトM3-16 4本／ロボットケーブル4m両端コネクタ	10	1個
5相ステッピングモータ標準	40	40	15	10	10	0.33	0.44	0.37	J:クリーン環境用グリース(AFF)	H:ロボットケーブル4m両端コネクタ	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	0.31	六角穴付ボルトM3-16 4本／ロボットケーブル4m両端コネクタ	10	1個
5相ステッピングモータ標準	40	40	15	10	10	0.33	0.44	0.37	K:クリーン環境用グリース(LG2)	H:ロボットケーブル4m両端コネクタ	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	0.31	六角穴付ボルトM3-16 4本／ロボットケーブル4m両端コネクタ	10	1個
5相ステッピングモータ標準	40	40	15	10	10	0.33	0.44	0.37	L:真空向けグリース(フォンブリンYVAC2)	H:ロボットケーブル4m両端コネクタ	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	0.31	六角穴付ボルトM3-16 4本／ロボットケーブル4m両端コネクタ	10	1個
5相ステッピングモータ標準	40	40	15	10	10	0.33	0.44	0.37	無記号:標準グリース	J:ロボットケーブル4m片端バラ	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	0.31	六角穴付ボルトM3-16 4本／ロボットケーブル4m片端バラ	10	1個
5相ステッピングモータ標準	40	40	15	10	10	0.33	0.44	0.37	J:クリーン環境用グリース(AFF)	J:ロボットケーブル4m片端バラ	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	0.31	六角穴付ボルトM3-16 4本／ロボットケーブル4m片端バラ	10	1個
5相ステッピングモータ標準	40	40	15	10	10	0.33	0.44	0.37	K:クリーン環境用グリース(LG2)	J:ロボットケーブル4m片端バラ	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	0.31	六角穴付ボルトM3-16 4本／ロボットケーブル4m片端バラ	10	1個
5相ステッピングモータ標準	40	40	15	10	10	0.33	0.44	0.37	L:真空向けグリース(フォンブリンYVAC2)	J:ロボットケーブル4m片端バラ	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	0.31	六角穴付ボルトM3-16 4本／ロボットケーブル4m片端バラ	10	1個
[αステップモータ] ステッピングモータ_αステップ	40	40	15	10	10	0.33	0.44	0.37	無記号:標準グリース	P:αステップモータ用ケーブル	1μm(1000P/R設定時)	0.36	六角穴付ボルトM3-16 4本／αステップモータ用ケーブル	-	1個
[αステップモータ] ステッピングモータ_αステップ	40	40	15	10	10	0.33	0.44	0.37	J:クリーン環境用グリース(AFF)	P:αステップモータ用ケーブル	1μm(1000P/R設定時)	0.36	六角穴付ボルトM3-16 4本／αステップモータ用ケーブル	-	1個
[αステップモータ] ステッピングモータ_αステップ	40	40	15	10	10	0.33	0.44	0.37	K:クリーン環境用グリース(LG2)	P:αステップモータ用ケーブル	1μm(1000P/R設定時)	0.36	六角穴付ボルトM3-16 4本／αステップモータ用ケーブル	-	1個
[αステップモータ] ステッピングモータ_αステップ	40	40	15	10	10	0.33	0.44	0.37	L:真空向けグリース(フォンブリンYVAC2)	P:αステップモータ用ケーブル	1μm(1000P/R設定時)	0.36	六角穴付ボルトM3-16 4本／αステップモータ用ケーブル	-	1個
5相ステッピングモータ標準	60	60	20	20	5	0.15	0.12	0.07	無記号:標準グリース	無記号:ケーブルなし	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	0.44	六角穴付ボルトM4-16 4本	10	1個
5相ステッピングモータ標準	60	60	20	20	5	0.15	0.12	0.07	J:クリーン環境用グリース(AFF)	無記号:ケーブルなし	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	0.44	六角穴付ボルトM4-16 4本	10	1個
5相ステッピングモータ標準	60	60	20	20	5	0.15	0.12	0.07	K:クリーン環境用グリース(LG2)	無記号:ケーブルなし	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	0.44	六角穴付ボルトM4-16 4本	10	1個
5相ステッピングモータ標準	60	60	20	20	5	0.15	0.12	0.07	L:真空向けグリース(フォンブリンYVAC2)	無記号:ケーブルなし	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	0.44	六角穴付ボルトM4-16 4本	10	1個
5相ステッピングモータ標準	60	60	20	20	5	0.15	0.12	0.07	無記号:標準グリース	A:標準ケーブル2m両端コネクタ	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	0.44	六角穴付ボルトM4-16 4本／標準ケーブル2m両端コネクタ	10	1個
5相ステッピングモータ標準	60	60	20	20	5	0.15	0.12	0.07	J:クリーン環境用グリース(AFF)	A:標準ケーブル2m両端コネクタ	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	0.44	六角穴付ボルトM4-16 4本／標準ケーブル2m両端コネクタ	10	1個
5相ステッピングモータ標準	60	60	20	20	5	0.15	0.12	0.07	K:クリーン環境用グリース(LG2)	A:標準ケーブル2m両端コネクタ	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	0.44	六角穴付ボルトM4-16 4本／標準ケーブル2m両端コネクタ	10	1個
5相ステッピングモータ標準	60	60	20	20	5	0.15	0.12	0.07	L:真空向けグリース(フォンブリンYVAC2)	A:標準ケーブル2m両端コネクタ	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	0.44	六角穴付ボルトM4-16 4本／標準ケーブル2m両端コネクタ	10	1個
5相ステッピングモータ標準	60	60	20	20	5	0.15	0.12	0.07	無記号:標準グリース	B:標準ケーブル2m片端バラ	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	0.44	六角穴付ボルトM4-16 4本／標準ケーブル2m片端バラ	10	1個
5相ステッピングモータ標準	60	60	20	20	5	0.15	0.12	0.07	J:クリーン環境用グリース(AFF)	B:標準ケーブル2m片端バラ	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	0.44	六角穴付ボルトM4-16 4本／標準ケーブル2m片端バラ	10	1個
5相ステッピングモータ標準	60	60	20	20	5	0.15	0.12	0.07	K:クリーン環境用グリース(LG2)	B:標準ケーブル2m片端バラ	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	0.44	六角穴付ボルトM4-16 4本／標準ケーブル2m片端バラ	10	1個
5相ステッピングモータ標準	60	60	20	20	5	0.15	0.12	0.07	L:真空向けグリース(フォンブリンYVAC2)	B:標準ケーブル2m片端バラ	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	0.44	六角穴付ボルトM4-16 4本／標準ケーブル2m片端バラ	10	1個
5相ステッピングモータ標準	60	60	20	20	5	0.15	0.12	0.07	無記号:標準グリース	C:標準ケーブル4m両端コネクタ	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	0.44	六角穴付ボルトM4-16 4本／標準ケーブル4m両端コネクタ	10	1個
5相ステッピングモータ標準	60	60	20	20	5	0.15	0.12	0.07	J:クリーン環境用グリース(AFF)	C:標準ケーブル4m両端コネクタ	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	0.44	六角穴付ボルトM4-16 4本／標準ケーブル4m両端コネクタ	10	1個
5相ステッピングモータ標準	60	60	20	20	5	0.15	0.12	0.07	K:クリーン環境用グリース(LG2)	C:標準ケーブル4m両端コネクタ	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	0.44	六角穴付ボルトM4-16 4本／標準ケーブル4m両端コネクタ	10	1個
5相ステッピングモータ標準	60	60	20	20	5	0.15	0.12	0.07	L:真空向けグリース(フォンブリンYVAC2)	C:標準ケーブル4m両端コネクタ	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	0.44	六角穴付ボルトM4-16 4本／標準ケーブル4m両端コネクタ	10	1個

通常単価(税別) (税込単価)	通常出荷日

103,200円 ( 113,520円 )	在庫品1日目当日出荷可能
114,552円 ( 126,007円 )	31日目
116,100円 ( 127,710円 )	31日目
122,292円 ( 134,521円 )	31日目
107,500円 ( 118,250円 )	31日目
118,422円 ( 130,264円 )	31日目
119,970円 ( 131,967円 )	31日目
126,162円 ( 138,778円 )	31日目
107,500円 ( 118,250円 )	31日目
118,422円 ( 130,264円 )	31日目
119,970円 ( 131,967円 )	31日目
126,162円 ( 138,778円 )	31日目
108,360円 ( 119,196円 )	31日目
119,196円 ( 131,116円 )	31日目
120,744円 ( 132,818円 )	31日目
126,936円 ( 139,630円 )	31日目
97,524円 ( 107,276円 )	31日目
119,196円 ( 131,116円 )	31日目
120,744円 ( 132,818円 )	31日目
126,936円 ( 139,630円 )	31日目
94,273円 ( 103,700円 )	31日目
115,945円 ( 127,540円 )	31日目
117,493円 ( 129,242円 )	31日目
123,685円 ( 136,054円 )	31日目
99,072円 ( 108,979円 )	31日目
120,744円 ( 132,818円 )	31日目
122,292円 ( 134,521円 )	31日目
128,484円 ( 141,332円 )	31日目
99,072円 ( 108,979円 )	31日目
120,744円 ( 132,818円 )	31日目
122,292円 ( 134,521円 )	31日目
128,484円 ( 141,332円 )	31日目
101,394円 ( 111,533円 )	31日目
123,066円 ( 135,373円 )	31日目
124,614円 ( 137,075円 )	31日目
130,806円 ( 143,887円 )	31日目
112,660円 ( 123,926円 )	31日目
123,066円 ( 135,373円 )	31日目
124,614円 ( 137,075円 )	31日目
130,806円 ( 143,887円 )	31日目
149,382円 ( 164,320円 )	31日目
171,054円 ( 188,159円 )	31日目
172,602円 ( 189,862円 )	31日目
178,794円 ( 196,673円 )	31日目
103,200円 ( 113,520円 )	56日目
114,552円 ( 126,007円 )	56日目
116,100円 ( 127,710円 )	56日目
122,292円 ( 134,521円 )	56日目
107,500円 ( 118,250円 )	56日目
118,422円 ( 130,264円 )	56日目
119,970円 ( 131,967円 )	56日目
126,162円 ( 138,778円 )	56日目
107,500円 ( 118,250円 )	56日目
118,422円 ( 130,264円 )	56日目
119,970円 ( 131,967円 )	56日目
126,162円 ( 138,778円 )	56日目
108,360円 ( 119,196円 )	56日目
119,196円 ( 131,116円 )	56日目
120,744円 ( 132,818円 )	56日目
126,936円 ( 139,630円 )	56日目

基本情報

基本情報

「軽量×小型化」を実現したクロスローラガイドステージ（X軸）です。【特長】・軽　量：主材質にアルミ（表面黒アルマイト処理）を用いており軽量
・コンパクト：センサがステージ筐体に埋め込まれているためコンパクト
・高精度：高い剛性と低摩擦で微小送りに優れた高精度なステージ
・モータ選択：用途に合わせ、以下モータより選択可能
　　ステッピングモータ：標準│高トルク│高分解能│αステップ（脱調レス）
【用途】・カメラ、顕微鏡、センサ、光学部品の精密調整
・半導体や計測器関連の生産、組立、検査工程の位置決め

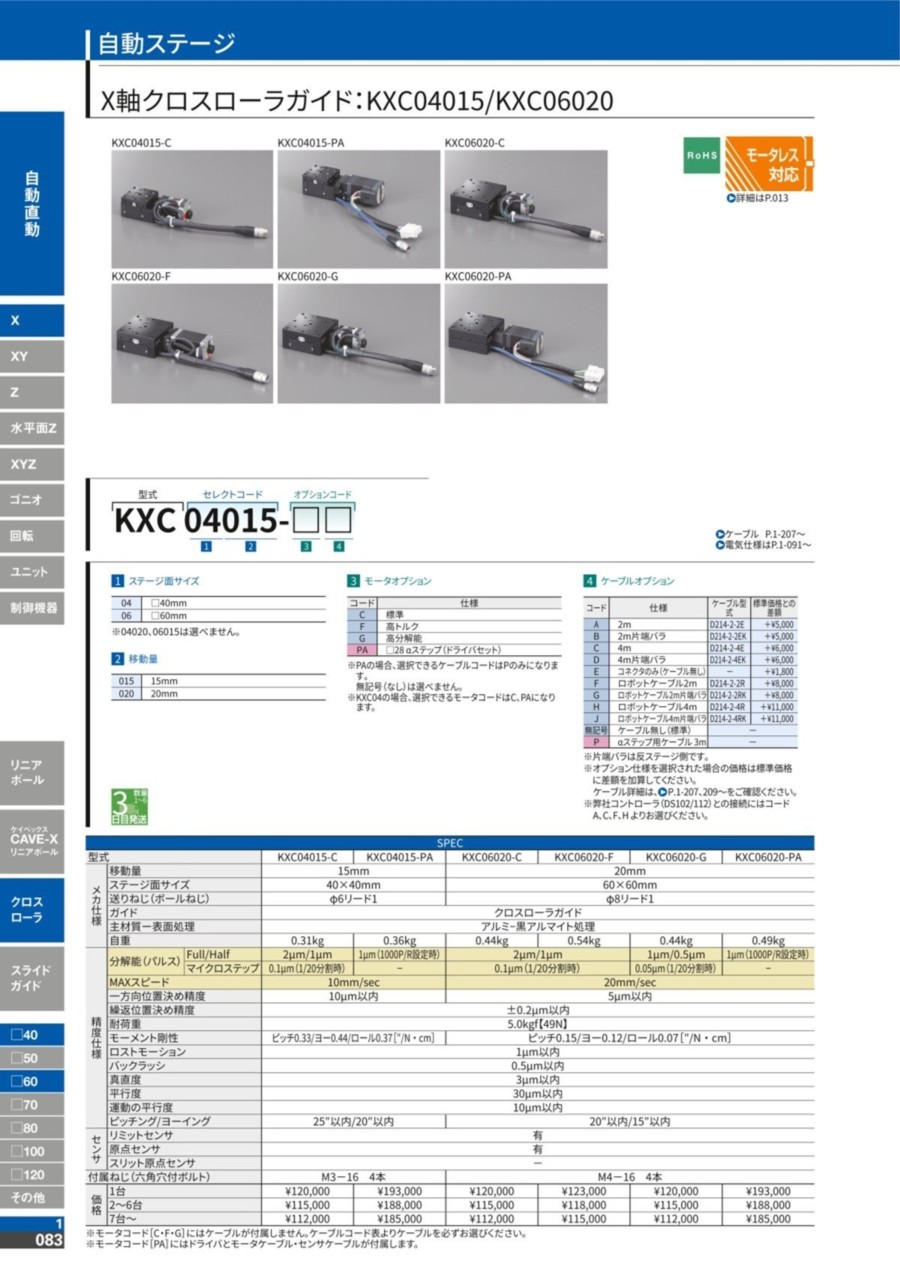

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
