ドレンセパレータ FXシリーズ
- 一部SALE 2026/01/31まで
- 数量スライド割引
- 通常単価(税別)
- 3,984円～21,885円特別価格
- 税込単価
- 4,382円～24,074円特別価格
・軽量コンパクトのドレン分離機になります。【使用流体】・気体。
詳細情報を確認する
未確定：候補が957型番あります。
商品情報
外形図
●FX1004-W
・プラスチックボウルの場合、手動コック、オートドレン付ともに同寸法です。
注：アタッチメントでC形ブラケットと配管アダプタセットの同時使用はできません。
【アタッチメント】
C形ブラケット（-BW）
部品型番：B320
・材質：鋼／亜鉛めっき処理
●FX1011-W
・プラスチックボウルの場合、手動コック、オートドレン付ともに同寸法です。
注：アタッチメントでC形ブラケットと配管アダプタセットの同時使用はできません。
【アタッチメント】
C形ブラケット（-BW）
部品形番：B420
・材質：鋼／亜鉛めっき処理
●FX1037-W
●プラスチックボウルの場合、手動コック、オートドレン付ともに同寸法です。
注：アタッチメントでC形ブラケットと配管アダプタセットの同時使用はできません。
【アタッチメント】
C形ブラケット（-BW）
部品形番：B820
・材質：鋼／亜鉛めっき処理
オプション外形寸法図
オートドレン付
メタルボウル（FM、F1M）
手動ペットコック付
メタルボウル（CM）
コック無し
メタルボウル（M）
手動コック付
メタルボウル（CM1、FM1、F1M1）

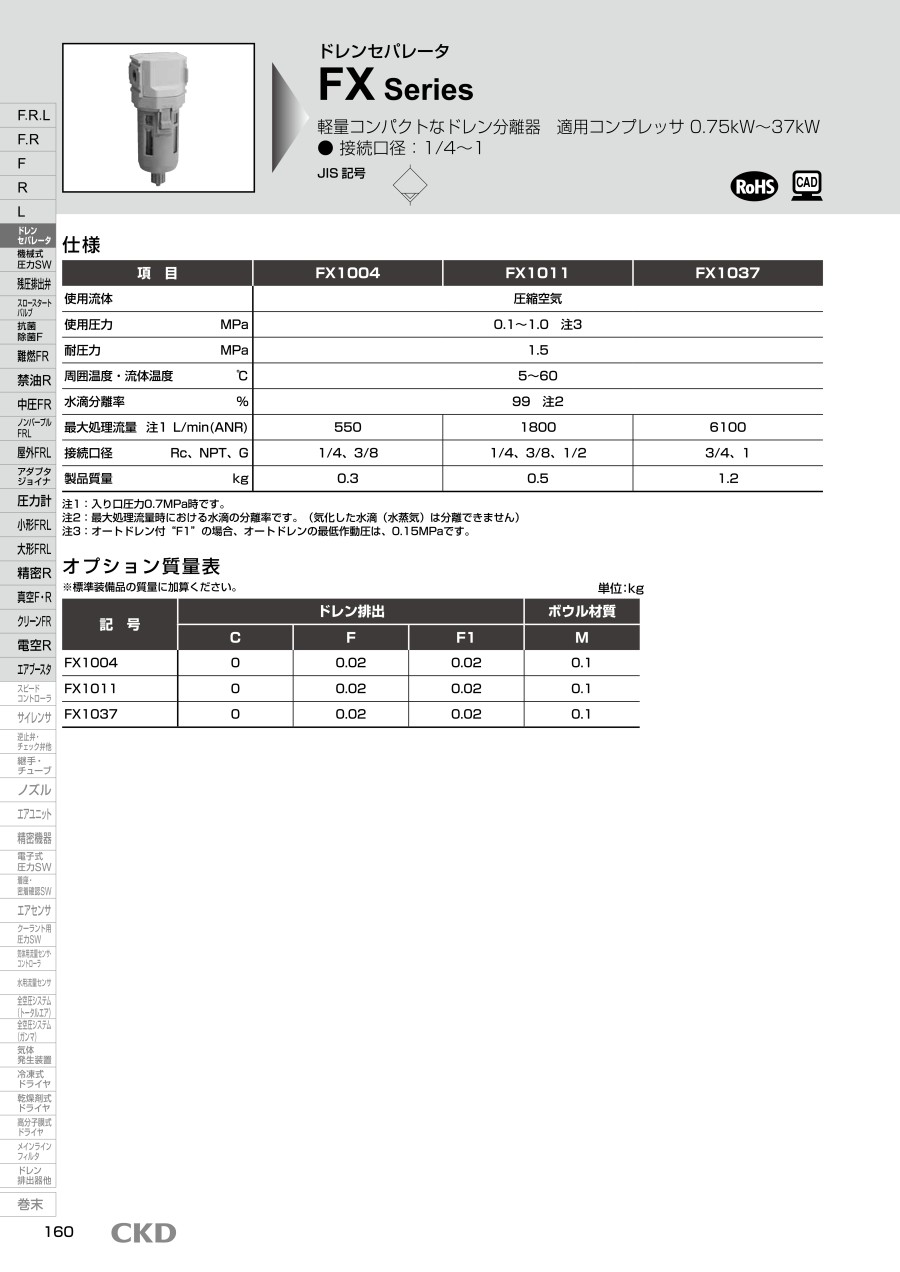

製品仕様
- 適用コンプレッサ 0.75kW～37kW
| 型番 | 使用流体 | 使用圧力 MPa | 耐圧力 MPa | 周囲温度・流体温度 ℃ | 分離効率 % | 最大処理流量 注1 L/min（ANR） | 接続口径 Rc、NPT、G | 製品質量 kg |
|---|---|---|---|---|---|---|---|---|
| FX1004 | 圧縮空気 | 0.1～1.0 注3 | 1.5 | 5～60 | 99 注2 | 550 | 1/4、3/8 | 0.3 |
| FX1011 | 1,800 | 1/4、3/8、1/2 | 0.5 | |||||
| FX1037 | 6,100 | 3/4、1 | 1.2 |
注1：入り口圧力0.7MPa時です。
注2：最大処理流量時における水滴の分離率です。（気化した水滴（水蒸気）は分離できません）
注3：オートドレン付“F1”の場合、オートドレンの最低作動圧は、0.15MPaです。
オプション質量表
※標準装備品の質量に加算ください。
単位：kg
| 型番 | ドレン排出 | ボウル材質 | ||
|---|---|---|---|---|
| C | F | F1 | M | |
| FX1004 | 0 | 0.02 | 0.02 | 0.1 |
| FX1011 | 0 | 0.02 | 0.02 | 0.1 |
| FX1037 | 0 | 0.02 | 0.02 | 0.1 |
規格表
オプション外形寸法表
| 型番 | FM・F1M | CM | M | CM1・FM1・F1M1 |
|---|---|---|---|---|
| A | B | C | D | |
| FX1004 | 164 | 143.5 | 127 | 154 |
| FX1011 | 187 | 166.5 | 150 | 177 |
| FX1037 | 266 | 245.5 | 229 | 256 |
性能・試験情報
流量特性
●FX1004-8-W
●FX1004-10-W
●FX1011-8-W
●FX1011-10-W
●FX1011-15-W
●FX1037-20-W
●FX1037-25-W
【最大処理流量】
注意・禁止事項
使用上の注意事項
【警告】
■ 設計・選定時
■ 使用・メンテナンス時
- この製品は産業用です。医療関係人命にかかわる装置、回路には使用しないでください。
- プラスチックボウルについて材質はポリカーボネートまたはナイロンです。
合成油、有機溶剤、科学薬品、切削油、ネジロック剤、もれ検知液、熱水等の雰囲気または付着する場所での使用はできません。
プラスチックボウルの耐薬品性の詳細については、「プラスチックの耐薬品性について」を参照ください。 - 配管荷重トルク
ボディ及び配管部に配管荷重、又はトルクが、かからないようにしてください。
- プラスチックボウルのクラック、傷、その他の劣化を検出するために半年に1回以上の定期点検を行ってください。
クラック、傷その他の劣化が認められた場合は、破壊の原因になりますので新しいボウルまたはメタルボウルに交換してください。 - プラスチックボウルの汚れを定期的に確認してください。
- 汚れが認められた場合や、透明度がおちた場合には、新しいボウルに交換してください。
- 洗浄する場合は、破壊の原因になりますので、稀釈した家庭用中性洗剤にて洗浄し、その後汚れと洗剤を清水にて洗浄してください。
- ボウル取りはずし
ボウルを取りはずすときは、圧縮空気を止めてボウル内の圧力を完全に排出して、残圧がないことを確認してから行ってください。 - ドレンセパレータのドレンが上限以上溜らないようにドレン抜きをしてください。
二次側にドレンが流入すると機器の作動不良の原因になります。
・ 樹脂ボウルにつきましては、ボウルガードに印字している「ドレン上限」及び「MAX LEVEL」以上溜らないようにしてください。
【注意】
■ 設計・選定時
- 水潤滑方式のコンプレッサ回路の場合
塩素系物質などが、圧縮空気に混入しない様に、注意してください。 - オートドレンは次の使用条件でご使用ください。作動不良の原因になります。
NOタイプオートドレン（無加圧時排出有）：''F''の場合 - 使用コンプレッサは0.75kw｛90l/min〔ANR〕｝以上でご使用ください。
- 使用圧力は0.1MPa以上でご使用ください。（0.1MPa上昇まで初期発生ドレンとともにエアパージします。）
NCタイプオートドレン（無加圧時排出無）：''F1''の場合 - 使用コンプレッサは0.75kw以下でも使用可能です。
- 使用圧力は0.15MPa以上でご使用ください。
- ドレンが大量に流入する場合、オートドレンが正常に作動しない場合があります。
大量にドレンが発生する場合は、ボウルオプション''M''を選定し、ドレン配管から電磁弁等で定期的なドレン排出を行うようにしてください。
- ドレン配管
プラスチックボウルの場合、ドレン配管はタケノコニップルになっており、直接取付できますが、チューブ差込み時、ドレンコックが締まっていることを確認してから行ってください。
ボウルに横荷重をかけるような配管は避けてください。
ドレン排出口に接続したチューブは、横荷重がかかる状態で固定しないでください。横荷重が加わる状態でドレン排出を行うと、外部漏れを起こす場合があります。 - ドレンコックの締付トルク
プラスチックボウルのドレンコックの最大締付トルクは、0.5N・mです。 - オートドレン付メタルボウルのドレン配管
ドレン排出口のめねじに継手等をねじ込む場合は、コックの六角形を固定してねじ込んでください。
なお、オートドレン付メタルボウルの場合、締付ジョイントでドレン配管すると、手動操作ができなくなります。
■ 取付・据付・調整時
■ 使用・メンテナンス時
- 紫外線が直接照射する場所では使用しないでください。
- 使用する配管はフラッシング・洗浄を行なってください。
配管内にゴミ・異物が残っていますと、製品の性能低下を起こす原因となります。 - 配管や継手をねじ込む時に異物が混入しない様にしてください。
配管や継手類をねじ込む場合に、配管ねじの切粉やシール材の混入がないように注意してください。配管内にゴミ・異物が残っていますと、製品の性能低下を起こす原因となります。 - 正しくドレンセパレータを使用するために
1. 空気の流れ方向を示す矢印を確認し、正しい流れ方向になる様に配管してください。正しい流れ方向になってない場合、ドレン分離ができません。
（2次側にドレンが流出します。）
2. ケースを下向きに垂直に取付けてください。ドレンの排出不良となります。
3. 振動のある場所でのオートドレンの使用は、故障誤作動の原因となりますので避けてください。 - オートドレンのドレン配管は次の条件で行ってください。作動不良の原因となります。
ドレン排出部配管は内径φ5.7以上、長さ5m以内で、かつ、立上がり配管はさけてください。
ボウルに横荷重をかけるような配管は避けてください。
Rc1/4めねじに継手等をねじ込む場合は、コックの六角形を固定してねじ込んでください。 - 配管ねじ込みトルク
配管される時は、ボディ及び配管部に過度のトルクをかけないでください。
- 製品の分解や改造はおこなわないでください。
- 使用・メンテナンス時は製品付属の取扱注意書をよく読んで内容を理解した上で作業を行ってください。
- コックをO側に回すとドレンが排出され、S方向に回すとドレンの排出が止まります。
人の手でS方向へ締付ける程度としてください。 - オートドレン付の場合、ドレンがたまると自動で排出しますが、手動での排出もできます。
