ＣＫＤ

残圧排出弁標準白色シリーズ V1000-W・V3000-W・V3010-W シリーズ

カタログ |

一部SALE 2026/01/31まで
数量スライド割引
一部当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 3,945円～60,920円特別価格

税込単価: 4,340円～67,012円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＣＫＤ

アタッチメント T形ブラケット

通常価格(税別)： 514円 (税込価格：565円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＣＫＤ

配管アダプタA100・A400・A800-Wシリーズ

通常価格(税別)： 1,431円 (税込価格：1,574円)

通常出荷日：在庫品1日目

【特長】・排気操作は1アクション。・空気圧ラインの残圧事故防止に最適。

詳細情報を確認する

レギュレータユニット組合せ
その他関連部品

ご注意

商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

未確定：候補が114型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

V1000-W

V3000-W

V3010-W

※1：アタッチメントは添付出荷となります。
※2：C形ブラケットと配管アダプタセットの同時使用はできません。
※3：EXHポートはサイレンサ取付用ポートです。
※4：サイレンサは難燃性樹脂UL94規格V-0相当ただし、エレメントは難燃性樹脂ではありません。

製品仕様

外観

V1000-W

V3000-W

製品仕様

●残圧排出弁標準白色シリーズ（V1000-W・V3000-W）

型番		V1000-6-W	V1000-8-W	V3000-8-W	V3000-10-W	V3000-15-W
使用流体		圧縮空気
最高使用圧力 MPa		1.0
耐圧力 MPa		1.5
周囲温度・流体温度 ℃		+5～+60
操作レバー切替角度		90℃
操作力	押し力 N	18		80
操作力	回転力 N・m	0.5		2
弁部漏れ cm³/min（ANR）		10
外部漏れ cm³/min（ANR）		10
接続口径（Rc、NPT、G）	IN-OUT	1/8	1/4	1/4	3/8	1/2
接続口径（Rc、NPT、G）	EXH	1/8		3/8
質量 kg		0.17		0.25
有効断面積（mm²）	IN・OUT	15	18	40	70	85
有効断面積（mm²）	OUT・EXH	5		40	50	50

●カギ穴付残圧排出弁（OSHA準拠）標準白色シリーズ（V3010-W）

型番		V3010-8-W	V3010-10-W	V3010-15-W
使用流体		圧縮空気
最高使用圧力 MPa		1.0
耐圧力 MPa		1.5
周囲温度・流体温度 ℃		+5～+60
操作レバー切替角度		90℃
操作力	押し力 N	80以下
操作力	回転力 N・m	2.5以下
弁部漏れ cm³/min（ANR）		10以下
外部漏れ cm³/min（ANR）		10以下
接続口径（Rc、NPT、G）	IN-OUT	1/4	3/8	1/2
接続口径（Rc、NPT、G）	EXH	3/8
質量 kg		0.3
有効断面積（mm²）	IN→OUT	40	70	85
有効断面積（mm²）	OUT→EXH	40	50	50

内部構造及び部品リスト

●V1000-W

No.	部品名称	材質
1	スプール	鋼
2	ボディ組立	ポリアミド樹脂、鋼
3	パルプエレメント	黄銅、ニトリルゴム
4	ボトムプラグ	ポリアミド樹脂、鋼
5	ノブ	ポリアセタール樹脂
6	パッキン	ニトリルゴム
7	Oリング	ニトリルゴム
8	Oリング	ニトリルゴム

●V3000-W

No.	部品名称	材質
1	プレートカバー	ABS樹脂
2	ボディ	アルミ合金ダイカスト
3	スプール組立	アルミ合金ウレタン樹脂
4	ボトムプラグ	PBT樹脂
5	ノブ	ポリアセタール樹脂
6	Oリング	ニトリルゴム

●V3010-W

注1：難燃性樹脂UL94規格V-0相当

No.	部品名称	材質
1	プレートカバー	ABS樹脂（注1）
2	ボディ	アルミ合金ダイカスト
3	スプール組立	アルミ合金ウレタン樹脂
4	ボトムプラグ	PBT樹脂（注1）
5	ノブ	アルミ合金ダイカスト
6	Oリング	ニトリルゴム

使用例

V1000-W・V3000-Wシリーズ使用例

解説：電磁弁やエアシリンダ等の修理や調整をする時、安全確保の為空気圧回路内の圧縮空気を残圧排出弁で排出してから作業を行います。

V3010-Wシリーズ使用方法

残圧排出弁標準白色シリーズ V1000-W・V3000-W・V3010-W シリーズ使用例1

型番リスト

表示件数

型番

表示単位	アタッチメント(組付)	適用機種	接続口径	オプション	配管ねじ種類	アダプタねじ種類	最小発注数量

MPa表示、Rcねじ	添付品なし	セレックスF.R.L1000シリーズ用	Rc1/8	標準流れ（左→右）	Rcねじ	Rcねじ	1個
MPa表示、Rcねじ	1/8配管アダプタセット	セレックスF.R.L1000シリーズ用	Rc1/8	標準流れ（左→右）	Rcねじ	Rcねじ	1個
MPa表示、Rcねじ	1/4配管アダプタセット	セレックスF.R.L1000シリーズ用	Rc1/8	標準流れ（左→右）	Rcねじ	Rcねじ	1個
MPa表示、Rcねじ	3/8配管アダプタセット	セレックスF.R.L1000シリーズ用	Rc1/8	標準流れ（左→右）	Rcねじ	Rcねじ	1個
MPa表示、Rcねじ	C形ブラケット	セレックスF.R.L1000シリーズ用	Rc1/8	標準流れ（左→右）	Rcねじ	Rcねじ	1個
MPa表示、Rcねじ	サイレンサ	セレックスF.R.L1000シリーズ用	Rc1/8	標準流れ（左→右）	Rcねじ	Rcねじ	1個
MPa表示、Rcねじ	添付品なし	セレックスF.R.L1000シリーズ用	Rc1/8	IN・OUT逆流れ（右→左）	Rcねじ	Rcねじ	1個
MPa表示、Rcねじ	1/8配管アダプタセット	セレックスF.R.L1000シリーズ用	Rc1/8	IN・OUT逆流れ（右→左）	Rcねじ	Rcねじ	1個
MPa表示、Rcねじ	1/4配管アダプタセット	セレックスF.R.L1000シリーズ用	Rc1/8	IN・OUT逆流れ（右→左）	Rcねじ	Rcねじ	1個
MPa表示、Rcねじ	3/8配管アダプタセット	セレックスF.R.L1000シリーズ用	Rc1/8	IN・OUT逆流れ（右→左）	Rcねじ	Rcねじ	1個
MPa表示、Rcねじ	C形ブラケット	セレックスF.R.L1000シリーズ用	Rc1/8	IN・OUT逆流れ（右→左）	Rcねじ	Rcねじ	1個
MPa表示、Rcねじ	サイレンサ	セレックスF.R.L1000シリーズ用	Rc1/8	IN・OUT逆流れ（右→左）	Rcねじ	Rcねじ	1個
MPa表示、Rcねじ	添付品なし	セレックスF.R.L1000シリーズ用	Rc1/4	標準流れ（左→右）	Rcねじ	Rcねじ	1個
MPa表示、Rcねじ	1/8配管アダプタセット	セレックスF.R.L1000シリーズ用	Rc1/4	標準流れ（左→右）	Rcねじ	Rcねじ	1個
MPa表示、Rcねじ	1/4配管アダプタセット	セレックスF.R.L1000シリーズ用	Rc1/4	標準流れ（左→右）	Rcねじ	Rcねじ	1個
MPa表示、Rcねじ	3/8配管アダプタセット	セレックスF.R.L1000シリーズ用	Rc1/4	標準流れ（左→右）	Rcねじ	Rcねじ	1個
MPa表示、Rcねじ	C形ブラケット	セレックスF.R.L1000シリーズ用	Rc1/4	標準流れ（左→右）	Rcねじ	Rcねじ	1個
MPa表示、Rcねじ	サイレンサ	セレックスF.R.L1000シリーズ用	Rc1/4	標準流れ（左→右）	Rcねじ	Rcねじ	1個
MPa表示、Rcねじ	添付品なし	セレックスF.R.L1000シリーズ用	Rc1/4	IN・OUT逆流れ（右→左）	Rcねじ	Rcねじ	1個
MPa表示、Rcねじ	1/8配管アダプタセット	セレックスF.R.L1000シリーズ用	Rc1/4	IN・OUT逆流れ（右→左）	Rcねじ	Rcねじ	1個
MPa表示、Rcねじ	1/4配管アダプタセット	セレックスF.R.L1000シリーズ用	Rc1/4	IN・OUT逆流れ（右→左）	Rcねじ	Rcねじ	1個
MPa表示、Rcねじ	3/8配管アダプタセット	セレックスF.R.L1000シリーズ用	Rc1/4	IN・OUT逆流れ（右→左）	Rcねじ	Rcねじ	1個
MPa表示、Rcねじ	C形ブラケット	セレックスF.R.L1000シリーズ用	Rc1/4	IN・OUT逆流れ（右→左）	Rcねじ	Rcねじ	1個
MPa表示、Rcねじ	サイレンサ	セレックスF.R.L1000シリーズ用	Rc1/4	IN・OUT逆流れ（右→左）	Rcねじ	Rcねじ	1個
MPa表示、Rcねじ	添付品なし	セレックスF.R.L3000、4000シリーズ用	Rc1/4	標準流れ（左→右）	Rcねじ	Rcねじ	1個
MPa表示、Rcねじ	1/4配管アダプタセット	セレックスF.R.L3000、4000シリーズ用	Rc1/4	標準流れ（左→右）	Rcねじ	Rcねじ	1個
MPa表示、Rcねじ	3/8配管アダプタセット	セレックスF.R.L3000、4000シリーズ用	Rc1/4	標準流れ（左→右）	Rcねじ	Rcねじ	1個
MPa表示、Rcねじ	1/2配管アダプタセット	セレックスF.R.L3000、4000シリーズ用	Rc1/4	標準流れ（左→右）	Rcねじ	Rcねじ	1個
MPa表示、Rcねじ	3/4配管アダプタセット	セレックスF.R.L3000、4000シリーズ用	Rc1/4	標準流れ（左→右）	Rcねじ	Rcねじ	1個
MPa表示、Rcねじ	C形ブラケット	セレックスF.R.L3000、4000シリーズ用	Rc1/4	標準流れ（左→右）	Rcねじ	Rcねじ	1個
MPa表示、Rcねじ	サイレンサ	セレックスF.R.L3000、4000シリーズ用	Rc1/4	標準流れ（左→右）	Rcねじ	Rcねじ	1個
MPa表示、Rcねじ	添付品なし	セレックスF.R.L3000、4000シリーズ用	Rc1/4	IN・OUT逆流れ（右→左）	Rcねじ	Rcねじ	1個
MPa表示、Rcねじ	1/4配管アダプタセット	セレックスF.R.L3000、4000シリーズ用	Rc1/4	IN・OUT逆流れ（右→左）	Rcねじ	Rcねじ	1個
MPa表示、Rcねじ	3/8配管アダプタセット	セレックスF.R.L3000、4000シリーズ用	Rc1/4	IN・OUT逆流れ（右→左）	Rcねじ	Rcねじ	1個
MPa表示、Rcねじ	1/2配管アダプタセット	セレックスF.R.L3000、4000シリーズ用	Rc1/4	IN・OUT逆流れ（右→左）	Rcねじ	Rcねじ	1個
MPa表示、Rcねじ	3/4配管アダプタセット	セレックスF.R.L3000、4000シリーズ用	Rc1/4	IN・OUT逆流れ（右→左）	Rcねじ	Rcねじ	1個
MPa表示、Rcねじ	C形ブラケット	セレックスF.R.L3000、4000シリーズ用	Rc1/4	IN・OUT逆流れ（右→左）	Rcねじ	Rcねじ	1個
MPa表示、Rcねじ	サイレンサ	セレックスF.R.L3000、4000シリーズ用	Rc1/4	IN・OUT逆流れ（右→左）	Rcねじ	Rcねじ	1個
MPa表示、Rcねじ	添付品なし	セレックスF.R.L3000、4000シリーズ用	Rc3/8	標準流れ（左→右）	Rcねじ	Rcねじ	1個
MPa表示、Rcねじ	1/4配管アダプタセット	セレックスF.R.L3000、4000シリーズ用	Rc3/8	標準流れ（左→右）	Rcねじ	Rcねじ	1個
MPa表示、Rcねじ	3/8配管アダプタセット	セレックスF.R.L3000、4000シリーズ用	Rc3/8	標準流れ（左→右）	Rcねじ	Rcねじ	1個
MPa表示、Rcねじ	1/2配管アダプタセット	セレックスF.R.L3000、4000シリーズ用	Rc3/8	標準流れ（左→右）	Rcねじ	Rcねじ	1個
MPa表示、Rcねじ	3/4配管アダプタセット	セレックスF.R.L3000、4000シリーズ用	Rc3/8	標準流れ（左→右）	Rcねじ	Rcねじ	1個
MPa表示、Rcねじ	C形ブラケット	セレックスF.R.L3000、4000シリーズ用	Rc3/8	標準流れ（左→右）	Rcねじ	Rcねじ	1個
MPa表示、Rcねじ	サイレンサ	セレックスF.R.L3000、4000シリーズ用	Rc3/8	標準流れ（左→右）	Rcねじ	Rcねじ	1個
MPa表示、Rcねじ	添付品なし	セレックスF.R.L3000、4000シリーズ用	Rc3/8	IN・OUT逆流れ（右→左）	Rcねじ	Rcねじ	1個
MPa表示、Rcねじ	1/4配管アダプタセット	セレックスF.R.L3000、4000シリーズ用	Rc3/8	IN・OUT逆流れ（右→左）	Rcねじ	Rcねじ	1個
MPa表示、Rcねじ	3/8配管アダプタセット	セレックスF.R.L3000、4000シリーズ用	Rc3/8	IN・OUT逆流れ（右→左）	Rcねじ	Rcねじ	1個
MPa表示、Rcねじ	1/2配管アダプタセット	セレックスF.R.L3000、4000シリーズ用	Rc3/8	IN・OUT逆流れ（右→左）	Rcねじ	Rcねじ	1個
MPa表示、Rcねじ	3/4配管アダプタセット	セレックスF.R.L3000、4000シリーズ用	Rc3/8	IN・OUT逆流れ（右→左）	Rcねじ	Rcねじ	1個
MPa表示、Rcねじ	C形ブラケット	セレックスF.R.L3000、4000シリーズ用	Rc3/8	IN・OUT逆流れ（右→左）	Rcねじ	Rcねじ	1個
MPa表示、Rcねじ	サイレンサ	セレックスF.R.L3000、4000シリーズ用	Rc3/8	IN・OUT逆流れ（右→左）	Rcねじ	Rcねじ	1個
MPa表示、Rcねじ	添付品なし	セレックスF.R.L3000、4000シリーズ用	Rc1/2	標準流れ（左→右）	Rcねじ	Rcねじ	1個
MPa表示、Rcねじ	1/4配管アダプタセット	セレックスF.R.L3000、4000シリーズ用	Rc1/2	標準流れ（左→右）	Rcねじ	Rcねじ	1個
MPa表示、Rcねじ	3/8配管アダプタセット	セレックスF.R.L3000、4000シリーズ用	Rc1/2	標準流れ（左→右）	Rcねじ	Rcねじ	1個
MPa表示、Rcねじ	1/2配管アダプタセット	セレックスF.R.L3000、4000シリーズ用	Rc1/2	標準流れ（左→右）	Rcねじ	Rcねじ	1個
MPa表示、Rcねじ	3/4配管アダプタセット	セレックスF.R.L3000、4000シリーズ用	Rc1/2	標準流れ（左→右）	Rcねじ	Rcねじ	1個
MPa表示、Rcねじ	C形ブラケット	セレックスF.R.L3000、4000シリーズ用	Rc1/2	標準流れ（左→右）	Rcねじ	Rcねじ	1個
MPa表示、Rcねじ	サイレンサ	セレックスF.R.L3000、4000シリーズ用	Rc1/2	標準流れ（左→右）	Rcねじ	Rcねじ	1個
MPa表示、Rcねじ	添付品なし	セレックスF.R.L3000、4000シリーズ用	Rc1/2	IN・OUT逆流れ（右→左）	Rcねじ	Rcねじ	1個

通常単価(税別) (税込単価)	通常出荷日

3,945円 ( 4,340円 )	在庫品1日目当日出荷可能
5,727円 ( 6,300円 )	在庫品1日目当日出荷可能
4,870円 ( 5,357円 )	在庫品1日目当日出荷可能
4,870円 ( 5,357円 )	在庫品1日目当日出荷可能
4,137円 ( 4,551円 )	3日目
4,387円 ( 4,826円 )	在庫品1日目当日出荷可能
4,028円 ( 4,431円 )	5日目
5,396円 ( 5,936円 )	5日目
5,396円 ( 5,936円 )	5日目
5,396円 ( 5,936円 )	5日目
4,265円 ( 4,692円 )	5日目
4,488円 ( 4,937円 )	5日目
3,945円 ( 4,340円 )	在庫品1日目当日出荷可能
4,870円 ( 5,357円 )	在庫品1日目当日出荷可能
5,761円 ( 6,337円 )	在庫品1日目当日出荷可能
4,870円 ( 5,357円 )	在庫品1日目当日出荷可能
4,137円 ( 4,551円 )	4日目
4,826円 ( 5,309円 )	在庫品1日目当日出荷可能
4,028円 ( 4,431円 )	5日目
5,396円 ( 5,936円 )	5日目
5,396円 ( 5,936円 )	5日目
5,396円 ( 5,936円 )	5日目
4,265円 ( 4,692円 )	5日目
4,488円 ( 4,937円 )	5日目
3,945円 ( 4,340円 )	在庫品1日目当日出荷可能
5,549円 ( 6,104円 )	4日目
5,549円 ( 6,104円 )	在庫品1日目当日出荷可能
5,549円 ( 6,104円 )	4日目
5,549円 ( 6,104円 )	4日目
4,174円 ( 4,591円 )	在庫品1日目当日出荷可能
4,945円 ( 5,440円 )	在庫品1日目当日出荷可能
4,287円 ( 4,716円 )	4日目
5,663円 ( 6,229円 )	5日目
5,663円 ( 6,229円 )	5日目
5,663円 ( 6,229円 )	5日目
5,663円 ( 6,229円 )	5日目
4,325円 ( 4,758円 )	5日目
4,711円 ( 5,182円 )	4日目
4,302円 ( 4,732円 )	在庫品1日目当日出荷可能
5,549円 ( 6,104円 )	3日目
5,549円 ( 6,104円 )	4日目
5,549円 ( 6,104円 )	3日目
5,549円 ( 6,104円 )	4日目
4,598円 ( 5,058円 )	4日目
4,752円 ( 5,227円 )	4日目
4,287円 ( 4,716円 )	3日目
5,663円 ( 6,229円 )	5日目
5,663円 ( 6,229円 )	5日目
5,663円 ( 6,229円 )	5日目
5,663円 ( 6,229円 )	5日目
4,324円 ( 4,756円 )	4日目
4,711円 ( 5,182円 )	12日目
3,945円 ( 4,340円 )	在庫品1日目当日出荷可能
5,549円 ( 6,104円 )	4日目
5,549円 ( 6,104円 )	在庫品1日目当日出荷可能
5,549円 ( 6,104円 )	3日目
5,549円 ( 6,104円 )	3日目
4,394円 ( 4,833円 )	在庫品1日目当日出荷可能
4,574円 ( 5,031円 )	在庫品1日目当日出荷可能
4,287円 ( 4,716円 )	4日目

基本情報

基本情報

【特長】
・排気操作は1アクション。
・空気圧ラインの残圧事故防止に最適。

ご注意

商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

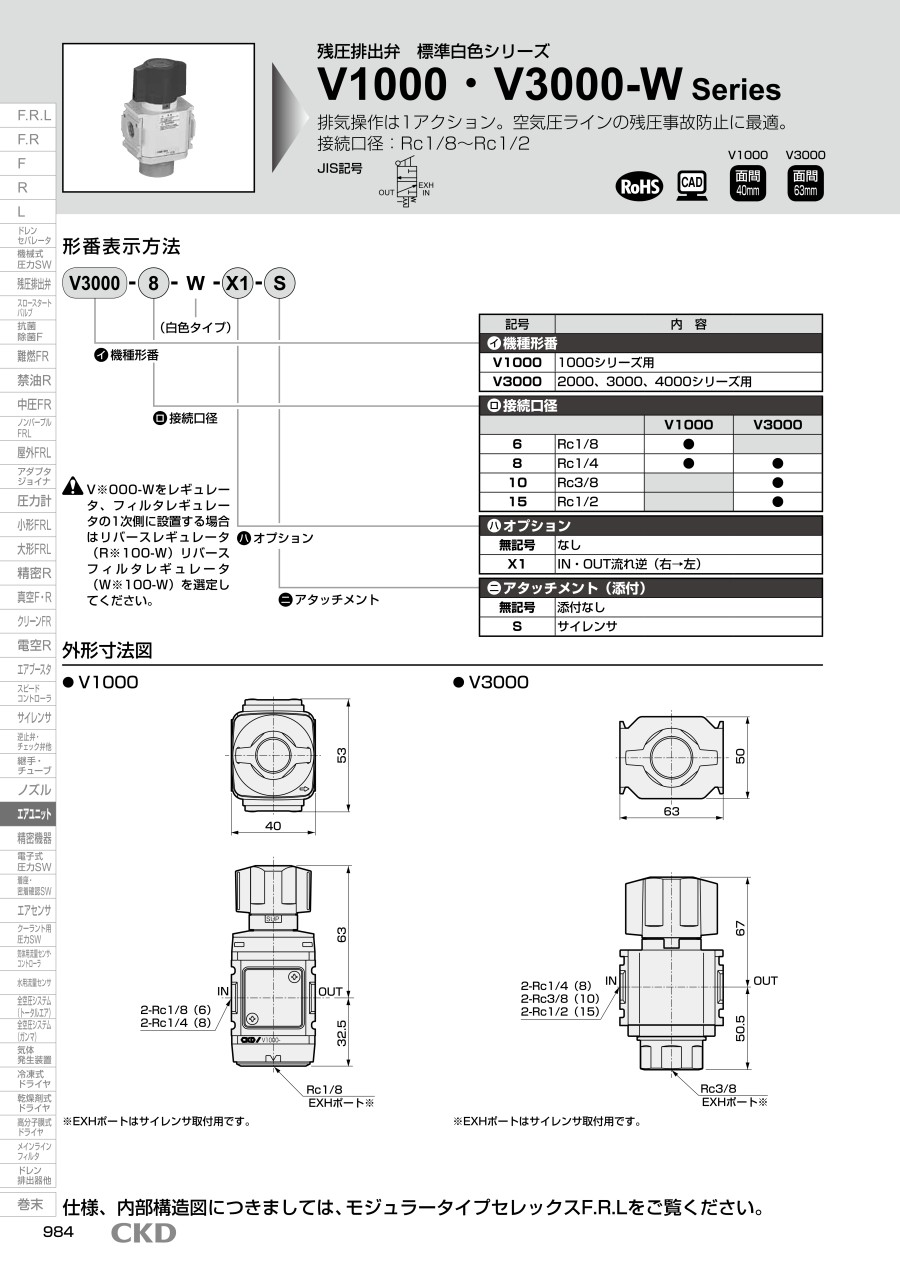

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
