ＣＫＤ

クリーン排気フィルタ

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 3,576円～23,701円

税込単価: 3,934円～26,071円

クリーンルームに、排気革命。【特長】・高精度ろ過。・高い二次側清浄度。・低コス...

詳細情報を確認する

種類
エキゾーストフィルタ
特性
クリーンルーム仕様(発塵防止)
使用流体
一般乾燥エア
使用圧力範囲 (MPa)
0::0.1
ろ過度
0.01μm
ドレンコック
なし

ご注意

商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

未確定：候補が12型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

FAC10-4P

FAC10-6P

FAC10-8P

FAC10-10P

FAC100

FAC200

FAC3000
注1：Rc1/8のポートは、エレメントの寿命監視（一次側圧力が0.1MPa以上になった場合は、エレメントを交換してください）などに使用できます。使用しない場合は製品に添付されるR1/8プラグを使用してふさいでください。

製品仕様

型番	FAC10-4P	FAC10-6P	FAC10-8P	FAC10-10P	FAC100	FAC200	FAC3000
使用流体	圧縮空気
最高使用圧力 MPa	0.1
最低使用圧力 MPa	0
耐圧力 MPa	0.3
周囲温度・流体温度 ℃	5～45				5～40		5～45
接続口径	φ4	φ6	φ8	φ10	R1/8、R1/4	R3/8、R1/2	Rc3/8、Rc1/2
質量 g	2			3	65	85	0.29
ろ過度 μm	0.01（除去効率99.99%以上）
アタッチメント質量 kg	-	-	-	-	-	-	0.17
二次側清浄度	0.1μm以上の粒子を100%除去^注1
最大処理流量 L/min（ANR）	4	10	20	35	100	200	600

注1：測定時の流量は最大処理流量、又は最大処理流量が28.3L/min（ANR）以上の場合は28.3L/min（ANR）

材質

●FAC10

部品名称		材質
本体	ハウジング	ポリアミド
	フィルタ	ポリプロピレン
	ポッティング材	ウレタン

●FAC100／FAC200

部品名称		材質
本体	ハウジング	アルミニウム合金（アルマイト処理）
	フィルタ	ポリプロピレン
	ポッティング材	ウレタン

●FAC3000

No.	部品名称		材質
1	プレートカバー		ABS樹脂
2	ボディ		アルミニウム合金ダイカスト
3	消音材		塩化ビニリデン
4	整流板		ステンレス鋼
5	Oリング		特殊ニトリルゴム
6	中空糸膜エレメント	ハウジング	ポリカーボネイト
		フィルタ	ポリプロピレン
		ポッティング材	ウレタン
7	ボウルガード		ポリアミド樹脂、ステンレス鋼

FAC3000内部構造

規格表

FAC100／FAC200

型番	A	接続口径
FAC100-6A	59	R1/8
FAC100-8A	62	R1/4
FAC200-10A	75	R3/8
FAC200-15A	78	R1/2

FAC3000

型番	接続口径
FAC3000-10	Rc3/8
FAC3000-10-B	Rc3/8
FAC3000-15	Rc1/2
FAC3000-15-B	Rc1/2

※-B：アタッチメント有

注意・禁止事項

エレメント等の消耗部品については、CKDにご相談ください。

型番リスト

表示件数

型番

処理空気流量

(l/min)

接続種類

配管ねじの呼び

接続チューブ径

ボウル材質

ボウルガード

添付

最小発注数量

4	ワンタッチ配管	-	φ4	-	なし	なし	1個
10	ワンタッチ配管	-	φ6	-	なし	なし	1個
20	ワンタッチ配管	-	φ8	-	なし	なし	1個
35	ワンタッチ配管	-	φ10	-	なし	なし	1個
100	[Rc(R)] R	1/8	-	-	なし	なし	1個
100	[Rc(R)] R	1/4	-	-	なし	なし	1個
200	[Rc(R)] R	3/8	-	-	なし	なし	1個
200	[Rc(R)] R	1/2	-	-	なし	なし	1個
600	[Rc(R)] Rc	3/8	-	ポリカーボネート	あり	なし	1個
600	[Rc(R)] Rc	3/8	-	ポリカーボネート	あり	C形ブラケット：Ｂ320-Ｐ70	1個
600	[Rc(R)] Rc	1/2	-	ポリカーボネート	あり	なし	1個
600	[Rc(R)] Rc	1/2	-	ポリカーボネート	あり	C形ブラケット：Ｂ320-Ｐ70	1個

通常単価(税別) (税込単価)	通常出荷日

3,747円 ( 4,122円 )	3日目
3,576円 ( 3,934円 )	3日目
3,998円 ( 4,398円 )	3日目
5,182円 ( 5,700円 )	3日目
12,272円 ( 13,499円 )	3日目
12,886円 ( 14,175円 )	3日目
14,207円 ( 15,628円 )	3日目
14,207円 ( 15,628円 )	3日目
23,701円 ( 26,071円 )	8日目
21,829円 ( 24,012円 )	8日目
23,701円 ( 26,071円 )	11日目
21,829円 ( 24,012円 )	8日目

詳細情報

基本情報

基本情報

クリーンルームに、排気革命。
【特長】
・高精度ろ過。
・高い二次側清浄度。
・低コスト・省スペース化。
・配管の簡素化が可能。
・消音機能。
・豊富なバリエーション。

ご注意

商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

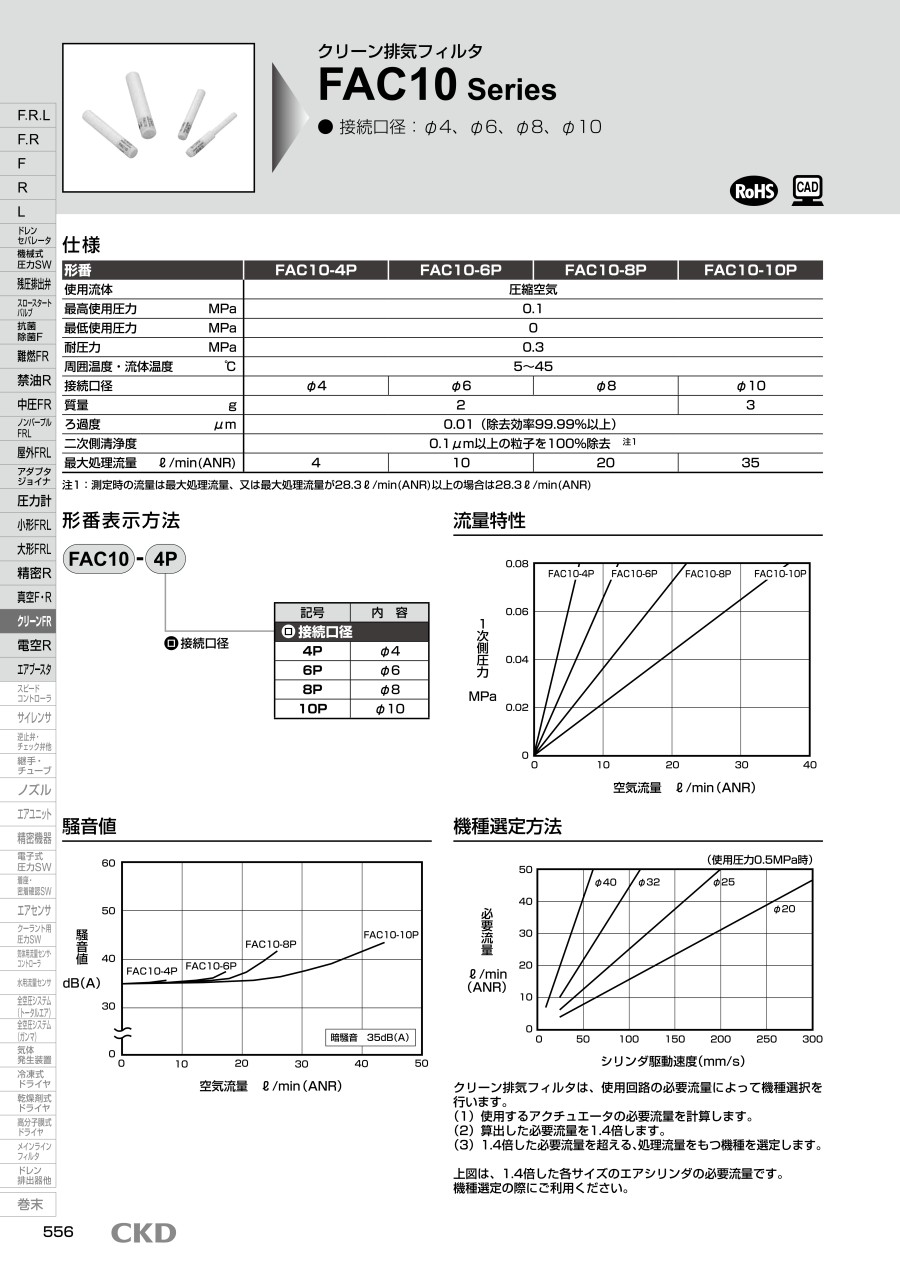

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
