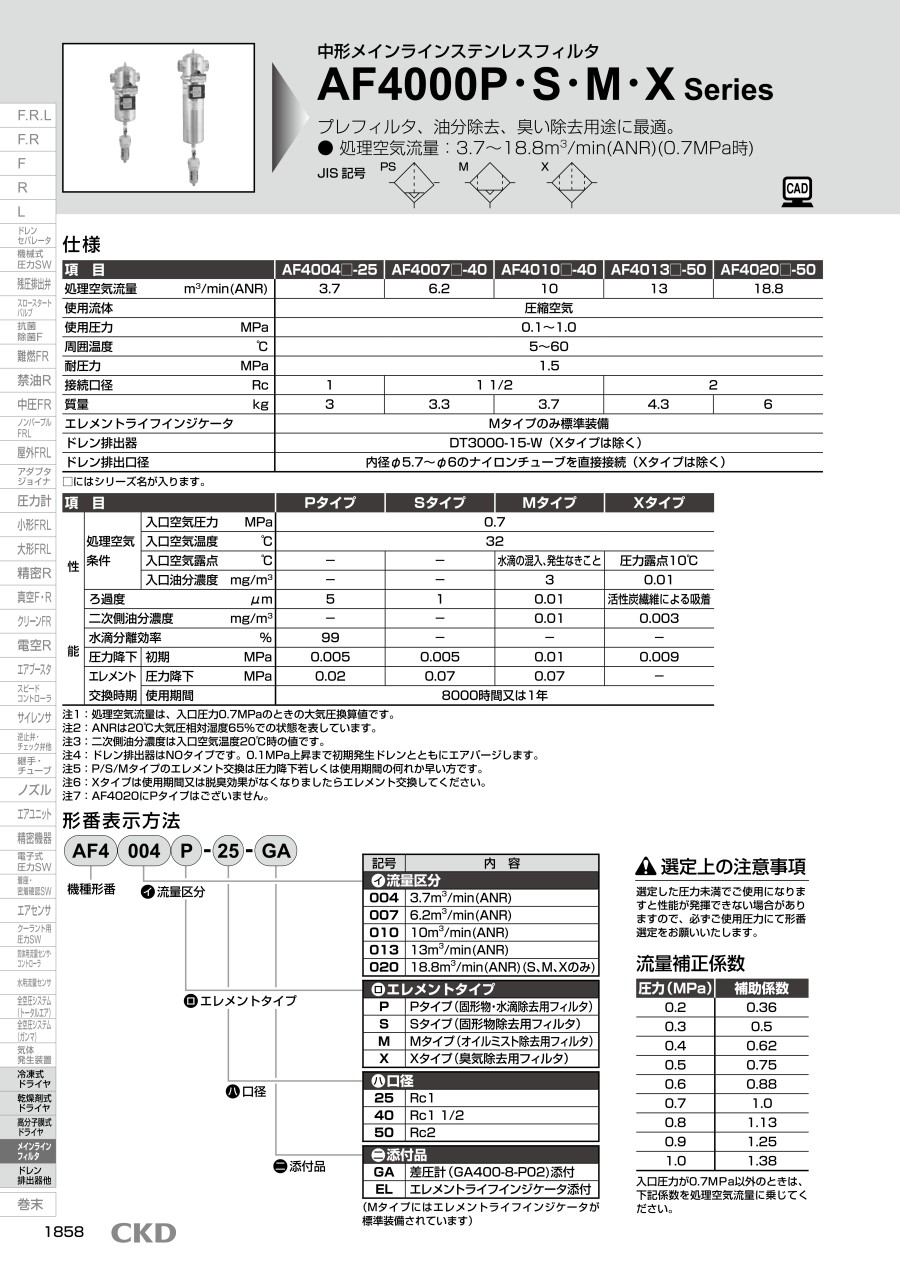

中形メインラインステンレスフィルタ AF4000P・S・M・X

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 58,140円～219,227円

税込単価: 63,954円～241,150円

【特長】・クリーン環境に応える、ステンレスハウジング採用の高性能メインラインフ...

詳細情報を確認する

種類
標準
接続方式
管接続形
特性
なし
使用流体
一般乾燥エア
使用圧力範囲 (MPa)
0.1::1.0
接続種類
Rc
ボウルガード
なし

未確定：候補が25型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

AF4004P/S/M～AF4020S/M

AF4004X～AF4020X

製品仕様

プレフィルタ、油分除法、臭い除法用途に最適。
処理空気流量：3.7～18.8m³/min（ANR）（0.7MPa時）

製品仕様

項目	AF4004□-25	AF4007□-40	AF4010□-40	AF4013□-50	AF4020□-50
処理空気流量 m³/min（ANR）	3.7	6.2	10	13	18.8
使用流体	圧縮空気
使用圧力 MPa	0.1～1.0
周囲温度 ℃	5～60
耐圧力 MPa	1.5
接続口径 Rc	1	1 1/2		2
質量 kg	3	3.3	3.7	4.3	6
エレメントライフインジケータ	Mタイプのみ標準装備
ドレン排出器	DT3000-15-W（Xタイプは除く）
ドレン排出口径	内径φ5.7～φ6のナイロンチューブを直接接続（Xタイプは除く）

□にはシリーズ名が入ります。

項目			Pタイプ	Sタイプ	Mタイプ	Xタイプ
性能	処理空気条件	入口空気圧力 MPa	0.7
		入口空気温度 ℃	32
		入口空気露点 ℃	-	-	水滴の混入、発生なきこと	圧力露点10℃
		入口油分濃度 mg/m³	-	-	3	0.01
	ろ過度 μm		5	1	0.01	活性炭繊維による吸着
	二次側油分濃度		-	-	0.01	0.003
	水滴分離効率		99	-	-	-
	圧力降下	初期 MPa	0.005	0.005	0.01	0.009
	エレメント交換時期	圧力降下 MPa	0.02	0.07	0.07	-
	エレメント交換時期	使用期間	8000時間又は1年

※処理空気流量は、入口圧力0.7MPaのときの大気圧換算値です。
※ANRは20℃大気圧相対湿度65%での状態を表しています。
※二次側油分濃度は入口空気温度20℃時の値です。
※ドレン排出器はNOタイプです。0.1MPa上昇まで初期発生ドレンとともにエアパージします。
※P/S/Mタイプのエレメント交換は圧力降下若しくは使用期間の何れか早い方です。
※Xタイプは使用期間又は脱臭効果がなくなりましたらエレメント交換してください。
※AF4020にPタイプはございません。

流量補正係数

圧力（MPa）	補正係数
0.2	0.36
0.3	0.5
0.4	0.62
0.5	0.75
0.6	0.88
0.7	1.0
0.8	1.13
0.9	1.25
1.0	1.38

※入口圧力が0.7MPa以外のときは、係数を処理空気流量に乗じてください。

内部構造および部品リスト

P,S,Mタイプ

Xタイプ

●部品リスト

【P／S／Mタイプ】

No.	部品名	材質
1	カバー	SUS304
2	ボウル	SUS304
3	バンド	SUS304
4	Oリング	NBR
5	エレメント	-
6	Oリング	NBR
7	バンドカバー	ポリアミド
8	エレメントライフインジケータ	-
9	ニップル	SUS304
10	ボールパイプ	C3771、PTFE、SUS他
11	ドレン排出器	DT3000-15-W

ドレン排出器、ボールバルブは添付されております。
エレメントライフインジケータはMタイプのみに装備されております。

【Xタイプ】

No.	部品名	材質
1	カバー	SUS304
2	ボウル	SUS304
3	バンド	SUS304
4	Oリング	NBR
5	エレメント	-
6	Oリング	NBR
7	バンドカバー	ポリアミド
8	プラグ	SUS304

規格表

型番	接続口径	A	B	C	D	E
AF4004P/S/M/X-25	Rc1	160	72.5	20.9	192.7	570
AF4007P/S/M/X-40	Rc1 1/2	170	80	283.5	192.7	730
AF4010P/S/M/X-40	Rc1 1/2	170	80	391.5	192.7	940
AF4013P/S/M/X-50	Rc2	173	86.5	478	192.7	1,100
AF4020S/M/X-50	Rc2	173	86.5	635	192.7	1,420

エレメントライフインジケータはMタイプのみに装備されております。
E寸法はメンテナンススペースを示します。
ドレン排出器及びボールバルブは添付されております。
