電動アクチュエータ モータ付仕様 EBS-M スライダタイプ
- 通常単価(税別)
- 68,638円～217,888円
- 税込単価
- 75,502円～239,677円
【特長】・高速搬送に。・設備はより省スペースにコンパクト高剛性ボディ。・簡単メ...
詳細情報を確認する未確定：候補が155型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
エア機器を電動化したいが推力とスペースが足りず諦めている困っている経験はございませんか？
CKDの新電動アクチュエーターが解決します！！
●エア同等の推力
■エア機器と同等の能力を実現！
各シリーズともエア機器と同等の力を出力することが可能です。
※エアの条件は、0.45MPa時。同サイズでの比較です。
■エア機器の使いやすさを実現！
エア機器を制御する電磁弁と同様のシーケンスでも動作可能です。
●全アクチュエータと繋がるワンコントローラ
●商品使用事例
製品仕様
| モータ | □35 ステッピングモータ | |||
|---|---|---|---|---|
| エンコーダ種別 | バッテリレスアブソリュートエンコーダ | |||
| 駆動方式 | ボールねじ φ10 | |||
| ストローク | mm | 50～500 | ||
| ねじリード | mm | 6 | 12 | |
| 最大可搬質量 ※1※2 | kg | 水平 | 16.6（16.6） | 13.3（11.6） |
| 垂直 | 8.3（6.6） | 3.3（2.5） | ||
| 作動速度範囲 ※3※4 | mm/s | 7～400（200） | 15～700（500） | |
| 最大押付力 | N | 177 | 89 | |
| 押付作動速度範囲 | mm/s | 5～25 | 5～30 | |
| 繰返し精度 | mm | ±0.01 | ||
| ロストモーション | mm | 0.1以下 | ||
| 静的許容モーメント | N・m | MP：62 MY：62 MR：92 | ||
| モータ電源電圧 | DC24V±10% または DC48V±10% | |||
| モータ部瞬間最大電流 | A | 4.0 | ||
| ブレーキ | 形式、電源電圧 | 無励磁作動型、DC24V±10% | ||
| 消費電力 | W | 7 | ||
| 保持力 | N | 126 | 63 | |
| 絶縁抵抗 | 10MΩ、DC500V | |||
| 耐電圧 | AC500V 1分間 | |||
| 使用周囲温度、湿度 | 0～40℃（凍結なきこと） 35～80%RH（結露なきこと） | |||
| 保存周囲温度、湿度 | -10～50℃（凍結なきこと） 35～80%RH（結露なきこと） | |||
| 雰囲気 | 腐食性ガス、爆発性ガス、粉塵なきこと | |||
| 保護構造 | IP40 | |||
- ※1 （ ）はDC24V時の値です。
- ※2 可搬質量は、加減速度や速度により変化します。
- ※3 （ ）はDC24V時の最高速度の値です。
- ※4 条件により最高速度が低下する場合があります。

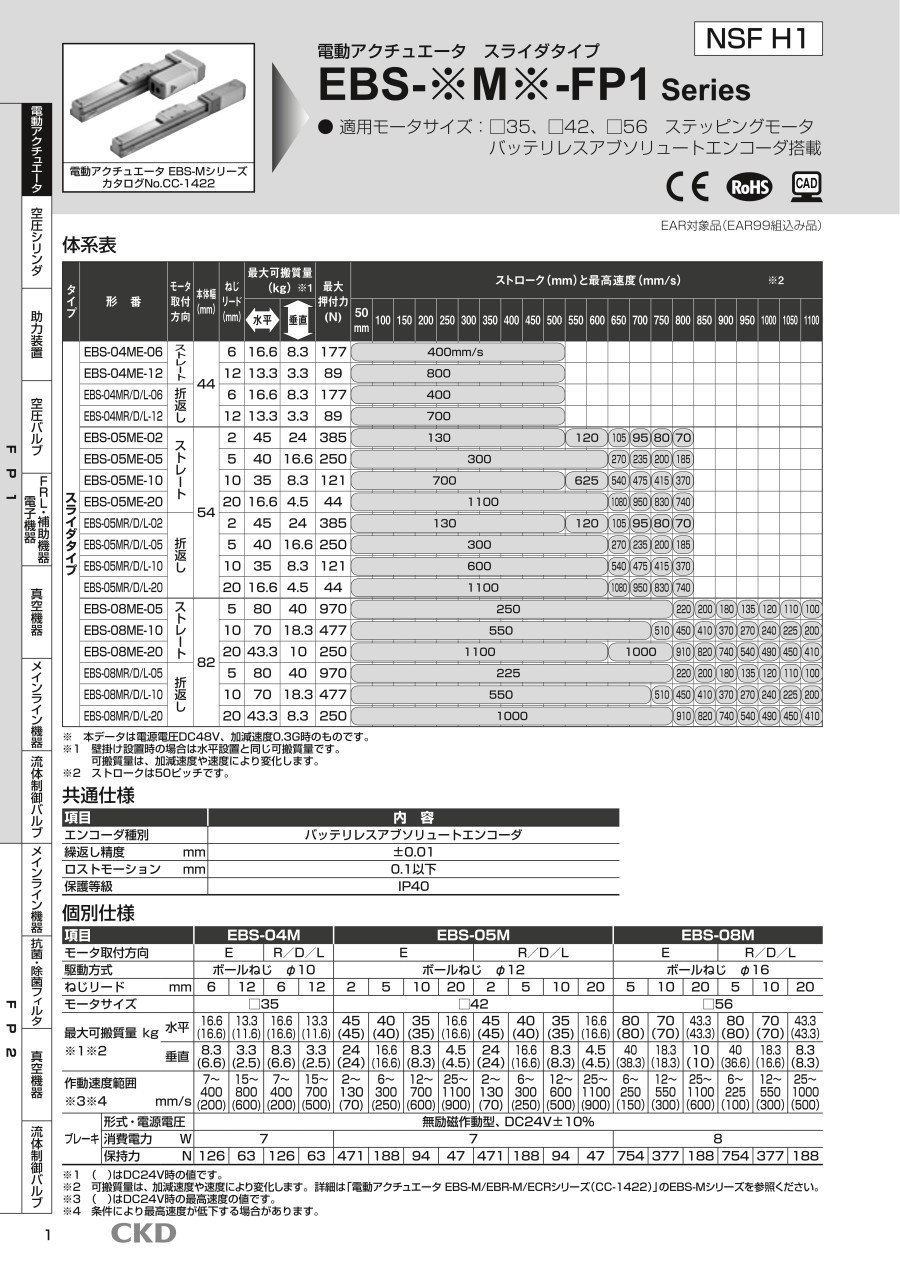

●体系表
| タイプ | 形番 | モータ サイズ | モータ 取付 方向 | 本体幅（mm） | ねじ リード （mm） | 最大可搬質量（kg） | 最大 押付力 （N） | ||
|---|---|---|---|---|---|---|---|---|---|
| 水平 | 垂直 | ||||||||
| スライダ タイプ |  | EBS-04ME-06 | □35 | ストレート | 44 | 6 | 16.6 | 8.3 | 177 |
| EBS-04ME-12 | 12 | 13.3 | 3.3 | 89 | |||||
| EBS-04MR/D/L-06 | 折返し | 6 | 16.6 | 8.3 | 177 | ||||
| EBS-04MR/D/L-12 | 12 | 13.3 | 3.3 | 89 | |||||
 | EBS-05ME-02 | □42 | ストレート | 54 | 2 | 45 | 24 | 385 | |
| EBS-05ME-05 | 5 | 40 | 16.6 | 250 | |||||
| EBS-05ME-10 | 10 | 35 | 8.3 | 121 | |||||
| EBS-05ME-20 | 20 | 16.6 | 4.5 | 44 | |||||
| EBS-05MR/D/L-02 | 折返し | 2 | 45 | 24 | 385 | ||||
| EBS-05MR/D/L-05 | 5 | 40 | 16.6 | 250 | |||||
| EBS-05MR/D/L-10 | 10 | 35 | 8.3 | 121 | |||||
| EBS-05MR/D/L-20 | 20 | 16.6 | 4.5 | 44 | |||||
 | EBS-08ME-05 | □56 | ストレート | 82 | 5 | 80 | 40 | 970 | |
| EBS-08ME-10 | 10 | 70 | 18.3 | 477 | |||||
| EBS-08ME-20 | 20 | 43.3 | 10 | 250 | |||||
| EBS-08MR/D/L-05 | 折返し | 5 | 80 | 40 | 970 | ||||
| EBS-08MR/D/L-10 | 10 | 70 | 18.3 | 477 | |||||
| EBS-08MR/D/L-20 | 20 | 43.3 | 8.3 | 250 | |||||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
133,013円 ( 146,314円 ) | 9日目 |
140,013円 ( 154,014円 ) | 9日目 |
105,138円 ( 115,652円 ) | 9日目 |
68,638円 ( 75,502円 ) | 9日目 |
80,888円 ( 88,977円 ) | 9日目 |
84,013円 ( 92,414円 ) | 9日目 |
134,513円 ( 147,964円 ) | 9日目 |
108,513円 ( 119,364円 ) | 9日目 |
120,638円 ( 132,702円 ) | 9日目 |
133,229円 ( 146,552円 ) | 9日目 |
123,263円 ( 135,589円 ) | 9日目 |
120,763円 ( 132,839円 ) | 9日目 |
109,388円 ( 120,327円 ) | 9日目 |
127,638円 ( 140,402円 ) | 9日目 |
106,263円 ( 116,889円 ) | 9日目 |
138,888円 ( 152,777円 ) | 9日目 |
112,888円 ( 124,177円 ) | 9日目 |
121,638円 ( 133,802円 ) | 9日目 |
132,763円 ( 146,039円 ) | 9日目 |
137,513円 ( 151,264円 ) | 9日目 |
129,888円 ( 142,877円 ) | 9日目 |
78,638円 ( 86,502円 ) | 9日目 |
111,763円 ( 122,939円 ) | 9日目 |
118,638円 ( 130,502円 ) | 9日目 |
114,388円 ( 125,827円 ) | 9日目 |
95,388円 ( 104,927円 ) | 9日目 |
82,138円 ( 90,352円 ) | 9日目 |
95,513円 ( 105,064円 ) | 9日目 |
112,888円 ( 124,177円 ) | 9日目 |
110,388円 ( 121,427円 ) | 9日目 |
115,888円 ( 127,477円 ) | 9日目 |
130,888円 ( 143,977円 ) | 9日目 |
112,888円 ( 124,177円 ) | 9日目 |
149,138円 ( 164,052円 ) | 9日目 |
123,763円 ( 136,139円 ) | 9日目 |
137,888円 ( 151,677円 ) | 9日目 |
123,138円 ( 135,452円 ) | 9日目 |
185,513円 ( 204,064円 ) | 9日目 |
187,888円 ( 206,677円 ) | 9日目 |
189,638円 ( 208,602円 ) | 9日目 |
169,388円 ( 186,327円 ) | 9日目 |
179,013円 ( 196,914円 ) | 9日目 |
159,388円 ( 175,327円 ) | 9日目 |
168,388円 ( 185,227円 ) | 9日目 |
197,388円 ( 217,127円 ) | 9日目 |
204,388円 ( 224,827円 ) | 9日目 |
167,138円 ( 183,852円 ) | 9日目 |
174,513円 ( 191,964円 ) | 9日目 |
156,138円 ( 171,752円 ) | 9日目 |
179,013円 ( 196,914円 ) | 9日目 |
154,888円 ( 170,377円 ) | 9日目 |
171,638円 ( 188,802円 ) | 9日目 |
149,138円 ( 164,052円 ) | 9日目 |
156,263円 ( 171,889円 ) | 9日目 |
155,638円 ( 171,202円 ) | 9日目 |
158,638円 ( 174,502円 ) | 9日目 |
185,763円 ( 204,339円 ) | 9日目 |
201,138円 ( 221,252円 ) | 9日目 |
174,388円 ( 191,827円 ) | 9日目 |
181,013円 ( 199,114円 ) | 9日目 |
詳細情報
基本情報
【特長】
・高速搬送に。
・設備はより省スペースにコンパクト高剛性ボディ。
・簡単メンテナンスグリース給脂口装備。
