電動アクチュエータ モータ付仕様 EBR-M ガイド内蔵形ロッドタイプ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 67,763円～206,263円特別価格
- 税込単価
- 74,539円～226,889円特別価格
【特長】・圧入、昇降へ。・併設ガイドの必要性を低減。・メンテナンスを容易にモー...
詳細情報を確認する未確定：候補が757型番あります。
商品情報
製品仕様
エア機器を電動化したいが推力とスペースが足りず諦めている困っている経験はございませんか？
CKDの新電動アクチュエーターが解決します！！
●エア同等の推力
■エア機器と同等の能力を実現！
各シリーズともエア機器と同等の力を出力することが可能です。
※エアの条件は、0.45MPa時。同サイズでの比較です。
■エア機器の使いやすさを実現！
エア機器を制御する電磁弁と同様のシーケンスでも動作可能です。
●全アクチュエータと繋がるワンコントローラ
●商品使用事例
製品仕様
| モータ | □35 ステッピングモータ | |||
|---|---|---|---|---|
| エンコーダ種別 | バッテリレスアブソリュートエンコーダ | |||
| 駆動方式 | ボールねじ φ10 | |||
| ストローク | mm | 50～400 | ||
| ねじリード | mm | 6 | 12 | |
| 最大可搬質量 ※1※2 | kg | 水平 | 33.3（33.3） | 18.3（18.3） |
| 垂直 | 10（9.1） | 5（4.5） | ||
| 作動速度範囲 ※3※4 | mm/s | 7～350（250） | 15～600（500） | |
| 最大押付力 | N | 131 | 69 | |
| 押付作動速度範囲 | mm/s | 5～20 | 5～30 | |
| 繰返し精度 | mm | ±0.01 | ||
| ロストモーション | mm | 0.1以下 | ||
| モータ電源電圧 | DC24V±10% または DC48V±10% | |||
| モータ部瞬間最大電流 | A | 4.0 | ||
| ブレーキ | 形式、電源電圧 | 無励磁作動型、DC24V±10% | ||
| 消費電力 | W | 7 | ||
| 保持力 | N | 126 | 63 | |
| 絶縁抵抗 | 10MΩ、DC500V | |||
| 耐電圧 | AC500V 1分間 | |||
| 使用周囲温度、湿度 | 0～40℃（凍結なきこと） 35～80%RH（結露なきこと） | |||
| 保存周囲温度、湿度 | -10～50℃（凍結なきこと） 35～80%RH（結露なきこと） | |||
| 雰囲気 | 腐食性ガス、爆発性ガス、粉塵なきこと | |||
| 保護構造 | IP40 | |||
- ※1 （ ）はDC24V時の値です。
- ※2 可搬質量は、加減速度や速度により変化します。
- ※3 （ ）はDC24V時の最高速度の値です。
- ※4 条件により最高速度が低下する場合があります。

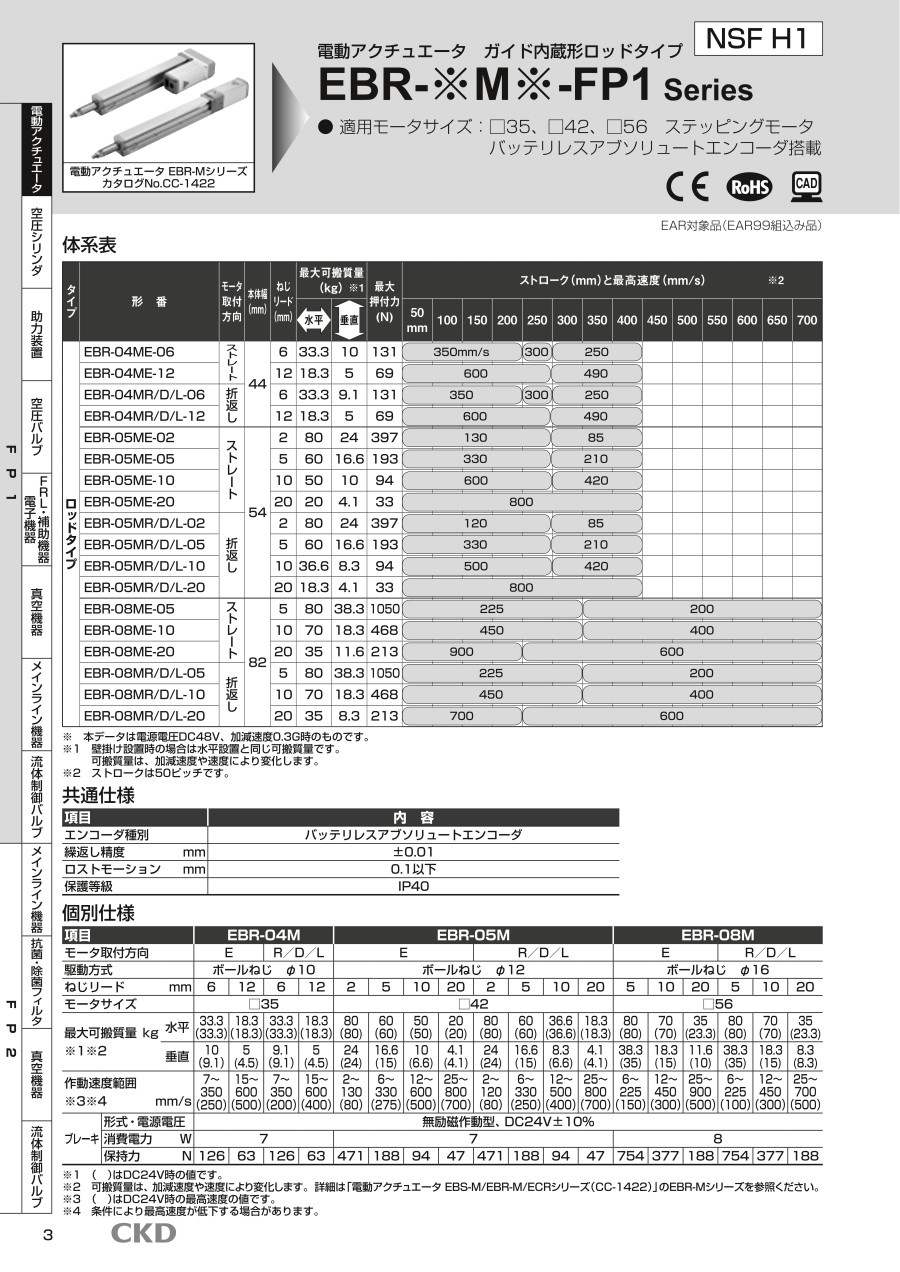

●体系表
| タイプ | 形番 | モータ サイズ | モータ 取付 方向 | 本体幅（mm） | ねじ リード （mm） | 最大可搬質量（kg） | 最大 押付力 （N） | ||
|---|---|---|---|---|---|---|---|---|---|
| 水平 | 垂直 | ||||||||
| ロッドタイプ |  | EBR-04ME-06 | □35 | ストレート | 44 | 6 | 33.3 | 10 | 131 |
| EBR-04ME-12 | 12 | 18.3 | 5 | 69 | |||||
| EBR-04MR/D/L-06 | 折返し | 6 | 33.3 | 9.1 | 131 | ||||
| EBR-04MR/D/L-12 | 12 | 18.3 | 5 | 69 | |||||
 | EBR-05ME-02 | □42 | ストレート | 54 | 2 | 80 | 24 | 397 | |
| EBR-05ME-05 | 5 | 60 | 16.6 | 193 | |||||
| EBR-05ME-10 | 10 | 50 | 10 | 94 | |||||
| EBR-05ME-20 | 20 | 20 | 4.1 | 33 | |||||
| EBR-05MR/D/L-02 | 折返し | 2 | 80 | 24 | 397 | ||||
| EBR-05MR/D/L-05 | 5 | 60 | 16.6 | 193 | |||||
| EBR-05MR/D/L-10 | 10 | 36.6 | 8.3 | 94 | |||||
| EBR-05MR/D/L-20 | 20 | 18.3 | 4.1 | 33 | |||||
 | EBR-08ME-05 | □56 | ストレート | 82 | 5 | 80 | 38.3 | 1050 | |
| EBR-08ME-10 | 10 | 70 | 18.3 | 468 | |||||
| EBR-08ME-20 | 20 | 35 | 11.6 | 213 | |||||
| EBR-08MR/D/L-05 | 折返し | 5 | 80 | 38.3 | 1050 | ||||
| EBR-08MR/D/L-10 | 10 | 70 | 18.3 | 468 | |||||
| EBR-08MR/D/L-20 | 20 | 35 | 8.3 | 213 | |||||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
90,888円81,799円 ( 89,979円 ) | 9日目 |
98,013円88,211円 ( 97,032円 ) | 9日目 |
100,513円90,461円 ( 99,507円 ) | 9日目 |
103,138円92,824円 ( 102,106円 ) | 9日目 |
110,138円99,124円 ( 109,036円 ) | 9日目 |
97,388円87,649円 ( 96,414円 ) | 9日目 |
98,888円88,999円 ( 97,899円 ) | 9日目 |
100,388円90,349円 ( 99,384円 ) | 9日目 |
104,638円94,174円 ( 103,591円 ) | 9日目 |
71,513円64,361円 ( 70,797円 ) | 9日目 |
78,638円70,774円 ( 77,851円 ) | 9日目 |
81,138円73,024円 ( 80,326円 ) | 9日目 |
83,763円75,386円 ( 82,925円 ) | 9日目 |
90,763円81,686円 ( 89,855円 ) | 9日目 |
78,013円70,211円 ( 77,232円 ) | 9日目 |
79,513円71,561円 ( 78,717円 ) | 9日目 |
81,013円72,911円 ( 80,202円 ) | 9日目 |
85,263円76,736円 ( 84,410円 ) | 9日目 |
87,138円78,424円 ( 86,266円 ) | 9日目 |
94,263円84,836円 ( 93,320円 ) | 9日目 |
96,763円87,086円 ( 95,795円 ) | 9日目 |
99,388円89,449円 ( 98,394円 ) | 9日目 |
106,388円95,749円 ( 105,324円 ) | 9日目 |
93,638円84,274円 ( 92,701円 ) | 9日目 |
95,138円85,624円 ( 94,186円 ) | 9日目 |
96,638円86,974円 ( 95,671円 ) | 9日目 |
100,888円90,799円 ( 99,879円 ) | 9日目 |
67,763円60,986円 ( 67,085円 ) | 9日目 |
74,888円67,399円 ( 74,139円 ) | 9日目 |
77,388円69,649円 ( 76,614円 ) | 9日目 |
80,013円72,011円 ( 79,212円 ) | 9日目 |
87,013円78,311円 ( 86,142円 ) | 9日目 |
74,263円66,836円 ( 73,520円 ) | 9日目 |
75,763円 ( 83,339円 ) | 9日目 |
77,263円69,536円 ( 76,490円 ) | 9日目 |
81,513円73,361円 ( 80,697円 ) | 9日目 |
95,013円85,511円 ( 94,062円 ) | 9日目 |
102,138円91,924円 ( 101,116円 ) | 9日目 |
104,638円94,174円 ( 103,591円 ) | 9日目 |
107,263円96,536円 ( 106,190円 ) | 9日目 |
114,263円102,836円 ( 113,120円 ) | 9日目 |
101,513円91,361円 ( 100,497円 ) | 9日目 |
103,013円92,711円 ( 101,982円 ) | 9日目 |
104,513円94,061円 ( 103,467円 ) | 9日目 |
108,763円97,886円 ( 107,675円 ) | 9日目 |
75,638円68,074円 ( 74,881円 ) | 9日目 |
82,763円74,486円 ( 81,935円 ) | 9日目 |
85,263円76,736円 ( 84,410円 ) | 9日目 |
87,888円79,099円 ( 87,009円 ) | 9日目 |
94,888円85,399円 ( 93,939円 ) | 9日目 |
82,138円73,924円 ( 81,316円 ) | 9日目 |
83,638円75,274円 ( 82,801円 ) | 9日目 |
85,138円76,624円 ( 84,286円 ) | 9日目 |
89,388円80,449円 ( 88,494円 ) | 9日目 |
91,263円82,136円 ( 90,350円 ) | 9日目 |
98,388円88,549円 ( 97,404円 ) | 9日目 |
100,888円90,799円 ( 99,879円 ) | 9日目 |
103,513円93,161円 ( 102,477円 ) | 9日目 |
110,513円99,461円 ( 109,407円 ) | 9日目 |
97,763円87,986円 ( 96,785円 ) | 9日目 |
詳細情報
基本情報
【特長】
・圧入、昇降へ。
・併設ガイドの必要性を低減。
・メンテナンスを容易にモータユニット交換可能。
