マシンエンジニアリング

パルス制御モータ式 X63シリーズフロントヘッドタイプ

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 298,685円～432,053円特別価格

税込単価: 328,554円～475,258円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

マシンエンジニアリング

通常出荷日：11 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

マシンエンジニアリング

通常出荷日：15 日目～

【特長】・移動ヘッドをフロント部に配置して、アーム取出し方向の自由設計を実現し...

内蔵センサ
標準

未確定：候補が161型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

■注意
●本体取付けは外形図のF面（本体底面）を正面にできます。
●本体は外形図の取り付けタップ（2）を使用してください。
●チャックなどを取り付けるアームは外形図のタップ穴（1）を使用してください。
●ブレーキ無しモータの場合、装置停止の際はヘッドを頂点位置に戻してください。頂点以外の位置で電源を切ると、ヘッドが落下し周辺機器及び製品の破損の恐れがあります。

製品仕様

■バリエーション

型番	ストローク（mm）
型番	X	Z
X6306FWS	60	21
X6307FWS	70	24
X6308FWS	80	30
X6309FWS	90	32
X6310FWS	100	36
X6311FWS	110	40
X6312FWS	120	42
X6313FWS	130	46

■モータ駆動

駆動方式	αSTEP
	AR	AZ
	オリエンタルモーター㈱
内蔵センサ	頂点検出センサ（S1）、原点&位置判別用センサ（S2）
内蔵センサ	アンプ内蔵フォトセンサ（パナソニック）PM-L25
周囲温度	5～50℃
潤滑油	コスモグリースダイナマックスEP No.1

モータ仕様（ギヤヘッド付）			モータ型番	PPU 型番	B
αSTEP AR	ブレーキ無し	AC	ARM66AC-PS10	X63□□FWS-66ACPS10-AS	112
	ブレーキ無し	DC	ARM66SAK-PS10	X63□□FWS-66AKPS10-AS	111.5
	ブレーキあり	AC	ARM66MC-PS10	X63□□FWS-66MCPS10-AS	147
	ブレーキあり	DC	ARM66SMK-PS10	X63□□FWS-66MKPS10-AS	146.5
αSTEP AZ	ブレーキ無し	AC	AZM66AC-PS10	X63□□FWS-Z66ACPS10-AS	119
	ブレーキ無し	DC	AZM66AK-PS10	X63□□FWS-Z66AKPS10-AS	119
	ブレーキあり	AC	AZM66MC-PS10	X63□□FWS-Z66MCPS10-AS	165
	ブレーキあり	DC	AZM66MK-PS10	X63□□FWS-Z66MKPS10-AS	165

■性能

型番	ストローク（mm）				位置繰返し精度（mm）	本体質量（kg）
	X	Z
	X	ストレート	ストレート（メカエンド）	R動作含む
X6306FWS	60	0～21	23.5	51	±0.02	4.4
X6307FWS	70	0～24	26	59		4.4
X6308FWS	80	0～30	32	70		5.2
X6309FWS	90	0～32	34.5	77		5.2
X6310FWS	100	0～36	38.5	86		6.2
X6311FWS	110	0～40	41.8	95		6.2
X6312FWS	120	0～42	44.5	102		7.1
X6313FWS	130	0～46	48.5	111		7.1

※Xストロークの公差は-0.1、+0.2mm。
※質量はモータ 66ACPS10

規格表

型番	X	Z1	Z2	Z3	W1	W2	H1	H2	H3	H4	H5	C1	E1
X6306FWS	60	21	51	53.5	164	140	156	78	12.5	40	51	56.5	51
X6307FWS	70	24	59	61	164	140	156	78	12.5	40	51	56.5	51
X6308FWS	80	30	70	72	194	140	174	87	12.5	40	69	56.5	55
X6309FWS	90	32	77	79.5	194	140	174	87	12.5	40	69	56.5	55
X6310FWS	100	36	86	88.5	218	160	189	94.5	8	45	83	56.5	65
X6311FWS	110	40	95	96.8	218	160	189	94.5	8	45	83	56.5	65
X6312FWS	120	42	102	104.5	246	200	214	107	8	45	108	58.5	75
X6313FWS	130	46	111	113.5	246	200	214	107	8	45	108	58.5	75

商品特長詳細

●移動ヘッドをフロント部に配慮して、アーム取出し方向の自由設計を実現しました。
●1モータでX-Zを作動する簡単制御と安定搬送を継承。
●スライドガイドは、X軸・Z軸とも2列構成で、従来品の1列ガイドに比べ剛性アップしました。
●従来品の高可搬タイプは最大搬送質量0.5kgに対し、フロントヘッドは2lgまで搬送可能です。

型番リスト

表示件数

型番

X6305FWS-Z66MCPS5-AS

X6306FWS-66ACPS10-AS

X6306FWS-66ACPS10-D1-AS

X6306FWS-66ACPS10-D2-AS

X6306FWS-66AKPS10-AS

X6306FWS-66AKPS10-D-AS

X6306FWS-66MCPS10-AS

X6306FWS-66MCPS10-D1-AS

X6306FWS-66MCPS10-D2-AS

X6306FWS-66MKPS10-AS

X6306FWS-66MKPS10-D-AS

X6306FWS-Z66ACPS10-AS

X6306FWS-Z66ACPS10-D1-AS

X6306FWS-Z66ACPS10-D2-AS

X6306FWS-Z66AKPS10-AS

X6306FWS-Z66AKPS10-D-AS

X6306FWS-Z66MCPS10-AS

X6306FWS-Z66MCPS10-D1-AS

X6306FWS-Z66MCPS10-D2-AS

X6306FWS-Z66MKPS10-AS

X6306FWS-Z66MKPS10-D-AS

X6307FWS-66ACPS10-AS

X6307FWS-66ACPS10-D1-AS

X6307FWS-66ACPS10-D2-AS

X6307FWS-66AKPS10-AS

X6307FWS-66AKPS10-D-AS

X6307FWS-66MCPS10-AS

X6307FWS-66MCPS10-D1-AS

X6307FWS-66MCPS10-D2-AS

X6307FWS-66MKPS10-AS

X6307FWS-66MKPS10-D-AS

X6307FWS-Z66ACPS10-AS

X6307FWS-Z66ACPS10-D1-AS

X6307FWS-Z66ACPS10-D2-AS

X6307FWS-Z66AKPS10-AS

X6307FWS-Z66AKPS10-D-AS

X6307FWS-Z66MCPS10-AS

X6307FWS-Z66MCPS10-D1-AS

X6307FWS-Z66MCPS10-D2-AS

X6307FWS-Z66MKPS10-AS

X6307FWS-Z66MKPS10-D-AS

X6308FWS-66ACPS10-AS

X6308FWS-66ACPS10-D1-AS

X6308FWS-66ACPS10-D2-AS

X6308FWS-66AKPS10-AS

X6308FWS-66AKPS10-D-AS

X6308FWS-66MCPS10-AS

X6308FWS-66MCPS10-D1-AS

X6308FWS-66MCPS10-D2-AS

X6308FWS-66MKPS10-AS

X6308FWS-66MKPS10-D-AS

X6308FWS-Z66ACPS10-AS

X6308FWS-Z66ACPS10-D1-AS

X6308FWS-Z66ACPS10-D2-AS

X6308FWS-Z66AKPS10-AS

X6308FWS-Z66AKPS10-D-AS

X6308FWS-Z66MCPS10-AS

X6308FWS-Z66MCPS10-D1-AS

X6308FWS-Z66MCPS10-D2-AS

X6308FWS-Z66MKPS10-AS

ストロークX×Z	制御モータ	ドライバ記号	モデルNo.	最小発注数量

50×15mm	αSTEP AZ AC電源（ギヤード・ブレーキ付）	無し	X6305FWS	1個
60×21mm	αSTEP AR AC電源（ギヤード）	無し	X6306FWS	1個
60×21mm	αSTEP AR AC電源（ギヤード）	D1	X6306FWS	1個
60×21mm	αSTEP AR AC電源（ギヤード）	D2	X6306FWS	1個
60×21mm	αSTEP AR DC電源（ギヤード）	無し	X6306FWS	1個
60×21mm	αSTEP AR DC電源（ギヤード）	D	X6306FWS	1個
60×21mm	αSTEP AR AC電源（ギヤード・ブレーキ付）	無し	X6306FWS	1個
60×21mm	αSTEP AR AC電源（ギヤード・ブレーキ付）	D1	X6306FWS	1個
60×21mm	αSTEP AR AC電源（ギヤード・ブレーキ付）	D2	X6306FWS	1個
60×21mm	αSTEP AR DC電源（ギヤード・ブレーキ付）	無し	X6306FWS	1個
60×21mm	αSTEP AR DC電源（ギヤード・ブレーキ付）	D	X6306FWS	1個
60×21mm	αSTEP AZ AC電源（ギヤード）	無し	X6306FWS	1個
60×21mm	αSTEP AZ AC電源（ギヤード）	D1	X6306FWS	1個
60×21mm	αSTEP AZ AC電源（ギヤード）	D2	X6306FWS	1個
60×21mm	αSTEP AZ DC電源（ギヤード）	無し	X6306FWS	1個
60×21mm	αSTEP AZ DC電源（ギヤード）	D	X6306FWS	1個
60×21mm	αSTEP AZ AC電源（ギヤード・ブレーキ付）	無し	X6306FWS	1個
60×21mm	αSTEP AZ AC電源（ギヤード・ブレーキ付）	D1	X6306FWS	1個
60×21mm	αSTEP AZ AC電源（ギヤード・ブレーキ付）	D2	X6306FWS	1個
60×21mm	αSTEP AZ DC電源（ギヤード・ブレーキ付）	無し	X6306FWS	1個
60×21mm	αSTEP AZ DC電源（ギヤード・ブレーキ付）	D	X6306FWS	1個
70×24mm	αSTEP AR AC電源（ギヤード）	無し	X6307FWS	1個
70×24mm	αSTEP AR AC電源（ギヤード）	D1	X6307FWS	1個
70×24mm	αSTEP AR AC電源（ギヤード）	D2	X6307FWS	1個
70×24mm	αSTEP AR DC電源（ギヤード）	無し	X6307FWS	1個
70×24mm	αSTEP AR DC電源（ギヤード）	D	X6307FWS	1個
70×24mm	αSTEP AR AC電源（ギヤード・ブレーキ付）	無し	X6307FWS	1個
70×24mm	αSTEP AR AC電源（ギヤード・ブレーキ付）	D1	X6307FWS	1個
70×24mm	αSTEP AR AC電源（ギヤード・ブレーキ付）	D2	X6307FWS	1個
70×24mm	αSTEP AR DC電源（ギヤード・ブレーキ付）	無し	X6307FWS	1個
70×24mm	αSTEP AR DC電源（ギヤード・ブレーキ付）	D	X6307FWS	1個
70×24mm	αSTEP AZ AC電源（ギヤード）	無し	X6307FWS	1個
70×24mm	αSTEP AZ AC電源（ギヤード）	D1	X6307FWS	1個
70×24mm	αSTEP AZ AC電源（ギヤード）	D2	X6307FWS	1個
70×24mm	αSTEP AZ DC電源（ギヤード）	無し	X6307FWS	1個
70×24mm	αSTEP AZ DC電源（ギヤード）	D	X6307FWS	1個
70×24mm	αSTEP AZ AC電源（ギヤード・ブレーキ付）	無し	X6307FWS	1個
70×24mm	αSTEP AZ AC電源（ギヤード・ブレーキ付）	D1	X6307FWS	1個
70×24mm	αSTEP AZ AC電源（ギヤード・ブレーキ付）	D2	X6307FWS	1個
70×24mm	αSTEP AZ DC電源（ギヤード・ブレーキ付）	無し	X6307FWS	1個
70×24mm	αSTEP AZ DC電源（ギヤード・ブレーキ付）	D	X6307FWS	1個
80×30mm	αSTEP AR AC電源（ギヤード）	無し	X6308FWS	1個
80×30mm	αSTEP AR AC電源（ギヤード）	D1	X6308FWS	1個
80×30mm	αSTEP AR AC電源（ギヤード）	D2	X6308FWS	1個
80×30mm	αSTEP AR DC電源（ギヤード）	無し	X6308FWS	1個
80×30mm	αSTEP AR DC電源（ギヤード）	D	X6308FWS	1個
80×30mm	αSTEP AR AC電源（ギヤード・ブレーキ付）	無し	X6308FWS	1個
80×30mm	αSTEP AR AC電源（ギヤード・ブレーキ付）	D1	X6308FWS	1個
80×30mm	αSTEP AR AC電源（ギヤード・ブレーキ付）	D2	X6308FWS	1個
80×30mm	αSTEP AR DC電源（ギヤード・ブレーキ付）	無し	X6308FWS	1個
80×30mm	αSTEP AR DC電源（ギヤード・ブレーキ付）	D	X6308FWS	1個
80×30mm	αSTEP AZ AC電源（ギヤード）	無し	X6308FWS	1個
80×30mm	αSTEP AZ AC電源（ギヤード）	D1	X6308FWS	1個
80×30mm	αSTEP AZ AC電源（ギヤード）	D2	X6308FWS	1個
80×30mm	αSTEP AZ DC電源（ギヤード）	無し	X6308FWS	1個
80×30mm	αSTEP AZ DC電源（ギヤード）	D	X6308FWS	1個
80×30mm	αSTEP AZ AC電源（ギヤード・ブレーキ付）	無し	X6308FWS	1個
80×30mm	αSTEP AZ AC電源（ギヤード・ブレーキ付）	D1	X6308FWS	1個
80×30mm	αSTEP AZ AC電源（ギヤード・ブレーキ付）	D2	X6308FWS	1個
80×30mm	αSTEP AZ DC電源（ギヤード・ブレーキ付）	無し	X6308FWS	1個

通常単価(税別) (税込単価)	通常出荷日

361,925円 ( 398,118円 )	19日目
298,685円268,816円 ( 295,698円 )	19日目
353,579円318,221円 ( 350,043円 )	19日目
353,579円318,221円 ( 350,043円 )	19日目
298,685円268,816円 ( 295,698円 )	19日目
338,527円304,674円 ( 335,141円 )	19日目
328,948円296,053円 ( 325,658円 )	19日目
379,895円341,905円 ( 376,096円 )	19日目
379,895円341,905円 ( 376,096円 )	19日目
328,948円296,053円 ( 325,658円 )	19日目
364,843円328,358円 ( 361,194円 )	19日目
322,106円289,895円 ( 318,885円 )	19日目
376,527円338,874円 ( 372,761円 )	19日目
376,527円338,874円 ( 372,761円 )	19日目
322,106円289,895円 ( 318,885円 )	19日目
361,474円325,326円 ( 357,859円 )	19日目
348,422円 ( 383,264円 )	19日目
402,843円362,558円 ( 398,814円 )	19日目
402,843円362,558円 ( 398,814円 )	19日目
348,422円313,579円 ( 344,937円 )	19日目
387,790円349,011円 ( 383,912円 )	19日目
298,685円268,816円 ( 295,698円 )	19日目
353,579円318,221円 ( 350,043円 )	19日目
353,579円318,221円 ( 350,043円 )	19日目
298,685円268,816円 ( 295,698円 )	19日目
338,527円304,674円 ( 335,141円 )	19日目
328,948円296,053円 ( 325,658円 )	19日目
379,895円341,905円 ( 376,096円 )	19日目
379,895円341,905円 ( 376,096円 )	19日目
328,948円296,053円 ( 325,658円 )	19日目
364,843円328,358円 ( 361,194円 )	19日目
322,106円289,895円 ( 318,885円 )	19日目
376,527円338,874円 ( 372,761円 )	19日目
376,527円338,874円 ( 372,761円 )	19日目
322,106円289,895円 ( 318,885円 )	19日目
361,474円325,326円 ( 357,859円 )	19日目
348,422円313,579円 ( 344,937円 )	19日目
402,843円362,558円 ( 398,814円 )	19日目
402,843円362,558円 ( 398,814円 )	19日目
348,422円313,579円 ( 344,937円 )	19日目
387,790円349,011円 ( 383,912円 )	19日目
308,422円277,579円 ( 305,337円 )	19日目
363,316円326,984円 ( 359,682円 )	19日目
363,316円326,984円 ( 359,682円 )	19日目
308,422円277,579円 ( 305,337円 )	19日目
348,264円313,437円 ( 344,781円 )	19日目
338,685円304,816円 ( 335,298円 )	19日目
389,632円350,668円 ( 385,735円 )	19日目
389,632円350,668円 ( 385,735円 )	19日目
338,685円304,816円 ( 335,298円 )	19日目
374,579円337,121円 ( 370,833円 )	19日目
331,843円298,658円 ( 328,524円 )	19日目
386,264円347,637円 ( 382,401円 )	19日目
386,264円347,637円 ( 382,401円 )	19日目
331,843円298,658円 ( 328,524円 )	19日目
371,211円334,089円 ( 367,498円 )	19日目
358,158円322,342円 ( 354,576円 )	19日目
412,579円371,321円 ( 408,453円 )	19日目
412,579円371,321円 ( 408,453円 )	19日目
358,158円322,342円 ( 354,576円 )	19日目

基本情報

基本情報

【特長】
・移動ヘッドをフロント部に配置して、アーム取出し方向の自由設計を実現しました
・1モータでX-Zを作動する簡単制御と安定搬送を継承

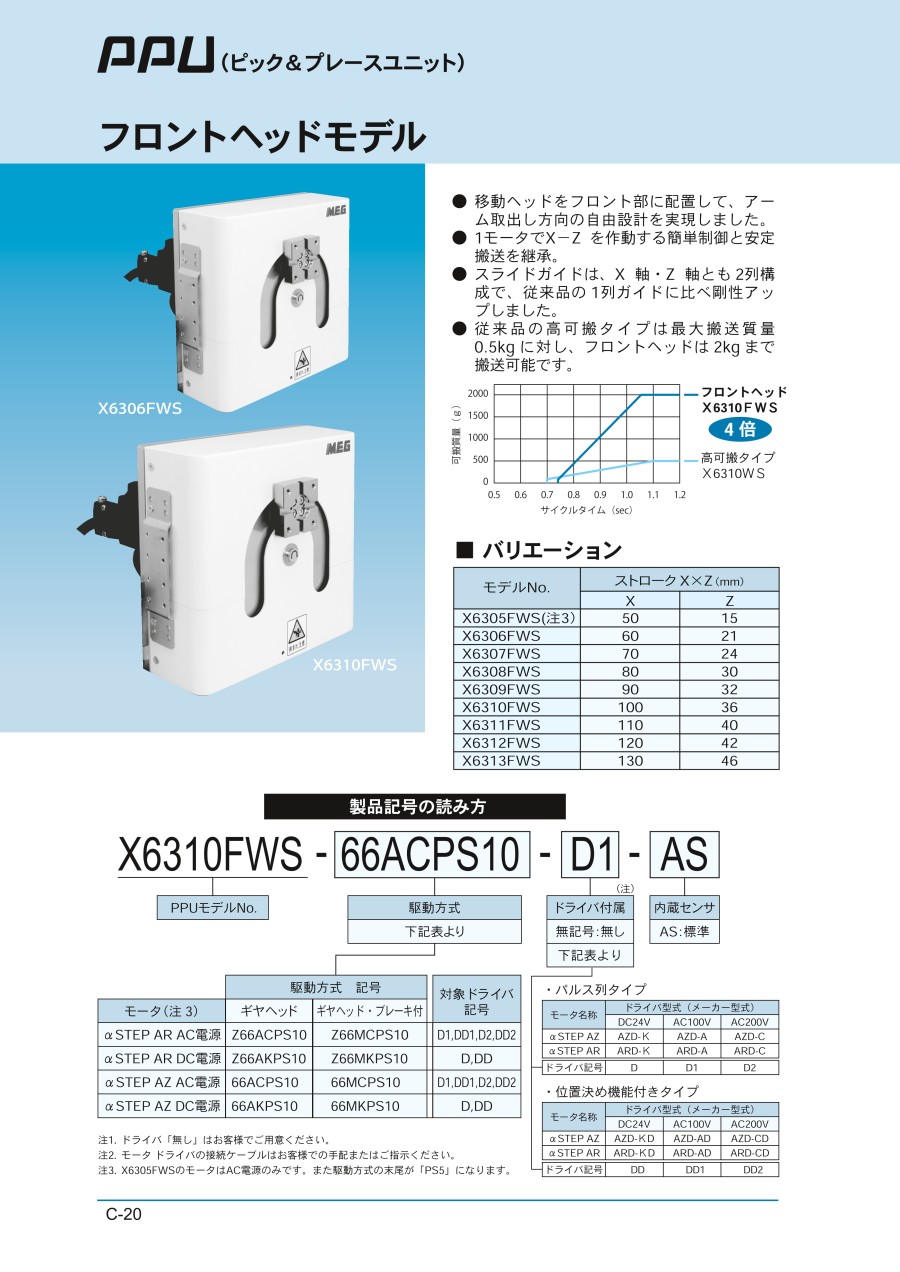

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
