透過形フォト・マイクロセンサ【EE-SX3173/4173-P】
- 通常単価(税別)
- 320円～468円
- 税込単価
- 352円～515円
機器内蔵用フォト・マイクロセンサコネクタタイプ。【特長】・ねじ取付タブ付（M3...
詳細情報を確認する- 形状
- L型
- スリット幅 (mm)
- 5
- ヘッド最大サイズ 幅 (mm)
- 13.6
- ヘッド最大サイズ 高さ (mm)
- 14.7
- ヘッド最大サイズ 長さ (mm)
- 14.8
- 検出方式
- 透過形
商品情報
外形図
| 端子記号 | 名称 |
|---|---|
| （1） | グランドGND |
| （2） | 出力OUT |
| （3） | 電源Vcc |

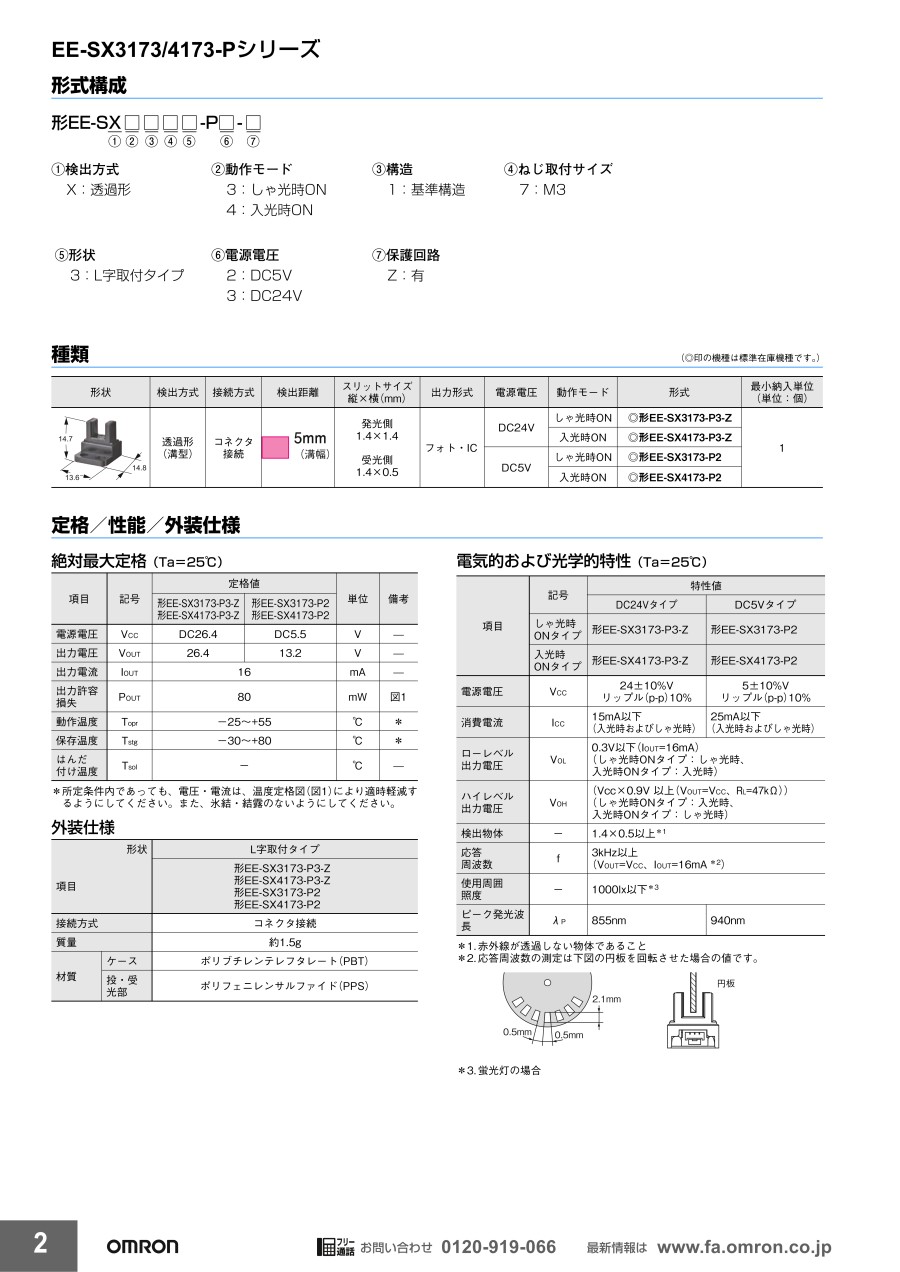

製品仕様
種類
| 型番 | 検出方式 | 接続方式 | 検出距離 | スリットサイズ 縦×横（mm） | 出力形式 | 電源電圧 | 動作モード |
|---|---|---|---|---|---|---|---|
| 形EE-SX3173-P3-Z | 透過形 （溝型） | コネクタ 接続 | 5mm （溝幅） | 発光側1.4×1.4 受光側1.4×0.5 | フォト・IC | DC24V | しゃ光時ON |
| 形EE-SX4173-P3-Z | 入光時ON | ||||||
| 形EE-SX4173-P2 | DC5V | 入光時ON |
定格/性能/外装仕様
絶対最大定格（Ta=25℃）
| 項目 | 記号 | 定格値 | 単位 | |
|---|---|---|---|---|
| 形EE-SX3173-P3-Z 形EE-SX4173-P3-Z | 形EE-SX3173-P2 形EE-SX4173-P2 | |||
| 電源電圧 | Vcc | DC26.4 | DC5.5 | V |
| 出力電圧 | VOUT | 26.4 | 13.2 | V |
| 出力電流 | IOUT | 16 | mA | |
| 出力許容損失 | POUT | 80 | mW | |
| 動作温度 | Topr | -25～+55 | ℃ | |
| 保存温度 | Tstg | -30～+80 | ℃ | |
| はんだ付け温度 | Tsol | - | ℃ | |
外装仕様
| 項目 | 形状 | |
|---|---|---|
| L字取付タイプ | ||
| 形EE-SX3173-P3-Z 形EE-SX4173-P3-Z 形EE-SX3173-P2 形EE-SX4173-P2 | ||
| 接続方式 | コネクタ接続 | |
| 質量 | 約1.5g | |
| 材質 | ケース | ポリブチレンテレフタレート（PBT） |
| 投・受光部 | ポリフェニレンサルファイド（PPS） | |
電気的および光学的特性（Ta=25℃）
| 項目 | 記号 | 特性値 | |
|---|---|---|---|
| DC24Vタイプ | DC5Vタイプ | ||
| しゃ光時 ONタイプ | 形EE-SX3173-P3-Z | 形EE-SX3173-P2 | |
| 入光時 ONタイプ | 形EE-SX4173-P3-Z | 形EE-SX4173-P2 | |
| 電源電圧 | Vcc | 24±10%V リップル（p-p）10% | 5±10%V リップル（p-p）10% |
| 消費電流 | Icc | 15mA以下（入光時およびしゃ光時） | 25mA以下（入光時およびしゃ光時） |
| ローレベル出力電圧 | VOL | 0.3V以下（IOUT=16mA） （しゃ光時ONタイプ:しゃ光時、入光時ONタイプ:入光時） | |
| ハイレベル出力電圧 | VOH | （Vcc×0.9V以上（VOUT=Vcc、RL=47kΩ）） （しゃ光時ONタイプ:入光時、入光時ONタイプ:しゃ光時） | |
| 検出物体 | - | 1.4×0.5以上*1 | |
| 応答周波数 | f | 3kHz以上（VOUT=Vcc、IOUT=16mA*2） | |
| 使用周囲照度 | - | 1000lx以下*3 | |
| ピーク発光波長 | λp | 855nm | 940nm |
*1.赤外線が透過しない物体であること
*2.応答周波数の測定は下図の円板を回転させた場合の値です。
*3.蛍光灯の場合
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
320円 ( 352円 ) | 1日目 |
468円 ( 515円 ) | 1日目 |
398円 ( 438円 ) | 1日目 |
468円 ( 515円 ) | 1日目 |
詳細情報
基本情報
機器内蔵用フォト・マイクロセンサコネクタタイプ。
【特長】
・ねじ取付タブ付（M3）
・5V、24V電源タイプをラインアップ
・フォト・IC出力（しゃ光時ON/入光時ON）
・強ロック付コネクタJST製GHR-03に対応
・ツェナーダイオードを搭載し、耐ノイズ性をアップ（形EE-SX3173/4173-P3-Zのみ）
