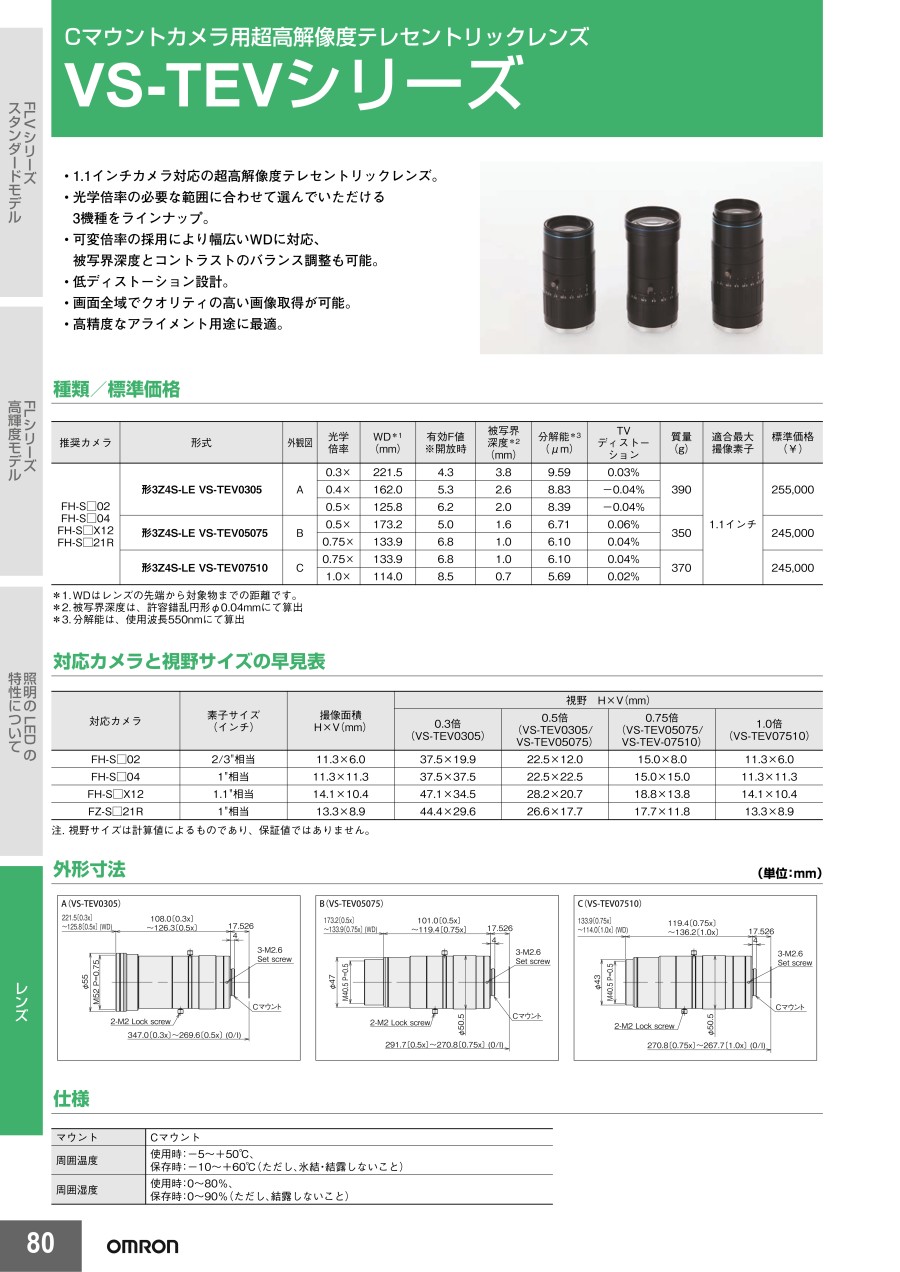

推奨カメラ	型番	外観図	光学倍率	WD^*1 （mm）	有効F値 ※開放時	被写界深度^*2 （mm）	分解能^*3 （μm）	TV ディストーション	質量（g）	適合最大撮像素子
FH-S□02 FH-S□04 FH-S□X12 FH-S□21R	形3Z4S-LE VS-TEV0305	A	0.3×	221.5	4.3	3.8	9.59	0.03%	390	1.1インチ
			0.4×	162.0	5.3	2.6	8.83	-0.04%
			0.5×	125.8	6.2	2.0	8.39	-0.04%
	形3Z4S-LE VS-TEV05075	B	0.5×	173.2	5.0	1.6	6.71	0.06%	350
	形3Z4S-LE VS-TEV05075	B	0.75×	133.9	6.8	1.0	6.10	0.04%	350
	形3Z4S-LE VS-TEV07510	C	0.75×	133.9	6.8	1.0	6.10	0.04%	370
	形3Z4S-LE VS-TEV07510	C	1.0×	114.0	8.5	0.7	5.69	0.02%	370

*1. WDはレンズの先端から対象物までの距離です。
*2. 被写界深度は、許容錯乱円形φ0.04mmにて算出
*3. 分解能は、使用波長550nmにて算出

仕様

マウント	Cマウント
周囲温度	使用時:-5～+50℃、保存時:-10～+60℃（ただし、氷結・結露しないこと）
周囲湿度	使用時:0～80%、保存時:0～90%（ただし、結露しないこと）

型番リスト

表示件数

型番

3Z4S-LE VS-TEV0305

3Z4S-LE VS-TEV05075

倍率

(mm)

有効FNO

分解能

(μm)

最小発注数量

0.3×／0.4×／0.5×	221.5／162／125.8	4.3／5.3／6.2	9.59／8.83／8.39	1個
0.5×／0.75×	173.2／133.9	5／6.8	6.71／6.1	1個

通常単価(税別) (税込単価)	通常出荷日

234,635円 ( 258,099円 )	89日目
223,784円 ( 246,162円 )	89日目

詳細情報

基本情報

基本情報

【特長】
・1.1インチカメラ対応の超高解像度テレセントリックレンズ。
・光学倍率の必要な範囲に合わせて選んでいただける3機種をラインナップ。
・可変倍率の採用により幅広いWDに対応、被写界深度とコントラストのバランス調整も可能。
・低ディストーション設計。
・画面全域でクオリティの高い画像取得が可能。
・高精度なアライメント用途に最適。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
