湿度センサ/温湿度センサ【ES2-HB-N/THB-N】

カタログ |

通常単価(税別): 19,899円～52,899円

税込単価: 21,889円～58,189円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

【特長】・コンパクトサイズながら±3％の湿度検出精度を実現・コントローラとセッ...

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

未確定：候補が3型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

ES2-HB-N／温度センサ、ES2-THB-N／温湿度センサ

上図はES2-HB-Nです。ES2-THB-Nには温度出力線（黄／緑／茶）があります。

*ES2-HB-N：φ5.1、ES2-THB-N：φ5.8

ES2-M-N／温度センサモジュール

製品仕様

定格／性能

湿度センサ部	-	高分子抵抗式
	湿度検出範囲	20～95%
	湿度検出精度	±3%（25℃、40～80%）
	電源電圧	DC24V ※1
	許容電圧変動範囲	電源電圧の85～110%
	消費電流	4mA以下
	湿度出力	DC1～5V（湿度0～100%に対して）負荷インピーダンス100kΩ以上（E5CC/E5EC/E5ACシリーズを接続する際は、1：1接続でご使用ください。）
温度センサ部 ※2	-	白金測温抵抗体
	温度検出範囲	0～+55℃
	温度出力	Pt100：3線式 ※4
	階級	JIS クラスB（B級）
伝送ケーブル長		5m
使用温湿度範囲 ※3		0～+55℃、相対湿度95%以下
保存温湿度範囲 ※3		-20～+60℃、相対湿度95%以下
保護構造		IP20
質量		ES2-HB-N：約37g（ケーブル除く） ES2-THB-N：約39g（ケーブル除く）

※1. 最大リップル電圧 2%p-p以下です。推奨電源はオムロン製型番S8FS-Gもしくは型番S8VSです。
※2. 型番ES2-THB-Nのみです。
※3. 90%以上での長時間の使用および保存は避けてください。氷結、結露のないこと。
※4. 測温素子はPt100（JIS C 1604-1997）を使用しています。温度調節器の入力センサ種別は”Pt100”に設定してください。

使用ケーブルの条件

型番	ES2-HB-N	ES2-THB-N
線径	AWG22	AWG24
芯数	3	6
シールド	編組	編組
最大導体抵抗（20℃）	60Ω/km以下	92Ω/km以下
仕上がり外径	5.1mm	5.8mm

※付属のケーブル長で足りない場合は、上記の内容に従って別途ケーブルを用意してください。最大50mまで延長できます。

使用例

接続例

ES2-HB-N

ES2-THB-N

アプリケーション例

注意・禁止事項

ES2-M-Nをセンサ本体に取り付ける場合は、コネクタの根本までしっかりと差し込んでください。
ES2-M-N：湿度センサモジュール、交換用です。ご使用時は付属の湿度センサモジュールを必ず取り付けてください。
モジュールが取り付けられていない場合、または取り付け不完全の場合、湿度出力がDC5.5V程度出力されます。

型番リスト

表示件数

型番

ES2-HB-N

ES2-M-N

ES2-THB-N

種類

特性

リード線長さ

(m)

計測対象

使用温度範囲

(℃)

使用湿度範囲

(%)

用途

電源電圧

(V)

測定温度範囲

(℃)

最小発注数量

その他温度センサ	標準タイプ	5	湿度	0～55℃	-	-	DC24	-	1個
関連部品・アクセサリ	-	-	-	-	-	湿度センサモジュール	-	-	1個
その他温度センサ	標準タイプ	5	温度・湿度	0～55℃	95以下	-	DC24	0～55	1個

通常単価(税別) (税込単価)	通常出荷日

42,899円 ( 47,189円 )	1日目
19,899円 ( 21,889円 )	1日目
52,899円 ( 58,189円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・コンパクトサイズながら±3％の湿度検出精度を実現
・コントローラとセットで湿度・温湿度コントロールに威力を発揮
・耐久性に富んだ高分子抵抗式のセンサを採用
・コンパクトで軽量

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

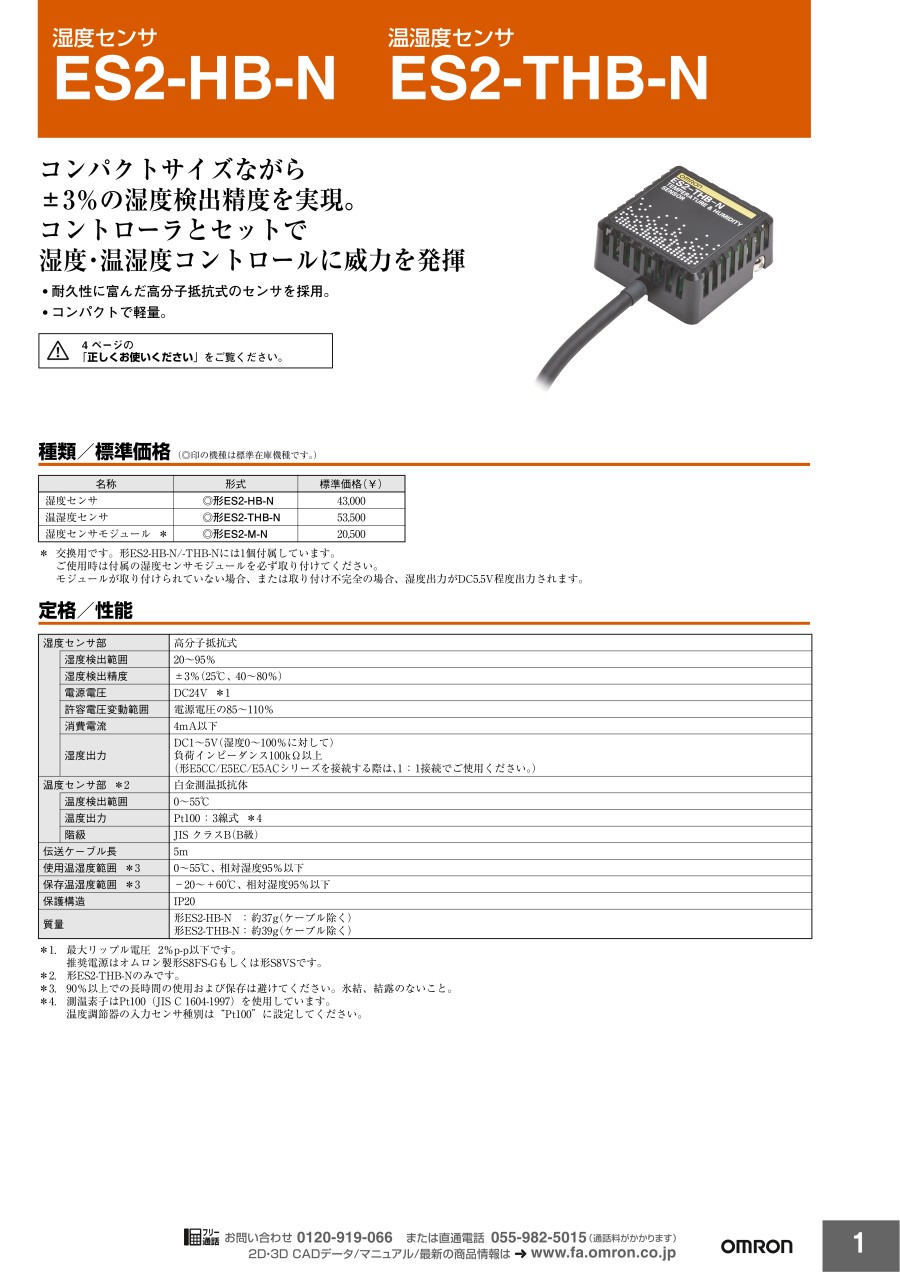

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
