メカニカル部品技術窓口
圧力センサ SPANシリーズ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
SPAN-P10R-R18M-PN-PN-L1の仕様・寸法情報
商品情報
外形図
SPAN-_-G18M-_
SPAN-_-R18M-_
SPAN-_-N18M-_
SPAN-_-G18F-_
SPAN-_-M5F-_
製品仕様
| タイプ | -B2 | -P10 | |
|---|---|---|---|
| 基本仕様 | 認証 | RCM | |
| CEマーク（適合宣言書参照） | EU EMC指令準拠 | ||
| 材質 | RoHS対応 | ||
| 入力信号,測定素子 | 測定変数 | 相対圧力 | |
| 測定方法 | ピエゾ抵抗圧力センサ | ||
| 測定開始圧力［MPa］ | -0.1 | 0 | |
| 測定終了圧力［MPa］ | 0.1 | 1.0 | |
| 耐圧［MPa］ | 0.5 | 1.5 | |
| 作動流体 | ろ過（調質クラスISO 8573-1:2010［7:4:4］）圧縮空気 | ||
| 不活性ガス | |||
| 作動流体について | 給油または無給油（給油の場合は常時給油） | ||
| 流体温度［℃］ | 0～+50 | ||
| 使用周囲温度［℃］ | 0～+50 | ||
| 出力,一般 | 精度FS［%］ | ±1.5 | |
| 繰返し精度［%］ | ±0.3 | ||
| 温度係数［%FS/K］ | ±0.05 | ||
機構
| SPAN | -G18 | -R18 | -N18M | -G18F | -M5F |
|---|---|---|---|---|---|
| 取付方法 | ねじ | ||||
| フロントパネル取付 | |||||
| 取付ブラケット | |||||
| エア接続ポート径 | M5（雌ねじ） | G1/8雌ねじ | M5雌ねじ | ||
| G1/8 | R1/8 | NPT1/8-27 | - | - | |
| 質量［g］ | 45 | 34 | |||
| 取付姿勢 | 任意 | ||||
| 材質（本体） | 強化PA | ||||

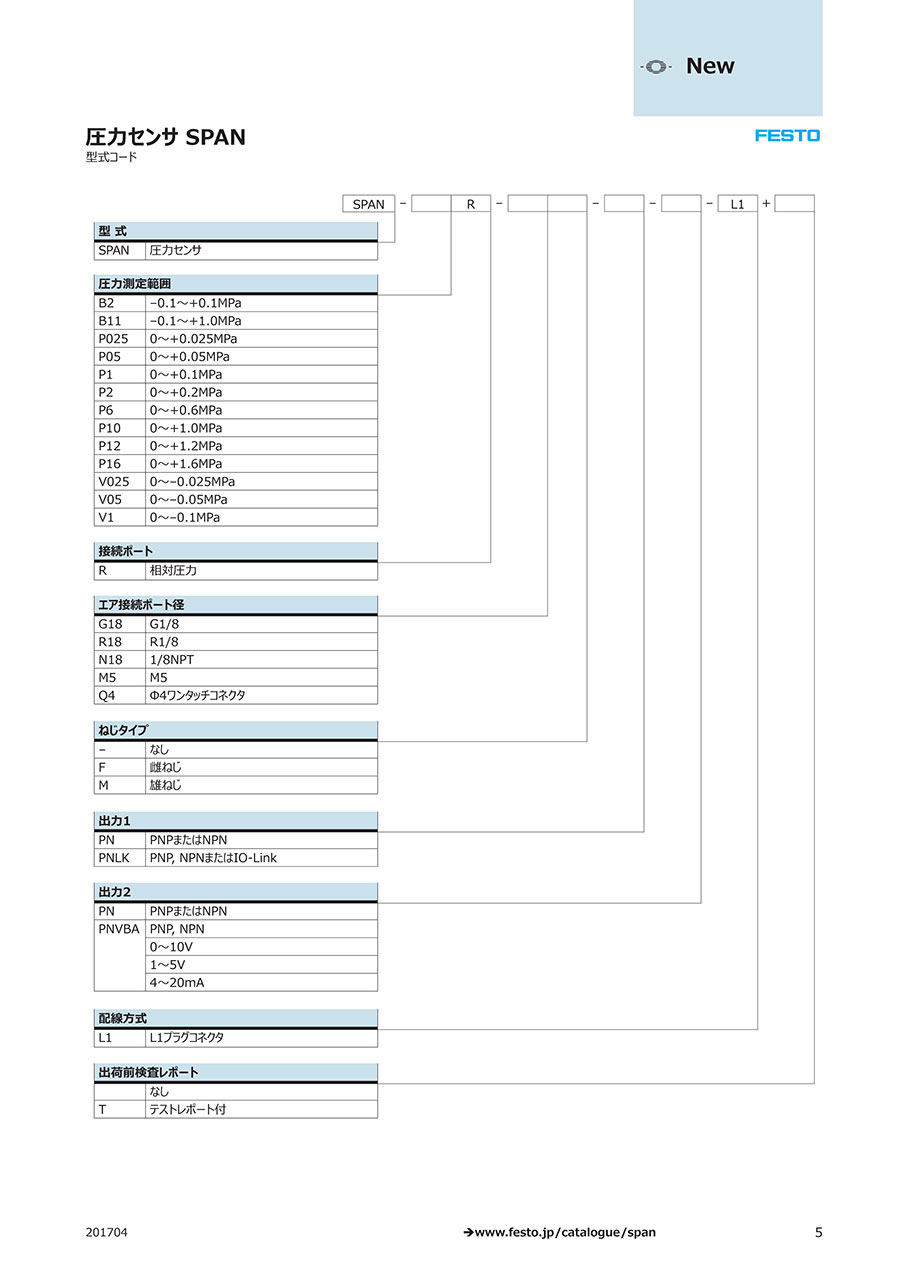

規格表
SPAN-_-G18M-_
SPAN-_-R18M-_
SPAN-_-N18M-_
SPAN-_-G18F-_
SPAN-_-M5F-_
使用例
取付方法
詳細情報
基本情報
SPANは圧縮空気および非腐食性ガスの監視に適した圧力センサ。
【機能】
・ティーチング機能または設定値を使用した圧力閾値、圧力範囲、または圧力差の監視と設定
・ディスプレイをオフに設定可能なECO機能付
・オプションでセキュリティコードを自由に選択可能（4桁コード）
・圧力信号をスムージングするための調整可能なローパスフィルタ
・アナログ出力をスケーリングして、信号応答性を改善
・オフセット補正可能
・ 圧縮空気監視用の最小・最大圧力値を自動でメモリ
・コピー機能でマスタから同一のセンサに設定値の転送が可能
【IO-Linkモデル】
・IO-Link1.1を使用して統合されたシリアル通信
・2つのスイッチ状態と圧力測定値の周期的な転送
・IO-Linkマスタを使用したセンサのリモートパラメータ設定が可能
・自動パラメータ設定による簡単なセンサ交換（ホットスワップ）
・IO-Linkを介したセンサの識別、診断、ティーチングが可能
