大把持力ハンド HHCシリーズ
- 通常単価(税別)
- 127,870円～195,122円
- 税込単価
- 140,657円～214,634円
通常出荷日：19日目
省スペース設計の大把持力ハンドです。【特長】・楕円ピストンの採用により小型・軽量化しました。・ダイレク...
詳細を確認
未確定：候補が99型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
■HHC-50AS （最適把持力 500N～700N）
■HHC-63AS （最適把持力 700N～1000N）
■HHC-80AS （最適把持力 900N～1600N）
製品仕様
内部構造図
パーツリスト
| No. | 名称 | 材質 | No. | 名称 | 材質 | No. | 名称 | 材質 |
|---|---|---|---|---|---|---|---|---|
| 1 | ボディ | アルミ | 8 | ガスケット | - | 15 | QAガスケット | - |
| 2 | マスタージョウ | アルミ | 9 | 楕円シール | - | 16 | QAスプリング1 | ピアノ線 |
| 3 | ピストンA | 炭素鋼 | 10 | ロッドシール | - | 17 | QAスプリング2 | ピアノ線 |
| 4 | ピストンB | アルミ | 11 | ロッドシール | NBR | 19 | グリースニップル | - |
| 5 | シリンダカバー | アルミ | 12 | 磁石 | ステンレス | - | - | - |
| 6 | マスタージョウカバー※ | ステンレス | 13 | QAピストンB | アルミ | - | - | - |
| 7 | センターカバー | ステンレス | 14 | QAハウジング | ステンレス | - | - | - |
※HHC-50AS、HHC-63ASは無し
パッキンリスト
| No. | HHC-50AS | HHC-63AS | HHC-80AS |
|---|---|---|---|
| 8 | アミメガスケット | アミメガスケット | アミメガスケット |
| 9 | 楕円シール | 楕円シール | 楕円シール |
| 10 | MYA-16 | MYA-20 | MYA-24 |
| 11 | S-12 | S-14 | S-18 |
製品仕様
| 型番 | HHC-50AS | HHC-63AS | HHC-80AS |
|---|---|---|---|
| 駆動源 | エアー 0.3～0.7MPa | ||
| 潤滑 | 無給油またはタービン油1種（ISOVG32） | ||
| 周囲温度 （℃） | 5～60 | ||
| 動作ストローク （mm） | 20 | 26 | 32 |
| シリンダ径 （mm） | φ50相当 | φ63相当 | φ80相当 |
| ロッド径 （mm） | φ16 | φ20 | φ24 |
| 内部容積［往復］ （cm3/回） | 39.8 | 81.6 | 170.8 |
| 繰り返し精度 （mm） | ±0.03 | ||
| 本体質量 （kg） | 0.73 | 1.1 | 2.27 |
商品特長詳細
性能データ
■把持力
供給圧力別（MPa）時においてハンドの爪の長さ L における開方向、閉方向に作用する把持力を表します。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
127,870円 ( 140,657円 ) | 19日目 |
130,634円 ( 143,697円 ) | 19日目 |
133,398円 ( 146,738円 ) | 19日目 |
130,634円 ( 143,697円 ) | 19日目 |
133,398円 ( 146,738円 ) | 19日目 |
130,634円 ( 143,697円 ) | 19日目 |
133,398円 ( 146,738円 ) | 19日目 |
130,634円 ( 143,697円 ) | 19日目 |
138,925円 ( 152,818円 ) | 19日目 |
133,858円 ( 147,244円 ) | 19日目 |
139,846円 ( 153,831円 ) | 19日目 |
133,858円 ( 147,244円 ) | 19日目 |
139,846円 ( 153,831円 ) | 19日目 |
133,858円 ( 147,244円 ) | 19日目 |
139,846円 ( 153,831円 ) | 19日目 |
133,858円 ( 147,244円 ) | 19日目 |
139,846円 ( 153,831円 ) | 19日目 |
133,398円 ( 146,738円 ) | 19日目 |
138,925円 ( 152,818円 ) | 19日目 |
133,398円 ( 146,738円 ) | 19日目 |
138,925円 ( 152,818円 ) | 19日目 |
133,398円 ( 146,738円 ) | 19日目 |
138,925円 ( 152,818円 ) | 19日目 |
133,398円 ( 146,738円 ) | 19日目 |
138,925円 ( 152,818円 ) | 19日目 |
130,634円 ( 143,697円 ) | 19日目 |
133,398円 ( 146,738円 ) | 19日目 |
130,634円 ( 143,697円 ) | 19日目 |
133,398円 ( 146,738円 ) | 19日目 |
130,634円 ( 143,697円 ) | 19日目 |
133,398円 ( 146,738円 ) | 19日目 |
130,634円 ( 143,697円 ) | 19日目 |
133,398円 ( 146,738円 ) | 19日目 |
143,532円 ( 157,885円 ) | 19日目 |
143,532円 ( 157,885円 ) | 19日目 |
149,060円 ( 163,966円 ) | 19日目 |
143,532円 ( 157,885円 ) | 19日目 |
149,060円 ( 163,966円 ) | 19日目 |
143,532円 ( 157,885円 ) | 19日目 |
149,060円 ( 163,966円 ) | 19日目 |
143,532円 ( 157,885円 ) | 19日目 |
149,060円 ( 163,966円 ) | 19日目 |
149,520円 ( 164,472円 ) | 19日目 |
155,508円 ( 171,059円 ) | 19日目 |
149,520円 ( 164,472円 ) | 19日目 |
155,508円 ( 171,059円 ) | 19日目 |
149,520円 ( 164,472円 ) | 19日目 |
155,508円 ( 171,059円 ) | 19日目 |
149,520円 ( 164,472円 ) | 19日目 |
155,508円 ( 171,059円 ) | 19日目 |
149,060円 ( 163,966円 ) | 19日目 |
154,587円 ( 170,046円 ) | 19日目 |
149,060円 ( 163,966円 ) | 19日目 |
154,587円 ( 170,046円 ) | 19日目 |
149,060円 ( 163,966円 ) | 19日目 |
154,587円 ( 170,046円 ) | 19日目 |
149,060円 ( 163,966円 ) | 19日目 |
154,587円 ( 170,046円 ) | 19日目 |
143,532円 ( 157,885円 ) | 19日目 |
149,060円 ( 163,966円 ) | 19日目 |
詳細情報
基本情報

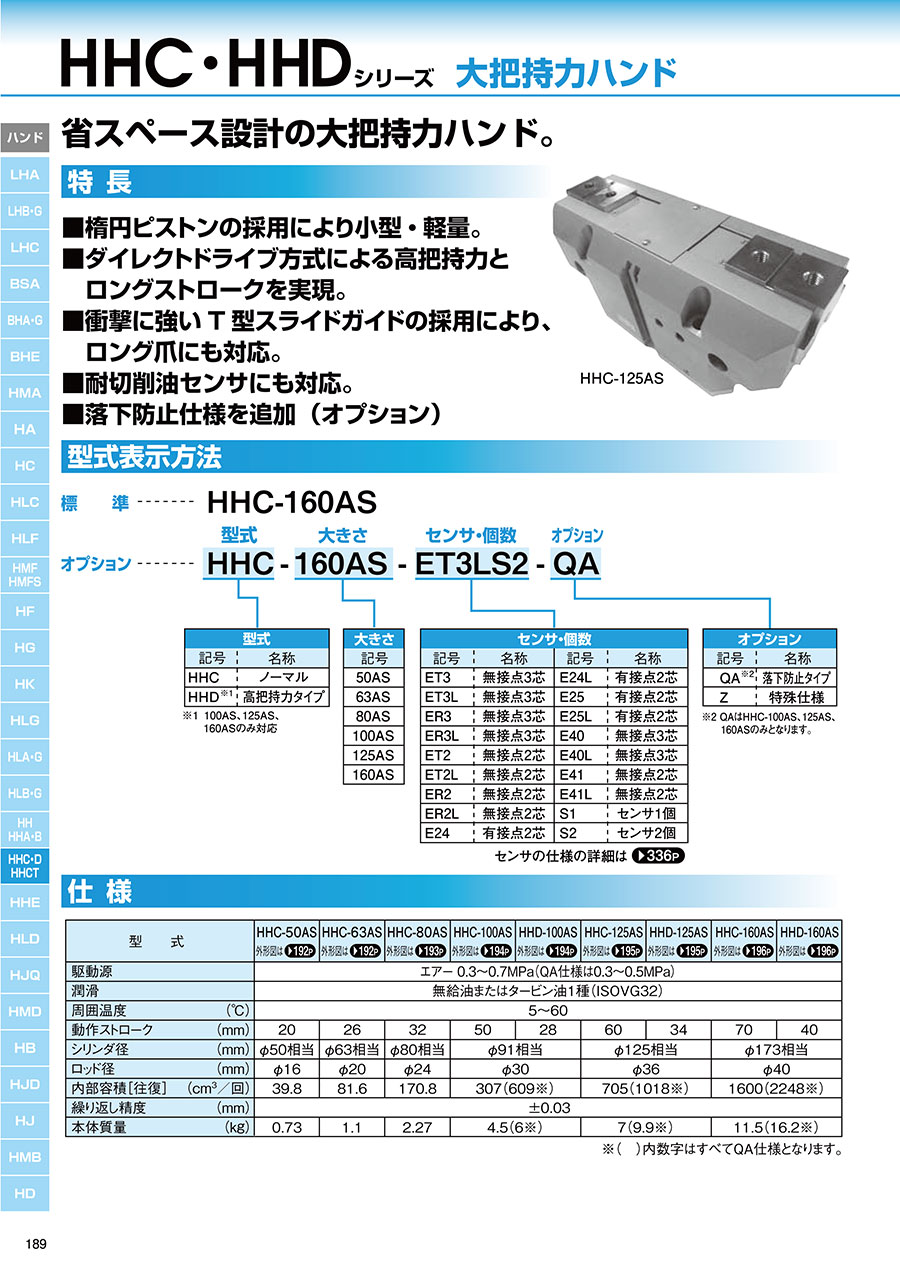

省スペース設計の大把持力ハンドです。
【特長】
・楕円ピストンの採用により小型・軽量化しました。
・ダイレクトドライブ方式による高把持力とロングストロークを実現。
・衝撃に強いT型スライドガイドの採用により、ロング爪にも対応しました。
・耐切削油センサにも対応可能です。
