プロセスポンプ 自動運転型（内部切換）・エアオペレート型（外部切換） PAF5000
未確定：候補が9型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
自動運転型
エアオペレート型
製品仕様

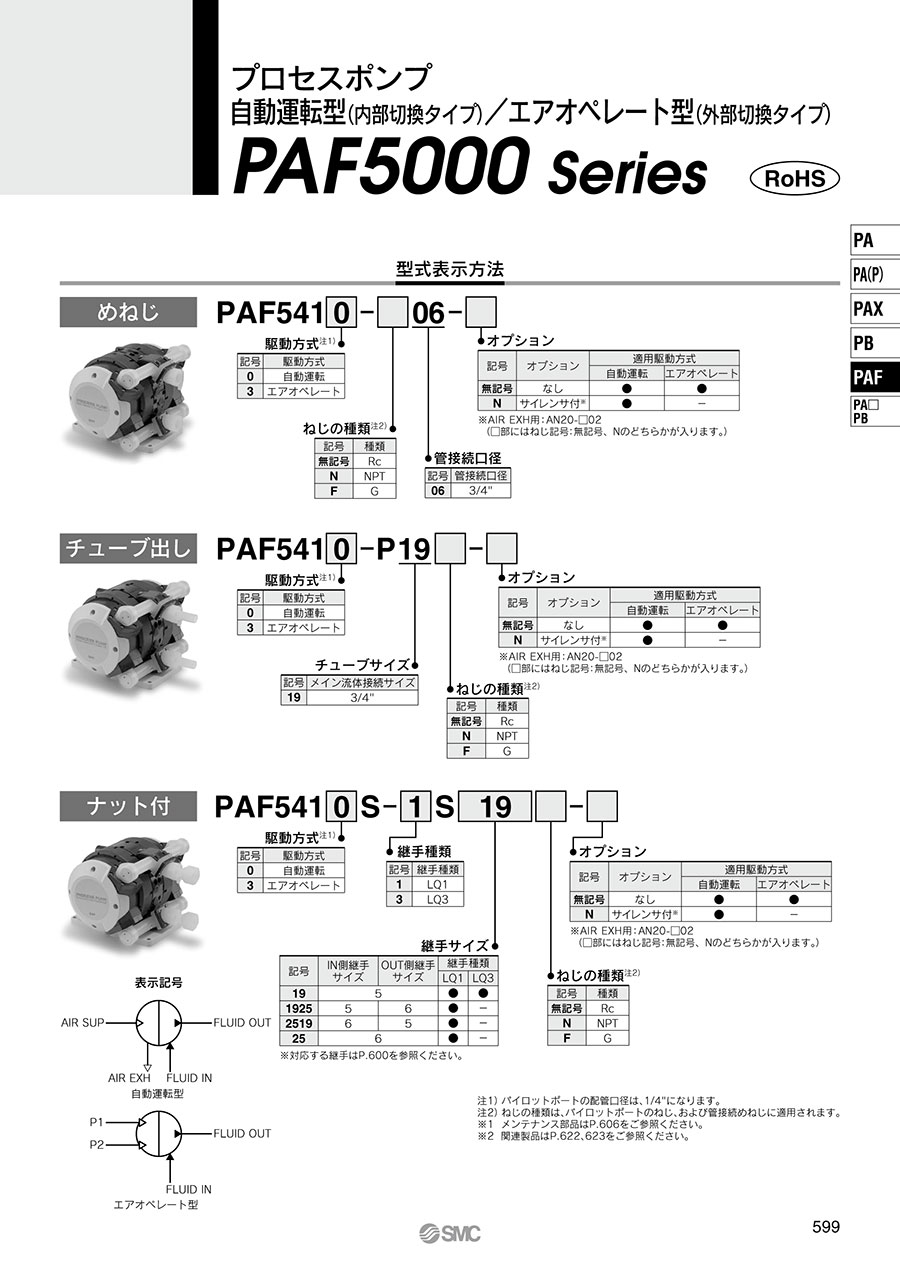

型式表示方法
仕様
| 型番 | PAF5410 | PAF5413 | |
|---|---|---|---|
| 駆動方式 | 自動運転 | エアオペレート | |
| 接続口径 | メイン流体吸込・吐出口 | Rc・NPT・G 3/4"めねじ、3/4"チューブ出し、ナット付（サイズ5, 6） | |
| パイロットエア供給・排気口 | Rc・NPT・G 1/4"めねじ | ||
| 吐出量 | 5～45L/min | 5～38L /min | |
| 平均吐出圧力 | 0～0.4MPa | ||
| パイロットエア圧力 | 0.2～0.5MPa（0～60℃の場合） | ||
| 空気消費量 | 300L/min（ANR）以下 | ||
| 吸込楊程 | ドライ | 1mまで（ポンプ内部が乾燥している状態） | |
| ウェット | 4mまで（ポンプ内部に液体が入っている状態） | ||
| 騒音 | 80dB（A）以下 （オプション：サイレンサAN20装着時） | 80dB（A）以下 （クイックエキゾースト、電磁弁の排気音を除く） | |
| 耐圧 | 0.75MPa | ||
| 寿命 | 5,000万回（水の場合） | ||
| 使用流体温度 | 0～90℃（凍結なきこと） | ||
| 周囲温度 | 0～70℃（凍結なきこと） | ||
| 最高使用粘度 | 1,000mPa・s | ||
| 推奨使用サイクル | - | 1～3Hz | |
| 質量 | 6kg | ||
| 取付姿勢 | 水平（下面取付） | ||
| 梱包 | クリーン2重梱包 | ||
注）上記の各数値は常温・清水時を示します。
ナットサイズに対する適用チューブサイズ
| サイズ | 適用チューブサイズ |
|---|---|
| 5 | 12×10, 19×16, 1/2"×3/8", 3/4"×5/8" |
| 6 | 19×16, 25×22, 3/4"×5/8", 1"×7/8" |
- 同じナットサイズでもレジューサでチューブサイズを変更できます。
規格表
単位：mm
自動運転型
| 型番 | A |
|---|---|
| PAF5410S-1S19□ | 48 |
| PAF5410S-1S25□ | 55 |
エアオペレート型
| 型番 | A |
|---|---|
| PAF5413S-1S19□ | 48 |
| PAF5413S-1S25□ | 55 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
498,027円 ( 547,830円 ) | 19日目 |
498,738円 ( 548,612円 ) | 19日目 |
503,135円 ( 553,449円 ) | 19日目 |
508,969円 ( 559,866円 ) | 19日目 |
443,117円 ( 487,429円 ) | 19日目 |
420,473円 ( 462,520円 ) | 19日目 |
456,322円 ( 501,954円 ) | 19日目 |
456,322円 ( 501,954円 ) | 19日目 |
454,769円 ( 500,246円 ) | 19日目 |
詳細情報
基本情報
接液部材質新PFA採用、高い耐食性を実現。
PPS/PFAによる二重構造、耐圧・ヒートサイクル性能向上。
【特長】
・1機種で様々な液体に対応可能
・軽量・コンパクト
・クリーンルームで組付、2重梱包。また、サイドカバー、ポートは成型部品とすることで、より低発塵化を計りました
