プロセスポンプ クリーンルーム仕様 自動運転型（内部切換）・エアオペレート型（外部切換）
- 通常単価(税別)
- 106,786円～146,745円
- 税込単価
- 117,465円～161,420円
ボディ材質に新PFAを採用、高い耐食性を実現しました。【特長】・クリーンルーム...
詳細情報を確認する未確定：候補が19型番あります。
商品情報
外形図
PAP3310／自動運転型
PAP3313／エアオペレート型
継手一体型
ナット付
チューブ出し
製品仕様

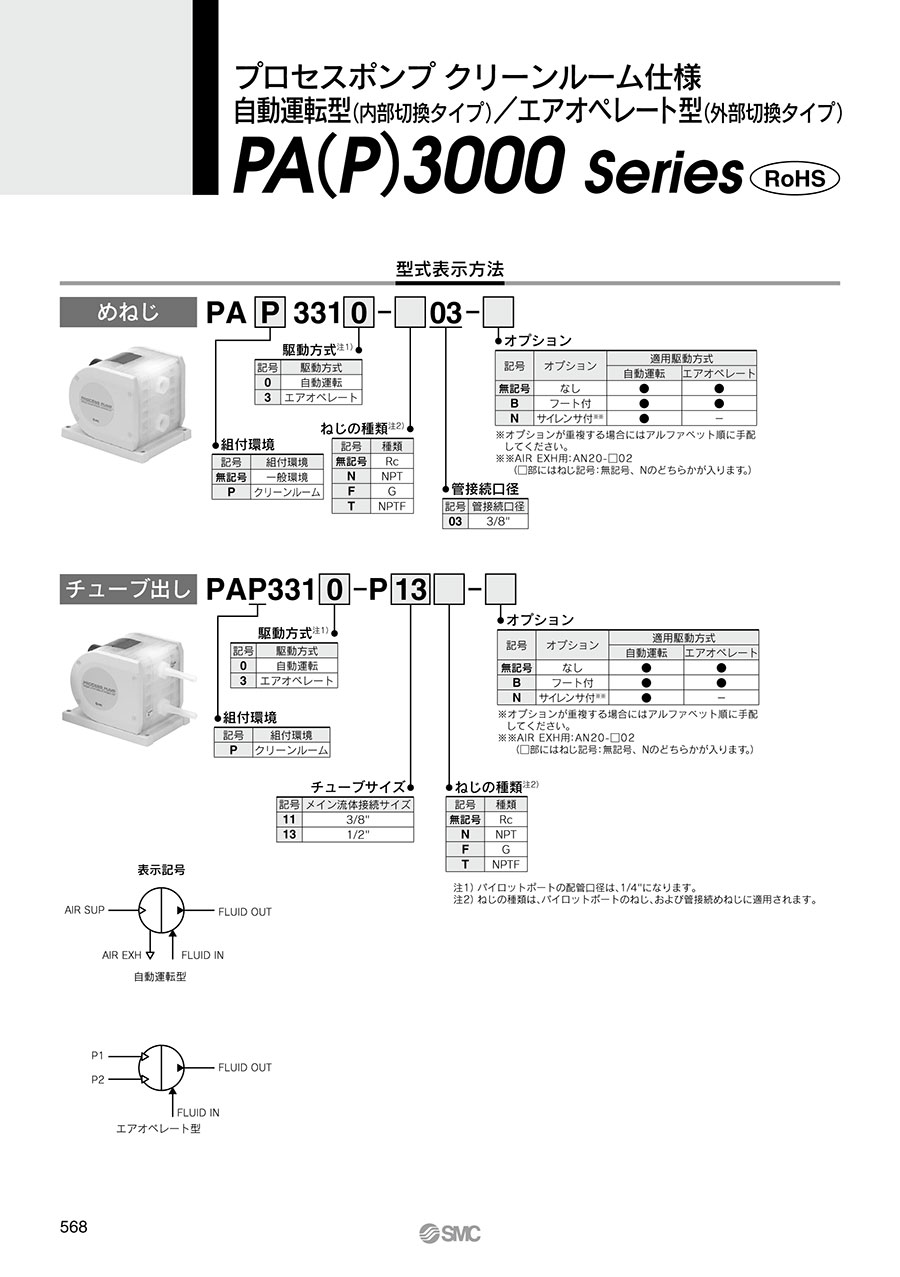

型式表示方法
仕様
| 型番 | PA3310 | PAP3310 | PA3313 | |
|---|---|---|---|---|
| 駆動方式 | 自動運転 | エアオペレート | ||
| 接続口径 | メイン流体吸込・吐出口 | Rc・NPT・G・NPTF3/8"めねじ | Rc・NPT・G・NPTF3/8"めねじ 3/8"・1/2"チューブ出し ナット付（サイズ3、4、5） 3/8"・1/2"継手一体型 | Rc・NPT・G・NPTF3/8"めねじ |
| パイロットエア供給・排気口 | Rc・NPT・G・NPTF1/4"めねじ | |||
| 材質 | ボディ接液部 | New PFA | ||
| ダイヤフラム | PTFE | |||
| チェック弁 | PTFE、New PFA | |||
| 吐出量 | 1～13L/min注） | 0.1～9L/min | ||
| 平均吐出圧力 | 0～0.4MPa | |||
| パイロットエア圧力 | 0.2～0.5MPa | |||
| 空気消費量 | 140L/min（ANR）以下 | |||
| 吸込揚程 | ドライ | 0.5mまで（ポンプ内部が乾燥している状態） | ||
| ウェット | 4mまで（ポンプ内部に液体が入っている状態） | |||
| 騒音 | 80dB（A）以下（オプション：サイレンサAN20装着時） | 75dB（A）以下（クイックエキゾースト、電磁弁の排気音を除く） | ||
| 耐圧 | 0.75MPa | |||
| ダイヤフラム寿命 | 5,000万回 | |||
| 使用流体温度 | 0～100℃（凍結なきこと、ヒートサイクルがかからないこと） | |||
| 周囲温度 | 0～100℃（凍結なきこと、ヒートサイクルがかからないこと） | |||
| 最高使用粘度 | 1,000mPa・s | |||
| 推奨使用サイクル | - | 2～4Hz | ||
| 質量 | 2.1kg（フートなしの場合） | |||
| 取付姿勢 | 水平（下面取付） | |||
| 梱包 | 一般環境 | クリーン2重梱包 | 一般環境 | |
※上記の各数値は、常温・清水時を示します。
注）PAP3310-P11, PAP3310S-□S11, PAP3310S-□S1113は、1～12L/minです。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
124,778円 ( 137,256円 ) | 19日目 |
125,404円 ( 137,944円 ) | 19日目 |
124,189円 ( 136,608円 ) | 19日目 |
106,786円 ( 117,465円 ) | 19日目 |
107,887円 ( 118,676円 ) | 19日目 |
137,099円 ( 150,809円 ) | 19日目 |
107,887円 ( 118,676円 ) | 19日目 |
137,099円 ( 150,809円 ) | 19日目 |
107,887円 ( 118,676円 ) | 19日目 |
133,385円 ( 146,724円 ) | 19日目 |
132,745円 ( 146,020円 ) | 19日目 |
142,017円 ( 156,219円 ) | 19日目 |
141,141円 ( 155,255円 ) | 19日目 |
142,017円 ( 156,219円 ) | 19日目 |
142,644円 ( 156,908円 ) | 19日目 |
145,283円 ( 159,811円 ) | 19日目 |
144,799円 ( 159,279円 ) | 19日目 |
144,146円 ( 158,561円 ) | 19日目 |
146,745円 ( 161,420円 ) | 19日目 |
詳細情報
基本情報
ボディ材質に新PFAを採用、高い耐食性を実現しました。
【特長】
・クリーンルームで組付、2重梱包（PAP331□）。また、サイドボディ、ポートは成型部品とすることで、より低発塵化を計りました
・エアオペリセットを標準採用
・コンパクト・軽量
・エアオペレート型も標準化
