プロセスポンプ 自動運転型（内部切換）・エアオペレート型（外部切換） PA3000
- 通常単価(税別)
- 39,687円～75,480円
- 税込単価
- 43,656円～83,028円
プロセスポンプ 自動運転型（内部切換タイプ）・エアオペレート型（外部切換タイプ...
詳細情報を確認する未確定：候補が50型番あります。
商品情報
外形図
PA3□□0/自動運転型
PA3□13A/エアオペレート型

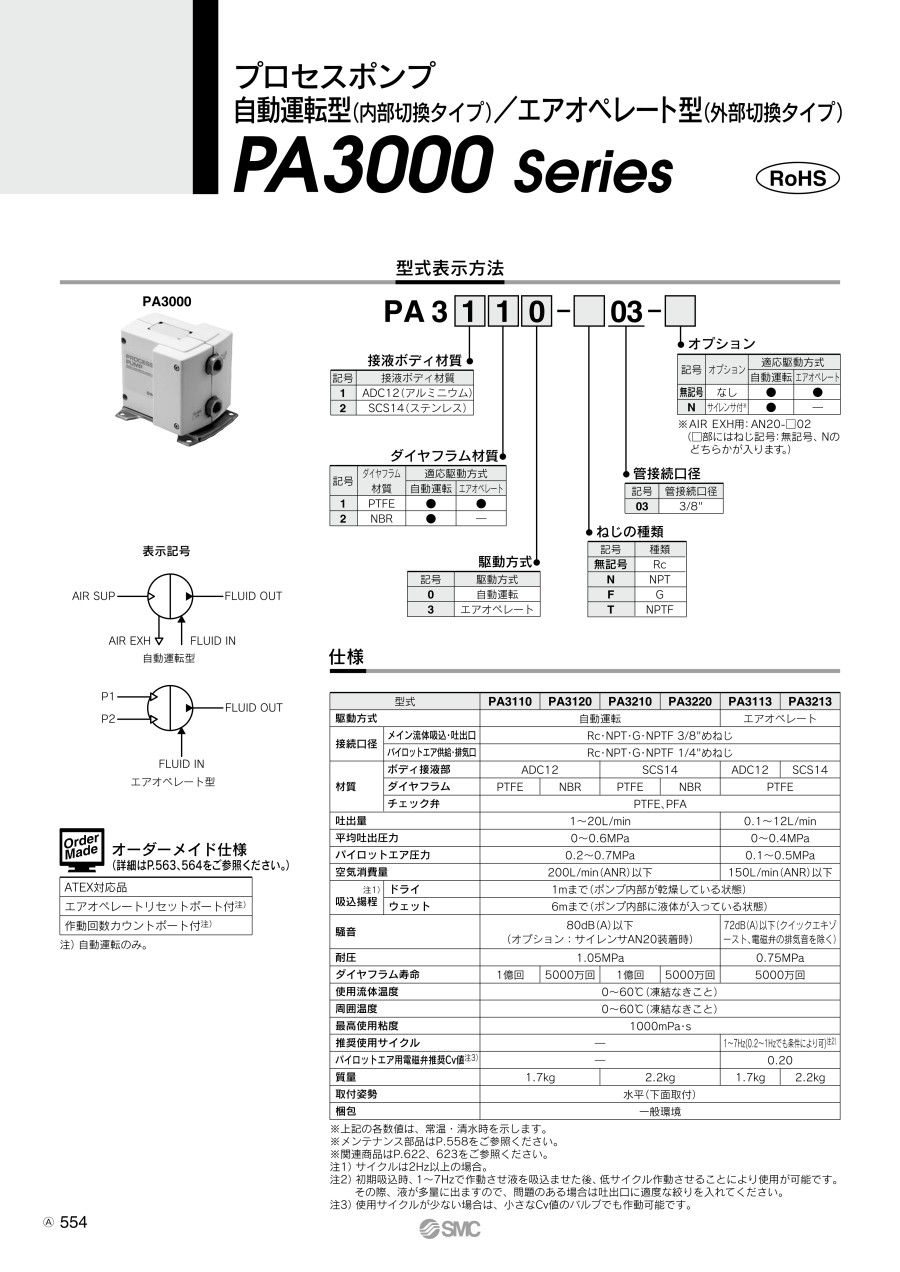

製品仕様
| 型式 | PA3110 | PA3120 | PA3210 | PA3220 | PA3113 | PA3213 | |
|---|---|---|---|---|---|---|---|
| 駆動方式 | 自動運転 | エアオペレート | |||||
| 接続口径 | メイン流体吸込・吐出口 | Rc・NPT・G・NPTF 3/8"めねじ | |||||
| パイロットエア供給・排気口 | Rc・NPT・G・NPTF 1/4"めねじ | ||||||
| 材質 | ボディ接液部 | ADC12 | SCS14 | ADC12 | SCS14 | ||
| ダイヤフラム | PTFE | NBR | PTFE | NBR | PTFE | ||
| チェック弁 | PTFE、PFA | ||||||
| 吐出量 | 1～20L/min | 0.1～12L/min | |||||
| 平均吐出圧力 | 0～0.6MPa | 0～0.4MPa | |||||
| パイロットエア圧力 | 0.2～0.7MPa | 0.1～0.5MPa | |||||
| 空気消費量 | 200L/min（ANR）以下 | 150L/min（ANR）以下 | |||||
| 吸込揚程注1） | ドライ | 1mまで（ポンプ内部が乾燥している状態） | |||||
| ウェット | 6mまで（ポンプ内部に液体が入っている状態） | ||||||
| 騒音 | 80dB（A）以下 （オプション：サイレンサAN20装着時） | 72dB（A）以下（クイックエキゾ ースト、電磁弁の排気音を除く） | |||||
| 耐圧 | 1.05MPa | 0.75MPa | |||||
| ダイヤフラム寿命 | 1億回 | 5000万回 | 1億回 | 5000万回 | 5000万回 | ||
| 使用流体温度 | 0～60℃（凍結なきこと） | ||||||
| 周囲温度 | 0～60℃（凍結なきこと） | ||||||
| 最高使用粘度 | 1000mPa・s | ||||||
| 推奨使用サイクル | - | 1～7Hz（0.2～1Hzでも条件により可）注2） | |||||
| パイロットエア用電磁弁推奨Cv値注3） | - | 0.20 | |||||
| 質量 | 1.7kg | 2.2kg | 1.7kg | 2.2kg | |||
| 取付姿勢 | 水平（下面取付） | ||||||
| 梱包 | 一般環境 | ||||||
※上記の各数値は、常温・清水時を示します。
注1）サイクルは2Hz以上の場合。
注2）初期吸込時、1～7Hzで作動させ液を吸込ませた後、低サイクル作動させることにより使用が可能です。
その際、液が多量に出ますので、問題のある場合は吐出口に適度な絞りを入れてください。
注3）使用サイクルが少ない場合は、小さなCv値のバルブでも作動可能です。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
47,788円 ( 52,567円 ) | 6日目 |
50,778円 ( 55,856円 ) | 在庫品1日目当日出荷可能 |
53,646円 ( 59,011円 ) | 19日目 |
50,991円 ( 56,090円 ) | 19日目 |
54,285円 ( 59,714円 ) | 19日目 |
47,788円 ( 52,567円 ) | 6日目 |
48,434円 ( 53,277円 ) | 6日目 |
54,285円 ( 59,714円 ) | 19日目 |
47,788円 ( 52,567円 ) | 19日目 |
48,434円 ( 53,277円 ) | 6日目 |
53,127円 ( 58,440円 ) | 19日目 |
47,788円 ( 52,567円 ) | 19日目 |
48,434円 ( 53,277円 ) | 19日目 |
41,210円 ( 45,331円 ) | 6日目 |
41,817円 ( 45,999円 ) | 19日目 |
41,210円 ( 45,331円 ) | 19日目 |
41,210円 ( 45,331円 ) | 19日目 |
40,342円 ( 44,376円 ) | 6日目 |
42,971円 ( 47,268円 ) | 19日目 |
47,474円 ( 52,221円 ) | 19日目 |
46,838円 ( 51,522円 ) | 19日目 |
40,342円 ( 44,376円 ) | 6日目 |
40,986円 ( 45,085円 ) | 19日目 |
40,342円 ( 44,376円 ) | 19日目 |
40,986円 ( 45,085円 ) | 19日目 |
39,687円 ( 43,656円 ) | 19日目 |
68,348円 ( 75,183円 ) | 6日目 |
72,333円 ( 79,566円 ) | 在庫品1日目当日出荷可能 |
75,480円 ( 83,028円 ) | 19日目 |
66,990円 ( 73,689円 ) | 19日目 |
74,844円 ( 82,328円 ) | 19日目 |
70,914円 ( 78,005円 ) | 19日目 |
68,348円 ( 75,183円 ) | 6日目 |
69,773円 ( 76,750円 ) | 6日目 |
68,348円 ( 75,183円 ) | 19日目 |
68,994円 ( 75,893円 ) | 19日目 |
74,844円 ( 82,328円 ) | 19日目 |
64,800円 ( 71,280円 ) | 19日目 |
68,994円 ( 75,893円 ) | 19日目 |
64,711円 ( 71,182円 ) | 在庫品1日目当日出荷可能 |
62,243円 ( 68,467円 ) | 6日目 |
61,724円 ( 67,896円 ) | 19日目 |
60,397円 ( 66,437円 ) | 19日目 |
57,463円 ( 63,209円 ) | 6日目 |
61,547円 ( 67,702円 ) | 19日目 |
64,400円 ( 70,840円 ) | 19日目 |
60,900円 ( 66,990円 ) | 19日目 |
61,547円 ( 67,702円 ) | 19日目 |
60,900円 ( 66,990円 ) | 19日目 |
61,547円 ( 67,702円 ) | 19日目 |
詳細情報
基本情報
プロセスポンプ 自動運転型（内部切換タイプ）・エアオペレート型（外部切換タイプ） PA3000シリーズです。
【特長】
・高い耐磨耗性・低発塵
・自給式で呼び水不要
・幅広い流量に対応
・外部の切換弁による制御のため一定サイクルでの動作が可能
