小型真空エジェクタ ZAシリーズ マニホールド

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。

型番:

ZZA105-33
解除

ZZA105-33の仕様・寸法情報

種類
関連部品
関連部品種類
マニホールドベース
連数
5
左側共通空気圧供給(P)ポート
6(ストレート)
右側共通空気圧供給(P)ポート
6(ストレート)
-
-

商品情報

外形図

共通サプライ

小型真空エジェクタ ZAシリーズ マニホールド 外形図1

ZZA1□-□

注1)外形図はZZA103-00
注2)本体を取付ける際は、締付トルク0.6±0.06N・mにて締付けてください。
過大な締付トルクをかけるとボディが破損する恐れがあります。
注3)真空ポートを手前にして左側から1連目、2連目・・・n連目となります。

空気圧供給(P)ポート継手装着寸法

マニホールド時共通空気圧供給(P)ポートに各種継手装着時の寸法を以下に示します。

小型真空エジェクタ ZAシリーズ マニホールド 外形図2

注)上記は真空ポートを手前にして右側に継手を装着した場合ですが、左側に装着した場合も同様となります。

製品仕様

一般仕様

  • 最高使用圧力:0.50MPa
  • 最低使用圧力:0.20MPa
  • 使用温度範囲:5~50℃(結露しないこと)
  • 使用流体:空気
  • 耐振動注):30m/s2

注)10~500~10Hz 振幅1.5mmまたは98m/s2の小さい方にてXYZ方向2時間にて試験したとき誤作動なし。(初期値)

エジェクタ部

ノズル呼び径0.5mm0.7mm
標準供給圧力注)0.40MPa0.45MPa
最高真空圧力注)-74kPa-78kPa
最大吸込流量4L/min(ANR)8L/min(ANR)
空気消費量12L/min(ANR)28L/min(ANR)

注)最高真空圧力は、標準供給圧力を供給した場合の真空圧力です。
供給圧力が異なる場合は、別途選定する必要があります。

型式表示方法

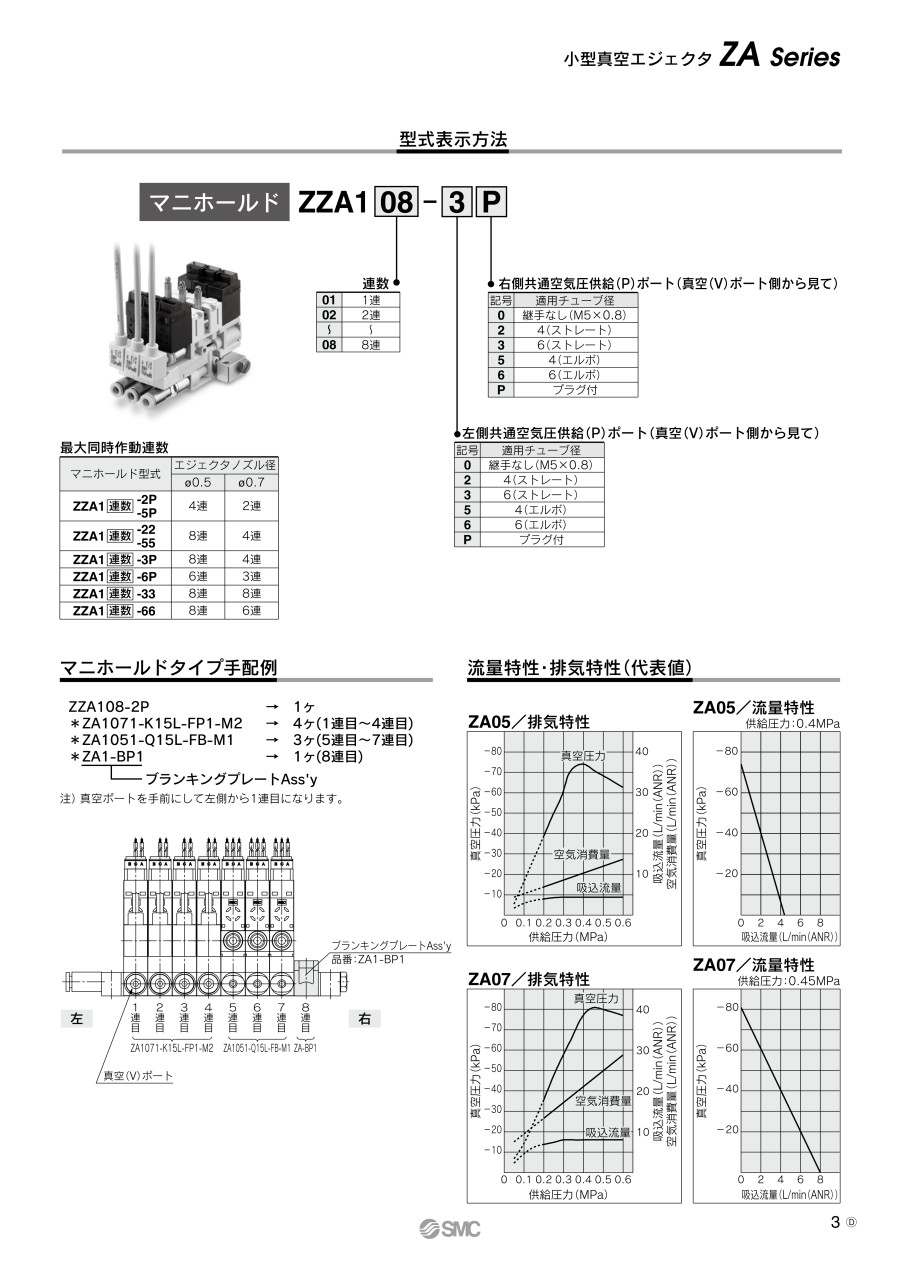

小型真空エジェクタ ZAシリーズ マニホールド 型番表示方法

規格表

単位:mm

小型真空エジェクタ ZAシリーズ マニホールド 規格表

型番リスト

表示件数
型番
ZZA105-33

連数

左側共通空気圧供給(P)ポート

右側共通空気圧供給(P)ポート

最小発注数量
5
6(ストレート)
6(ストレート)
1個
通常単価(税別) (税込単価)
通常出荷日
5,5124,464
( 4,910 )
在庫品1日目当日出荷可能

詳細情報

基本情報

【特長】小型真空エジェクタ ZAシリーズ用のマニホールドです。
