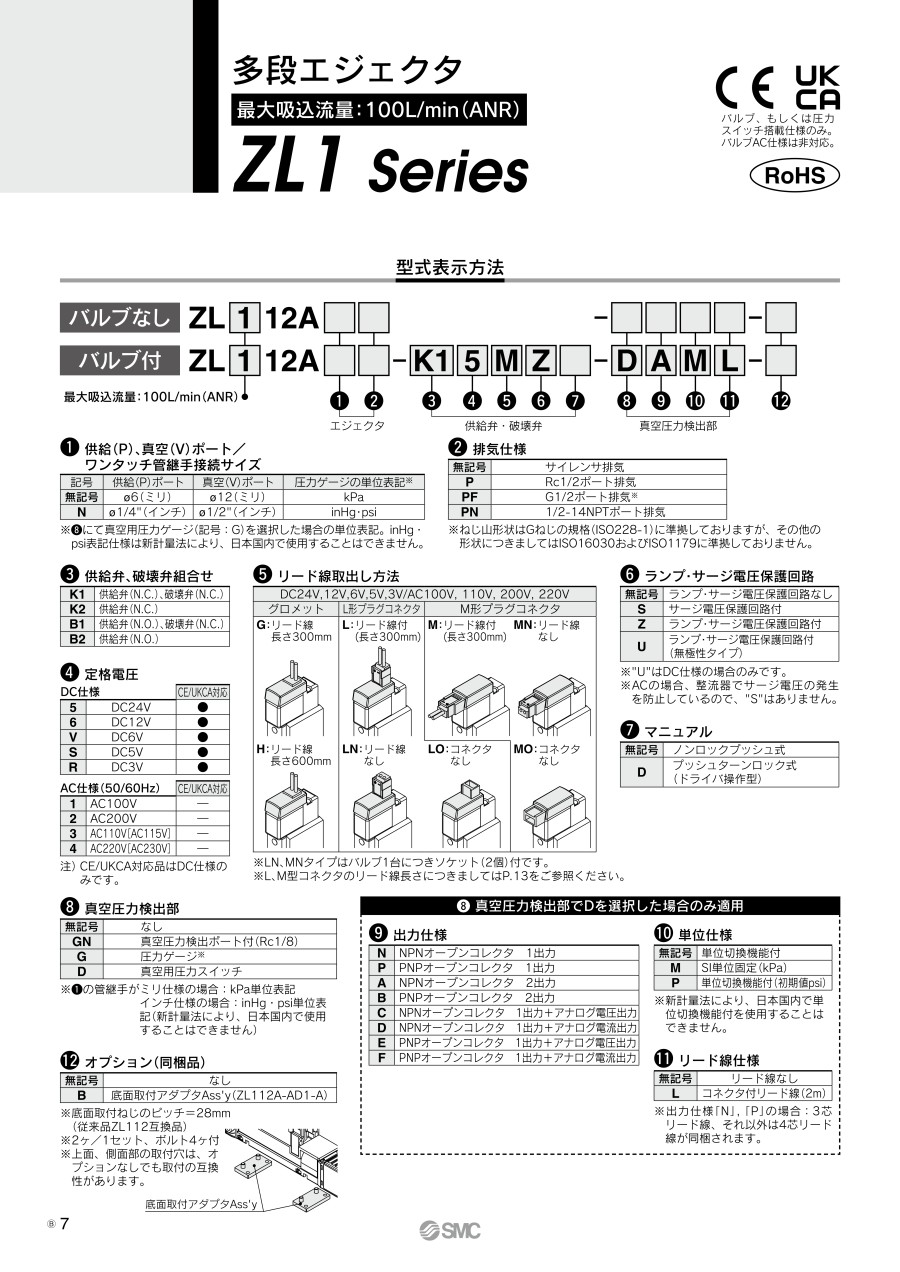

多段エジェクタ ZL1シリーズ
- 一部SALE 2026/01/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 1,022円～39,755円特別価格
- 税込単価
- 1,124円～43,731円特別価格
【特長】・3段ディフューザ構造により吸込流量増加・デジタル真空スイッチ、真空圧...
詳細情報を確認する商品情報
外形図
ZL112A（-B）バルブ（供給弁・破壊弁なし）
規格表
ポートサイズ
| 型式 | A | B |
|---|---|---|
| ZL112A | 6 | 12 |
ZL112A（-B）の場合 底面取付アダプタAss'y付
※ 本体を取付ける際は上記推奨締付トルクにて締付けてください。
過大なトルクにて締付けると製品が破損する恐れがあります。
ZL112AP□ ポート排気仕様
※ねじ山形状はGねじの規格（ISO228-1）に準拠しておりますが、その他の形状につきましてはISO16030およびISO1179に準拠しておりません。
また、配管するおねじ部の長さは9以下にしてください。
注）排気ポートに配管される際は、製品本体ではなく、排気ブロックを固定して配管してください。
（推奨締付トルク：20～25N・m）
ZL112A-D□□□ 真空用圧力スイッチ付仕様
※本体を取付ける際は上記推奨締付トルクにて締付けてください。
過大なトルクにて締付けると製品が破損する恐れがあります。
ZL112A-GN 真空圧力検出ポート付仕様
注） 真空圧力検出ポートに管継手などを取付ける際は二面幅18を固定して作業を行ってください。
（推奨締付トルク：3～5N・m）
ZL112A-G 圧力ゲージ付仕様
※本体を取付ける際は推奨締付トルク（P.15、16）にて締付けてください。
過大なトルクにて締付けると製品が破損する恐れがあります。
ZL112A-K1 □L□□バルブ（供給弁・破壊弁付）
※ 本体を取付ける際は推奨締付トルク（P.15、16）にて締付けてください。過大なトルクにて締付けると製品が破損する恐れがあります。
ZL112A-K2 □L□□バルブ（供給弁付）
※ 本体を取付ける際は推奨締付トルク（P.15、16）にて締付けてください。過大なトルクにて締付けると製品が破損する恐れがあります。
製品仕様
エジェクタ仕様
| 型式 | ZL112A | |
|---|---|---|
| ノズル径 | 1.2mm | |
| 標準供給圧力 | バルブなし 0.33MPa | バルブ付 0.35MPa |
| 最高真空圧力注1） | -84kPa | |
| 空気消費量注1） | 57L/min（ANR） | |
| 最大吸込流量注1） | 100L/min（ANR） | |
| 供給圧力範囲 | 0.2～0.5MPa | |
| 使用温度範囲 | 5～50℃（結露なきこと） | |
| 使用流体 | 空気 | |
| 耐振動注2） | 30m/s2（圧力スイッチなし）、20m/s2（圧力スイッチ付） | |
| 耐衝撃注3） | 150m/s2（圧力スイッチなし）、100m/s2（圧力スイッチ付） | |
注1） 標準供給圧力時、SMC社測定条件による値であり、大気圧（天候、標高等）や測定方法で変化する場合があります。
注2） 10～500Hz X, Y, Z各方向2時間（無通電、初期における値）
注3） X, Y, Z各方向3回（無通電、初期における値）
真空用圧力スイッチ仕様
| 定格圧力範囲 | 0.0～-101.0kPa | ||
|---|---|---|---|
| 設定圧力範囲 | 10.0～-105.0kPa | ||
| 耐圧力 | 500kPa | ||
| 設定最小単位 | 0.1kPa | ||
| 適用流体 | 空気・非腐食性ガス・不燃性ガス | ||
| 電源電圧 | DC12～24V±10%（逆接続保護付） | ||
| 消費電流 | 40mA（無負荷時） | ||
| スイッチ出力 | - | NPNまたはPNPオープンコレクタ1出力 NPNまたはPNPオープンコレクタ2出力（選択） | |
| 最大負荷電流 | 80mA | ||
| 最大印加電圧 | 28V（NPN出力時） | ||
| 残留電圧 | 1V以下（負荷電流80mA時） | ||
| 応答時間 | 2.5ms以下（チャタリング防止機能時：20, 100, 500, 1000, 2000ms選択） | ||
| 短絡保護 | 装備 | ||
| 繰返し精度 | ±0.2%F.S.±1digit | ||
| 応差 | ヒステリシスモード | 可変（0～可変） | |
| ウィンドコンパレータモード | |||
| アナログ出力 | 電圧出力注1） | 出力電圧（定格圧力範囲） | 1～5V±2.5%F.S. |
| 直線性 | ±1%F.S.以下 | ||
| 出力インピーダンス | 約1kΩ | ||
| 電流出力 注2） | 出力電流（定格圧力範囲） | 4～20mA±2.5%F.S. | |
| 直線性 | ±1%F.S.以下 | ||
| 負荷インピーダンス | 最大負荷インピーダンス 電源電圧12V時：300Ω/電源電圧24V時：600Ω 最小負荷インピーダンス 50Ω | ||
| 表示方式 | 4桁7セグメントLCD 2色表示（赤色/緑色） サンプリング周期：5回/1s | ||
| 表示精度 | ±2%F.S.±1digit（周囲温度25℃にて） | ||
| 動作表示灯 | ON時点灯（OUT1：緑色 OUT2：赤色） | ||
| 耐環境 | 保護構造 | IP40 | |
| 使用温度範囲 | 動作時：0～50℃、保存時：-10～60℃（凍結および結露なきこと） | ||
| 使用湿度範囲 | 動作時、保存時：35～85%RH（結露なきこと） | ||
| 耐電圧 | AC1000V 1分間 充電部一括と筐体間 | ||
| 絶縁抵抗 | 50MΩ以上（DC500Vメガにて）充電部一括と筐体間 | ||
| 温度特性 | ±2%F.S.（25℃基準） | ||
| リード線 | 耐油ビニルキャブタイヤケーブル 3芯 Φ3.5 2m 4芯 導体断面積：0.15mm2 （AWG26） 絶縁体外径：1.0mm | ||
| 規格 | CE RoHS対応 | ||
注1） アナログ電圧出力を選択の場合、アナログ電流出力は同時に選択できません。
注2） アナログ電流出力を選択の場合、アナログ電圧出力は同時に選択できません。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
18,076円 ( 19,884円 ) | 在庫品1日目当日出荷可能 |
3,992円 ( 4,391円 ) | 19日目 |
1,684円 ( 1,852円 ) | 19日目 |
21,231円 ( 23,354円 ) | 19日目 |
30,781円 ( 33,859円 ) | 19日目 |
32,010円 ( 35,211円 ) | 19日目 |
31,374円28,236円 ( 31,060円 ) | 19日目 |
29,707円 ( 32,678円 ) | 19日目 |
30,015円 ( 33,017円 ) | 19日目 |
31,671円28,503円 ( 31,353円 ) | 19日目 |
31,512円28,360円 ( 31,196円 ) | 19日目 |
30,015円 ( 33,017円 ) | 19日目 |
32,623円 ( 35,885円 ) | 19日目 |
26,938円24,244円 ( 26,668円 ) | 19日目 |
25,675円 ( 28,243円 ) | 19日目 |
26,608円23,947円 ( 26,342円 ) | 19日目 |
25,922円 ( 28,514円 ) | 19日目 |
3,034円 ( 3,337円 ) | 19日目 |
3,759円 ( 4,135円 ) | 19日目 |
6,387円 ( 7,026円 ) | 19日目 |
6,387円 ( 7,026円 ) | 19日目 |
1,766円 ( 1,943円 ) | 19日目 |
1,684円 ( 1,852円 ) | 19日目 |
1,022円 ( 1,124円 ) | 19日目 |
19,953円 ( 21,948円 ) | 6日目 |
23,945円 ( 26,340円 ) | 19日目 |
17,400円 ( 19,140円 ) | 在庫品1日目当日出荷可能 |
22,146円 ( 24,361円 ) | 19日目 |
31,671円28,503円 ( 31,353円 ) | 19日目 |
30,015円 ( 33,017円 ) | 19日目 |
31,512円28,360円 ( 31,196円 ) | 19日目 |
33,851円 ( 37,236円 ) | 19日目 |
36,184円32,565円 ( 35,822円 ) | 19日目 |
33,237円 ( 36,561円 ) | 19日目 |
29,707円 ( 32,678円 ) | 19日目 |
35,217円31,695円 ( 34,865円 ) | 19日目 |
30,895円27,805円 ( 30,586円 ) | 19日目 |
35,217円31,695円 ( 34,865円 ) | 19日目 |
33,609円30,248円 ( 33,273円 ) | 19日目 |
37,600円33,840円 ( 37,224円 ) | 19日目 |
35,377円31,839円 ( 35,023円 ) | 19日目 |
33,851円 ( 37,236円 ) | 19日目 |
34,005円 ( 37,406円 ) | 19日目 |
34,088円30,679円 ( 33,747円 ) | 19日目 |
38,078円34,270円 ( 37,697円 ) | 19日目 |
30,895円27,805円 ( 30,586円 ) | 16日目 |
31,056円27,950円 ( 30,745円 ) | 19日目 |
30,167円 ( 33,184円 ) | 19日目 |
35,377円31,839円 ( 35,023円 ) | 19日目 |
35,377円31,839円 ( 35,023円 ) | 19日目 |
31,027円27,924円 ( 30,716円 ) | 19日目 |
31,671円28,503円 ( 31,353円 ) | 19日目 |
34,005円 ( 37,406円 ) | 19日目 |
31,534円28,380円 ( 31,218円 ) | 19日目 |
31,056円27,950円 ( 30,745円 ) | 19日目 |
35,377円31,839円 ( 35,023円 ) | 19日目 |
35,539円31,985円 ( 35,184円 ) | 19日目 |
31,056円27,950円 ( 30,745円 ) | 19日目 |
31,512円28,360円 ( 31,196円 ) | 19日目 |
35,539円31,985円 ( 35,184円 ) | 19日目 |
