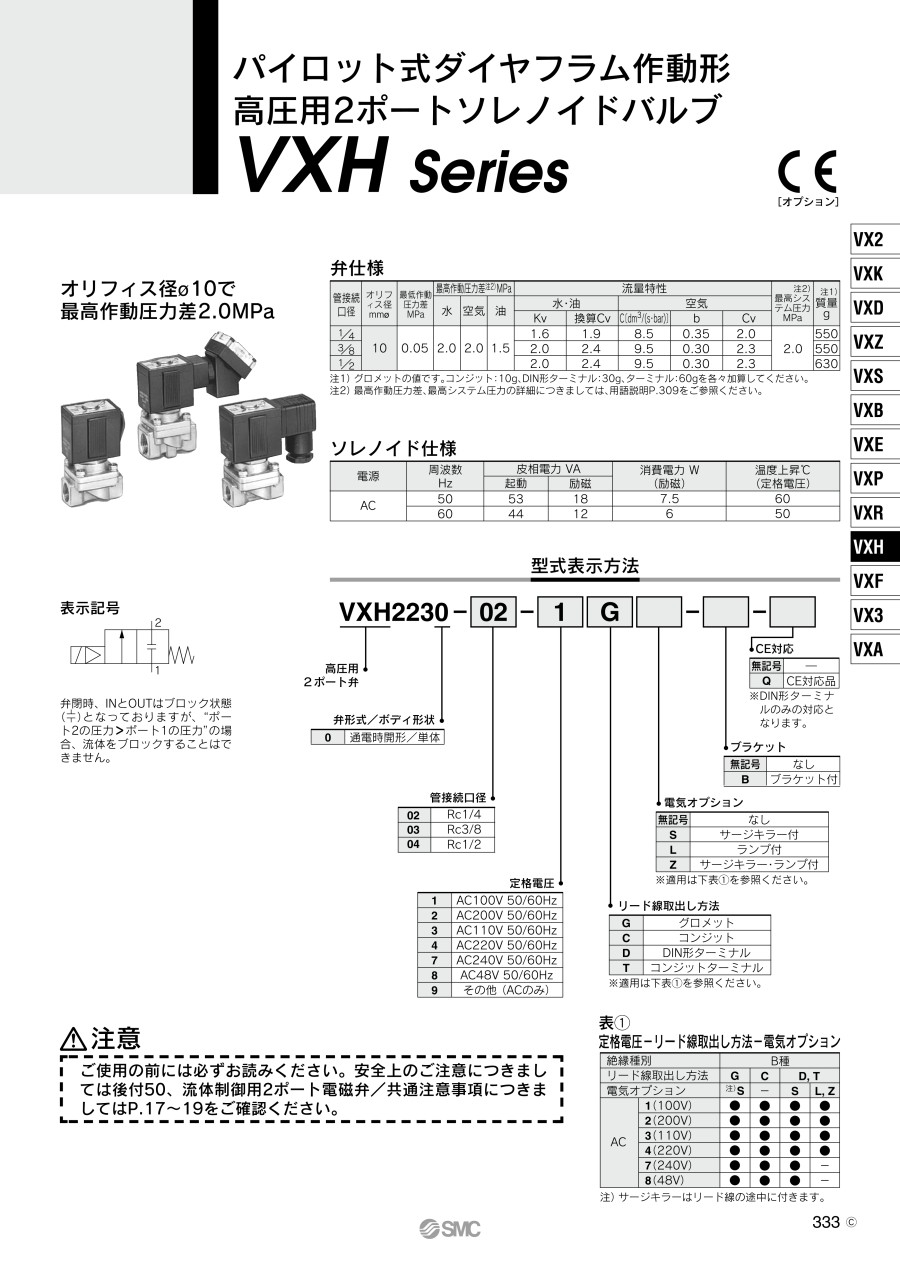

パイロット式ダイヤフラム作動形 高圧用2ポートソレノイドバルブ VXHシリーズ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
VXH2230-04-1T-Bの仕様・寸法情報
使用流体
空気 / 水 / 油 / 蒸気
種類
電磁式
切換の種類
ノーマルクローズ
接続種類
[Rc(R)] Rc
配管ねじの呼び
1/2
使用環境
標準
駆動の種類
パイロット式
オリフィス径(φ)
10
電圧
AC100V 50/60Hz
オプション
なし
ブラケット
ブラケット付
弁形式
通電時開形
CE対応
非対応
リード線取出し
コンジットターミナル
商品情報
外形図
DINターミナル
ターミナルコンジット
製品仕様
製品仕様
| 管接続 口径 | オリフ ィス径 mmφ | 最低作動 圧力差 Mpa | 最高作動圧力差注2）Mpa | 流量特性 | 最高シス テム圧力 MPa注2） | 質量 g注1） | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 水 | 空気 | 油 | 水・油・蒸気 | 空気 | ||||||||
| Kv | 換算Cv | C〔dm3/（s・bar）〕 | b | Cv | ||||||||
| 1/4 | 10 | 0.05 | 2.0 | 2.0 | 1.5 | 1.6 | 1.9 | 8.5 | 0.35 | 2.0 | 2.0 | 550 |
| 3/8 | 2.0 | 2.4 | 9.5 | 0.30 | 2.3 | 550 | ||||||
| 1/2 | 2.0 | 2.4 | 9.5 | 0.30 | 2.3 | 630 | ||||||
注1） グロメットの値です。コンジット：10g、DIN形ターミナル：30g、ターミナル：60gを各々加算してください。
製品仕様
| 電源 | 周波数 Hz | 皮相電力 VA | 消費電力 W （励磁） | 温度上昇℃ （定格電圧） | |
|---|---|---|---|---|---|
| 起動 | 励磁 | ||||
| AC | 50 | 53 | 18 | 7.5 | 60 |
| 60 | 44 | 12 | 6 | 50 | |
構造
部品構成
| 番号 | 部品名 | 材質 | 備考 |
|---|---|---|---|
| 1 | ボディ | C37 | - |
| 2 | ボンネット | C37 | - |
| 3 | コイルAss'y | エポキシモールド | B種絶縁 |
| 4 | コアーAss'y | SUS、Cu | - |
| 5 | アーマチャAss'y | SUS、NBR | - |
| 6 | ダイアフラムAss'y | SUS、NBR | - |
| 7 | リターンスプリング | SUS | - |
| 8 | リティナ | SUS | - |
| 9 | アプセットボルト | SUS | - |
| 10 | ブラケット | SPC | オプション |
| 11 | ウェーブワッシャ | SUS | - |
| 12 | ネームプレート | AL | - |
| 13 | Oリング | NBR | - |
| 14 | ターミナルAss'y | - | - |
| 15 | パッキン | CR | - |
| 16 | DIN端子 | - | - |
詳細情報
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。パイロット式ダイヤフラム作動形 高圧用2ポートソレノイドバルブ VXHシリーズの型番VXH2230-04-1T-Bのページです。
型番VXH2230-04-1T-Bに関する仕様情報を記載しております。
