SMC

冷凍式エアドライヤ IDFC60・70・80・90シリーズ東南アジア向仕様

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 200,876円～534,813円

税込単価: 220,964円～588,294円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

冷凍式エアドライヤ使用冷媒 R134a（HFC）標準入気 IDF□Eシリーズ

通常価格(税別)： 95,920円 (税込価格：105,512円)

通常出荷日：3 日目～

冷凍式エアドライヤ IDFC60・70・80・90シリーズ東南アジア向仕様で...

詳細情報を確認する

種類
ドライヤ
方式
冷凍式（空冷仕様）
出口空気大気圧露点 (℃)
10 / 3 / 20
供給側接続種類
R
入口空気温度 (℃)
50
入口空気圧力 (MPa)
0.7
形状
標準
制御側接続種類
R
電源電圧
単相AC230V (50Hz)
中国語銘板中国語取扱説明書
なし

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

未確定：候補が12型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

IDFC60,70,80,90

製品仕様

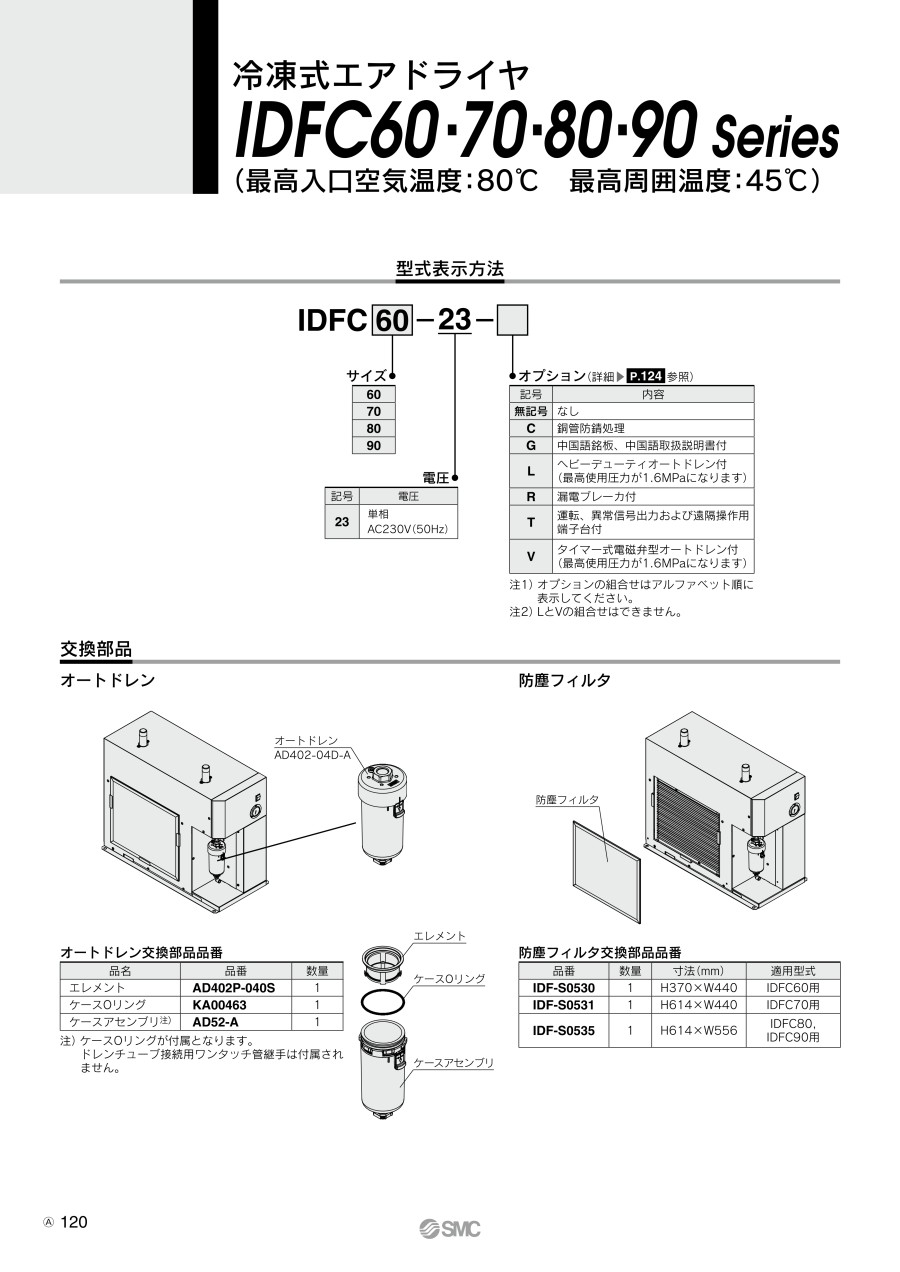

型式表示方法

冷凍式エアドライヤ IDFC60・70・80・90シリーズ東南アジア向仕様型番表示方法

標準仕様

型番			IDFC60	IDFC70	IDFC80	IDFC90
使用範囲 ^注1）	仕様流体		圧縮空気
	入口空気温度 ℃		20～65
	入口空気圧力 MPa		0.15～1.0 ^注8）
	周囲温度（湿度） ℃		20～45（相対湿度85%以下）
定格 ^注3）	処理空気量 ^注2）	出口空気圧力露点20℃ m³/min	4.7	7.8	10.9	15.4
		出口空気圧力露点10℃ m³/min	2.8	4.7	6.5	9.2
		出口空気圧力露点3℃ m³/min	0.9	1.6	2.2	3.1
	入口空気圧力 MPa		0.7
	入口空気温度 ℃		50
	周囲温度 ℃		35
	電源電圧（周波数）		単相AC230V（50Hz）許容電圧変動±10% ^注4）
最大処理空気量			補正係数にて算出した空気量
電気特性	消費電力 ^注5） kW		1.0	1.6	2.4	2.8
電気特性	消費電流 ^注5） A		5.5	8.0	13.0	14.0
適用漏電ブレーカ容量 ^注6） A			10	15	20	30
冷却方式			空冷冷凍式
使用冷媒			R410A（HFC） GWP：2088 ^注7）
冷媒封入量 g			390	530	630	780
オートドレン			フロートタイプ（ノーマルオープン最低作動圧力：0.1MPa）
配管接続口径			R1	R1 1/2	R2
質量 kg			49	68	95	110
付属品			ドレンチューブ（φ12：3.5m）、ドレンチューブホルダ、取扱説明書

注1）使用範囲は、定格の処理空気量での使用を保証するものではありません。
注2）空気圧縮機吸込状態［32℃大気圧、相対湿度75%］に換算した時の処理空気量を示します。
注3）使用条件が定格と異なる場合は、型番の選定方法によって型番を選定するか、お客様の使用条件で処理できる流量を、処理空気量の補正によって、算出してください。
注4）継続した電圧変動状態では使用しないでください。
注5）定格時（出口空気圧力露点20℃）の特性値で保証値ではありません。サーマルリレーの設定値等に使用しないでください。
注6）オプションR以外の製品は漏電ブレーカを装備していません。漏電ブレーカを別途購入してください。感度電流は30mAをご使用ください。
注7） IPCC4 AR4の値です。フロン排出抑制法の値は、R410A GWP：2090となります。
注8）オプションLまたはオプションVを選択していただくことで、1.6MPaまで使用可能となります。

規格表

単位：mm

型番	管接続口径	A	B	C	D	E	F	G	H	J	K	L	M	N	O
IDFC60	R1	307	745	605	161	405	681	94	71	46	12.5	330	20	704	355
IDFC70	R1 1/2	342	890	825	176	480	905	94	68	46	12.5	365		849	390
IDFC80	R2	438	957	863	169		958	219	78	100	11.0	463		916	485
IDFC90	R2	438	957	863	169		958	219	78	100	11.0	463		916	485

型番リスト

表示件数

型番

処理空気量【区分】

(l/min)

処理空気量

(l/min)

供給側配管ねじの呼び

制御側配管ねじの呼び

基準サイズ

オートドレン

銅管防錆処理

漏電ブレーカ

運転、異常信号取出用端子台

最小発注数量

～5000	900 ～ 4700	1	1	60	なし	なし	なし	なし	1個
～5000	900 ～ 4700	1	1	60	なし	あり	なし	なし	1個
～5000	900 ～ 4700	1	1	60	ヘビーデューティオートドレン付	あり	あり	なし	1個
～5000	900 ～ 4700	1	1	60	ヘビーデューティオートドレン付	なし	なし	なし	1個
～5000	900 ～ 4700	1	1	60	なし	なし	あり	あり	1個
～5000	900 ～ 4700	1	1	60	なし	なし	なし	あり	1個
5000超	1600 ～ 7800	1 1/2	1 1/2	70	なし	なし	なし	なし	1個
5000超	1600 ～ 7800	1 1/2	1 1/2	70	ヘビーデューティオートドレン付	なし	なし	なし	1個
5000超	1600 ～ 7800	1 1/2	1 1/2	70	なし	なし	なし	あり	1個
5000超	2200 ～ 10900	2	2	80	なし	なし	なし	なし	1個
5000超	2200 ～ 10900	2	2	80	なし	なし	あり	あり	1個
5000超	3100 ～ 15400	2	2	90	なし	なし	なし	なし	1個

通常単価(税別) (税込単価)	通常出荷日

222,076円 ( 244,284円 )	3日目
200,876円 ( 220,964円 )	19日目
269,576円 ( 296,534円 )	19日目
220,442円 ( 242,486円 )	18日目
269,876円 ( 296,864円 )	18日目
264,430円 ( 290,873円 )	18日目
353,734円 ( 389,107円 )	3日目
313,566円 ( 344,923円 )	19日目
346,532円 ( 381,185円 )	18日目
397,682円 ( 437,450円 )	3日目
485,583円 ( 534,141円 )	18日目
534,813円 ( 588,294円 )	3日目

詳細情報

基本情報

基本情報

冷凍式エアドライヤ IDFC60・70・80・90シリーズ東南アジア向仕様です。
【特長】
・熱帯地域の高温環境に対応
・処理空気流量アップ
・新型ステンレス製熱交換器を採用、冷凍機の負荷を軽減
・メンテナンス性の向上
・オートドレンバルブ耐異物性向上、長寿命化

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
