5ポートソレノイドバルブ ベース配管形 プラグインユニット VQC1000シリーズ マニホールド
- 通常単価(税別)
- 42,218円
- 税込単価
- 46,440円
ベース配管形 プラグインユニット VQC1000シリーズのマニホールドです。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
VV5QC11-10C6FD1-DNSの仕様・寸法情報
商品情報
外形図
Sキット（シリアル伝送キット：EX500）IP67対応
Fキット（Dサブコネクタキット）IP40対応
破線はDINレール取付形［-D］とコネクタ取出し［FS］を示します。
Pキット（フラットケーブルキット）IP40対応
破線はDINレール取付形［-D］とコネクタ取出し［PU］を示します。
Tキット（端子台ボックスキット）IP67対応
破線はDINレール取付形［-D］タイプ（DINレール取付金具付）を示します。
Lキット（リード線キット）IP67対応
破線はDINレール取付形［-D］タイプ（DINレール取付金具付）を示します。
Mキット（マルチコネクタキット）IP67対応
破線はDINレール取付形［-D］タイプ（DINレール取付金具付）を示します。
製品仕様

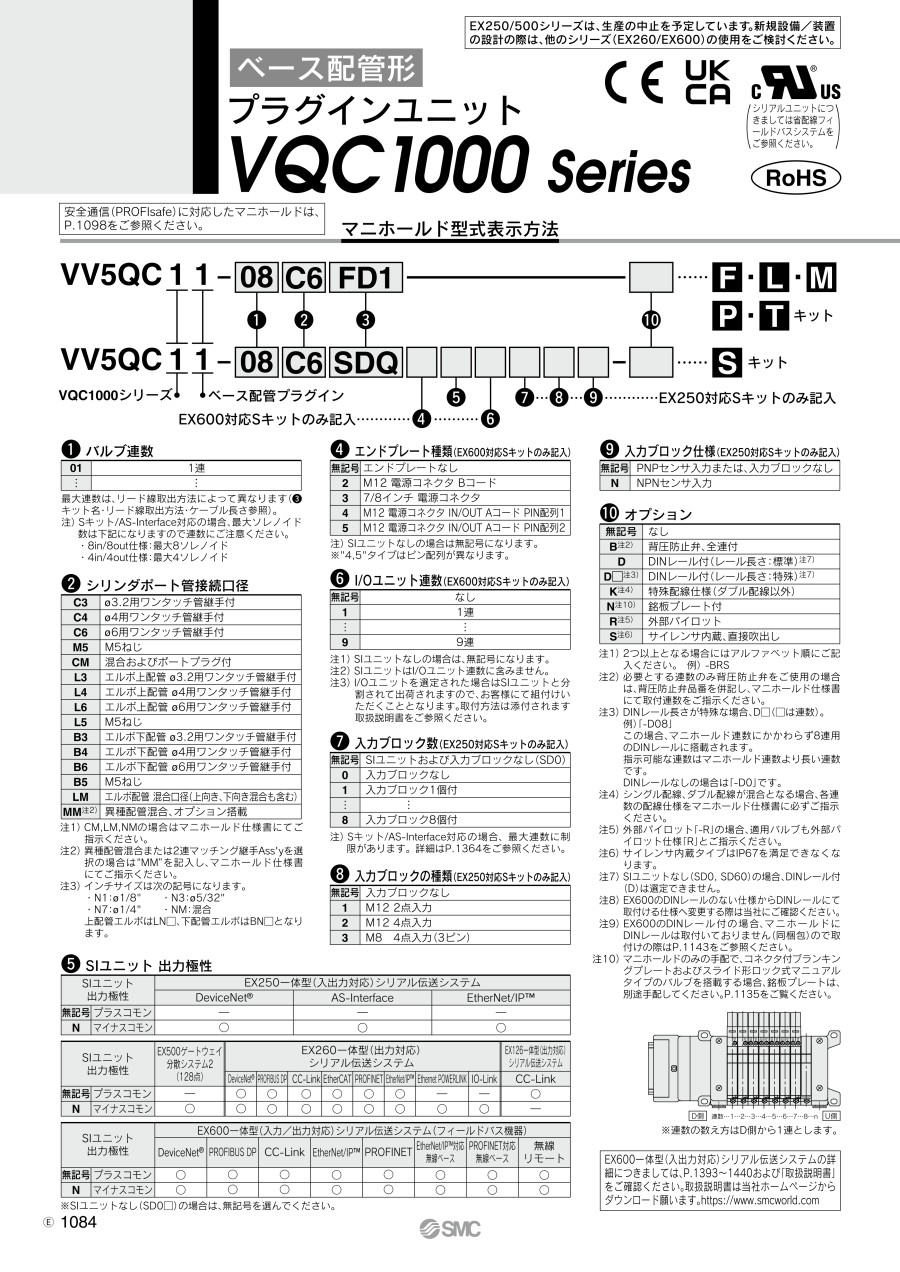

型式表示方法
| （1） | バルブ連数 |
|---|---|
| （2） | シリンダポート管接続口径 |
| （3） | キット名・リード線取出方法・ケーブル長さ |
| （4） | エンドプレート種類（EX600対応Sキットのみ記入） |
| （5） | SIユニット 出力極性 |
| （6） | I/Oユニット連数（EX600対応Sキットのみ記入） |
| （7） | 入力ブロック数（EX250対応Sキットのみ記入） |
| （8） | 入力ブロックの種類（EX250対応Sキットのみ記入） |
| （9） | 入力ブロック仕様（EX250対応Sキットのみ記入） |
| （10） | オプション |
| Sキット | シリアル伝送キット：EX500ゲートウェイ方式 |
|---|---|
| シリアル伝送キット（ フィールドバス機器）：EX600一体型（入出力対応） | |
| シリアル伝送キット：EX250一体型（入出力対応） | |
| シリアル伝送キット：EX260一体型（出力対応） | |
| シリアル伝送キット：EX126一体型（出力対応） | |
| Fキット | Dサブコネクタキット |
| Pキット | フラットケーブルキット |
| Tキット | 端子台ボックスキット |
| Lキット | リード線キット |
| Mキット | マルチコネクタキット |
マニホールド仕様
| ベース型番 | 結線種類 | 配管仕様 | 適用連数 | 適用電磁弁 | 5連質量 g | ||
|---|---|---|---|---|---|---|---|
| 配管方向 | 接続口径 | ||||||
| 1、3（P、R） | 2、4（A、B） | ||||||
| VV5QC11-□□□ | Fキット-Dサブコネクタ Pキット-フラットケーブル Tキット-端子台ボックス Sキット-シリアル伝送 Lキット-リード線 Mキット-マルチコネクタ | 横 | C8（φ8用） ＜オプション＞ サイレンサ内蔵 直接吹き出し | C3（φ3.2用） C4（φ4用） C6（φ6用） M5（M5ねじ） | F、L、M、Pキット 1～12連 Tキット 1～10連 Sキット 1～8連：EX500 1～12連：EX250 | VQC1□00-5 VQC1□01-5 | 643 （シングル） 754 （ダブル・3P） |
詳細情報
