5ポートソレノイドバルブ ベース配管形 プラグインユニット VQC2000シリーズ マニホールド
- 通常単価(税別)
- 18,474円～25,258円
- 税込単価
- 20,321円～27,784円
ベース配管形 プラグインユニット VQC2000シリーズのマニホールドです。
詳細情報を確認するご注意
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
商品情報
外形図
Sキット（シリアル伝送キット:EX500）/（128点）
※ 上記以外の型番についての情報はデジタルカタログをご参照ください。
Sキット（シリアル伝送キット:EX500/（64点）
※ 上記以外の型番についての情報はデジタルカタログをご参照ください。
破線はDINレール取付形［-D］タイプ（DINレール取付金具付）を示します。
キット（Dサブコネクタキット）
※ 上記以外の型番についての情報はデジタルカタログをご参照ください。
破線はDINレール取付形［-D］とコネクタ横取出し［FU］を示します。
製品仕様
標準仕樣
| バルブ仕様 | 弁構造 | メタルシール | 弾性体シール | |
|---|---|---|---|---|
| 使用流体 | 空気 | |||
| 最高使用圧力 | 0.7MPa（高圧タイプ1.0MPa） | 0.7MPa | ||
| 最低使用圧力 | シングル | 0.1MPa | 0.15MPa | |
| ダブル | 0.1MPa | |||
| 3ポジション | 0.1MPa | 0.2MPa | ||
| 4ポジション | - | 0.15MPa | ||
| 周囲温度および使用流体温度 | -10～50℃注1） | |||
| 給油 | 不要 | |||
| 手動操作 | プッシュ式/ロック式（要工具形）準標準 | |||
| 耐衝撃/耐振動 | 150/30m/s2 注2） | |||
| 保護構造 | 防塵（IP67対応可能） | |||
| 電気仕様 | コイル定格電圧 | DC24V | ||
| 許容電圧変動 | 定格電圧の±10% | |||
| コイル絶縁の種類 | B種相当 | |||
| 消費電力 （電流値） | DC24V | DC0.4W（17mA）, DC0.95W（40mA）注4） | ||
| DC12V | DC0.4W（34mA）, DC0.95W（80mA）注4） | |||
注1）低温の場合はドライエアを使用し結露なきこと。
注2）耐衝撃……落下式衝撃試験機で、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤作動なし。
耐振動……45～2000Hz、1掃引、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤作動なし。
注4）高速応答、高圧タイプ（0.95W）仕様の値。
製品仕様
| シリーズ | ベース型式 | 結線種類 | 配管仕様 | 適用連数 注2） | 適用電磁弁 | 5連質量 g | ||
|---|---|---|---|---|---|---|---|---|
| 配管方向 | 接続口径 注1） | |||||||
| 1, 3（P, R） | 2, 4（A, B） | |||||||
| VQC1000 | VV5QC11-□□□ | Fキット-Dサブコネクタ Pキット-フラットケーブル Tキット-端子台ボックス Sキット-シリアル伝送 Lキット-リード線 Mキット-マルチコネクタ | 横 | C8（φ8用） （オプション サイレンサ 内蔵 直接吹き出し） | C3（φ3.2用） C4（φ4用） C6（φ6用） M5（M5ねじ） | （F,L,M,Pキット 1～12連） （Tキット 1～10連） （Sキット 1～8連:EX500 1～12連:EX250） | VQC1□00-5 VQC1□01-5 | 643 （シングル） 754 （ダブル・3P） |
| VQC2000 | VV5QC21-□□□ | 横 | C10（φ10用） （オプション サイレンサ 内蔵 直接吹き出し） 両口タイプ C12（φ12用） | C4（φ4用） C6（φ6用） C8（φ8用） | VQC2□00-5 VQC2□01-5 | 1076 （シングル） 1119 （ダブル・3P） | ||
注1）インチサイズ用ワンタッチ管継手付も対応可能です。
注2）準標準仕様として配線仕様特殊により、最大連数を延長することも可能です。
規格表
Sキット（シリアル伝送キット:EX500）/（128点）
L:寸法表
n：連数
※ 上記以外の型番についての情報はデジタルカタログをご参照ください。
Sキット（シリアル伝送キット:EX500/（64点）
計算式/L1＝16n+57 L2＝16n+102 n：連数（最大16連）
※ 上記以外の型番についての情報はデジタルカタログをご参照ください。
キット（Dサブコネクタキット）
計算式/L1＝16n+57 L2＝16n+110.5 n：連数（最大24連）
※ 上記以外の型番についての情報はデジタルカタログをご参照ください。

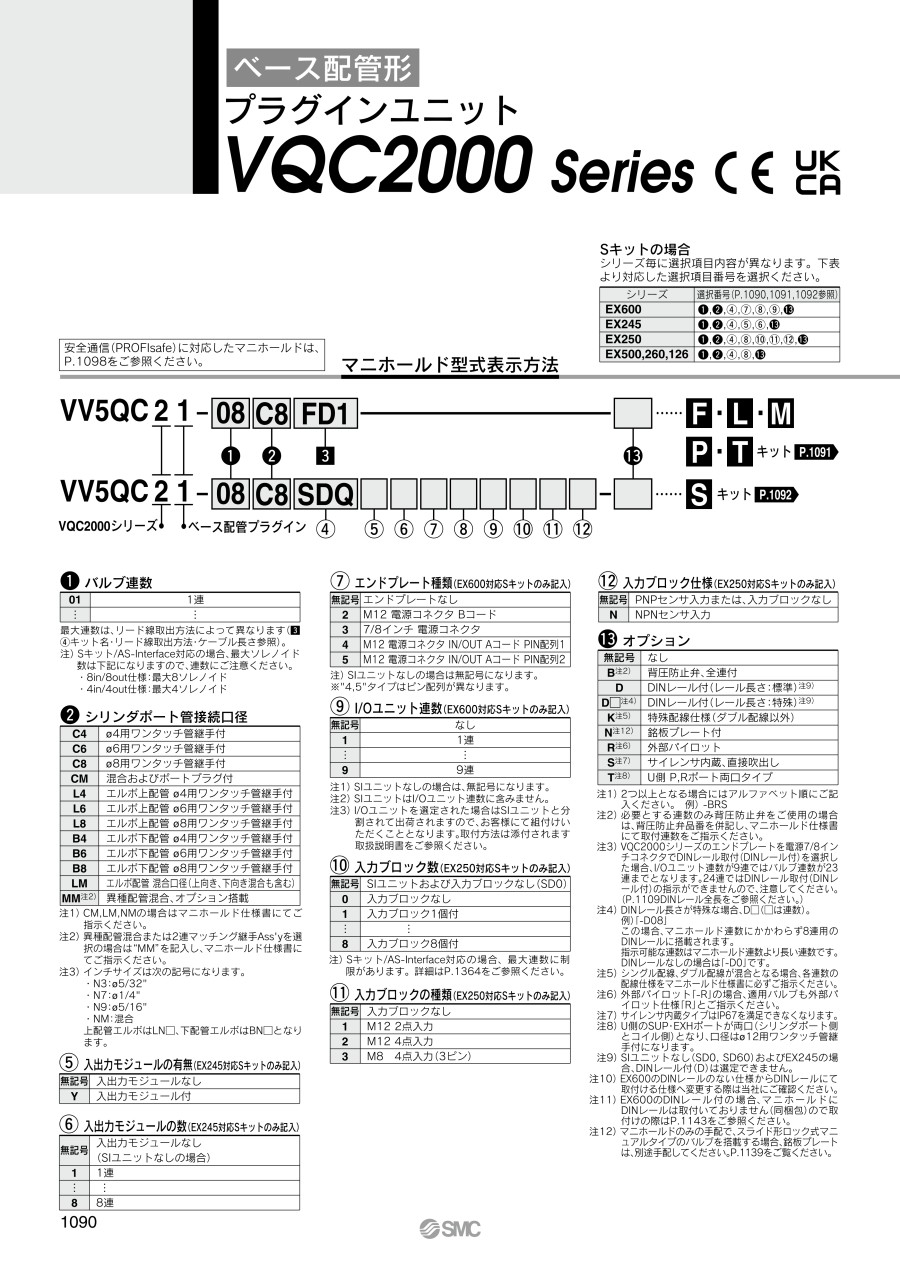

型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
18,474円 ( 20,321円 ) | 6日目 |
25,258円 ( 27,784円 ) | 6日目 |
