3ポートソレノイドバルブ直動ポペットタイプ弾性体シール VT317シリーズマニホールド

カタログ |

一部SALE 2026/01/31まで

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 3,605円～36,051円特別価格

税込単価: 3,966円～39,656円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

5ポートソレノイドバルブプラグリードタイプ SQ1000シリーズマニホールド

通常価格(税別)： 4,551円 (税込価格：5,006円)

通常出荷日：9 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

5ポートソレノイドバルブ VQ1000・2000 シリアル伝送キット EX120・123・124対応

通常価格(税別)： 11,180円 (税込価格：12,298円)

通常出荷日：9 日目～

VT317形のマニホールドは、Bマウント方式で共通排気形と単独排気形の2種類が...

詳細情報を確認する

種類
マニホールド用ベース
適用シリーズ
SMC　VT317シリーズ
ポート管接続口径
Φ1/4
仕様
1/4ベース
CE対応
非対応
配管型式
横（A）

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

未確定：候補が103型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

共通排気形

取付金具なし／VV317-02-□1-02

3ポートソレノイドバルブ直動ポペットタイプ弾性体シール VT317シリーズマニホールド外形図2

取付金具付／VV317-02-□1-02-A

単独排気形

3ポートソレノイドバルブ直動ポペットタイプ弾性体シール VT317シリーズマニホールド外形図3

取付金具なし／VV317-02-□3-02

製品仕様

型式表示方法

3ポートソレノイドバルブ直動ポペットタイプ弾性体シール VT317シリーズマニホールド型番表示方法

マニホールド仕様

マニホールド形式	Bマウント
最大バルブ連数	^注1）20連
適用電磁弁形式	^注3）VO317□-□□□（-Q）

排気ポート		接続部（方向）／接続口径
記号	形式	P	A	R
1	^注2）共通	ベース（横）／1/4（3/8）	ベース（横）／1/4	ベース（横）／1/4（3/8）
3	単独	ベース（横）／1/4	ベース（横）／1/4	ベース（横）／1/4

注1）3連以上の場合にはPポート両側から加圧してください。また、共通排気形の場合はRポートも両側より排気してください。
注2）共通排気形の場合は、取付金具を取付けることにより、PRポートを3/8とすることができます。
注3）VVT320シリーズのマニホールドにも取付けられます。

寸法

n：連数

取付金具なし／VV317-02-□1-02、VV317-02-□3-02

L	連数									計算式
L	2	3	4	5	6	7	8	9	10	計算式
L₁	121	167	213	256	305	351	397	443	489	L₁=46×n+29
L₂	106	152	198	244	290	336	382	428	474	L₂=46×n+14

取付金具付／VV317-02-□1-02-A

L	連数									計算式
L	2	3	4	5	6	7	8	9	10	計算式
L₁	181	227	273	319	365	411	457	503	549	L₁=46×n+89
L₂	151	197	243	289	335	381	427	473	519	L₂=46×n+59

流量特性／質量表

バルブ型番	流量特性
	1→2（P→A）			2→3（A→R）
	C〔dm³/（s・bar）〕	b	Cv	C〔dm³/（s・bar）〕	b	Cv
VO317	2.0	0.11	0.47	2.2	0.12	0.49
VO317V（真空仕様形）
VO317E（長期通電形）

バルブ型番	流量特性						質量
	3→2（R→A）			2→1（A→P）			質量
	C〔dm³/（s・bar）〕	b	Cv	C〔dm³/（s・bar）〕	b	Cv	グロメット
VO317	2.0	0.14	0.45	2.1	0.14	0.48	0.32kg
VO317V（真空仕様形）
VO317E（長期通電形）

型番リスト

表示件数

型番

ねじ規格	オプション	バルブ連数	通路仕様	最小発注数量

Rc	取付金具なし	2	共通（P、R）	1個
Rc	取付金具付	2	共通（P、R）	1個
G	取付金具なし	2	共通（P、R）	1個
G	取付金具付	2	共通（P、R）	1個
NPT	取付金具なし	2	共通（P、R）	1個
Rc	取付金具なし	2	共通（P）、単独（R）	1個
G	取付金具なし	2	共通（P）、単独（R）	1個
NPT	取付金具なし	2	共通（P）、単独（R）	1個
Rc	取付金具なし	3	共通（P、R）	1個
Rc	取付金具付	3	共通（P、R）	1個
G	取付金具なし	3	共通（P、R）	1個
NPT	取付金具なし	3	共通（P、R）	1個
Rc	取付金具なし	3	共通（P）、単独（R）	1個
G	取付金具なし	3	共通（P）、単独（R）	1個
Rc	取付金具なし	4	共通（P、R）	1個
Rc	取付金具付	4	共通（P、R）	1個
G	取付金具なし	4	共通（P、R）	1個
G	取付金具付	4	共通（P、R）	1個
NPT	取付金具なし	4	共通（P、R）	1個
Rc	取付金具なし	4	共通（P）、単独（R）	1個
G	取付金具なし	4	共通（P）、単独（R）	1個
NPT	取付金具なし	4	共通（P）、単独（R）	1個
NPTF	取付金具なし	4	共通（P）、単独（R）	1個
Rc	取付金具なし	5	共通（P、R）	1個
Rc	取付金具付	5	共通（P、R）	1個
G	取付金具なし	5	共通（P、R）	1個
G	取付金具付	5	共通（P、R）	1個
NPT	取付金具なし	5	共通（P、R）	1個
Rc	取付金具なし	5	共通（P）、単独（R）	1個
G	取付金具なし	5	共通（P）、単独（R）	1個
NPTF	取付金具なし	5	共通（P）、単独（R）	1個
Rc	取付金具なし	6	共通（P、R）	1個
Rc	取付金具付	6	共通（P、R）	1個
G	取付金具なし	6	共通（P、R）	1個
G	取付金具付	6	共通（P、R）	1個
NPT	取付金具付	6	共通（P、R）	1個
Rc	取付金具なし	6	共通（P）、単独（R）	1個
G	取付金具なし	6	共通（P）、単独（R）	1個
NPT	取付金具なし	6	共通（P）、単独（R）	1個
Rc	取付金具なし	7	共通（P、R）	1個
Rc	取付金具付	7	共通（P、R）	1個
G	取付金具付	7	共通（P、R）	1個
Rc	取付金具なし	7	共通（P）、単独（R）	1個
G	取付金具なし	7	共通（P）、単独（R）	1個
Rc	取付金具なし	8	共通（P、R）	1個
Rc	取付金具付	8	共通（P、R）	1個
G	取付金具なし	8	共通（P、R）	1個
G	取付金具付	8	共通（P、R）	1個
Rc	取付金具なし	8	共通（P）、単独（R）	1個
G	取付金具なし	8	共通（P）、単独（R）	1個
NPT	取付金具なし	8	共通（P）、単独（R）	1個
Rc	取付金具なし	9	共通（P、R）	1個
Rc	取付金具付	9	共通（P、R）	1個
G	取付金具なし	9	共通（P、R）	1個
G	取付金具付	9	共通（P、R）	1個
Rc	取付金具なし	9	共通（P）、単独（R）	1個
G	取付金具なし	9	共通（P）、単独（R）	1個
Rc	取付金具なし	10	共通（P、R）	1個
Rc	取付金具付	10	共通（P、R）	1個
G	取付金具なし	10	共通（P、R）	1個

通常単価(税別) (税込単価)	通常出荷日

3,605円 ( 3,966円 )	9日目
6,987円 ( 7,686円 )	19日目
3,625円 ( 3,988円 )	19日目
6,598円 ( 7,258円 )	19日目
3,625円 ( 3,988円 )	19日目
4,073円 ( 4,480円 )	6日目
4,073円 ( 4,480円 )	19日目
4,073円 ( 4,480円 )	19日目
5,149円 ( 5,664円 )	9日目
8,141円 ( 8,955円 )	19日目
5,166円 ( 5,683円 )	19日目
5,166円 ( 5,683円 )	19日目
5,843円 ( 6,427円 )	19日目
5,843円 ( 6,427円 )	19日目
7,019円 ( 7,721円 )	6日目
9,683円 ( 10,651円 )	19日目
6,693円 ( 7,362円 )	19日目
10,567円 ( 11,624円 )	19日目
6,596円 ( 7,256円 )	19日目
7,627円 ( 8,390円 )	6日目
7,627円 ( 8,390円 )	19日目
7,627円 ( 8,390円 )	19日目
7,627円 ( 8,390円 )	19日目
8,234円 ( 9,057円 )	19日目
11,226円 ( 12,349円 )	19日目
8,245円 ( 9,070円 )	19日目
12,204円 ( 13,424円 )	19日目
8,813円 ( 9,694円 )	19日目
9,395円 ( 10,335円 )	19日目
9,395円 ( 10,335円 )	19日目
9,395円 ( 10,335円 )	19日目
9,776円 ( 10,754円 )	19日目
12,769円 ( 14,046円 )	19日目
9,785円 ( 10,764円 )	19日目
12,769円 ( 14,046円 )	19日目
13,842円 ( 15,226円 )	19日目
11,180円 ( 12,298円 )	19日目
11,882円 ( 13,070円 )	19日目
11,180円 ( 12,298円 )	19日目
11,320円 ( 12,452円 )	19日目
14,311円 ( 15,742円 )	19日目
15,275円 ( 16,803円 )	19日目
12,949円 ( 14,244円 )	19日目
12,949円 ( 14,244円 )	19日目
12,863円 ( 14,149円 )	19日目
15,855円 ( 17,441円 )	19日目
12,863円 ( 14,149円 )	19日目
16,673円 ( 18,340円 )	19日目
14,733円 ( 16,206円 )	19日目
14,733円 ( 16,206円 )	19日目
14,733円 ( 16,206円 )	19日目
14,405円 ( 15,846円 )	19日目
17,398円 ( 19,138円 )	19日目
15,077円 ( 16,585円 )	19日目
18,267円 ( 20,094円 )	19日目
16,501円 ( 18,151円 )	19日目
16,501円 ( 18,151円 )	19日目
15,947円 ( 17,542円 )	19日目
18,940円 ( 20,834円 )	19日目
15,947円 ( 17,542円 )	19日目

基本情報

基本情報

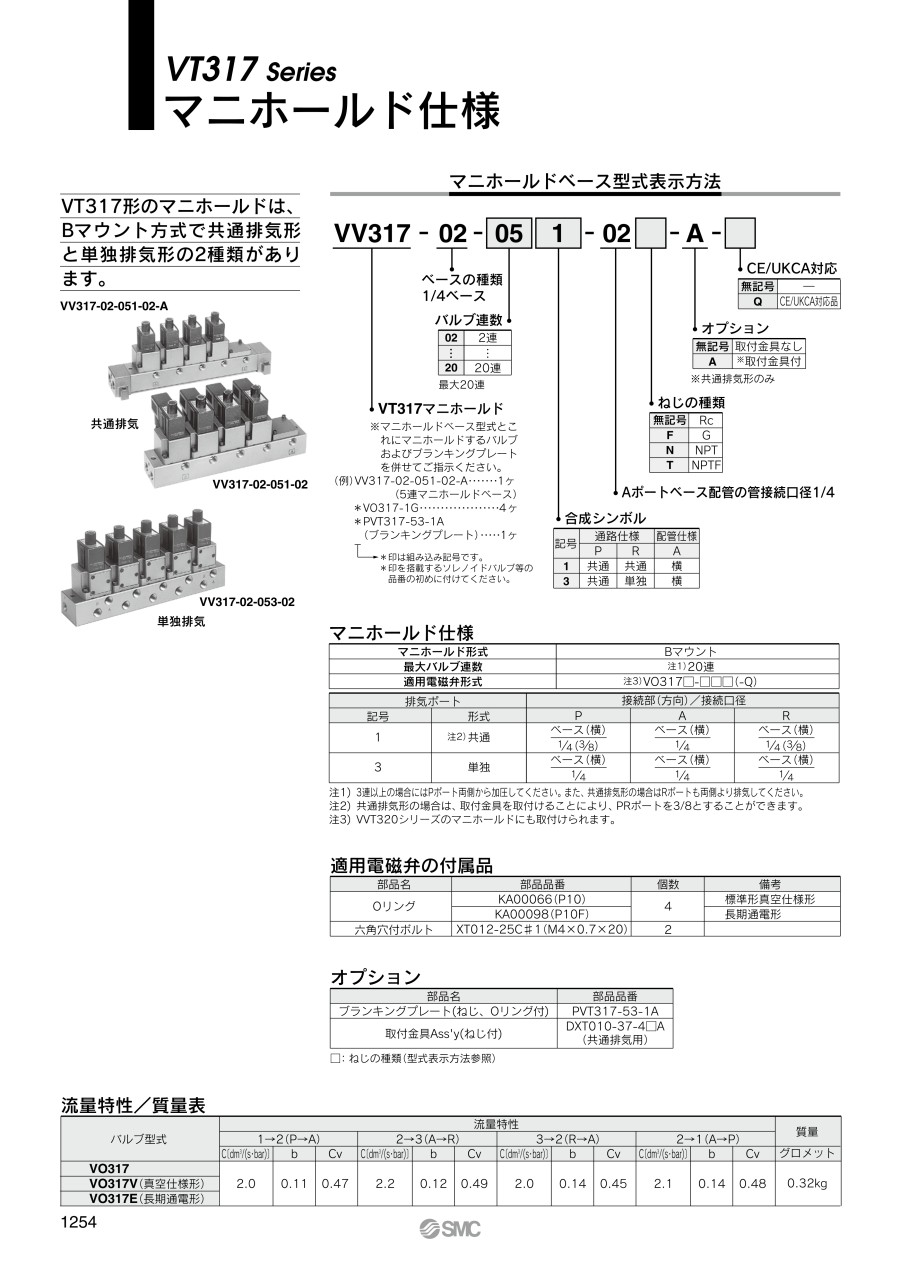

VT317形のマニホールドは、Bマウント方式で共通排気形と単独排気形の2種類があります。

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
