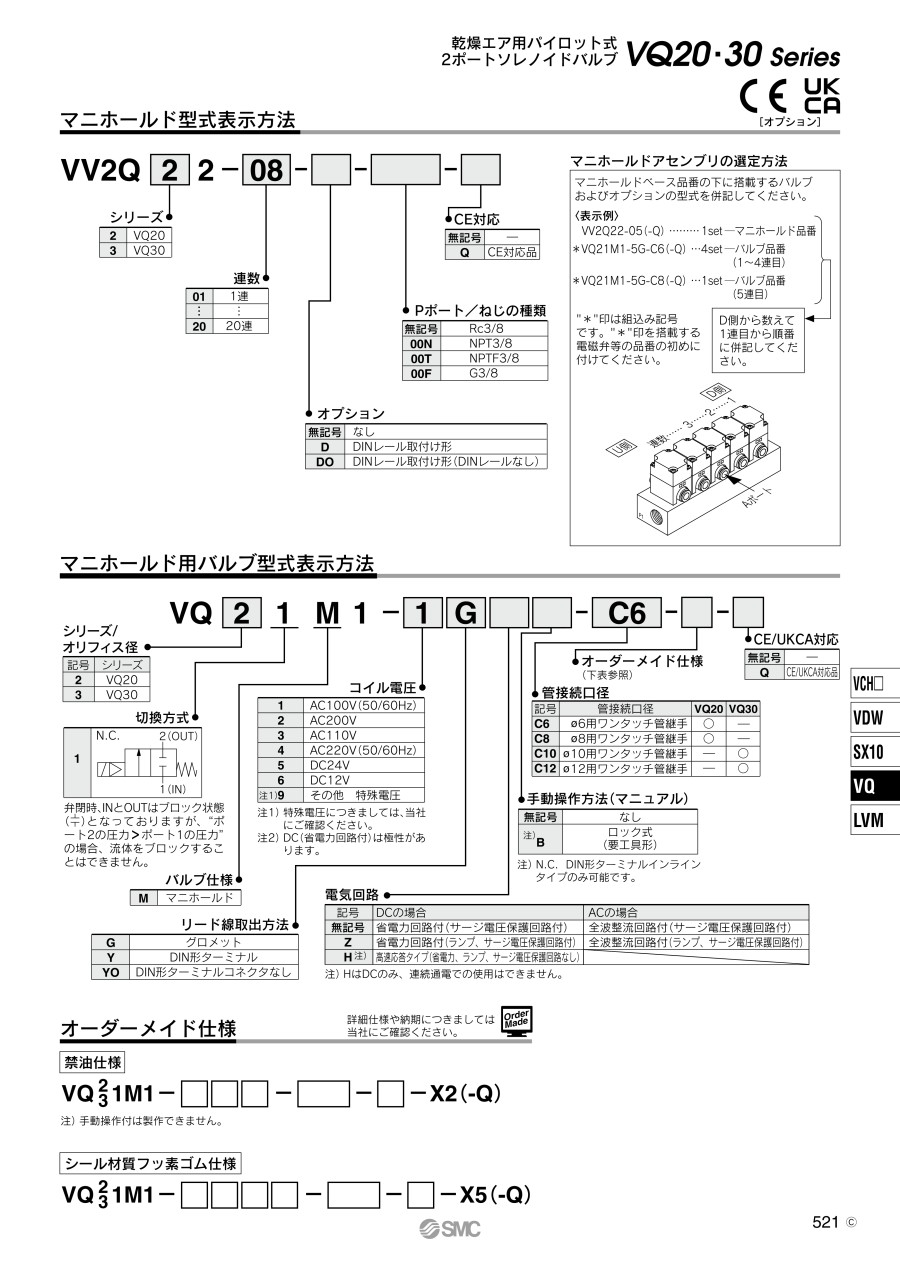

乾燥エア用パイロット式 2ポートソレノイドバルブ VQ20・30シリーズ マニホールド

外形図

プラグリードユニットマニホールド（VV2Q22-ロ）

破線はDINレール取付形（-D）を示します。

プラグリードユニットマニホールド（VV2Q32-ロ）

破線はDINレール取付形（-D）を示します。

製品仕様

標準仕樣

注1）本製品は、乾燥空気用です。清浄な空気にて使用し、ドレン、油分が本製品内に流入しないよう注意願います。
注2）低温の場合はドライエアを使用し結露なきこと。
注3）手動操作付はDIN形ターミナルタイプのみ可能。
注4）耐振動：8.3～2000Hz 1掃引、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤作動なし。（初期における値）
      耐衝撃：落下式衝撃試験機で、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤作動なし。（初期における値）
注5）DIN形ターミナルタイプは、耐塵, 防噴流（IP65）対応。

特性仕樣

注1）本製品の流量特性にはバラツキがあります。
注2）JIS B 8373-2015（圧力、空気の質により応答時間の数値は変わります。）
注3）連続通電での使用はできません。
注4）2次側配管に絞り（ノズル等）を取付けた場合、ON時の圧力差が小さくなります。圧力差が0.01MPaを下回らないよう注意願います。また、エジエクタの供給等で使用する場合は特
       に注意願います。

規格表

プラグリードユニットマニホールド（VV2Q22-ロ）

寸法表

n：連数（最大20連）
計算式  L1＝（n-1）×29+49
           L2＝L1-10
           L3＝L4-10.5
           L5＝L1-11.2

プラグリードユニットマニホールド（VV2Q32-ロ）

寸法表

n：連数（最大20連）
計算式  L1=（n-1）×37+56
           L2＝L1-10
           L3＝L4-10.5
           L5＝L1-11.2
