3ポートソレノイドバルブ 直動ポペットタイプ 弾性体シール VT307シリーズ マニホールド
- 通常単価(税別)
- 174円～15,295円
- 税込単価
- 191円～16,825円

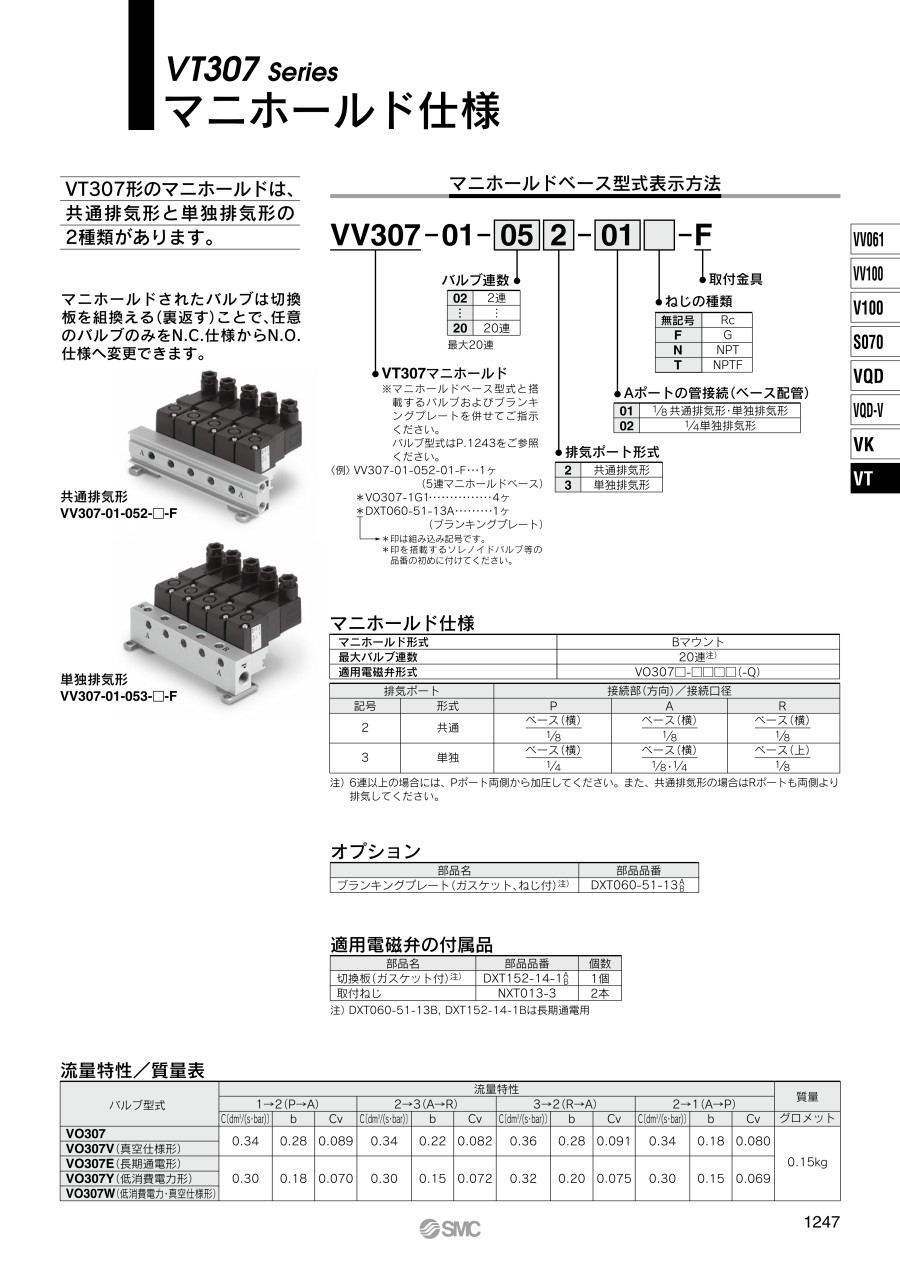

VT307形のマニホールドは、共通排気形と単独排気形の2種類があります。
詳細情報を確認する- 適用シリーズ
- SMC VT307シリーズ
未確定：候補が31型番あります。
商品情報
外形図
共通排気形:VV307-01-口2-01-F
L寸法表
| 2n | 3n | 4n | 5n | 6n | 7n | 8n | 10n | 計算式 | |
|---|---|---|---|---|---|---|---|---|---|
| L1 | 88 | 114 | 140 | 166 | 192 | 218 | 244 | 296 | L1＝26×n+36 |
| L2 | 62 | 88 | 114 | 140 | 166 | 192 | 218 | 270 | L2＝26×n+10 |
n：連数
単独排気形:VV307-01-口3-口-F
L寸法表
| 2n | 3n | 4n | 5n | 6n | 8n | 9n | 10n | 計算式 | |
|---|---|---|---|---|---|---|---|---|---|
| L1 | 76 | 102 | 128 | 154 | 180 | 232 | 258 | 284 | L1＝26×n+24 |
| L2 | 64 | 90 | 116 | 142 | 168 | 220 | 246 | 272 | L2＝26×n+12 |
n：連数
製品仕様
| マニホールド形式 | Bマウント |
| 最大バルブ連数 | 20連 注） |
| 適用電磁弁形式 | VO307□-□□□□（-Q） |
| 排気ボート | 接続部（方向）/接続口径 | |||
|---|---|---|---|---|
| 記号 | 形式 | P | A | R |
| 2 | 共通 | ベース（横） 1/8 | ベース（横） 1/8 | ベース（横） 1/8 |
| 3 | 単独 | ベース（横） 1/4 | ベース（横） 1/8・1/4 | ベース（上） 1/8 |
- 注）6連以上の場合には、Pポート両側から加圧してください。また、共通排気形の場合はRポートも両側より排気してください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
174円 ( 191円 ) | 9日目 |
4,064円 ( 4,470円 ) | 6日目 |
4,064円 ( 4,470円 ) | 6日目 |
1,639円 ( 1,803円 ) | 6日目 |
1,749円 ( 1,924円 ) | 19日目 |
1,859円 ( 2,045円 ) | 6日目 |
5,049円 ( 5,554円 ) | 6日目 |
5,049円 ( 5,554円 ) | 6日目 |
2,189円 ( 2,408円 ) | 6日目 |
2,189円 ( 2,408円 ) | 6日目 |
2,151円 ( 2,366円 ) | 9日目 |
6,485円 ( 7,134円 ) | 6日目 |
6,155円 ( 6,771円 ) | 6日目 |
2,738円 ( 3,012円 ) | 6日目 |
2,738円 ( 3,012円 ) | 6日目 |
2,711円 ( 2,982円 ) | 9日目 |
7,600円 ( 8,360円 ) | 6日目 |
7,248円 ( 7,973円 ) | 6日目 |
3,509円 ( 3,860円 ) | 6日目 |
3,289円 ( 3,618円 ) | 6日目 |
8,796円 ( 9,676円 ) | 6日目 |
3,838円 ( 4,222円 ) | 6日目 |
3,832円 ( 4,215円 ) | 6日目 |
3,838円 ( 4,222円 ) | 6日目 |
9,906円 ( 10,897円 ) | 19日目 |
11,997円 ( 13,197円 ) | 6日目 |
5,049円 ( 5,554円 ) | 6日目 |
5,929円 ( 6,522円 ) | 11日目 |
13,731円 ( 15,104円 ) | 9日目 |
6,478円 ( 7,126円 ) | 11日目 |
15,295円 ( 16,825円 ) | 6日目 |
