3ポートソレノイドバルブ 直動ポペットタイプ 弾性体シール VK300シリーズ マニホールド
- 通常単価(税別)
- 152円～2,109円
- 税込単価
- 167円～2,320円
通常出荷日：6日目～9日目
3ポートソレノイドバルブ 直動ポペットタイプ 弾性体シール VK300シリーズのマニホールドです。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
未確定：候補が5型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

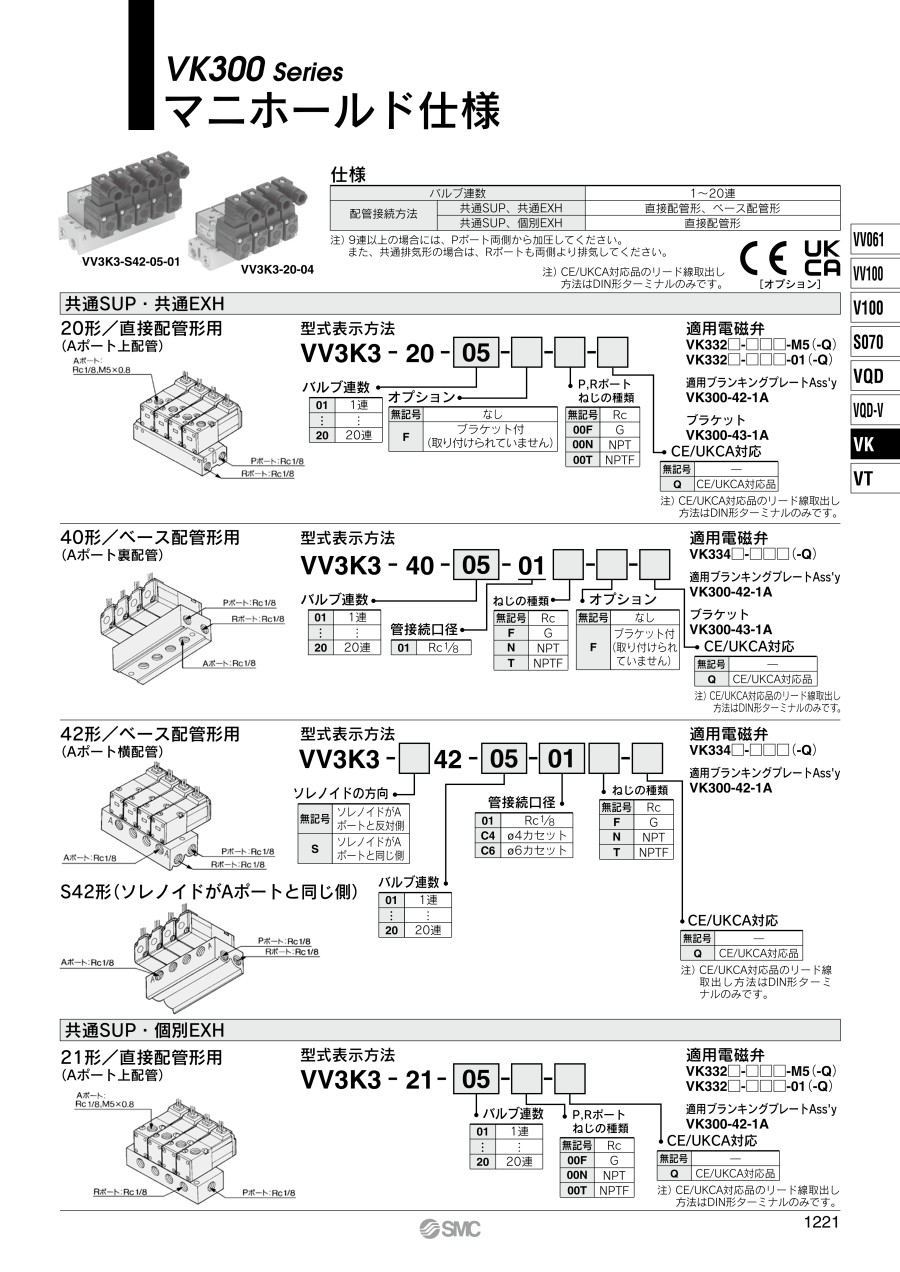

外形図
20形マニホールド/直接配管形用（上配管）
21形マニホールド/直接配管形用（上配管）
40形マニホールド/ベース配管形用（裏配管）
42形マニホールド/ベース配管形用（横配管）
製品仕様
製品仕様
| バルブ連数 | 1～20連 | |
|---|---|---|
| 配管接続方法 | 共通SUP、共通EXH | 直接配管形、ベース配管形 |
| 共通SUP、個別EXH | 直接配管形 | |
注） 9連以上の場合には、Pポート両側から加圧してください。
また、共通排気形の場合は、Rポートも両側より排気してください。
規格表
20形マニホールド/直接配管形用（上配管）
L：寸法表
n：連数
21形マニホールド/直接配管形用（上配管）
L：寸法表
n：連数
40形マニホールド/ベース配管形用（裏配管）
L：寸法表
n：連数
42形マニホールド/ベース配管形用（横配管）
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
152円 ( 167円 ) | 9日目 |
234円 ( 257円 ) | 6日目 |
206円 ( 227円 ) | 9日目 |
285円 ( 314円 ) | 6日目 |
2,109円 ( 2,320円 ) | 9日目 |
詳細情報
基本情報
3ポートソレノイドバルブ 直動ポペットタイプ 弾性体シール VK300シリーズのマニホールドです。
