5ポートパイロット形ソレノイドバルブ 直接配管形 VF1000・3000・5000 マニホールド
- 一部SALE 2026/01/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 1,689円～29,588円特別価格
- 税込単価
- 1,858円～32,547円特別価格
5ポートパイロット形ソレノイドバルブ 直接配管形 VFシリーズのマニホールドで...
詳細情報を確認する- 適用シリーズ
- SMC VFシリーズ
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。 - 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
商品情報
外形図
VF1000シリーズ/30形/VV5F1-30-□□1-□:共通排気タイプ
※ 上記以外の型番についての情報はデジタルカタログをご参照ください。
VF1000シリーズ/31形/VV5F1-31-□□3-□:個別排気タイプ
※ 上記以外の型番についての情報はデジタルカタログをご参照ください。

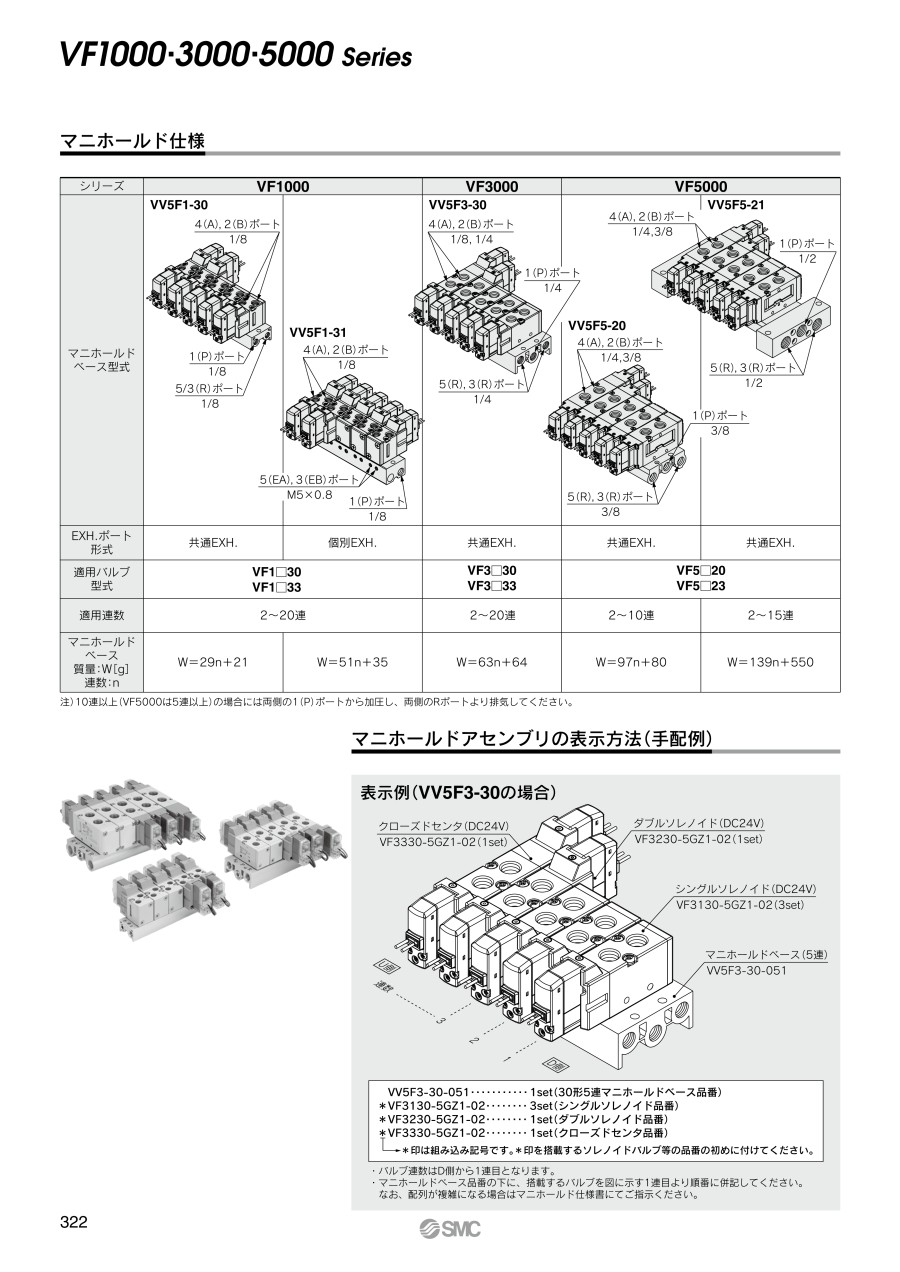

製品仕様
製品仕様
| シリーズ | VF1000 | VF3000 | VF5000 | ||
|---|---|---|---|---|---|
| マ二ホールド ベース型式 | VV5F1-30 | VV5F1-31 | VV5F3-30 | VV5F5-20 | VV5F5-21 |
| EXH.ポート 形式 | 共通EXH. | 個別EXH. | 共通EXH. | 共通EXH. | 共通EXH. |
| 適用バルブ 型式 | VF1口30 VF1口33 | VF3口30 VF3口33 | VF5口20 VF5口23 | ||
| 適用連数 | 2～20連 | 2～20連 | 2～10連 | 2～15連 | |
| マニホールド ベース 質量:W［g］ 連数:n | W＝29n+21 | W＝51n+35 | W＝63n+64 | W＝97n+80 | W＝139n+550 |
注） 10連以上（VF5000は5連以上）の場合には両側の1（P）ポートから加圧し、両側のRポートより排気してください。
規格表
VF1000シリーズ/30形/VV5F1-30-□□1-□:共通排気タイプ
L：寸法表
n：連数
※ 上記以外の型番についての情報はデジタルカタログをご参照ください。
VF1000シリーズ/31形/VV5F1-31-□□3-□:個別排気タイプ
L：寸法表
n：連数
※ 上記以外の型番についての情報はデジタルカタログをご参照ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,755円 ( 1,931円 ) | 6日目 |
1,689円 ( 1,858円 ) | 19日目 |
1,755円 ( 1,931円 ) | 19日目 |
1,689円 ( 1,858円 ) | 19日目 |
2,415円 ( 2,657円 ) | 6日目 |
2,675円 ( 2,943円 ) | 19日目 |
2,391円 ( 2,630円 ) | 19日目 |
3,341円 ( 3,675円 ) | 6日目 |
3,092円 ( 3,401円 ) | 19日目 |
3,482円 ( 3,830円 ) | 19日目 |
3,092円 ( 3,401円 ) | 19日目 |
3,845円 ( 4,230円 ) | 6日目 |
4,290円 ( 4,719円 ) | 19日目 |
4,406円 ( 4,847円 ) | 19日目 |
4,494円 ( 4,943円 ) | 19日目 |
4,494円 ( 4,943円 ) | 19日目 |
5,275円 ( 5,803円 ) | 19日目 |
5,196円 ( 5,716円 ) | 19日目 |
5,935円 ( 6,529円 ) | 19日目 |
5,897円 ( 6,487円 ) | 19日目 |
5,897円 ( 6,487円 ) | 19日目 |
6,594円 ( 7,253円 ) | 19日目 |
7,364円 ( 8,100円 ) | 19日目 |
7,298円 ( 8,028円 ) | 19日目 |
7,900円 ( 8,690円 ) | 19日目 |
8,795円 ( 9,675円 ) | 19日目 |
8,701円 ( 9,571円 ) | 19日目 |
9,455円 ( 10,401円 ) | 19日目 |
9,997円 ( 10,997円 ) | 19日目 |
10,885円 ( 11,974円 ) | 19日目 |
11,395円 ( 12,535円 ) | 19日目 |
13,096円 ( 14,406円 ) | 19日目 |
13,096円 ( 14,406円 ) | 19日目 |
14,196円 ( 15,616円 ) | 19日目 |
15,297円 ( 16,827円 ) | 19日目 |
2,517円 ( 2,769円 ) | 6日目 |
2,523円 ( 2,775円 ) | 19日目 |
3,288円 ( 3,617円 ) | 19日目 |
3,555円 ( 3,911円 ) | 19日目 |
4,058円 ( 4,464円 ) | 19日目 |
4,019円 ( 4,421円 ) | 19日目 |
4,828円 ( 5,311円 ) | 19日目 |
5,488円 ( 6,037円 ) | 19日目 |
6,490円 ( 7,139円 ) | 19日目 |
5,979円 ( 6,577円 ) | 19日目 |
5,516円 ( 6,068円 ) | 19日目 |
6,259円 ( 6,885円 ) | 19日目 |
7,029円 ( 7,732円 ) | 19日目 |
7,012円 ( 7,713円 ) | 19日目 |
7,688円 ( 8,457円 ) | 19日目 |
8,568円 ( 9,425円 ) | 19日目 |
8,508円 ( 9,359円 ) | 19日目 |
9,338円 ( 10,272円 ) | 19日目 |
9,889円 ( 10,878円 ) | 19日目 |
10,004円 ( 11,004円 ) | 19日目 |
10,769円 ( 11,846円 ) | 19日目 |
10,989円 ( 12,088円 ) | 19日目 |
13,090円 ( 14,399円 ) | 19日目 |
13,091円 ( 14,400円 ) | 19日目 |
14,188円 ( 15,607円 ) | 19日目 |
詳細情報
基本情報
5ポートパイロット形ソレノイドバルブ 直接配管形 VFシリーズのマニホールドです。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。 - 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
