5ポートソレノイドバルブ パイロット形 VFR3000 エキゾーストクリーナ用マニホールド
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 12,319円～49,395円特別価格
- 税込単価
- 13,551円～54,335円特別価格
5ポートソレノイドバルブ パイロット形 プラグインタイプ・ノンプラグインタイプ...
詳細情報を確認する商品情報
外形図
［ ］内数字はダイレクトマニュアル付の場合
注）外部パイロットポートは、エキゾーストクリーナ取付側の反対側となります。
D側取付の場合：外部パイロットポートはU側
U側取付の場合：外部パイロットポートはD側
プラグインタイプ：VV5FR3-01T-［連数］1-［口径］-CD/CU
ノンプラグインタイプ：VV5FR3-10-［連数］1-［口径］-CD/CU
ノンプラグインタイプ：VV5FR3-40-［連数］1-［口径］-CD/CU
製品仕様
| マニホールド型番 | プラグインタイプ：VV5FR3-01□（-Q） | ノンプラグインタイブ：VV5FR3-10（-Q） | ノンプラグインタイプ：VV5FR3-40（-Q） |
|---|---|---|---|
| 結線方式 | ターミナル端子台付 マルチコネクタ付 Dサブコネクタ付 | DIN形ターミナル グロメットターミナル | グロメット、グロメットターミナル コンジットターミナル、DIN形ターミナル |
| 適用電磁弁 | VFR3□0□-□F（-Q） | VFR3□1□-□D（-Q） VFR3□1□-□E | VFR3□4□-□G、VFR3□4□-□E VFR3□4□-□T､VFR3□4□-□D（-Q） |
| 配管仕様 | 共通SUP､共通EXH | ||
| ［A、Bポート］横：1/4、3/8、C8、C10 裏：1/4、3/8（準標準） | |||
| ［Pポート］横：1/2 EXHポート：1 | |||
| 連数 | 2～10連（ただしマルチコネクタ付、Dサブコネクタ付は2～8連） | ||
| 適用エキゾーストクリーナ | 注1）AMC610-10（接続口径R1） | ||
注1）エキゾーストクリーナAMC610-10は付属しておりません。

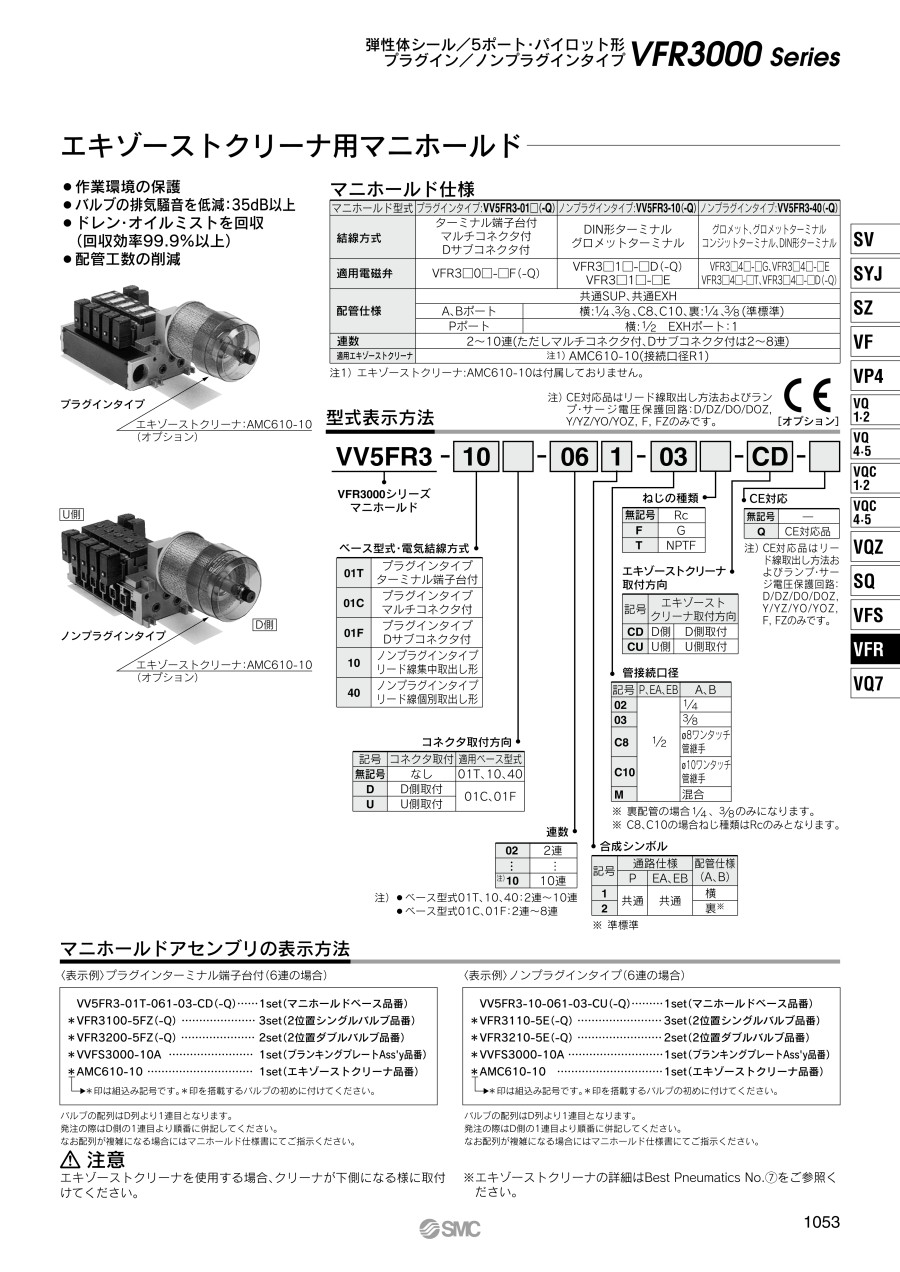

型式表示方法
寸法
| L | 連数 | 計算式 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | ||
| L1 | 129 | 162 | 195 | 228 | 261 | 294 | 327 | 360 | 393 | L1=33×n+63 |
| L2 | 141 | 174 | 207 | 240 | 273 | 306 | 339 | 372 | 405 | L2=33×n+75 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
37,698円 ( 41,468円 ) | 19日目 |
41,995円 ( 46,195円 ) | 19日目 |
47,148円 ( 51,863円 ) | 19日目 |
49,395円 ( 54,335円 ) | 19日目 |
30,344円 ( 33,378円 ) | 19日目 |
38,744円 ( 42,618円 ) | 19日目 |
15,648円 ( 17,213円 ) | 19日目 |
15,711円 ( 17,282円 ) | 19日目 |
15,648円 ( 17,213円 ) | 19日目 |
15,648円 ( 17,213円 ) | 19日目 |
15,648円 ( 17,213円 ) | 19日目 |
16,559円 ( 18,215円 ) | 19日目 |
19,848円 ( 21,833円 ) | 19日目 |
19,848円 ( 21,833円 ) | 19日目 |
19,848円 ( 21,833円 ) | 19日目 |
19,848円 ( 21,833円 ) | 19日目 |
21,110円 ( 23,221円 ) | 19日目 |
21,110円 ( 23,221円 ) | 19日目 |
19,848円 ( 21,833円 ) | 19日目 |
24,048円 ( 26,453円 ) | 19日目 |
26,288円 ( 28,917円 ) | 19日目 |
24,048円 ( 26,453円 ) | 19日目 |
24,048円 ( 26,453円 ) | 19日目 |
24,048円 ( 26,453円 ) | 19日目 |
25,662円 ( 28,228円 ) | 19日目 |
23,476円 ( 25,824円 ) | 19日目 |
28,248円 ( 31,073円 ) | 19日目 |
28,248円 ( 31,073円 ) | 19日目 |
28,248円 ( 31,073円 ) | 19日目 |
28,248円 ( 31,073円 ) | 19日目 |
30,213円 ( 33,234円 ) | 19日目 |
28,248円 ( 31,073円 ) | 19日目 |
28,248円 ( 31,073円 ) | 19日目 |
31,398円 ( 34,538円 ) | 19日目 |
31,398円 ( 34,538円 ) | 19日目 |
31,398円 ( 34,538円 ) | 19日目 |
31,398円 ( 34,538円 ) | 19日目 |
31,397円 ( 34,537円 ) | 19日目 |
31,508円 ( 34,659円 ) | 19日目 |
31,398円 ( 34,538円 ) | 19日目 |
35,598円 ( 39,158円 ) | 19日目 |
35,598円 ( 39,158円 ) | 19日目 |
35,598円 ( 39,158円 ) | 19日目 |
39,715円35,743円 ( 39,317円 ) | 19日目 |
39,317円 ( 43,249円 ) | 19日目 |
35,598円 ( 39,158円 ) | 19日目 |
35,598円 ( 39,158円 ) | 19日目 |
39,797円 ( 43,777円 ) | 19日目 |
39,797円 ( 43,777円 ) | 19日目 |
39,797円 ( 43,777円 ) | 19日目 |
39,808円 ( 43,789円 ) | 19日目 |
39,797円 ( 43,777円 ) | 19日目 |
39,798円 ( 43,778円 ) | 19日目 |
39,797円 ( 43,777円 ) | 19日目 |
39,797円 ( 43,777円 ) | 19日目 |
41,916円 ( 46,108円 ) | 19日目 |
43,825円 ( 48,208円 ) | 19日目 |
41,916円 ( 46,108円 ) | 19日目 |
41,916円 ( 46,108円 ) | 19日目 |
48,420円 ( 53,262円 ) | 19日目 |
詳細情報
基本情報
5ポートソレノイドバルブ パイロット形 プラグインタイプ・ノンプラグインタイプ VFR3000シリーズ エキゾーストクリーナ用マニホールドです。
【特長】
・作業環境の保護
・バルブの排気騒音を低減：35dB以上
・ドレン・オイルミストを回収（回収効率99.9％以上）
・配管工数の削減
