商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

5ポートソレノイドバルブパイロット形プラグインタイプ・ノンプラグインタイプ VFR5000シリーズマニホールド外形図3

5ポートソレノイドバルブパイロット形プラグインタイプ・ノンプラグインタイプ VFR5000シリーズマニホールド外形図4

※［］内数値はA・Bポート3/4の場合

製品仕様

ベース型番	結線方式	配管仕様	管接続口径Rc		連数	適用電磁弁
ベース型番	結線方式	A、Bポート	P、EA、EB	A、B	連数	適用電磁弁
プラグインタイプ VV5FR5-01□（-Q）	ターミナル端子台付	横・裏	3/4	1/2・3/4	2～10連	VFR5□0□-□F（-Q）
プラグインタイプ VV5FR5-01□（-Q）	マルチコネクタ付 Dサブコネクタ付				2～8連	VFR5□0□-□F（-Q）
ノンプラグインタイプ VV5FR5-10（-Q）	グロメットターミナル DIN形ターミナル				2～10連	VFR5□1□-□E VFR5□1□-□D（-Q）

型式表示方法

■プラグインタイプ：ターミナル端子台付

5ポートソレノイドバルブパイロット形プラグインタイプ・ノンプラグインタイプ VFR5000シリーズマニホールド型番表示方法1

■プラグインタイプ：マルチコネクタ付

5ポートソレノイドバルブパイロット形プラグインタイプ・ノンプラグインタイプ VFR5000シリーズマニホールド型番表示方法2

■プラグインタイプ：Dサブコネクタ付

5ポートソレノイドバルブパイロット形プラグインタイプ・ノンプラグインタイプ VFR5000シリーズマニホールド型番表示方法3

■ノンプラグインタイプ：グロメットターミナル／DIN形ターミナル

5ポートソレノイドバルブパイロット形プラグインタイプ・ノンプラグインタイプ VFR5000シリーズマニホールド型番表示方法4

寸法

n：連数

■プラグインタイプ（（ターミナル端子台付）／ノンプラグインタイプ

L	連数									計算式
L	2	3	4	5	6	7	8	9	10	計算式
L₁	194	245	296	347	398	449	500	551	602	L₁=51×n+92
L₂	212	263	314	365	416	467	518	569	620	L₂=51×n+110

【マニホールド質量一般式】

プラグインタイプ（ターミナル端子台付）：M=0.911n+1.621（kg）
ノンプラグインタイプ（DIN形ターミナル／グロメットターミナル）：M=0.811n+1.231（kg）

■プラグインタイプ（マルチコネクタ付、Dサブコネクタ付）

L	連数							計算式
L	2	3	4	5	6	7	8	計算式
L₁	194	245	296	347	398	449	500	L₁=51×n+92
L₂	212	263	314	365	416	467	518	L₂=51×n+110

【マニホールド質量一般式】

マルチコネクタ付：M=0.916n+1.709（kg）
Dサブコネクタ付：M=0.916n+1.633（kg）

商品特長詳細

プラグインタイプ：ターミナル端子台付
ソレノイドからのリード線は、端子台の上側の端子に配線されていますので対応する電源側のリード線を端子台の下側に結線できます。
プラグインタイプ：マルチコネクタ付
電線と電磁弁の大量一括結線
結線作業の合理化と省略可
プラグインタイプ：Dサプコネクタ付
幅広い互換性(MIL規格D形コネクター端子数25を使用）
結線作業の合理化・省力化
ノンプラグインタイプ：グロメットターミナル／DIN形ターミナル
各バルブごとに結線

注意・禁止事項

マニホールドベースはVFS5000シリーズと共通ですが、プラグインタイプはターミナル端子台の結線が異なります。

型番リスト

表示件数

型番

種別	連数	ポート管接続口径	ねじ規格	配管型式	コネクタ取付方向	最小発注数量

プラグインタイプ：マルチコネクタ付	2	3/4（P、EA、EB）/1/2（A、B）	Rc	横配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	2	3/4（P、EA、EB）/3/4（A、B）	Rc	横配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	2	3/4（P、EA、EB）/1/2（A、B）	Rc	裏配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	3	3/4（P、EA、EB）/1/2（A、B）	Rc	横配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	3	3/4（P、EA、EB）/3/4（A、B）	Rc	横配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	3	3/4（P、EA、EB）/1/2（A、B）	Rc	裏配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	4	3/4（P、EA、EB）/1/2（A、B）	Rc	横配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	4	3/4（P、EA、EB）/1/2（A、B）	NPT	横配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	4	3/4（P、EA、EB）/3/4（A、B）	Rc	横配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	4	3/4（P、EA、EB）/1/2（A、B）	Rc	裏配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	5	3/4（P、EA、EB）/1/2（A、B）	Rc	横配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	5	3/4（P、EA、EB）/3/4（A、B）	Rc	横配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	6	3/4（P、EA、EB）/3/4（A、B）	Rc	横配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	7	3/4（P、EA、EB）/1/2（A、B）	Rc	横配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	8	3/4（P、EA、EB）/1/2（A、B）	Rc	横配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	8	3/4（P、EA、EB）/3/4（A、B）	Rc	横配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	8	3/4（P、EA、EB）/1/2（A、B）	Rc	裏配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	3	3/4（P、EA、EB）/1/2（A、B）	NPT	横配管	U側取付	1個
プラグインタイプ：マルチコネクタ付	3	3/4（P、EA、EB）/3/4（A、B）	Rc	横配管	U側取付	1個
プラグインタイプ：マルチコネクタ付	4	3/4（P、EA、EB）/3/4（A、B）	Rc	横配管	U側取付	1個
プラグインタイプ：マルチコネクタ付	7	3/4（P、EA、EB）/1/2（A、B）	Rc	横配管	U側取付	1個
プラグインタイプ：マルチコネクタ付	8	3/4（P、EA、EB）/1/2（A、B）	Rc	横配管	U側取付	1個
プラグインタイプ：マルチコネクタ付	8	3/4（P、EA、EB）/3/4（A、B）	Rc	横配管	U側取付	1個
プラグインタイプ：マルチコネクタ付	8	3/4（P、EA、EB）/3/4（A、B）	G	横配管	U側取付	1個
プラグインタイプ：Dサブコネクタ付	2	3/4（P、EA、EB）/1/2（A、B）	Rc	横配管	D側取付	1個
プラグインタイプ：Dサブコネクタ付	2	3/4（P、EA、EB）/3/4（A、B）	Rc	横配管	D側取付	1個
プラグインタイプ：Dサブコネクタ付	2	3/4（P、EA、EB）/3/4（A、B）	NPT	横配管	D側取付	1個
プラグインタイプ：Dサブコネクタ付	3	3/4（P、EA、EB）/1/2（A、B）	G	横配管	D側取付	1個
プラグインタイプ：Dサブコネクタ付	3	3/4（P、EA、EB）/1/2（A、B）	NPT	横配管	D側取付	1個
プラグインタイプ：Dサブコネクタ付	4	3/4（P、EA、EB）/1/2（A、B）	Rc	横配管	D側取付	1個
プラグインタイプ：Dサブコネクタ付	4	3/4（P、EA、EB）/1/2（A、B）	G	横配管	D側取付	1個
プラグインタイプ：Dサブコネクタ付	4	3/4（P、EA、EB）/1/2（A、B）	NPT	横配管	D側取付	1個
プラグインタイプ：Dサブコネクタ付	4	3/4（P、EA、EB）/1/2（A、B）	NPTF	横配管	D側取付	1個
プラグインタイプ：Dサブコネクタ付	5	3/4（P、EA、EB）/1/2（A、B）	Rc	横配管	D側取付	1個
プラグインタイプ：Dサブコネクタ付	6	3/4（P、EA、EB）/1/2（A、B）	Rc	横配管	D側取付	1個
プラグインタイプ：Dサブコネクタ付	8	3/4（P、EA、EB）/1/2（A、B）	Rc	横配管	D側取付	1個
プラグインタイプ：Dサブコネクタ付	2	3/4（P、EA、EB）/3/4（A、B）	Rc	横配管	U側取付	1個
プラグインタイプ：Dサブコネクタ付	3	3/4（P、EA、EB）/1/2（A、B）	Rc	横配管	U側取付	1個
プラグインタイプ：Dサブコネクタ付	4	3/4（P、EA、EB）/1/2（A、B）	Rc	横配管	U側取付	1個
プラグインタイプ：Dサブコネクタ付	5	3/4（P、EA、EB）/1/2（A、B）	Rc	横配管	U側取付	1個
プラグインタイプ：Dサブコネクタ付	6	3/4（P、EA、EB）/1/2（A、B）	Rc	横配管	U側取付	1個
プラグインタイプ：ターミナル端子台付	2	3/4（P、EA、EB）/1/2（A、B）	Rc	横配管	-	1個
プラグインタイプ：ターミナル端子台付	2	3/4（P、EA、EB）/1/2（A、B）	G	横配管	-	1個
プラグインタイプ：ターミナル端子台付	2	3/4（P、EA、EB）/1/2（A、B）	NPT	横配管	-	1個
プラグインタイプ：ターミナル端子台付	2	3/4（P、EA、EB）/3/4（A、B）	Rc	横配管	-	1個
プラグインタイプ：ターミナル端子台付	2	3/4（P、EA、EB）/3/4（A、B）	NPT	横配管	-	1個
プラグインタイプ：ターミナル端子台付	2	3/4（P、EA、EB）/3/4（A、B）	NPTF	横配管	-	1個
プラグインタイプ：ターミナル端子台付	2	3/4（P、EA、EB）/1/2（A、B）	Rc	裏配管	-	1個
プラグインタイプ：ターミナル端子台付	3	3/4（P、EA、EB）/1/2（A、B）	Rc	横配管	-	1個
プラグインタイプ：ターミナル端子台付	3	3/4（P、EA、EB）/1/2（A、B）	NPT	横配管	-	1個
プラグインタイプ：ターミナル端子台付	3	3/4（P、EA、EB）/1/2（A、B）	NPTF	横配管	-	1個
プラグインタイプ：ターミナル端子台付	3	3/4（P、EA、EB）/3/4（A、B）	Rc	横配管	-	1個
プラグインタイプ：ターミナル端子台付	3	3/4（P、EA、EB）/3/4（A、B）	NPT	横配管	-	1個
プラグインタイプ：ターミナル端子台付	3	3/4（P、EA、EB）/3/4（A、B）	NPTF	横配管	-	1個
プラグインタイプ：ターミナル端子台付	4	3/4（P、EA、EB）/1/2（A、B）	Rc	横配管	-	1個
プラグインタイプ：ターミナル端子台付	4	3/4（P、EA、EB）/3/4（A、B）	Rc	横配管	-	1個
プラグインタイプ：ターミナル端子台付	4	3/4（P、EA、EB）/3/4（A、B）	G	横配管	-	1個
プラグインタイプ：ターミナル端子台付	4	3/4（P、EA、EB）/3/4（A、B）	NPT	横配管	-	1個
プラグインタイプ：ターミナル端子台付	4	3/4（P、EA、EB）/3/4（A、B）	NPTF	横配管	-	1個
プラグインタイプ：ターミナル端子台付	4	3/4（P、EA、EB）/1/2（A、B）	Rc	裏配管	-	1個

通常単価(税別) (税込単価)	通常出荷日

29,274円 ( 32,201円 )	19日目
29,274円 ( 32,201円 )	19日目
29,274円 ( 32,201円 )	19日目
36,859円 ( 40,545円 )	19日目
36,859円 ( 40,545円 )	19日目
36,859円 ( 40,545円 )	19日目
44,446円 ( 48,891円 )	19日目
44,446円 ( 48,891円 )	19日目
44,446円 ( 48,891円 )	19日目
44,446円 ( 48,891円 )	19日目
52,033円 ( 57,236円 )	19日目
58,296円 ( 64,126円 )	19日目
66,778円 ( 73,456円 )	19日目
67,205円 ( 73,926円 )	19日目
74,791円 ( 82,270円 )	19日目
74,791円 ( 82,270円 )	19日目
74,791円 ( 82,270円 )	19日目
41,331円 ( 45,464円 )	19日目
41,331円 ( 45,464円 )	19日目
44,446円 ( 48,891円 )	19日目
67,205円 ( 73,926円 )	19日目
74,791円 ( 82,270円 )	19日目
74,791円 ( 82,270円 )	19日目
82,737円 ( 91,011円 )	19日目
27,670円 ( 30,437円 )	19日目
27,670円 ( 30,437円 )	19日目
29,525円 ( 32,478円 )	19日目
34,676円 ( 38,144円 )	19日目
38,843円 ( 42,727円 )	19日目
41,683円 ( 45,851円 )	19日目
41,683円 ( 45,851円 )	19日目
45,551円 ( 50,106円 )	19日目
41,683円 ( 45,851円 )	19日目
48,689円 ( 53,558円 )	19日目
55,695円 ( 61,265円 )	19日目
69,707円 ( 76,678円 )	19日目
27,670円 ( 30,437円 )	19日目
34,676円 ( 38,144円 )	19日目
41,683円 ( 45,851円 )	19日目
48,689円 ( 53,558円 )	19日目
55,695円 ( 61,265円 )	19日目
21,999円 ( 24,199円 )	19日目
21,999円 ( 24,199円 )	19日目
21,999円 ( 24,199円 )	19日目
21,999円 ( 24,199円 )	19日目
21,999円 ( 24,199円 )	19日目
21,999円 ( 24,199円 )	19日目
21,999円 ( 24,199円 )	19日目
28,738円 ( 31,612円 )	19日目
28,738円 ( 31,612円 )	19日目
28,738円 ( 31,612円 )	19日目
28,738円 ( 31,612円 )	19日目
28,738円 ( 31,612円 )	19日目
30,622円 ( 33,684円 )	19日目
35,477円 ( 39,025円 )	19日目
35,477円 ( 39,025円 )	19日目
35,477円 ( 39,025円 )	19日目
35,477円 ( 39,025円 )	19日目
35,477円 ( 39,025円 )	19日目
35,477円 ( 39,025円 )	19日目

基本情報

基本情報

5ポートソレノイドバルブパイロット形 VFR5000シリーズのマニホールドです。

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

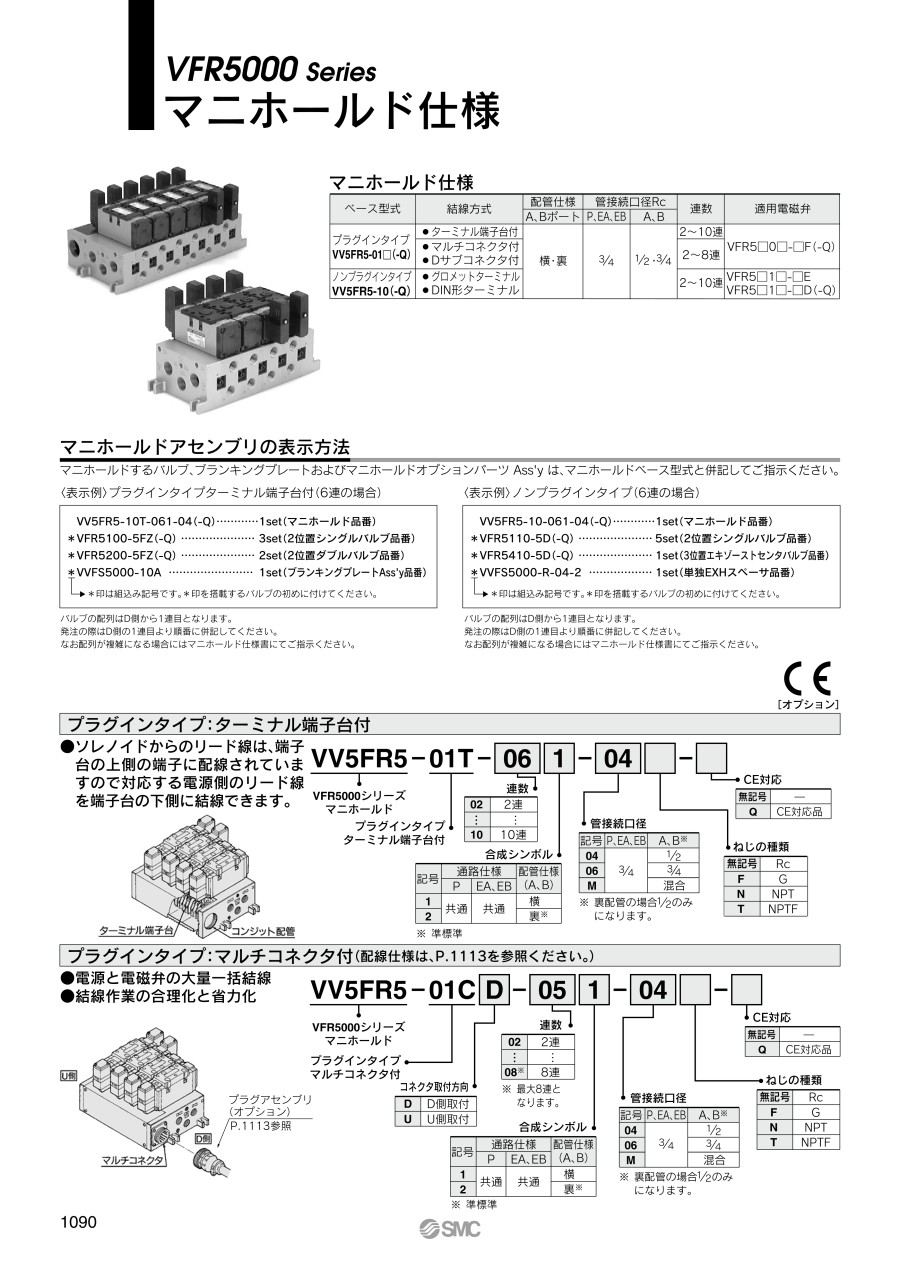

カタログ
