5ポートソレノイドバルブパイロット形 VFS2000 制御ユニット付マニホールド

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 14,012円～83,311円

税込単価: 15,413円～91,642円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

5ポートソレノイドバルブパイロット形 VFS2000 マニホールド

通常価格(税別)： 3,366円 (税込価格：3,703円)

通常出荷日：9 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

5ポートソレノイドバルブ VQ1000・2000 シリアル伝送キット EX120・123・124対応

通常価格(税別)： 11,180円 (税込価格：12,298円)

通常出荷日：9 日目～

5ポートソレノイドバルブパイロット形プラグインタイプ・ノンプラグインタイプ...

詳細情報を確認する

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

未確定：候補が728型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

プラグインタイプ

ノンプラグインタイプ

製品仕様

マニホールド型式	プラグインタイプ：VV5FS2-01□		ノンプラグインタイプ：VV5FS2-10
結線方式	差し込みプラグリード線付ターミナル端子台付マルチコネクタ付 Dサブコネクタ付		グロメットグロメットターミナルコンジットターミナル DIN形ターミナル
適用電磁弁	VFS2□00-□F（Z）		VFS2□10-□G、VFS2□10-□E VFS2□10-□T、VFS2□10-□D
配管仕様	共通SUP、共通EXH
	2（B）、4（A）ポート	横：1/8、1/4、裏：1/8（準標準）
	1（P）、3（R2）、5（R1）ポート	横：1/4、裏：1/8（準標準）
連数	※2～15連

※マルチコネクタ付、Dサブコネクタ付は、最大8連となります。

制御ユニットの仕様

エアフィルタ（オートドレン付/手動ドレン付）
ろ過度	5μm
減圧弁
設定圧力（二次圧）	0.05～0.85MPa
圧力スイッチ ^注1）
設定圧力範囲（OFF時）	0.1～0.6MPa
応差	0.08MPa以下
接点構成	1a
ランプ	LEDランプ赤
最大接点容量	AC2VA、DC2W
最大使用電流	AC、DC24以下時 50mA AC、DC100V時 20mA
エア開放弁（シングルのみ）
使用圧力範囲	0.1～1.0MPa

規格表

n：連数

型番リスト

表示件数

...

型番

VV5FS2-01-021-01N-MP1

種別	連数	ポート管接続口径	定格電圧	ねじ規格	CE対応	配管型式	通路仕様	ジャンクションカバーの種類	制御ユニット表示記号	コネクタ取付方向	最小発注数量

プラグインタイプ：差し込みプラグリード線付	2	1/4（P、EA、EB）/1/8（A、B）	DC24V	Rc	非対応	横配管	共通（P、EA、EB）	分割形	A	なし	1個
プラグインタイプ：差し込みプラグリード線付	2	1/4（P、EA、EB）/1/8（A、B）	DC24V	Rc	非対応	横配管	共通（P、EA、EB）	分割形	AP	なし	1個
プラグインタイプ：差し込みプラグリード線付	2	1/4（P、EA、EB）/1/8（A、B）	DC24V	Rc	非対応	横配管	共通（P、EA、EB）	分割形	C	なし	1個
プラグインタイプ：差し込みプラグリード線付	2	1/4（P、EA、EB）/1/8（A、B）	DC24V	Rc	非対応	横配管	共通（P、EA、EB）	分割形	E	なし	1個
プラグインタイプ：差し込みプラグリード線付	2	1/4（P、EA、EB）/1/8（A、B）	エア開放弁なし	Rc	非対応	横配管	共通（P、EA、EB）	分割形	F	なし	1個
プラグインタイプ：差し込みプラグリード線付	2	1/4（P、EA、EB）/1/8（A、B）	エア開放弁なし	Rc	非対応	横配管	共通（P、EA、EB）	分割形	G	なし	1個
プラグインタイプ：差し込みプラグリード線付	2	1/4（P、EA、EB）/1/8（A、B）	DC24V	Rc	非対応	横配管	共通（P、EA、EB）	分割形	M	なし	1個
プラグインタイプ：差し込みプラグリード線付	2	1/4（P、EA、EB）/1/8（A、B）	DC24V	Rc	非対応	横配管	共通（P、EA、EB）	分割形	MP	なし	1個
プラグインタイプ：差し込みプラグリード線付	2	1/4（P、EA、EB）/1/8（A、B）	AC100V50/60Hz	NPT	非対応	横配管	共通（P、EA、EB）	分割形	MP	なし	1個
プラグインタイプ：差し込みプラグリード線付	2	1/4（P、EA、EB）/1/4（A、B）	DC24V	Rc	非対応	横配管	共通（P、EA、EB）	分割形	A	なし	1個
プラグインタイプ：差し込みプラグリード線付	2	1/4（P、EA、EB）/1/4（A、B）	AC100V50/60Hz	Rc	非対応	横配管	共通（P、EA、EB）	分割形	AP	なし	1個
プラグインタイプ：差し込みプラグリード線付	2	1/4（P、EA、EB）/1/4（A、B）	DC24V	Rc	非対応	横配管	共通（P、EA、EB）	分割形	AP	なし	1個
プラグインタイプ：差し込みプラグリード線付	2	1/4（P、EA、EB）/1/4（A、B）	DC24V	Rc	非対応	横配管	共通（P、EA、EB）	分割形	C	なし	1個
プラグインタイプ：差し込みプラグリード線付	2	1/4（P、EA、EB）/1/4（A、B）	DC24V	Rc	非対応	横配管	共通（P、EA、EB）	分割形	E	なし	1個
プラグインタイプ：差し込みプラグリード線付	2	1/4（P、EA、EB）/1/4（A、B）	エア開放弁なし	Rc	非対応	横配管	共通（P、EA、EB）	分割形	F	なし	1個
プラグインタイプ：差し込みプラグリード線付	2	1/4（P、EA、EB）/1/4（A、B）	エア開放弁なし	Rc	非対応	横配管	共通（P、EA、EB）	分割形	G	なし	1個
プラグインタイプ：差し込みプラグリード線付	2	1/4（P、EA、EB）/1/4（A、B）	DC24V	Rc	非対応	横配管	共通（P、EA、EB）	分割形	M	なし	1個
プラグインタイプ：差し込みプラグリード線付	2	1/4（P、EA、EB）/1/4（A、B）	DC24V	Rc	非対応	横配管	共通（P、EA、EB）	分割形	MP	なし	1個
プラグインタイプ：差し込みプラグリード線付	3	1/4（P、EA、EB）/1/8（A、B）	DC24V	Rc	非対応	横配管	共通（P、EA、EB）	分割形	A	なし	1個
プラグインタイプ：差し込みプラグリード線付	3	1/4（P、EA、EB）/1/8（A、B）	DC24V	Rc	非対応	横配管	共通（P、EA、EB）	分割形	AP	なし	1個
プラグインタイプ：差し込みプラグリード線付	3	1/4（P、EA、EB）/1/8（A、B）	DC24V	Rc	非対応	横配管	共通（P、EA、EB）	分割形	C	なし	1個
プラグインタイプ：差し込みプラグリード線付	3	1/4（P、EA、EB）/1/8（A、B）	DC24V	Rc	非対応	横配管	共通（P、EA、EB）	分割形	E	なし	1個
プラグインタイプ：差し込みプラグリード線付	3	1/4（P、EA、EB）/1/8（A、B）	エア開放弁なし	Rc	非対応	横配管	共通（P、EA、EB）	分割形	F	なし	1個
プラグインタイプ：差し込みプラグリード線付	3	1/4（P、EA、EB）/1/8（A、B）	エア開放弁なし	Rc	非対応	横配管	共通（P、EA、EB）	分割形	G	なし	1個
プラグインタイプ：差し込みプラグリード線付	3	1/4（P、EA、EB）/1/8（A、B）	DC24V	Rc	非対応	横配管	共通（P、EA、EB）	分割形	M	なし	1個
プラグインタイプ：差し込みプラグリード線付	3	1/4（P、EA、EB）/1/8（A、B）	DC24V	Rc	非対応	横配管	共通（P、EA、EB）	分割形	MP	なし	1個
プラグインタイプ：差し込みプラグリード線付	3	1/4（P、EA、EB）/1/4（A、B）	DC24V	Rc	非対応	横配管	共通（P、EA、EB）	分割形	A	なし	1個
プラグインタイプ：差し込みプラグリード線付	3	1/4（P、EA、EB）/1/4（A、B）	DC24V	Rc	非対応	横配管	共通（P、EA、EB）	分割形	AP	なし	1個
プラグインタイプ：差し込みプラグリード線付	3	1/4（P、EA、EB）/1/4（A、B）	DC24V	Rc	非対応	横配管	共通（P、EA、EB）	分割形	C	なし	1個
プラグインタイプ：差し込みプラグリード線付	3	1/4（P、EA、EB）/1/4（A、B）	DC24V	Rc	非対応	横配管	共通（P、EA、EB）	分割形	E	なし	1個
プラグインタイプ：差し込みプラグリード線付	3	1/4（P、EA、EB）/1/4（A、B）	エア開放弁なし	Rc	非対応	横配管	共通（P、EA、EB）	分割形	F	なし	1個
プラグインタイプ：差し込みプラグリード線付	3	1/4（P、EA、EB）/1/4（A、B）	エア開放弁なし	Rc	非対応	横配管	共通（P、EA、EB）	分割形	G	なし	1個
プラグインタイプ：差し込みプラグリード線付	3	1/4（P、EA、EB）/1/4（A、B）	DC24V	Rc	非対応	横配管	共通（P、EA、EB）	分割形	M	なし	1個
プラグインタイプ：差し込みプラグリード線付	3	1/4（P、EA、EB）/1/4（A、B）	DC24V	Rc	非対応	横配管	共通（P、EA、EB）	分割形	MP	なし	1個
プラグインタイプ：差し込みプラグリード線付	4	1/4（P、EA、EB）/1/8（A、B）	DC24V	Rc	非対応	横配管	共通（P、EA、EB）	分割形	A	なし	1個
プラグインタイプ：差し込みプラグリード線付	4	1/4（P、EA、EB）/1/8（A、B）	DC24V	Rc	非対応	横配管	共通（P、EA、EB）	分割形	AP	なし	1個
プラグインタイプ：差し込みプラグリード線付	4	1/4（P、EA、EB）/1/8（A、B）	DC24V	Rc	非対応	横配管	共通（P、EA、EB）	分割形	C	なし	1個
プラグインタイプ：差し込みプラグリード線付	4	1/4（P、EA、EB）/1/8（A、B）	DC24V	Rc	非対応	横配管	共通（P、EA、EB）	分割形	E	なし	1個
プラグインタイプ：差し込みプラグリード線付	4	1/4（P、EA、EB）/1/8（A、B）	エア開放弁なし	Rc	非対応	横配管	共通（P、EA、EB）	分割形	F	なし	1個
プラグインタイプ：差し込みプラグリード線付	4	1/4（P、EA、EB）/1/8（A、B）	エア開放弁なし	Rc	非対応	横配管	共通（P、EA、EB）	分割形	G	なし	1個
プラグインタイプ：差し込みプラグリード線付	4	1/4（P、EA、EB）/1/8（A、B）	DC24V	Rc	非対応	横配管	共通（P、EA、EB）	分割形	M	なし	1個
プラグインタイプ：差し込みプラグリード線付	4	1/4（P、EA、EB）/1/8（A、B）	DC24V	Rc	非対応	横配管	共通（P、EA、EB）	分割形	MP	なし	1個
プラグインタイプ：差し込みプラグリード線付	4	1/4（P、EA、EB）/1/4（A、B）	DC24V	Rc	非対応	横配管	共通（P、EA、EB）	分割形	A	なし	1個
プラグインタイプ：差し込みプラグリード線付	4	1/4（P、EA、EB）/1/4（A、B）	DC24V	Rc	非対応	横配管	共通（P、EA、EB）	分割形	AP	なし	1個
プラグインタイプ：差し込みプラグリード線付	4	1/4（P、EA、EB）/1/4（A、B）	DC24V	Rc	非対応	横配管	共通（P、EA、EB）	分割形	C	なし	1個
プラグインタイプ：差し込みプラグリード線付	4	1/4（P、EA、EB）/1/4（A、B）	AC100V50/60Hz	Rc	非対応	横配管	共通（P、EA、EB）	分割形	E	なし	1個
プラグインタイプ：差し込みプラグリード線付	4	1/4（P、EA、EB）/1/4（A、B）	DC24V	Rc	非対応	横配管	共通（P、EA、EB）	分割形	E	なし	1個
プラグインタイプ：差し込みプラグリード線付	4	1/4（P、EA、EB）/1/4（A、B）	エア開放弁なし	Rc	非対応	横配管	共通（P、EA、EB）	分割形	F	なし	1個
プラグインタイプ：差し込みプラグリード線付	4	1/4（P、EA、EB）/1/4（A、B）	エア開放弁なし	Rc	非対応	横配管	共通（P、EA、EB）	分割形	G	なし	1個
プラグインタイプ：差し込みプラグリード線付	4	1/4（P、EA、EB）/1/4（A、B）	DC24V	Rc	非対応	横配管	共通（P、EA、EB）	分割形	M	なし	1個
プラグインタイプ：差し込みプラグリード線付	4	1/4（P、EA、EB）/1/4（A、B）	DC24V	Rc	非対応	横配管	共通（P、EA、EB）	分割形	MP	なし	1個
プラグインタイプ：差し込みプラグリード線付	4	1/4（P、EA、EB）/1/4（A、B）	エア開放弁なし	Rc	非対応	横配管	共通（P）、個別（EA、EB）	分割形	G	なし	1個
プラグインタイプ：差し込みプラグリード線付	5	1/4（P、EA、EB）/1/8（A、B）	DC24V	Rc	非対応	横配管	共通（P、EA、EB）	分割形	A	なし	1個
プラグインタイプ：差し込みプラグリード線付	5	1/4（P、EA、EB）/1/8（A、B）	DC24V	Rc	非対応	横配管	共通（P、EA、EB）	分割形	AP	なし	1個
プラグインタイプ：差し込みプラグリード線付	5	1/4（P、EA、EB）/1/8（A、B）	DC24V	Rc	非対応	横配管	共通（P、EA、EB）	分割形	C	なし	1個
プラグインタイプ：差し込みプラグリード線付	5	1/4（P、EA、EB）/1/8（A、B）	DC24V	Rc	非対応	横配管	共通（P、EA、EB）	分割形	E	なし	1個
プラグインタイプ：差し込みプラグリード線付	5	1/4（P、EA、EB）/1/8（A、B）	エア開放弁なし	Rc	非対応	横配管	共通（P、EA、EB）	分割形	F	なし	1個
プラグインタイプ：差し込みプラグリード線付	5	1/4（P、EA、EB）/1/8（A、B）	エア開放弁なし	Rc	非対応	横配管	共通（P、EA、EB）	分割形	G	なし	1個
プラグインタイプ：差し込みプラグリード線付	5	1/4（P、EA、EB）/1/8（A、B）	AC100V50/60Hz	Rc	非対応	横配管	共通（P、EA、EB）	分割形	M	なし	1個
プラグインタイプ：差し込みプラグリード線付	5	1/4（P、EA、EB）/1/8（A、B）	DC24V	Rc	非対応	横配管	共通（P、EA、EB）	分割形	M	なし	1個

通常単価(税別) (税込単価)	通常出荷日

40,844円 ( 44,928円 )	19日目
51,347円 ( 56,482円 )	19日目
34,548円 ( 38,003円 )	19日目
16,694円 ( 18,363円 )	19日目
34,548円 ( 38,003円 )	19日目
31,397円 ( 34,537円 )	19日目
37,698円 ( 41,468円 )	19日目
49,248円 ( 54,173円 )	19日目
48,956円 ( 53,852円 )	19日目
40,844円 ( 44,928円 )	19日目
51,143円 ( 56,257円 )	19日目
51,347円 ( 56,482円 )	19日目
34,548円 ( 38,003円 )	19日目
16,694円 ( 18,363円 )	19日目
34,548円 ( 38,003円 )	19日目
31,397円 ( 34,537円 )	19日目
37,698円 ( 41,468円 )	19日目
49,248円 ( 54,173円 )	19日目
41,894円 ( 46,083円 )	19日目
52,398円 ( 57,638円 )	19日目
35,598円 ( 39,158円 )	19日目
18,794円 ( 20,673円 )	19日目
36,648円 ( 40,313円 )	19日目
34,548円 ( 38,003円 )	19日目
39,798円 ( 43,778円 )	19日目
51,348円 ( 56,483円 )	19日目
41,894円 ( 46,083円 )	19日目
52,398円 ( 57,638円 )	19日目
35,598円 ( 39,158円 )	19日目
18,794円 ( 20,673円 )	19日目
36,648円 ( 40,313円 )	19日目
34,548円 ( 38,003円 )	19日目
39,798円 ( 43,778円 )	19日目
51,348円 ( 56,483円 )	19日目
42,444円 ( 46,688円 )	19日目
55,548円 ( 61,103円 )	19日目
37,698円 ( 41,468円 )	19日目
19,844円 ( 21,828円 )	19日目
37,698円 ( 41,468円 )	19日目
35,598円 ( 39,158円 )	19日目
41,898円 ( 46,088円 )	19日目
52,398円 ( 57,638円 )	19日目
42,444円 ( 46,688円 )	19日目
55,548円 ( 61,103円 )	19日目
37,698円 ( 41,468円 )	19日目
19,947円 ( 21,942円 )	19日目
19,844円 ( 21,828円 )	19日目
37,698円 ( 41,468円 )	19日目
35,598円 ( 39,158円 )	19日目
41,898円 ( 46,088円 )	19日目
52,398円 ( 57,638円 )	19日目
35,598円 ( 39,158円 )	19日目
46,094円 ( 50,703円 )	19日目
57,648円 ( 63,413円 )	19日目
39,797円 ( 43,777円 )	19日目
21,945円 ( 24,140円 )	19日目
39,798円 ( 43,778円 )	19日目
37,698円 ( 41,468円 )	19日目
43,557円 ( 47,913円 )	19日目
42,213円 ( 46,434円 )	19日目

...

基本情報

基本情報

5ポートソレノイドバルブパイロット形プラグインタイプ・ノンプラグインタイプ VFS2000シリーズ制御ユニット付マニホールドです。
【特長】
・制御装置（フィルタ、減圧弁、圧力スイッチ、エア開放弁）が標準ユニット化され、そのままマニホールドベースに取付けることができます
・配管作業の省力化

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

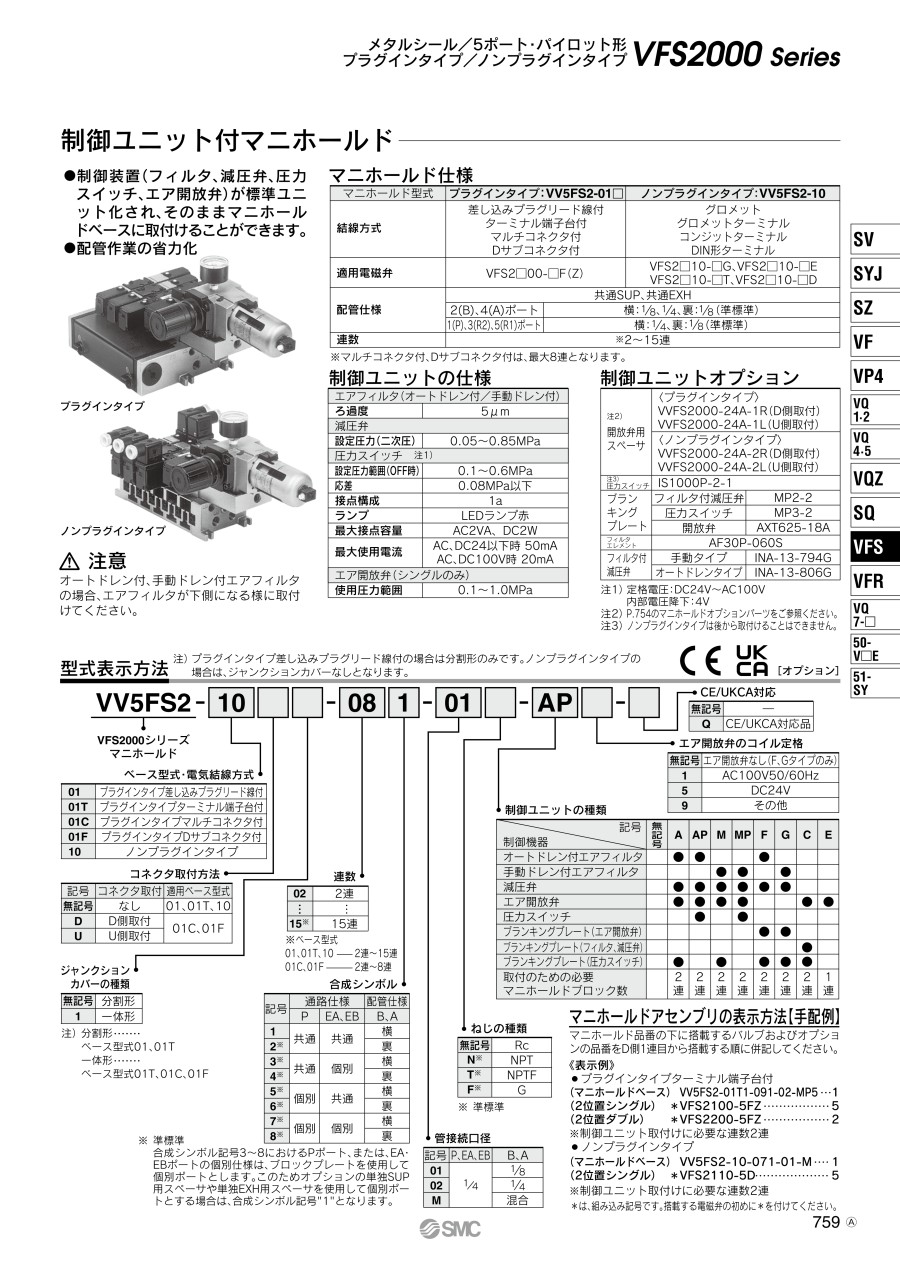

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
