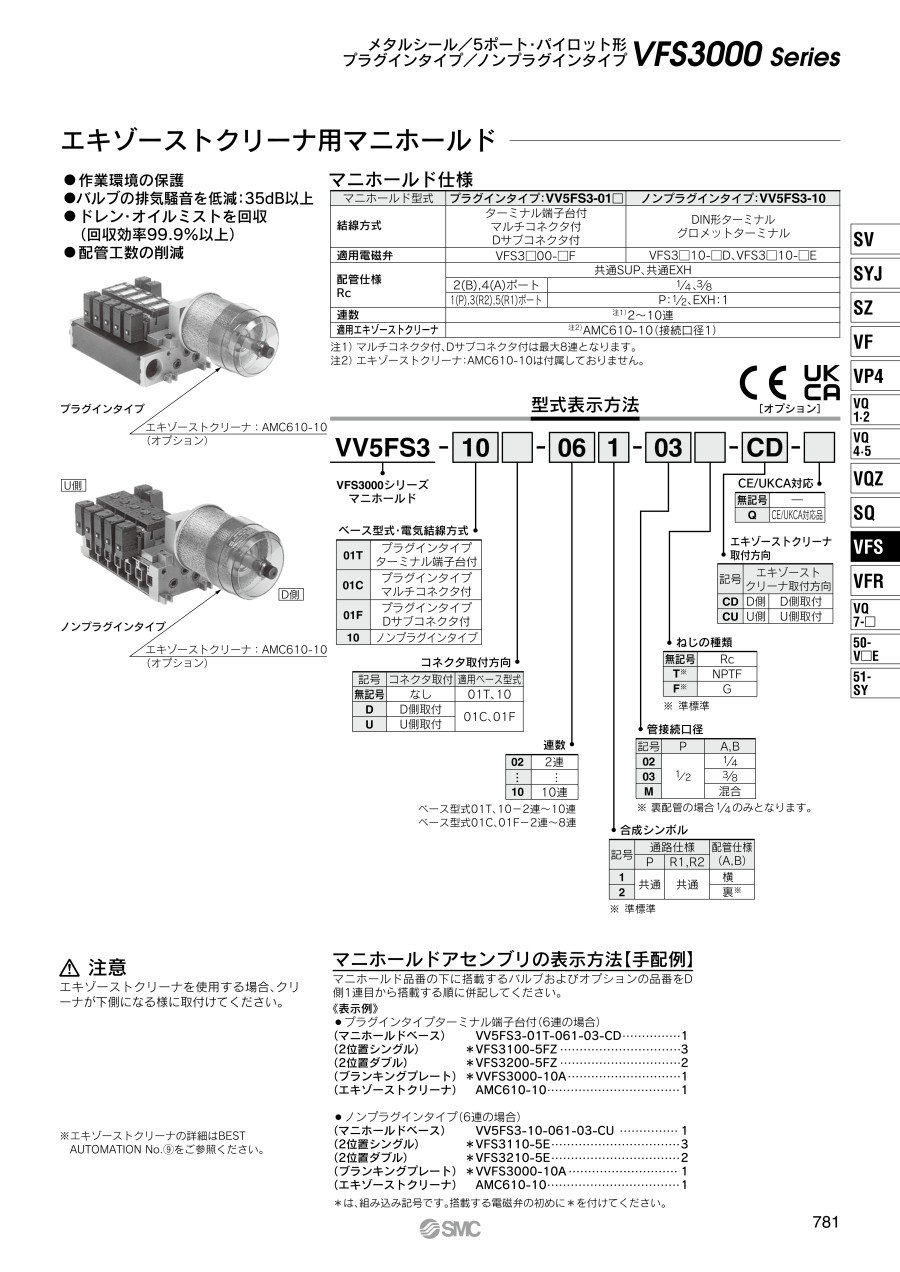

5ポートソレノイドバルブ パイロット形 VFS3000 エキゾーストクリーナ用マニホールド
- 通常単価(税別)
- 9,420円～59,622円
- 税込単価
- 10,362円～65,584円
5ポートソレノイドバルブ パイロット形 プラグインタイプ・ノンプラグインタイプ...
詳細情報を確認する商品情報
外形図
プラグインタイプ：VV5FS3-01T-［連数］1-［口径］-CD/CU
ノンプラグインタイプ：VV5FS3-10-［連数］1-［口径］-CD/CU
注）外部パイロットポートは、エキゾーストクリーナ取付側の反対側となります。
D側取付の場合：外部パイロットポートはU側。
U側取付の場合：外部パイロットポートはD側。
製品仕様
| マニホールド型番 | プラグインタイプ：VV5FS3-01□ | ノンプラグインタイプ：VV5FS3-10 |
|---|---|---|
| 結線方式 | ターミナル端子台付 マルチコネクタ付 Dサブコネクタ付 | DIN形ターミナル グロメットターミナル |
| 適用電磁弁 | VFS3□00-□F | VFS3□10-□D、VFS3□10-□E |
| 配管仕様 Rc | 共通SUP、共通EXH | |
| ［2（B）、4（A）ポート］1/4、3/8 | ||
| ［1（P）、3（R2）、5（R1）ポート］P：1/2、EXH：1 | ||
| 連数 | 注1）2～10連 | |
| 適用エキゾーストクリーナ | 注2）AMC610-10（接続口径1） | |
- 注1）マルチコネクタ付、Dサブコネクタ付は最大8連となります。
- 注2）エキゾーストクリーナ：AMC610-10は付属しておりません。
型式表示方法
寸法
n：連数
| L | 連数 | 計算式 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | ||
| L1 | 129 | 162 | 195 | 228 | 261 | 294 | 327 | 360 | 393 | L1=33×n+63 |
| L2 | 141 | 174 | 207 | 240 | 273 | 306 | 339 | 372 | 405 | L2=33×n+75 |
注意・禁止事項
注意
- エキゾーストクリーナを使用する場合、クリーナが下側になる様に取付けてください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
22,998円 ( 25,298円 ) | 19日目 |
22,998円 ( 25,298円 ) | 19日目 |
28,247円 ( 31,072円 ) | 19日目 |
31,397円 ( 34,537円 ) | 19日目 |
31,397円 ( 34,537円 ) | 19日目 |
37,698円 ( 41,468円 ) | 19日目 |
41,898円 ( 46,088円 ) | 19日目 |
52,398円 ( 57,638円 ) | 19日目 |
22,998円 ( 25,298円 ) | 19日目 |
37,698円 ( 41,468円 ) | 19日目 |
52,398円 ( 57,638円 ) | 19日目 |
26,144円 ( 28,758円 ) | 19日目 |
29,720円 ( 32,692円 ) | 19日目 |
34,545円 ( 38,000円 ) | 19日目 |
38,744円 ( 42,618円 ) | 19日目 |
41,894円 ( 46,083円 ) | 19日目 |
49,814円 ( 54,795円 ) | 19日目 |
36,188円 ( 39,807円 ) | 19日目 |
34,545円 ( 38,000円 ) | 19日目 |
40,730円 ( 44,803円 ) | 19日目 |
15,648円 ( 17,213円 ) | 19日目 |
15,648円 ( 17,213円 ) | 19日目 |
15,648円 ( 17,213円 ) | 19日目 |
15,648円 ( 17,213円 ) | 19日目 |
15,648円 ( 17,213円 ) | 19日目 |
15,648円 ( 17,213円 ) | 19日目 |
15,648円 ( 17,213円 ) | 19日目 |
19,848円 ( 21,833円 ) | 19日目 |
19,848円 ( 21,833円 ) | 19日目 |
19,848円 ( 21,833円 ) | 19日目 |
19,848円 ( 21,833円 ) | 19日目 |
21,543円 ( 23,697円 ) | 19日目 |
19,848円 ( 21,833円 ) | 19日目 |
21,543円 ( 23,697円 ) | 19日目 |
24,048円 ( 26,453円 ) | 19日目 |
24,048円 ( 26,453円 ) | 19日目 |
24,048円 ( 26,453円 ) | 19日目 |
26,288円 ( 28,917円 ) | 19日目 |
24,048円 ( 26,453円 ) | 19日目 |
24,048円 ( 26,453円 ) | 19日目 |
24,048円 ( 26,453円 ) | 19日目 |
28,248円 ( 31,073円 ) | 19日目 |
28,248円 ( 31,073円 ) | 19日目 |
28,248円 ( 31,073円 ) | 19日目 |
28,248円 ( 31,073円 ) | 19日目 |
28,248円 ( 31,073円 ) | 19日目 |
28,248円 ( 31,073円 ) | 19日目 |
31,398円 ( 34,538円 ) | 19日目 |
31,398円 ( 34,538円 ) | 19日目 |
31,398円 ( 34,538円 ) | 19日目 |
31,398円 ( 34,538円 ) | 19日目 |
31,398円 ( 34,538円 ) | 19日目 |
35,151円 ( 38,666円 ) | 19日目 |
35,598円 ( 39,158円 ) | 19日目 |
35,598円 ( 39,158円 ) | 19日目 |
35,598円 ( 39,158円 ) | 19日目 |
35,598円 ( 39,158円 ) | 19日目 |
35,598円 ( 39,158円 ) | 19日目 |
35,598円 ( 39,158円 ) | 19日目 |
39,797円 ( 43,777円 ) | 19日目 |
詳細情報
基本情報
5ポートソレノイドバルブ パイロット形 プラグインタイプ・ノンプラグインタイプ VFS3000シリーズ エキゾーストクリーナ用マニホールドです。
【特長】
・作業環境の保護
・バルブの排気騒音を低減：35dB以上
・ドレン・オイルミストを回収（回収効率99.9％以上）
・配管工数の削減
