5ポートソレノイドバルブ パイロット形 VFS3000 制御ユニット付マニホールド
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

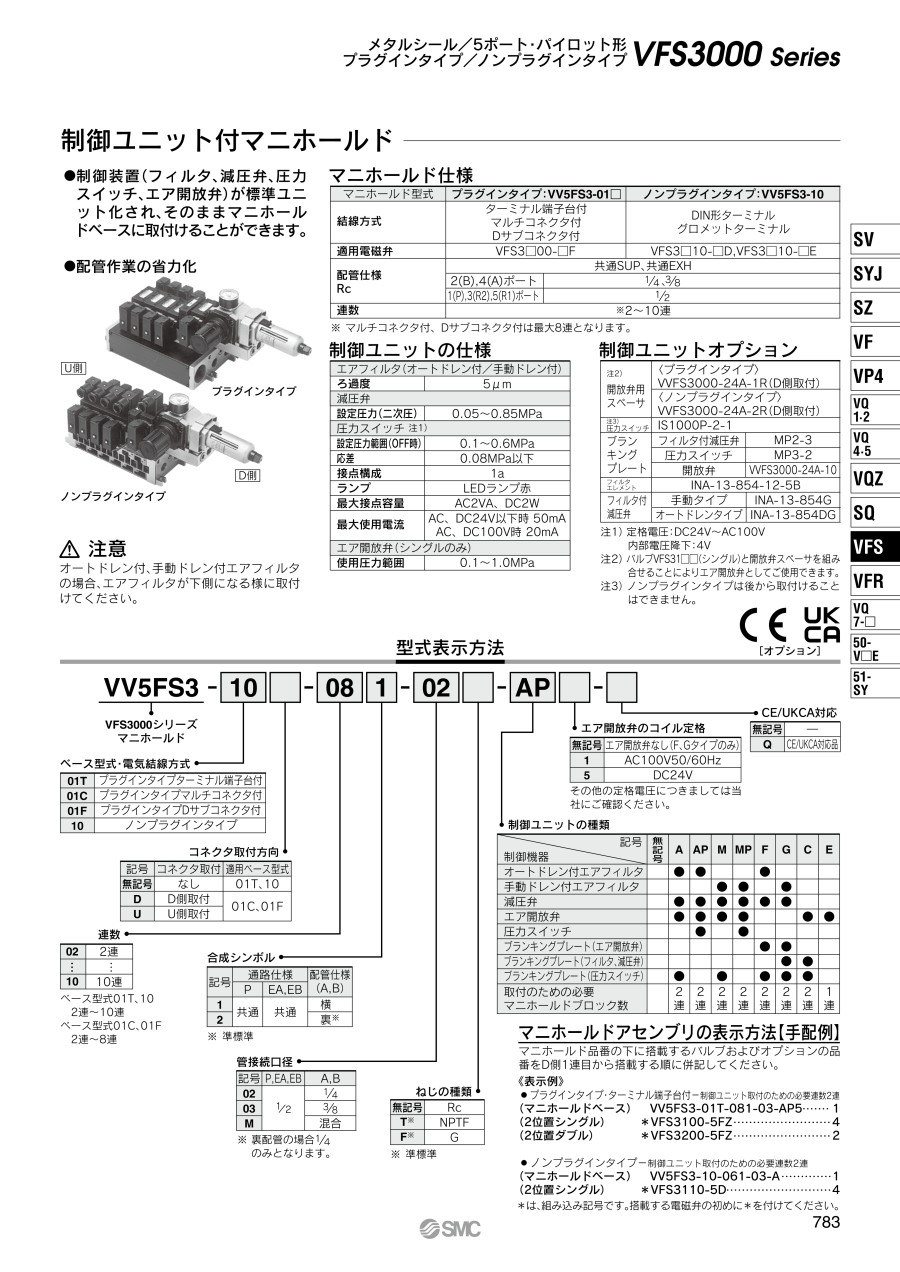

外形図
プラグインタイプ：VV5FS3-01T-［連数］1-［口径］-AP［開放弁の電圧］
製品仕様
| マニホールド型番 | プラグインタイプ：VV5FS3-01□ | |
|---|---|---|
| 結線方式 | ターミナル端子台付 マルチコネクタ付 Dサブコネクタ付 | |
| 適用電磁弁 | VFS3□00-□F | |
| 配管仕様 Rc | 共通SUP、共通EXH | |
| ［2（B）、4（A）ポート］1/4、3/8 | ||
| ［1（P）、3（R2）、5（R1）ポート］1/2 | ||
| 連数 | 2～10連 | |
制御ユニット
| エアフィルタ （オートドレン付／手動ドレン付） | ろ過度 | 5μm |
|---|---|---|
| 減圧弁 | 設定圧力（二次圧） | 0.05～0.85MPa |
| 圧力スイッチ注1） | 設定圧力範囲（OFF時） | 0.1～0.6MPa |
| 応差 | 0.08MPa以下 | |
| 接点構成 | 1a | |
| ランプ | LEDランプ赤 | |
| 最大接点容量 | AC2VA、DC2W | |
| 最大使用電流 | AC、DC24V以下時 50mA AC、DC100V時 20mA | |
| エア開放弁 （シングルのみ） | 使用圧力範囲 | 0.1～1.0MPa |
注1）定格電圧：DC24V～AC100V
内部電圧降下：4V
型式表示方法
寸法
注意・禁止事項
注意
- オートドレン付、手動ドレン付エアフィルタの場合、エアフィルタが下側になる様に取付けてください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
56,598円 ( 62,258円 ) | 19日目 |
68,148円 ( 74,963円 ) | 19日目 |
56,275円 ( 61,903円 ) | 19日目 |
68,148円 ( 74,963円 ) | 19日目 |
68,148円 ( 74,963円 ) | 19日目 |
60,798円 ( 66,878円 ) | 19日目 |
72,348円 ( 79,583円 ) | 19日目 |
72,348円 ( 79,583円 ) | 19日目 |
60,798円 ( 66,878円 ) | 19日目 |
72,348円 ( 79,583円 ) | 19日目 |
72,348円 ( 79,583円 ) | 19日目 |
62,898円 ( 69,188円 ) | 19日目 |
73,398円 ( 80,738円 ) | 19日目 |
73,398円 ( 80,738円 ) | 19日目 |
62,898円 ( 69,188円 ) | 19日目 |
73,398円 ( 80,738円 ) | 19日目 |
73,398円 ( 80,738円 ) | 19日目 |
75,465円 ( 83,012円 ) | 19日目 |
73,398円 ( 80,738円 ) | 19日目 |
69,198円 ( 76,118円 ) | 19日目 |
79,698円 ( 87,668円 ) | 19日目 |
69,198円 ( 76,118円 ) | 19日目 |
68,918円 ( 75,810円 ) | 19日目 |
79,698円 ( 87,668円 ) | 19日目 |
79,698円 ( 87,668円 ) | 19日目 |
72,347円 ( 79,582円 ) | 19日目 |
72,347円 ( 79,582円 ) | 19日目 |
83,897円 ( 92,287円 ) | 19日目 |
83,897円 ( 92,287円 ) | 19日目 |
83,763円 ( 92,139円 ) | 19日目 |
83,897円 ( 92,287円 ) | 19日目 |
83,897円 ( 92,287円 ) | 19日目 |
83,496円 ( 91,846円 ) | 19日目 |
83,897円 ( 92,287円 ) | 19日目 |
84,411円 ( 92,852円 ) | 19日目 |
84,411円 ( 92,852円 ) | 19日目 |
88,209円 ( 97,030円 ) | 19日目 |
84,411円 ( 92,852円 ) | 19日目 |
80,748円 ( 88,823円 ) | 19日目 |
80,748円 ( 88,823円 ) | 19日目 |
92,298円 ( 101,528円 ) | 19日目 |
92,298円 ( 101,528円 ) | 19日目 |
80,748円 ( 88,823円 ) | 19日目 |
92,298円 ( 101,528円 ) | 19日目 |
83,898円 ( 92,288円 ) | 19日目 |
95,544円 ( 105,098円 ) | 19日目 |
95,544円 ( 105,098円 ) | 19日目 |
94,398円 ( 103,838円 ) | 19日目 |
95,544円 ( 105,098円 ) | 19日目 |
94,398円 ( 103,838円 ) | 19日目 |
89,148円 ( 98,063円 ) | 19日目 |
89,148円 ( 98,063円 ) | 19日目 |
99,648円 ( 109,613円 ) | 19日目 |
99,648円 ( 109,613円 ) | 19日目 |
89,148円 ( 98,063円 ) | 19日目 |
99,562円 ( 109,518円 ) | 19日目 |
詳細情報
基本情報
5ポートソレノイドバルブ パイロット形 プラグインタイプ・ノンプラグインタイプ VFS3000シリーズ 制御ユニット付マニホールドです。
【特長】
・制御装置（フィルタ、減圧弁、圧力スイッチ、エア開放弁）が標準ユニット化され、そのままマニホールドベースに取付けることができます。
・配管作業の省力化。
