商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

5ポートソレノイドバルブパイロット形プラグインタイプ・ノンプラグインタイプ VFS4000シリーズマニホールド外形図3

5ポートソレノイドバルブパイロット形プラグインタイプ・ノンプラグインタイプ VFS4000シリーズマニホールド外形図4

製品仕様

ベース型番	結線方法	配管仕様	管接続口径		連数	外部パイロット	適用電磁弁^注2）
ベース型番	結線方法	A、Bポート	P、EA、EB	A、B	連数	外部パイロット	適用電磁弁^注2）
プラグインタイプ VV5FS4-01□	ターミナル端子台付マルチコネクタ付 Dサブコネクタ付	横・裏	1/2	3/8、1/2	^注1）2～10連	^注2）対応可	VFS4□0□（R）-□F（Z）
ノンプラグインタイプ VV5FS4-10	DIN形ターミナルグロメットターミナル	横・裏	1/2	3/8、1/2	^注1）2～10連	^注2）対応可	VFS4□1□（R）-□D（Z） VFS4□1□（R）-□E（Z）

注1）マルチコネクタ付、Dサブコネクタ付は、最大8連になります。
注2）標準バルブと外部パイロット仕様バルブの混載は、可能です。

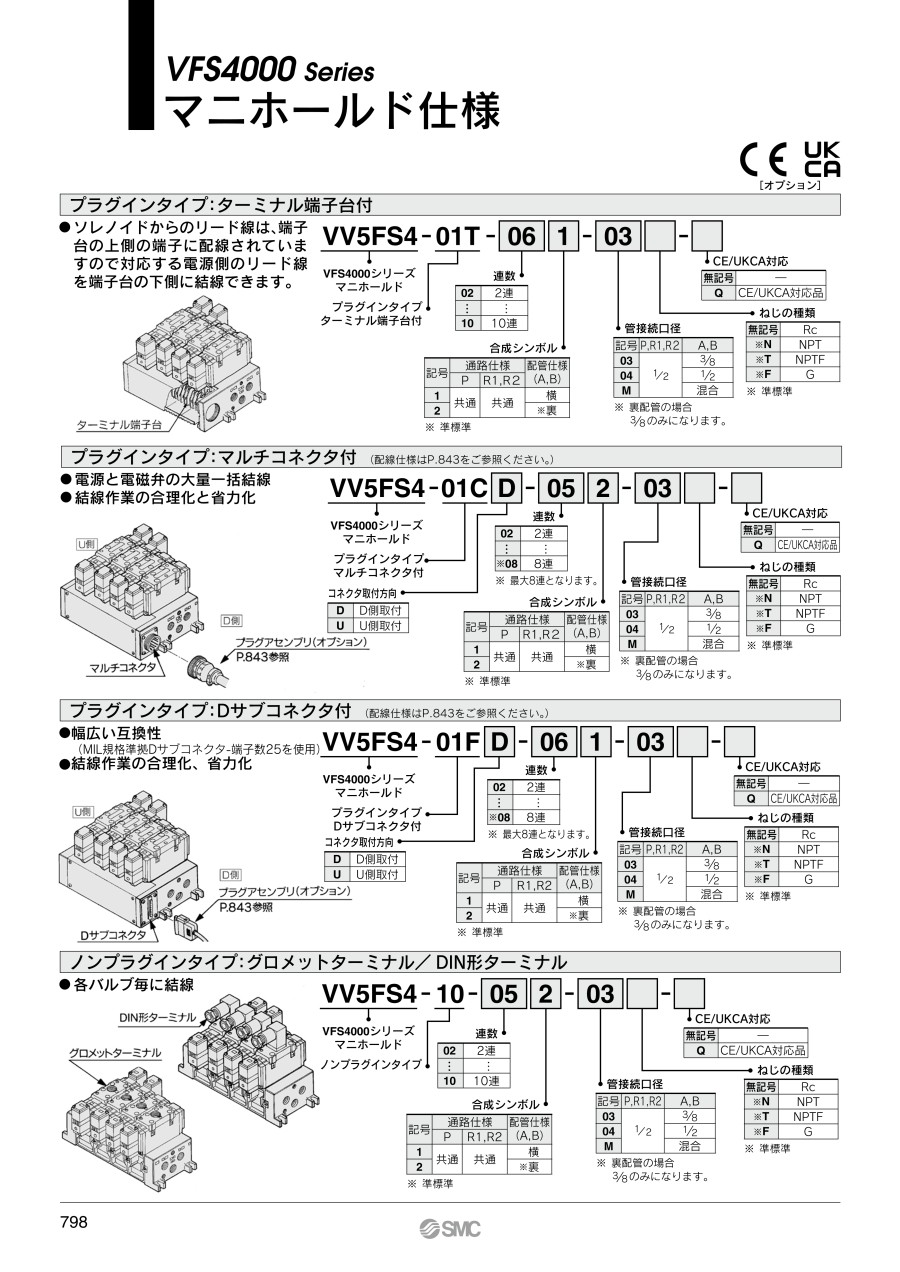

型式表示方法

プラグインタイプ：ターミナル端子台付

5ポートソレノイドバルブパイロット形プラグインタイプ・ノンプラグインタイプ VFS4000シリーズマニホールド型番表示方法1

プラグインタイプ：マルチコネクタ付

5ポートソレノイドバルブパイロット形プラグインタイプ・ノンプラグインタイプ VFS4000シリーズマニホールド型番表示方法2

プラグインタイプ：Dサブコネクタ付

5ポートソレノイドバルブパイロット形プラグインタイプ・ノンプラグインタイプ VFS4000シリーズマニホールド型番表示方法3

ノンプラグインタイプ：グロメットターミナル／DIN形ターミナル

5ポートソレノイドバルブパイロット形プラグインタイプ・ノンプラグインタイプ VFS4000シリーズマニホールド型番表示方法4

寸法

n：連数

プラグインタイプ、ノンプラグインタイプ

L	連数									計算式
L	2	3	4	5	6	7	8	9	10	計算式
L₁	156	199	242	285	328	371	414	457	500	L₁=43×n+70
L₂	168	211	254	297	340	383	426	469	512	L₂=43×n+82

プラグインタイプ：マニホールド質量一般式M=0.565n+0.923（kg）
ノンプラグインタイプ：マニホールド質量一般式M=0.478n+0.671（kg）

プラグインタイプ：マルチコネクタ付、Dサブコネクタ付

L	連数							計算式
L	2	3	4	5	6	7	8	計算式
L₁	156	199	242	285	328	371	414	L₁=43×n+70
L₂	168	211	254	297	340	383	426	L₂=43×n+82

マルチコネクタ付：マニホールド質量一般式M=0.57n+1.011（kg）
Dサブコネクタ付：マニホールド質量一般式M=0.57n+0.935（kg）

商品特長詳細

プラグインタイプ：ターミナル端子台付
ソレノイドからのリード線は、端子台の上側の端子に配線されていますので対応する電源側のリード線を端子台の下側に結線できます。
プラグインタイプ：マルチコネクタ付
電源と電磁弁の大量一括結線
結線作業の合理化と省力化
プラグインタイプ：Dサブコネクタ付
幅広い互換性（MIL規格準拠Dサブコネクタ-端子数25を使用）
結線作業の合理化、省力化
ノンプラグインタイプ：グロメットターミナル／DIN形ターミナル
各バルブ毎に結線

型番リスト

表示件数

型番

種別	連数	ポート管接続口径	ねじ規格	CE対応	配管型式	コネクタ取付方向	最小発注数量

プラグインタイプ：マルチコネクタ付	2	1/2（P、R1、R2）/3/8（A、B）	Rc	非対応	横配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	2	1/2（P、R1、R2）/1/2（A、B）	Rc	非対応	横配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	2	1/2（P、R1、R2）/1/2（A、B）	Rc	CE対応品	横配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	2	1/2（P、R1、R2）/3/8（A、B）	Rc	非対応	裏配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	3	1/2（P、R1、R2）/3/8（A、B）	Rc	非対応	横配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	3	1/2（P、R1、R2）/3/8（A、B）	NPT	非対応	横配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	3	1/2（P、R1、R2）/1/2（A、B）	Rc	非対応	横配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	3	1/2（P、R1、R2）/1/2（A、B）	Rc	CE対応品	横配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	3	1/2（P、R1、R2）/3/8（A、B）	Rc	非対応	裏配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	4	1/2（P、R1、R2）/3/8（A、B）	Rc	非対応	横配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	4	1/2（P、R1、R2）/1/2（A、B）	Rc	非対応	横配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	4	1/2（P、R1、R2）/3/8（A、B）	Rc	非対応	裏配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	5	1/2（P、R1、R2）/3/8（A、B）	Rc	非対応	横配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	5	1/2（P、R1、R2）/1/2（A、B）	Rc	非対応	横配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	5	1/2（P、R1、R2）/3/8（A、B）	Rc	非対応	裏配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	6	1/2（P、R1、R2）/3/8（A、B）	Rc	非対応	横配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	6	1/2（P、R1、R2）/1/2（A、B）	Rc	非対応	横配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	6	1/2（P、R1、R2）/1/2（A、B）	NPT	非対応	横配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	6	1/2（P、R1、R2）/3/8（A、B）	Rc	非対応	裏配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	7	1/2（P、R1、R2）/3/8（A、B）	Rc	非対応	横配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	7	1/2（P、R1、R2）/3/8（A、B）	NPT	非対応	横配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	7	1/2（P、R1、R2）/1/2（A、B）	Rc	非対応	横配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	7	1/2（P、R1、R2）/3/8（A、B）	Rc	非対応	裏配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	7	1/2（P、R1、R2）/3/8（A、B）	NPT	非対応	裏配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	8	1/2（P、R1、R2）/3/8（A、B）	Rc	非対応	横配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	8	1/2（P、R1、R2）/1/2（A、B）	Rc	非対応	横配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	8	1/2（P、R1、R2）/3/8（A、B）	Rc	非対応	裏配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	2	1/2（P、R1、R2）/3/8（A、B）	Rc	非対応	横配管	U側取付	1個
プラグインタイプ：マルチコネクタ付	2	1/2（P、R1、R2）/1/2（A、B）	Rc	非対応	横配管	U側取付	1個
プラグインタイプ：マルチコネクタ付	2	1/2（P、R1、R2）/1/2（A、B）	NPT	非対応	横配管	U側取付	1個
プラグインタイプ：マルチコネクタ付	2	1/2（P、R1、R2）/3/8（A、B）	Rc	非対応	裏配管	U側取付	1個
プラグインタイプ：マルチコネクタ付	3	1/2（P、R1、R2）/3/8（A、B）	Rc	非対応	横配管	U側取付	1個
プラグインタイプ：マルチコネクタ付	3	1/2（P、R1、R2）/3/8（A、B）	Rc	CE対応品	横配管	U側取付	1個
プラグインタイプ：マルチコネクタ付	3	1/2（P、R1、R2）/1/2（A、B）	Rc	非対応	横配管	U側取付	1個
プラグインタイプ：マルチコネクタ付	3	1/2（P、R1、R2）/3/8（A、B）	Rc	非対応	裏配管	U側取付	1個
プラグインタイプ：マルチコネクタ付	4	1/2（P、R1、R2）/3/8（A、B）	Rc	非対応	横配管	U側取付	1個
プラグインタイプ：マルチコネクタ付	4	1/2（P、R1、R2）/3/8（A、B）	NPT	非対応	横配管	U側取付	1個
プラグインタイプ：マルチコネクタ付	4	1/2（P、R1、R2）/1/2（A、B）	Rc	非対応	横配管	U側取付	1個
プラグインタイプ：マルチコネクタ付	4	1/2（P、R1、R2）/1/2（A、B）	NPTF	非対応	横配管	U側取付	1個
プラグインタイプ：マルチコネクタ付	4	1/2（P、R1、R2）/3/8（A、B）	Rc	非対応	裏配管	U側取付	1個
プラグインタイプ：マルチコネクタ付	5	1/2（P、R1、R2）/3/8（A、B）	Rc	非対応	横配管	U側取付	1個
プラグインタイプ：マルチコネクタ付	5	1/2（P、R1、R2）/1/2（A、B）	Rc	非対応	横配管	U側取付	1個
プラグインタイプ：マルチコネクタ付	5	1/2（P、R1、R2）/3/8（A、B）	Rc	非対応	裏配管	U側取付	1個
プラグインタイプ：マルチコネクタ付	6	1/2（P、R1、R2）/3/8（A、B）	Rc	非対応	横配管	U側取付	1個
プラグインタイプ：マルチコネクタ付	6	1/2（P、R1、R2）/3/8（A、B）	NPT	非対応	横配管	U側取付	1個
プラグインタイプ：マルチコネクタ付	6	1/2（P、R1、R2）/1/2（A、B）	Rc	非対応	横配管	U側取付	1個
プラグインタイプ：マルチコネクタ付	6	1/2（P、R1、R2）/1/2（A、B）	NPTF	非対応	横配管	U側取付	1個
プラグインタイプ：マルチコネクタ付	6	1/2（P、R1、R2）/3/8（A、B）	Rc	非対応	裏配管	U側取付	1個
プラグインタイプ：マルチコネクタ付	7	1/2（P、R1、R2）/3/8（A、B）	Rc	非対応	横配管	U側取付	1個
プラグインタイプ：マルチコネクタ付	7	1/2（P、R1、R2）/1/2（A、B）	Rc	非対応	横配管	U側取付	1個
プラグインタイプ：マルチコネクタ付	7	1/2（P、R1、R2）/3/8（A、B）	Rc	非対応	裏配管	U側取付	1個
プラグインタイプ：マルチコネクタ付	8	1/2（P、R1、R2）/3/8（A、B）	Rc	非対応	横配管	U側取付	1個
プラグインタイプ：マルチコネクタ付	8	1/2（P、R1、R2）/1/2（A、B）	Rc	非対応	横配管	U側取付	1個
プラグインタイプ：マルチコネクタ付	8	1/2（P、R1、R2）/3/8（A、B）	Rc	非対応	裏配管	U側取付	1個
プラグインタイプ：Dサブコネクタ付	2	1/2（P、R1、R2）/3/8（A、B）	Rc	非対応	横配管	D側取付	1個
プラグインタイプ：Dサブコネクタ付	2	1/2（P、R1、R2）/1/2（A、B）	Rc	非対応	横配管	D側取付	1個
プラグインタイプ：Dサブコネクタ付	2	1/2（P、R1、R2）/1/2（A、B）	Rc	CE対応品	横配管	D側取付	1個
プラグインタイプ：Dサブコネクタ付	2	1/2（P、R1、R2）/1/2（A、B）	NPTF	非対応	横配管	D側取付	1個
プラグインタイプ：Dサブコネクタ付	2	1/2（P、R1、R2）/3/8（A、B）	Rc	非対応	裏配管	D側取付	1個
プラグインタイプ：Dサブコネクタ付	3	1/2（P、R1、R2）/3/8（A、B）	Rc	非対応	横配管	D側取付	1個

通常単価(税別) (税込単価)	通常出荷日

23,565円 ( 25,922円 )	19日目
23,565円 ( 25,922円 )	19日目
23,832円 ( 26,215円 )	19日目
23,565円 ( 25,922円 )	19日目
29,054円 ( 31,959円 )	19日目
29,054円 ( 31,959円 )	19日目
29,054円 ( 31,959円 )	19日目
29,321円 ( 32,253円 )	19日目
29,054円 ( 31,959円 )	19日目
34,542円 ( 37,996円 )	19日目
34,542円 ( 37,996円 )	19日目
34,542円 ( 37,996円 )	19日目
40,031円 ( 44,034円 )	19日目
40,031円 ( 44,034円 )	19日目
40,031円 ( 44,034円 )	19日目
45,520円 ( 50,072円 )	19日目
45,520円 ( 50,072円 )	19日目
45,464円 ( 50,010円 )	19日目
45,520円 ( 50,072円 )	19日目
51,009円 ( 56,110円 )	19日目
51,566円 ( 56,723円 )	19日目
51,009円 ( 56,110円 )	19日目
51,009円 ( 56,110円 )	19日目
51,009円 ( 56,110円 )	19日目
56,230円 ( 61,853円 )	19日目
56,230円 ( 61,853円 )	19日目
56,230円 ( 61,853円 )	19日目
23,565円 ( 25,922円 )	19日目
23,565円 ( 25,922円 )	19日目
23,565円 ( 25,922円 )	19日目
23,565円 ( 25,922円 )	19日目
29,054円 ( 31,959円 )	19日目
29,321円 ( 32,253円 )	19日目
29,054円 ( 31,959円 )	19日目
29,054円 ( 31,959円 )	19日目
34,542円 ( 37,996円 )	19日目
36,852円 ( 40,537円 )	19日目
34,542円 ( 37,996円 )	19日目
34,542円 ( 37,996円 )	19日目
34,542円 ( 37,996円 )	19日目
40,031円 ( 44,034円 )	19日目
40,031円 ( 44,034円 )	19日目
40,031円 ( 44,034円 )	19日目
45,520円 ( 50,072円 )	19日目
48,572円 ( 53,429円 )	19日目
45,520円 ( 50,072円 )	19日目
45,520円 ( 50,072円 )	19日目
45,520円 ( 50,072円 )	19日目
51,009円 ( 56,110円 )	19日目
51,009円 ( 56,110円 )	19日目
51,009円 ( 56,110円 )	19日目
56,230円 ( 61,853円 )	19日目
56,230円 ( 61,853円 )	19日目
56,230円 ( 61,853円 )	19日目
21,999円 ( 24,199円 )	19日目
21,999円 ( 24,199円 )	19日目
22,268円 ( 24,495円 )	19日目
21,999円 ( 24,199円 )	19日目
21,999円 ( 24,199円 )	19日目
26,952円 ( 29,647円 )	19日目

基本情報

基本情報

5ポートソレノイドバルブパイロット形 VFS4000シリーズのマニホールドです。

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
