5ポートソレノイドバルブ パイロット形 VFS4000 制御ユニット付マニホールド
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 37,528円～132,864円特別価格
- 税込単価
- 41,281円～146,150円特別価格
5ポートソレノイドバルブ パイロット形 プラグインタイプ・ノンプラグインタイプ...
詳細情報を確認する商品情報

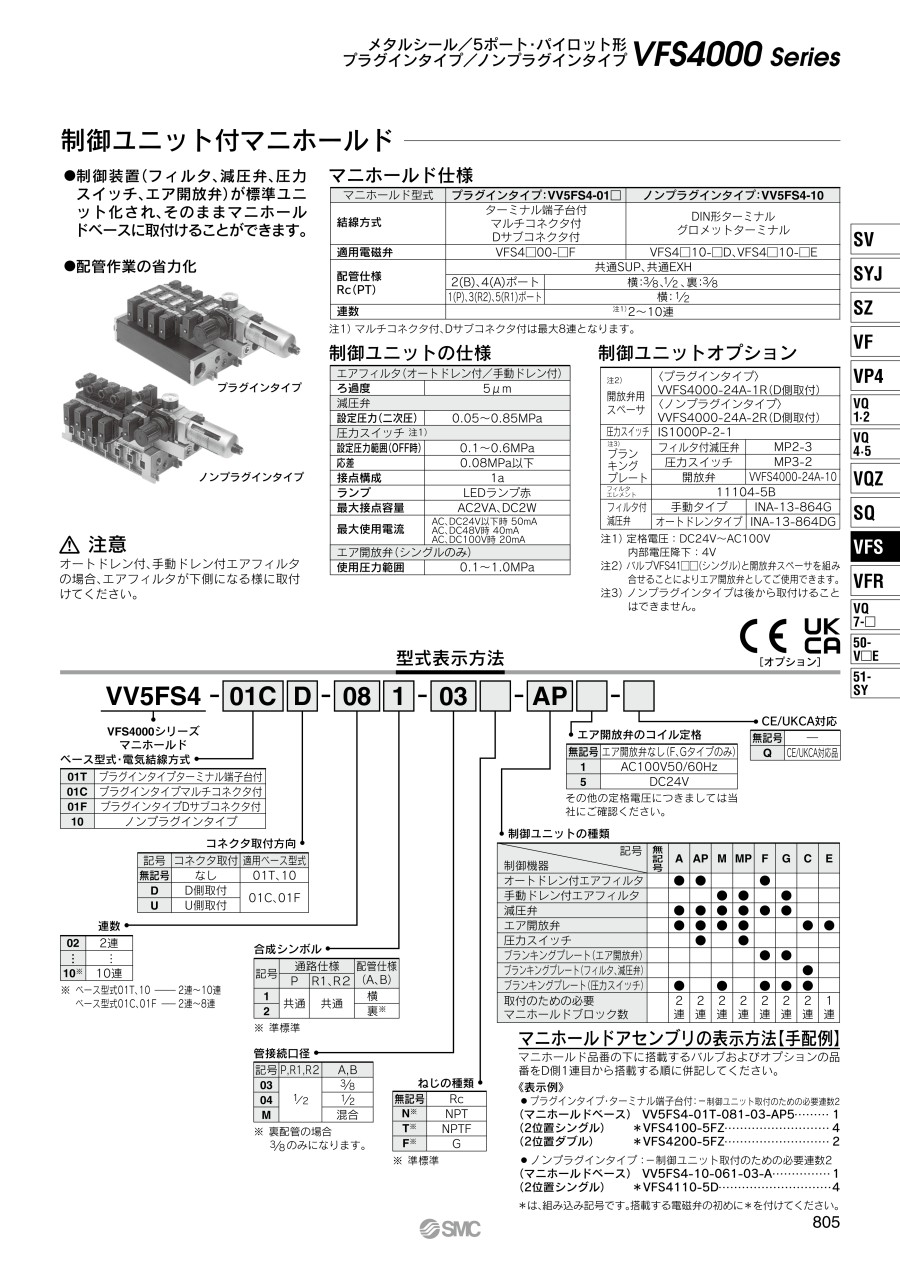

製品仕様
| マニホールド型番 | プラグインタイプ：VV5FS4-01□ | ノンプラグインタイプ：VV5FS4-10 |
|---|---|---|
| 結線方式 | ターミナル端子台付 マルチコネクタ付 Dサブコネクタ付 | DIN形ターミナル グロメットターミナル |
| 適用電磁弁 | VFS4□00-□F | VFS4□10-□D、VFS4□10-□E |
| 配管仕様Rc（PT） | 共通SUP、共通EXH | |
| ［2（B）、4（A）ポート］横：3/8、1/2、裏：3/8 | ||
| ［1（P）、3（R2）、5（R1）ポート］横：1/2 | ||
| 連数 | 注1）2～10連 | |
注1）マルチコネクタ付、Dサブコネクタ付は最大8連となります。
制御ユニット
| エアフィルタ （オートドレン付／手動ドレン付） | ろ過度 | 5μm |
|---|---|---|
| 減圧弁 | 設定圧力（二次圧） | 0.05～0.85MPa |
| 圧力スイッチ 注1） | 設定圧力範囲（OFF時） | 0.1～0.6MPa |
| 応差 | 0.08MPa以下 | |
| 接点構成 | 1a | |
| ランプ | LEDランプ赤 | |
| 最大接点容量 | AC2VA、DC2W | |
| 最大使用電流 | AC、DC24V以下時 50mA AC、DC48V時 40mA AC、DC100V時 20mA | |
| エア開放弁（シングルのみ） | 使用圧力範囲 | 0.1～1.0MPa |
注1）定格電圧：DC24V～AC100V
内部電圧降下：4V
型式表示方法
注意・禁止事項
注意
- オートドレン付、手動ドレン付エアフィルタの場合、エアフィルタが下側になる様に取付けてください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
88,316円 ( 97,148円 ) | 19日目 |
93,804円 ( 103,184円 ) | 19日目 |
78,855円 ( 86,741円 ) | 19日目 |
81,042円 ( 89,146円 ) | 19日目 |
37,528円 ( 41,281円 ) | 19日目 |
78,855円 ( 86,741円 ) | 19日目 |
71,268円 ( 78,395円 ) | 19日目 |
71,268円 ( 78,395円 ) | 19日目 |
85,727円 ( 94,300円 ) | 19日目 |
42,215円 ( 46,437円 ) | 19日目 |
85,727円 ( 94,300円 ) | 19日目 |
85,727円 ( 94,300円 ) | 19日目 |
42,215円 ( 46,437円 ) | 19日目 |
66,669円 ( 73,336円 ) | 19日目 |
64,482円 ( 70,930円 ) | 19日目 |
90,413円 ( 99,454円 ) | 19日目 |
90,413円 ( 99,454円 ) | 19日目 |
71,356円 ( 78,492円 ) | 19日目 |
67,785円 ( 74,564円 ) | 19日目 |
46,901円 ( 51,591円 ) | 19日目 |
71,356円 ( 78,492円 ) | 19日目 |
69,168円 ( 76,085円 ) | 19日目 |
77,071円 ( 84,778円 ) | 19日目 |
95,099円 ( 104,609円 ) | 19日目 |
51,586円 ( 56,745円 ) | 19日目 |
73,854円 ( 81,239円 ) | 19日目 |
92,912円 ( 102,203円 ) | 19日目 |
95,099円 ( 104,609円 ) | 19日目 |
72,471円 ( 79,718円 ) | 19日目 |
51,586円 ( 56,745円 ) | 19日目 |
99,784円 ( 109,762円 ) | 19日目 |
78,540円 ( 86,394円 ) | 19日目 |
97,598円 ( 107,358円 ) | 19日目 |
77,155円 ( 84,871円 ) | 19日目 |
56,271円 ( 61,898円 ) | 19日目 |
56,271円 ( 61,898円 ) | 19日目 |
104,470円 ( 114,917円 ) | 19日目 |
104,470円 ( 114,917円 ) | 19日目 |
60,957円 ( 67,053円 ) | 19日目 |
85,412円 ( 93,953円 ) | 19日目 |
109,155円 ( 120,071円 ) | 19日目 |
70,328円 ( 77,361円 ) | 19日目 |
75,013円 ( 82,514円 ) | 19日目 |
118,527円 ( 130,380円 ) | 19日目 |
132,864円119,577円 ( 131,535円 ) | 19日目 |
118,527円 ( 130,380円 ) | 19日目 |
67,097円 ( 73,807円 ) | 19日目 |
77,598円 ( 85,358円 ) | 19日目 |
84,595円76,135円 ( 83,749円 ) | 19日目 |
81,798円 ( 89,978円 ) | 19日目 |
62,894円 ( 69,183円 ) | 19日目 |
68,148円 ( 74,963円 ) | 19日目 |
69,931円 ( 76,924円 ) | 19日目 |
83,898円 ( 92,288円 ) | 19日目 |
65,115円 ( 71,627円 ) | 19日目 |
63,395円 ( 69,735円 ) | 19日目 |
63,395円 ( 69,735円 ) | 19日目 |
66,563円 ( 73,219円 ) | 19日目 |
76,801円 ( 84,481円 ) | 19日目 |
88,098円 ( 96,908円 ) | 19日目 |
詳細情報
基本情報
5ポートソレノイドバルブ パイロット形 プラグインタイプ・ノンプラグインタイプ VFS4000シリーズ 制御ユニット付マニホールドです。
【特長】
・制御装置（フィルタ、減圧弁、圧力スイッチ、エア開放弁）が標準ユニット化され、そのままマニホールドベースに取付けることができます
・配管作業の省力化
