商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

（）内数値は2（B）・4（A）ポートRc3/4の場合

5ポートソレノイドバルブパイロット形プラグインタイプ・ノンプラグインタイプ VFS5000シリーズマニホールド外形図2

5ポートソレノイドバルブパイロット形プラグインタイプ・ノンプラグインタイプ VFS5000シリーズマニホールド外形図3

5ポートソレノイドバルブパイロット形プラグインタイプ・ノンプラグインタイプ VFS5000シリーズマニホールド外形図4

製品仕様

ベース型番	結線方法	配管仕様	管接続口径		連数	外部パイロット	適用電磁弁^注2）
ベース型番	結線方法	A、Bポート	P、EA、EB	A、B	連数	外部パイロット	適用電磁弁^注2）
プラグインタイプ VV5FS5-01□	ターミナル端子台付マルチコネクタ付 Dサブコネクタ付	横・裏	3/4	1/2、3/4	^注1）2～10連	^注2）対応可	VFS5□0□（R）-□F（Z）
ノンプラグインタイプ VV5FS5-10	DIN形ターミナルグロメットターミナル	横・裏	3/4	1/2、3/4	^注1）2～10連	^注2）対応可	VFS5□1□（R）-□D（Z） VFS5□1□（R）-□（E）

注1）マルチコネクタ付、Dサブコネクタ付は、最大8連になります。
注2）標準バルブと外部パイロット仕様バルブの混載は、可能です。

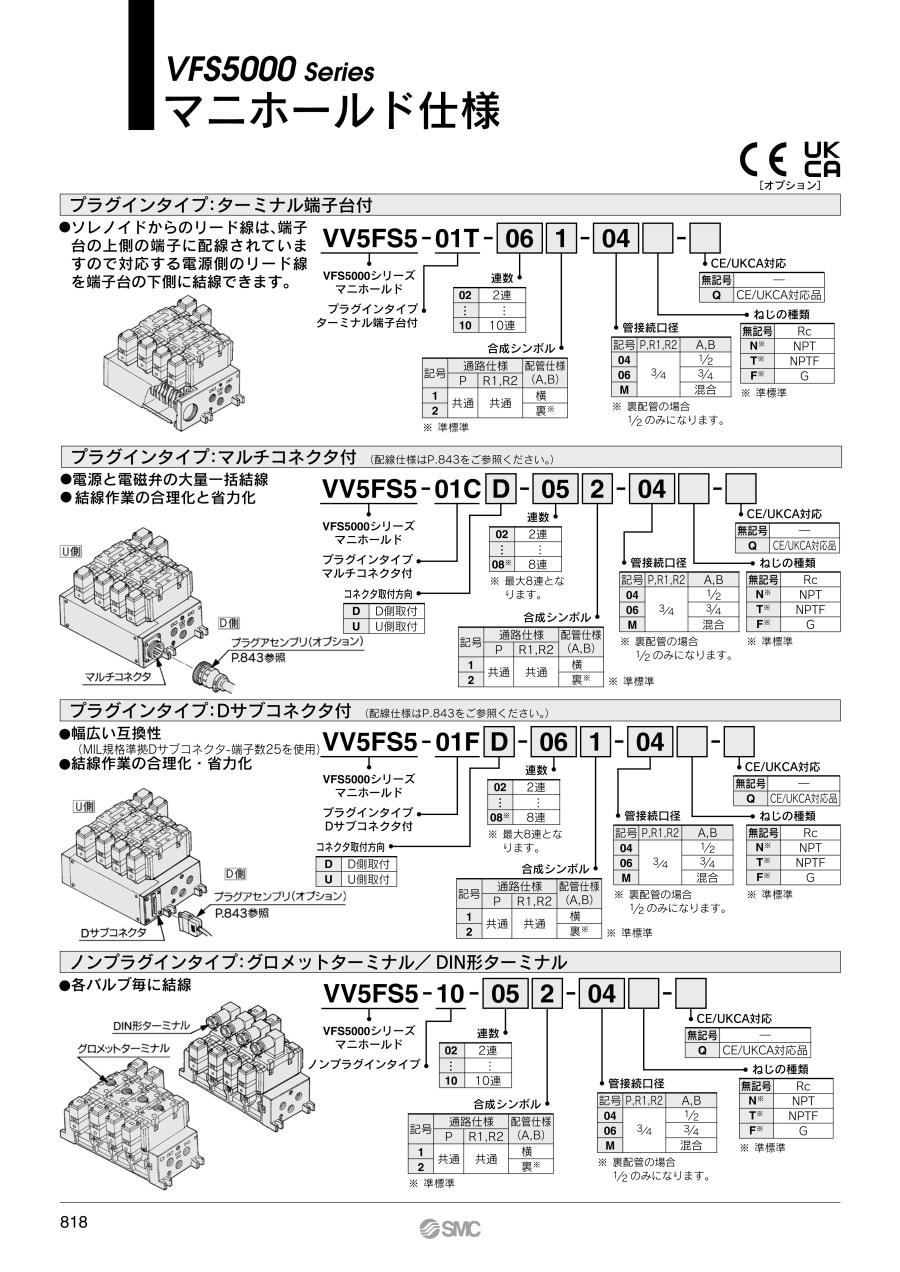

型式表示方法

プラグインタイプ：ターミナル端子台付

5ポートソレノイドバルブパイロット形プラグインタイプ・ノンプラグインタイプ VFS5000シリーズマニホールド型番表示方法1

プラグインタイプ：マルチコネクタ付

5ポートソレノイドバルブパイロット形プラグインタイプ・ノンプラグインタイプ VFS5000シリーズマニホールド型番表示方法2

プラグインタイプ：Dサブコネクタ付

5ポートソレノイドバルブパイロット形プラグインタイプ・ノンプラグインタイプ VFS5000シリーズマニホールド型番表示方法3

ノンプラグインタイプ：グロメットターミナル／ DIN形ターミナル

5ポートソレノイドバルブパイロット形プラグインタイプ・ノンプラグインタイプ VFS5000シリーズマニホールド型番表示方法4

寸法

n：連数

プラグインタイプ、ノンプラグインタイプ

L	連数									計算式
L	2	3	4	5	6	7	8	9	10	計算式
L₁	194	245	296	347	398	449	500	551	602	L₁=51×n+92
L₂	212	263	314	365	416	467	518	569	620	L₂=51×n+110

プラグインタイプ（ターミナル端子台付）：マニホールド質量一般式M=0.911n+1.621（kg）
ノンプラグインタイプ：マニホールド質量一般式M=0.811n+1.231（kg）

プラグインタイプ、マルチコネクタ付、Dサブコネクタ付

L	連数							計算式
L	2	3	4	5	6	7	8	計算式
L₁	194	245	296	347	398	449	500	L₁=51×n+92
L₂	212	263	314	365	416	467	518	L₂=51×n+110

マルチコネクタ付：マニホールド質量一般式M=0.916n+1.709（kg）
Dサブコネクタ付：マニホールド質量一般式M=0.916n＋1.633（kg）

商品特長詳細

プラグインタイプ：ターミナル端子台付
ソレノイドからのリード線は、端子台の上側の端子に配線されていますので対応する電源側のリード線を端子台の下側に結線できます。
プラグインタイプ：マルチコネクタ付
電源と電磁弁の大量一括結線
結線作業の合理化と省力化
プラグインタイプ：Dサブコネクタ付
幅広い互換性（MIL規格準拠Dサブコネクタ-端子数25を使用）
結線作業の合理化・省力化
ノンプラグインタイプ：グロメットターミナル／DIN形ターミナル
各バルブ毎に結線

型番リスト

表示件数

型番

種別	連数	ポート管接続口径	ねじ規格	CE対応	配管型式	コネクタ取付方向	最小発注数量

プラグインタイプ：マルチコネクタ付	2	3/4（P、R1、R2）/1/2（A、B）	Rc	非対応	横配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	2	3/4（P、R1、R2）/3/4（A、B）	Rc	非対応	横配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	2	3/4（P、R1、R2）/3/4（A、B）	NPT	非対応	横配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	2	3/4（P、R1、R2）/1/2（A、B）	Rc	非対応	裏配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	3	3/4（P、R1、R2）/1/2（A、B）	Rc	非対応	横配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	3	3/4（P、R1、R2）/3/4（A、B）	Rc	非対応	横配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	3	3/4（P、R1、R2）/1/2（A、B）	Rc	非対応	裏配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	4	3/4（P、R1、R2）/1/2（A、B）	Rc	非対応	横配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	4	3/4（P、R1、R2）/3/4（A、B）	Rc	非対応	横配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	4	3/4（P、R1、R2）/1/2（A、B）	Rc	非対応	裏配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	5	3/4（P、R1、R2）/1/2（A、B）	Rc	非対応	横配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	5	3/4（P、R1、R2）/3/4（A、B）	Rc	非対応	横配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	5	3/4（P、R1、R2）/1/2（A、B）	Rc	非対応	裏配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	6	3/4（P、R1、R2）/1/2（A、B）	Rc	非対応	横配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	6	3/4（P、R1、R2）/3/4（A、B）	Rc	非対応	横配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	6	3/4（P、R1、R2）/3/4（A、B）	NPTF	非対応	横配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	6	3/4（P、R1、R2）/1/2（A、B）	Rc	非対応	裏配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	7	3/4（P、R1、R2）/1/2（A、B）	Rc	非対応	横配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	7	3/4（P、R1、R2）/3/4（A、B）	Rc	非対応	横配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	7	3/4（P、R1、R2）/1/2（A、B）	Rc	非対応	裏配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	8	3/4（P、R1、R2）/1/2（A、B）	Rc	非対応	横配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	8	3/4（P、R1、R2）/1/2（A、B）	NPT	非対応	横配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	8	3/4（P、R1、R2）/3/4（A、B）	Rc	非対応	横配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	8	3/4（P、R1、R2）/3/4（A、B）	NPTF	非対応	横配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	8	3/4（P、R1、R2）/1/2（A、B）	Rc	非対応	裏配管	D側取付	1個
プラグインタイプ：マルチコネクタ付	2	3/4（P、R1、R2）/1/2（A、B）	Rc	非対応	横配管	U側取付	1個
プラグインタイプ：マルチコネクタ付	2	3/4（P、R1、R2）/1/2（A、B）	NPTF	非対応	横配管	U側取付	1個
プラグインタイプ：マルチコネクタ付	2	3/4（P、R1、R2）/3/4（A、B）	Rc	非対応	横配管	U側取付	1個
プラグインタイプ：マルチコネクタ付	2	3/4（P、R1、R2）/1/2（A、B）	Rc	非対応	裏配管	U側取付	1個
プラグインタイプ：マルチコネクタ付	3	3/4（P、R1、R2）/1/2（A、B）	Rc	非対応	横配管	U側取付	1個
プラグインタイプ：マルチコネクタ付	3	3/4（P、R1、R2）/3/4（A、B）	Rc	非対応	横配管	U側取付	1個
プラグインタイプ：マルチコネクタ付	3	3/4（P、R1、R2）/1/2（A、B）	Rc	非対応	裏配管	U側取付	1個
プラグインタイプ：マルチコネクタ付	3	3/4（P、R1、R2）/1/2（A、B）	NPTF	非対応	裏配管	U側取付	1個
プラグインタイプ：マルチコネクタ付	4	3/4（P、R1、R2）/1/2（A、B）	Rc	非対応	横配管	U側取付	1個
プラグインタイプ：マルチコネクタ付	4	3/4（P、R1、R2）/1/2（A、B）	NPTF	非対応	横配管	U側取付	1個
プラグインタイプ：マルチコネクタ付	4	3/4（P、R1、R2）/3/4（A、B）	Rc	非対応	横配管	U側取付	1個
プラグインタイプ：マルチコネクタ付	4	3/4（P、R1、R2）/1/2（A、B）	Rc	非対応	裏配管	U側取付	1個
プラグインタイプ：マルチコネクタ付	5	3/4（P、R1、R2）/1/2（A、B）	Rc	非対応	横配管	U側取付	1個
プラグインタイプ：マルチコネクタ付	5	3/4（P、R1、R2）/3/4（A、B）	Rc	非対応	横配管	U側取付	1個
プラグインタイプ：マルチコネクタ付	5	3/4（P、R1、R2）/1/2（A、B）	Rc	非対応	裏配管	U側取付	1個
プラグインタイプ：マルチコネクタ付	6	3/4（P、R1、R2）/1/2（A、B）	Rc	非対応	横配管	U側取付	1個
プラグインタイプ：マルチコネクタ付	6	3/4（P、R1、R2）/3/4（A、B）	Rc	非対応	横配管	U側取付	1個
プラグインタイプ：マルチコネクタ付	6	3/4（P、R1、R2）/1/2（A、B）	Rc	非対応	裏配管	U側取付	1個
プラグインタイプ：マルチコネクタ付	7	3/4（P、R1、R2）/1/2（A、B）	Rc	非対応	横配管	U側取付	1個
プラグインタイプ：マルチコネクタ付	7	3/4（P、R1、R2）/3/4（A、B）	Rc	非対応	横配管	U側取付	1個
プラグインタイプ：マルチコネクタ付	7	3/4（P、R1、R2）/1/2（A、B）	Rc	非対応	裏配管	U側取付	1個
プラグインタイプ：マルチコネクタ付	8	3/4（P、R1、R2）/1/2（A、B）	Rc	非対応	横配管	U側取付	1個
プラグインタイプ：マルチコネクタ付	8	3/4（P、R1、R2）/3/4（A、B）	Rc	非対応	横配管	U側取付	1個
プラグインタイプ：マルチコネクタ付	8	3/4（P、R1、R2）/1/2（A、B）	Rc	非対応	裏配管	U側取付	1個
プラグインタイプ：Dサブコネクタ付	2	3/4（P、R1、R2）/1/2（A、B）	Rc	非対応	横配管	D側取付	1個
プラグインタイプ：Dサブコネクタ付	2	3/4（P、R1、R2）/3/4（A、B）	Rc	非対応	横配管	D側取付	1個
プラグインタイプ：Dサブコネクタ付	2	3/4（P、R1、R2）/3/4（A、B）	NPT	非対応	横配管	D側取付	1個
プラグインタイプ：Dサブコネクタ付	2	3/4（P、R1、R2）/3/4（A、B）	NPTF	非対応	横配管	D側取付	1個
プラグインタイプ：Dサブコネクタ付	2	3/4（P、R1、R2）/1/2（A、B）	Rc	非対応	裏配管	D側取付	1個
プラグインタイプ：Dサブコネクタ付	3	3/4（P、R1、R2）/1/2（A、B）	Rc	非対応	横配管	D側取付	1個
プラグインタイプ：Dサブコネクタ付	3	3/4（P、R1、R2）/3/4（A、B）	Rc	非対応	横配管	D側取付	1個
プラグインタイプ：Dサブコネクタ付	3	3/4（P、R1、R2）/3/4（A、B）	NPT	非対応	横配管	D側取付	1個
プラグインタイプ：Dサブコネクタ付	3	3/4（P、R1、R2）/3/4（A、B）	NPTF	非対応	横配管	D側取付	1個
プラグインタイプ：Dサブコネクタ付	3	3/4（P、R1、R2）/1/2（A、B）	Rc	非対応	裏配管	D側取付	1個
プラグインタイプ：Dサブコネクタ付	4	3/4（P、R1、R2）/1/2（A、B）	Rc	非対応	横配管	D側取付	1個

通常単価(税別) (税込単価)	通常出荷日

29,274円 ( 32,201円 )	19日目
29,274円 ( 32,201円 )	19日目
29,274円 ( 32,201円 )	19日目
29,274円 ( 32,201円 )	19日目
36,859円 ( 40,545円 )	19日目
36,859円 ( 40,545円 )	19日目
36,859円 ( 40,545円 )	19日目
44,446円 ( 48,891円 )	19日目
44,446円 ( 48,891円 )	19日目
44,446円 ( 48,891円 )	19日目
52,033円 ( 57,236円 )	19日目
52,033円 ( 57,236円 )	19日目
52,033円 ( 57,236円 )	19日目
59,618円 ( 65,580円 )	19日目
59,618円 ( 65,580円 )	19日目
59,618円 ( 65,580円 )	19日目
59,618円 ( 65,580円 )	19日目
67,205円 ( 73,926円 )	19日目
67,205円 ( 73,926円 )	19日目
67,205円 ( 73,926円 )	19日目
74,791円 ( 82,270円 )	19日目
83,743円75,368円 ( 82,905円 )	19日目
74,791円 ( 82,270円 )	19日目
83,743円75,368円 ( 82,905円 )	19日目
74,791円 ( 82,270円 )	19日目
29,274円 ( 32,201円 )	19日目
32,764円 ( 36,040円 )	19日目
29,274円 ( 32,201円 )	19日目
29,274円 ( 32,201円 )	19日目
36,859円 ( 40,545円 )	19日目
36,859円 ( 40,545円 )	19日目
36,859円 ( 40,545円 )	19日目
40,836円 ( 44,920円 )	19日目
44,446円 ( 48,891円 )	19日目
49,216円44,294円 ( 48,723円 )	19日目
44,446円 ( 48,891円 )	19日目
44,446円 ( 48,891円 )	19日目
52,033円 ( 57,236円 )	19日目
52,033円 ( 57,236円 )	19日目
52,033円 ( 57,236円 )	19日目
59,618円 ( 65,580円 )	19日目
59,618円 ( 65,580円 )	19日目
59,618円 ( 65,580円 )	19日目
67,205円 ( 73,926円 )	19日目
67,205円 ( 73,926円 )	19日目
67,205円 ( 73,926円 )	19日目
74,791円 ( 82,270円 )	19日目
74,791円 ( 82,270円 )	19日目
74,791円 ( 82,270円 )	19日目
27,670円 ( 30,437円 )	19日目
27,670円 ( 30,437円 )	19日目
30,998円 ( 34,098円 )	19日目
31,079円 ( 34,187円 )	19日目
27,670円 ( 30,437円 )	19日目
34,676円 ( 38,144円 )	19日目
34,676円 ( 38,144円 )	19日目
34,676円 ( 38,144円 )	19日目
34,676円 ( 38,144円 )	19日目
34,676円 ( 38,144円 )	19日目
41,683円 ( 45,851円 )	19日目

基本情報

基本情報

5ポートソレノイドバルブパイロット形 VFS5000シリーズのマニホールドです。

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
