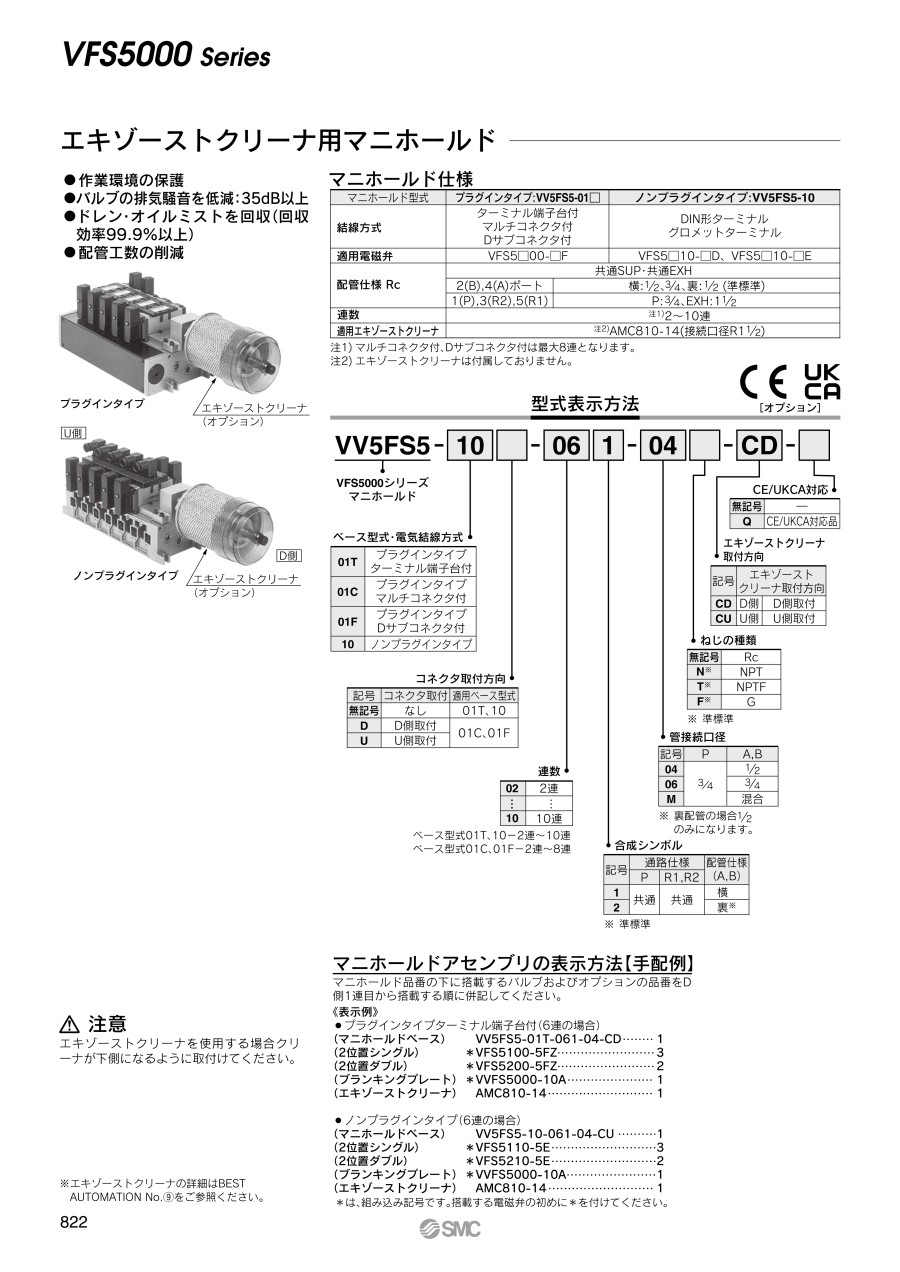

5ポートソレノイドバルブ パイロット形 VFS5000 エキゾーストクリーナ用マニホールド
- 通常単価(税別)
- 22,182円～80,908円
- 税込単価
- 24,400円～88,999円
5ポートソレノイドバルブ パイロット形 プラグインタイプ・ノンプラグインタイプ...
詳細情報を確認する商品情報
外形図
プラグインタイプ：VV5FS5-01T-□1-□-CD／CU
（ ）内数値は2（B）・4（A）ポートRc3/4 の場合
ノンプラグインタイプ：VV5FS5-10-□1-□-CD／CU
（ ）内数値は2（B）・4（A）ポートRc3/4 の場合
製品仕様
| マニホールド型番 | プラグインタイプ：VV5FS5-01□ | ノンプラグインタイプ：VV5FS5-10 |
|---|---|---|
| 結線方式 | ターミナル端子台付 マルチコネクタ付 Dサブコネクタ付 | DIN形ターミナル グロメットターミナル |
| 適用電磁弁 | VFS5□00-□F | VFS5□10-□D、VFS5□10-□E |
| 配管仕様 Rc | 共通SUP・共通EXH | |
| 2（B）、4（A）ポート | 横：1/2、3/4、裏：1/2（準標準） | |
| 1（P）、3（R2）、5（R1） | P：3/4、EXH：1 1/2 | |
| 連数 | 注1）2～10連 | |
| 適用エキゾーストクリーナ | 注2）AMC810-14（接続口径R1 1/2） | |
- 注1）マルチコネクタ付、Dサブコネクタ付は最大8連となります。
- 注2）エキゾーストクリーナは付属しておりません。
n：連数
| L | 連数 | 計算式 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | ||
| L1 | 194 | 245 | 296 | 347 | 398 | 449 | 500 | 551 | 602 | L1=51×n+92 |
| L2 | 212 | 263 | 314 | 365 | 416 | 467 | 518 | 569 | 620 | L2=51×n+110 |
型式表示方法
注意・禁止事項
- エキゾーストクリーナを使用する場合クリーナが下側になるように取付けてください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
34,276円 ( 37,704円 ) | 19日目 |
72,206円 ( 79,427円 ) | 19日目 |
27,001円 ( 29,701円 ) | 19日目 |
27,001円 ( 29,701円 ) | 19日目 |
27,001円 ( 29,701円 ) | 19日目 |
27,001円 ( 29,701円 ) | 19日目 |
27,001円 ( 29,701円 ) | 19日目 |
27,001円 ( 29,701円 ) | 19日目 |
33,740円 ( 37,114円 ) | 19日目 |
33,740円 ( 37,114円 ) | 19日目 |
33,740円 ( 37,114円 ) | 19日目 |
33,740円 ( 37,114円 ) | 19日目 |
37,851円 ( 41,636円 ) | 19日目 |
40,479円 ( 44,527円 ) | 19日目 |
40,745円 ( 44,820円 ) | 19日目 |
40,479円 ( 44,527円 ) | 19日目 |
40,479円 ( 44,527円 ) | 19日目 |
40,479円 ( 44,527円 ) | 19日目 |
47,217円 ( 51,939円 ) | 19日目 |
47,217円 ( 51,939円 ) | 19日目 |
47,217円 ( 51,939円 ) | 19日目 |
47,217円 ( 51,939円 ) | 19日目 |
53,955円 ( 59,351円 ) | 19日目 |
53,955円 ( 59,351円 ) | 19日目 |
53,955円 ( 59,351円 ) | 19日目 |
53,955円 ( 59,351円 ) | 19日目 |
60,693円 ( 66,762円 ) | 19日目 |
60,693円 ( 66,762円 ) | 19日目 |
60,693円 ( 66,762円 ) | 19日目 |
60,693円 ( 66,762円 ) | 19日目 |
67,432円 ( 74,175円 ) | 19日目 |
67,432円 ( 74,175円 ) | 19日目 |
67,432円 ( 74,175円 ) | 19日目 |
67,432円 ( 74,175円 ) | 19日目 |
74,170円 ( 81,587円 ) | 19日目 |
74,170円 ( 81,587円 ) | 19日目 |
74,170円 ( 81,587円 ) | 19日目 |
74,170円 ( 81,587円 ) | 19日目 |
80,908円 ( 88,999円 ) | 19日目 |
80,908円 ( 88,999円 ) | 19日目 |
80,908円 ( 88,999円 ) | 19日目 |
80,908円 ( 88,999円 ) | 19日目 |
22,182円 ( 24,400円 ) | 19日目 |
22,182円 ( 24,400円 ) | 19日目 |
22,182円 ( 24,400円 ) | 19日目 |
22,182円 ( 24,400円 ) | 19日目 |
27,489円 ( 30,238円 ) | 19日目 |
27,489円 ( 30,238円 ) | 19日目 |
27,489円 ( 30,238円 ) | 19日目 |
32,803円 ( 36,083円 ) | 19日目 |
32,803円 ( 36,083円 ) | 19日目 |
32,803円 ( 36,083円 ) | 19日目 |
32,803円 ( 36,083円 ) | 19日目 |
38,110円 ( 41,921円 ) | 19日目 |
38,110円 ( 41,921円 ) | 19日目 |
38,110円 ( 41,921円 ) | 19日目 |
43,423円 ( 47,765円 ) | 19日目 |
43,423円 ( 47,765円 ) | 19日目 |
43,423円 ( 47,765円 ) | 19日目 |
43,423円 ( 47,765円 ) | 19日目 |
詳細情報
基本情報
5ポートソレノイドバルブ パイロット形 プラグインタイプ・ノンプラグインタイプ VFS5000シリーズ エキゾーストクリーナ用マニホールドです。
【特長】
・作業環境の保護
・バルブの排気騒音を低減：35dB以上
・ドレン・オイルミストを回収（回収効率99.9％以上）
・配管工数の削減
